九年级物理20.4电动机 同步练习及答案

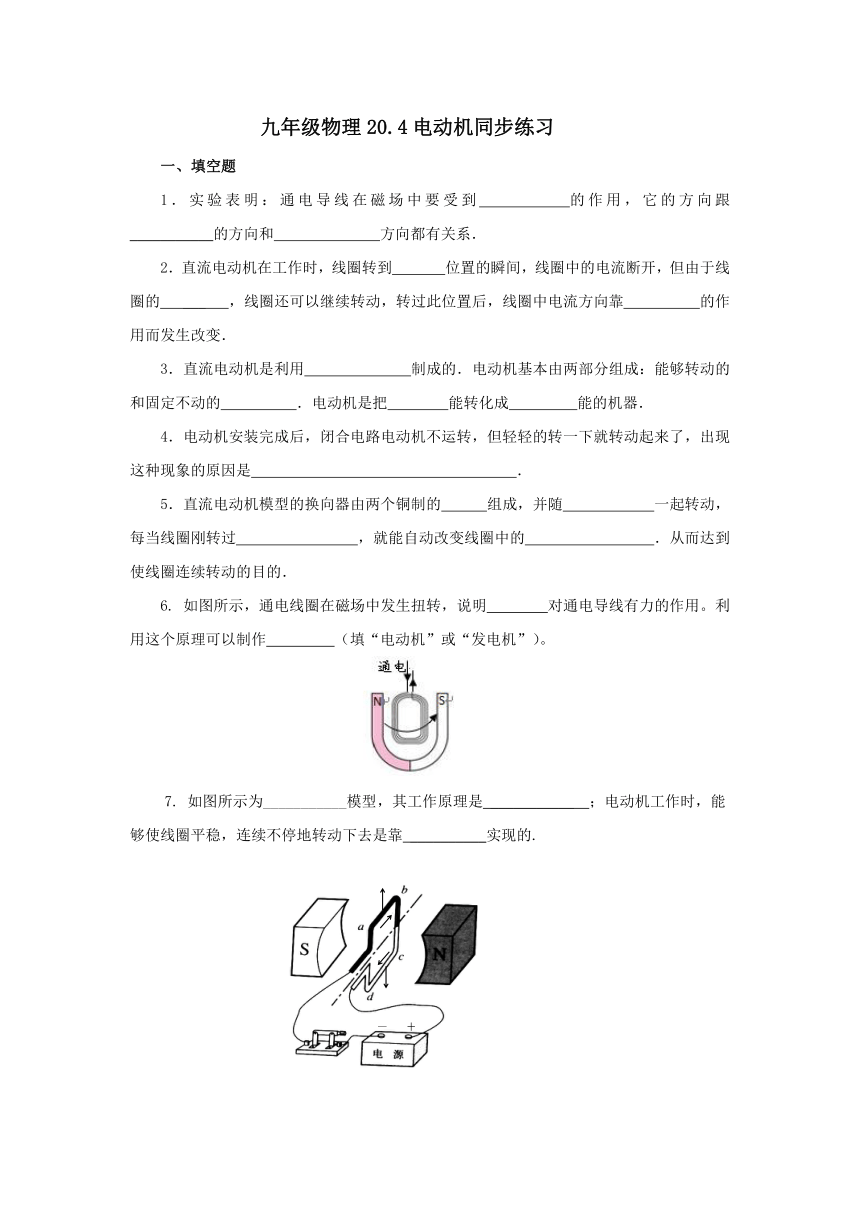

九年级物理20.4电动机同步练习
一、填空题
1．实验表明：通电导线在磁场中要受到　　　　　的作用，它的方向跟　　　　　　　　___________的方向和　　　　　　　方向都有关系．
2．直流电动机在工作时，线圈转到 位置的瞬间，线圈中的电流断开，但由于线圈的 ___ ，线圈还可以继续转动，转过此位置后，线圈中电流方向靠 的作用而发生改变．
3．直流电动机是利用 制成的．电动机基本由两部分组成：能够转动的 和固定不动的 ．电动机是把 能转化成 能的机器．
4．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是 ．
5．直流电动机模型的换向器由两个铜制的 组成，并随　　　　　　一起转动，每当线圈刚转过 　　　　 ，就能自动改变线圈中的 　　　　　　 ．从而达到使线圈连续转动的目的．
6. 如图所示，通电线圈在磁场中发生扭转，说明 对通电导线有力的作用。利用这个原理可以制作 （填“电动机”或“发电机”）。
7. 如图所示为___________模型，其工作原理是 ___________ ；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠 __________实现的.

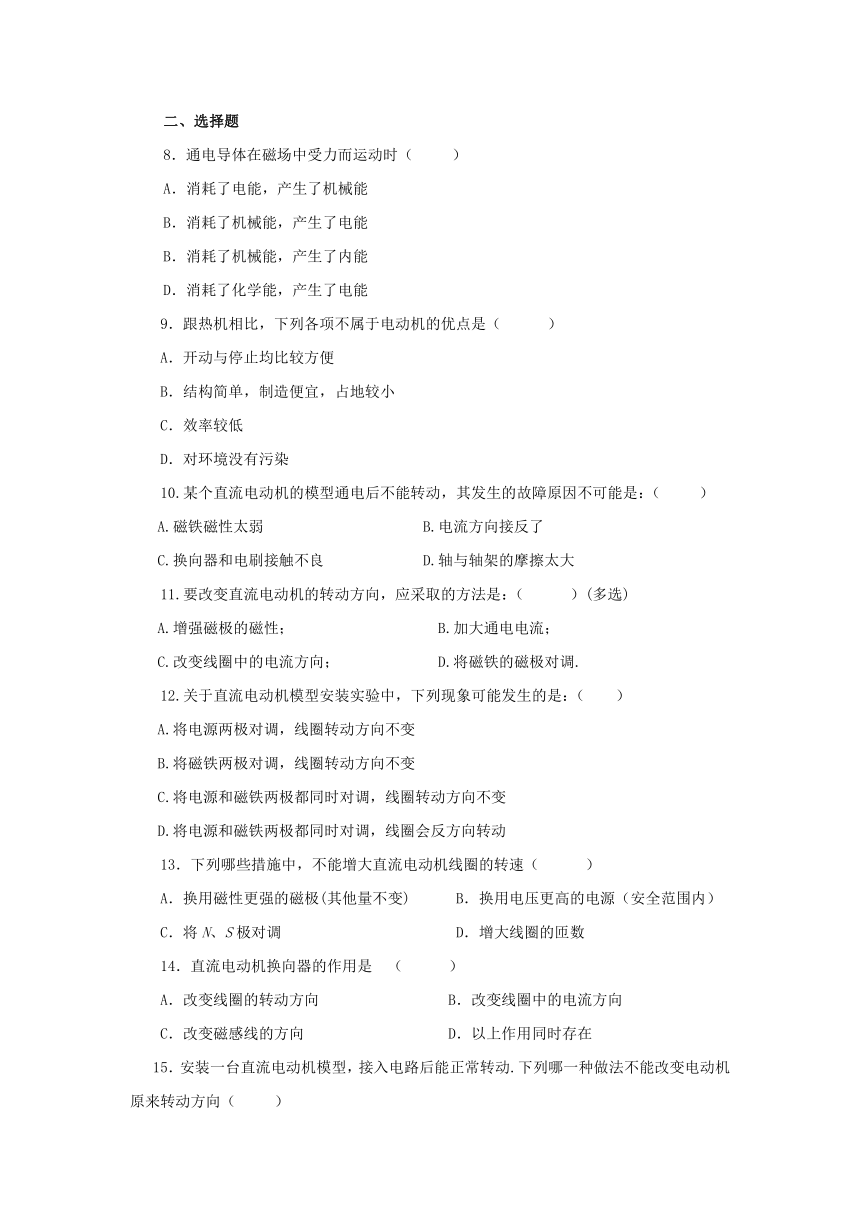

二、选择题
8．通电导体在磁场中受力而运动时（ ）
A．消耗了电能，产生了机械能
B．消耗了机械能，产生了电能
B．消耗了机械能，产生了内能
D．消耗了化学能，产生了电能
9．跟热机相比，下列各项不属于电动机的优点是（ ）
A．开动与停止均比较方便
B．结构简单，制造便宜，占地较小
C．效率较低
D．对环境没有污染
10.某个直流电动机的模型通电后不能转动，其发生的故障原因不可能是：（ ）
A.磁铁磁性太弱 B.电流方向接反了
C.换向器和电刷接触不良 D.轴与轴架的摩擦太大
11.要改变直流电动机的转动方向，应采取的方法是：（ ）(多选)
A.增强磁极的磁性； B.加大通电电流；
C.改变线圈中的电流方向； D.将磁铁的磁极对调.
12.关于直流电动机模型安装实验中，下列现象可能发生的是：（ ）
A.将电源两极对调，线圈转动方向不变
B.将磁铁两极对调，线圈转动方向不变
C.将电源和磁铁两极都同时对调，线圈转动方向不变
D.将电源和磁铁两极都同时对调，线圈会反方向转动
13．下列哪些措施中，不能增大直流电动机线圈的转速（ ）
A．换用磁性更强的磁极(其他量不变) B．换用电压更高的电源（安全范围内）
C．将N、S极对调 D．增大线圈的匝数
14．直流电动机换向器的作用是 （ ）
A．改变线圈的转动方向 B．改变线圈中的电流方向
C．改变磁感线的方向 D．以上作用同时存在
15．安装一台直流电动机模型，接入电路后能正常转动.下列哪一种做法不能改变电动机原来转动方向（ ）
　 A．调换直流电动机的磁铁极性 　　　 B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小 D．调换电源的正、负极
16．如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起米．关于这一现象的说法．正确的是（ ）
A．此现象说明磁可以生电
B．导体ab运动方向与电流方向和磁场方向有关
C．发电机是利用这一现象来工作的
D．在该现象中，机械能转化为电能能
17. 如图所示是直流电动机模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法可行的是（ ）
A. 只改变电流方向
B. 只改变电流大小
C. 对换磁极同时改变电流方向
D. 换用磁性更强的磁铁
18. 如图6所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（ ）
A．方向向下　　　　　　　
B．方向向上
C．为零，因为电源反接　　
D．为零，因为电路一定是断路
19. 如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（　　）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
三、实验题
20．探究通电导体在磁场中受到的力与哪些因素有关时，小丽同学做了如下三组实验，如图所示,其中AB是通电导体的一部分，导线上的箭头表示电流方向，F表示导体受力的方向，N、S表示磁体的两极．
⑴通过实验（a）和（b）说明，通电导体在磁场中的受到力方向与 的方向有关．
⑵通过实验（b）和（c）说明，通电导体在磁场中的受到力方向与 的方向有关．
21．如图中，图甲中的情况为已知，若将图甲中的通电电流方向变为反向(图乙)，试画出图乙中线圈的受力方向．线圈这时还在平衡位置吗?
22.如图(甲)是直流电动机模型(主要部件见文字说明)，如图(乙)是自制简易电动机模型．现在主要讨论图(乙)简易电动机的制作与操作问题：
（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够_____________，因此这一部位就相当于图(甲)中的_____________(填某一部件的名称)．
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试?(说出两点即可)
①__________________________；②________________________________________
（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：① _________________________；②________________________________________
九年级物理20.4电动机同步练习答案
一、填空题
1. 力、 电流、 磁感线；
2. 平衡、 惯性、 换向器；
3. 通电线圈在磁场中受力转动的原理、 转子、 定子、 电、 机械；
4. 启动时线圈平面刚好处于平衡位置；
5. 半环、 线圈、 平衡位置、 电流方向 二．
6. 磁场 电动机
7. 电动机 通电导体在磁场中受力运动 换向器
二选择题
8
9
10
11
12
13
14
15
16
17
18
19
A
C
B
CD
C
C
B
C
B
A
A
D
三、实验题
20.（1）电流 （2）磁场
21. 图乙中ab边受力方向竖直向下，cd边受力方向竖直向上，此时线圈平面恰好处于平衡位置.
22. (1) 导电（接触良好） 换向器
(2) ①将线圈捻转一定角度 ②增大电源电压或换一块磁性更强的磁体
(3) ① 只改变电流方向； ②只改变一下磁场方向
