第7节 电路分析与应用 同步练习

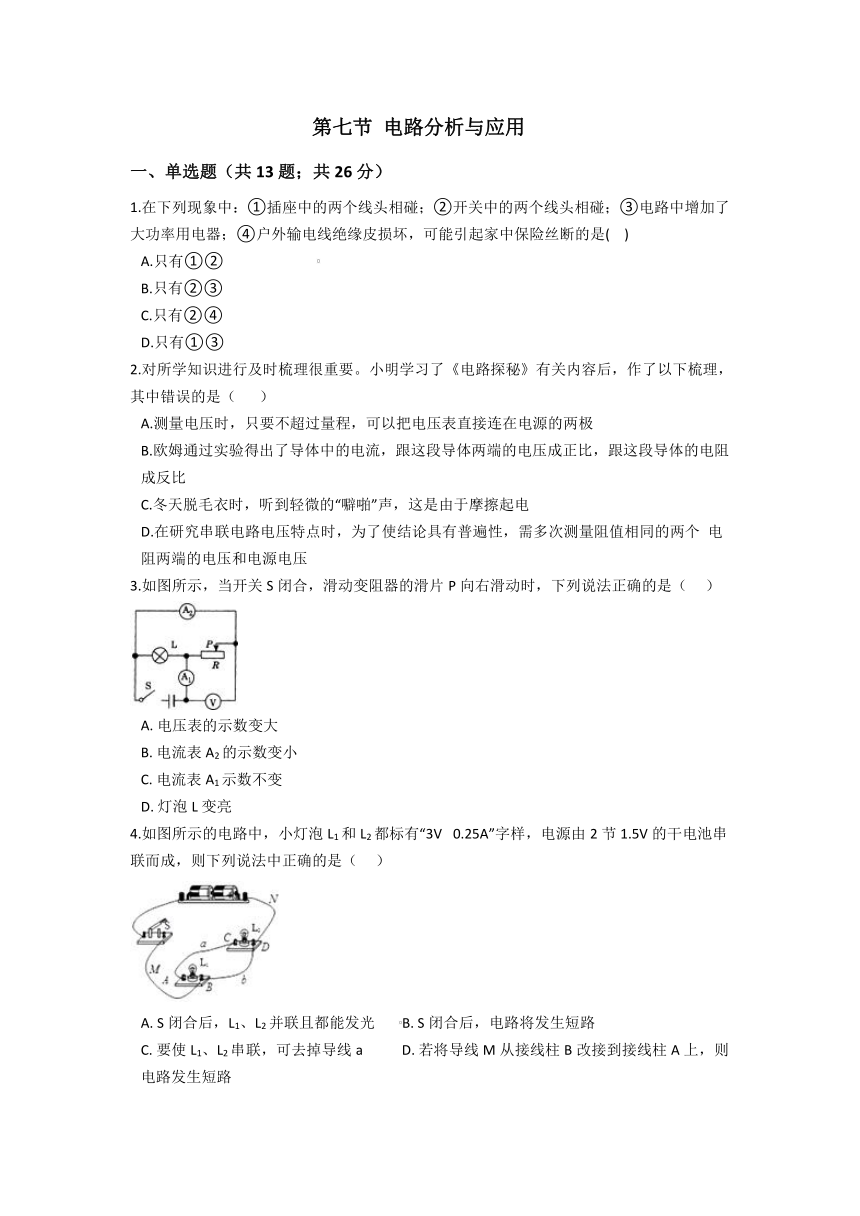

第七节 电路分析与应用
一、单选题（共13题；共26分）
1.在下列现象中：①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率用电器；④户外输电线绝缘皮损坏，可能引起家中保险丝断的是(?? )
A.只有①②???????????????????????????
B.只有②③
C.只有②④
D.只有①③
2.对所学知识进行及时梳理很重要。小明学习了《电路探秘》有关内容后，作了以下梳理，其中错误的是（ ）
A.测量电压时，只要不超过量程，可以把电压表直接连在电源的两极B.欧姆通过实验得出了导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比C.冬天脱毛衣时，听到轻微的“噼啪”声，这是由于摩擦起电D.在研究串联电路电压特点时，为了使结论具有普遍性，需多次测量阻值相同的两个 电阻两端的电压和电源电压
3.如图所示，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ???）
A.?电压表的示数变大???????????
B.?电流表A2的示数变小????????
C.?电流表A1示数不变???????????
D.?灯泡L变亮
4.如图所示的电路中，小灯泡L1和L2都标有“3V? 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（ ???）
A.?S闭合后，L1、L2并联且都能发光???????B.?S闭合后，电路将发生短路C.?要使L1、L2串联，可去掉导线a???????????D.?若将导线M从接线柱B改接到接线柱A上，则电路发生短路

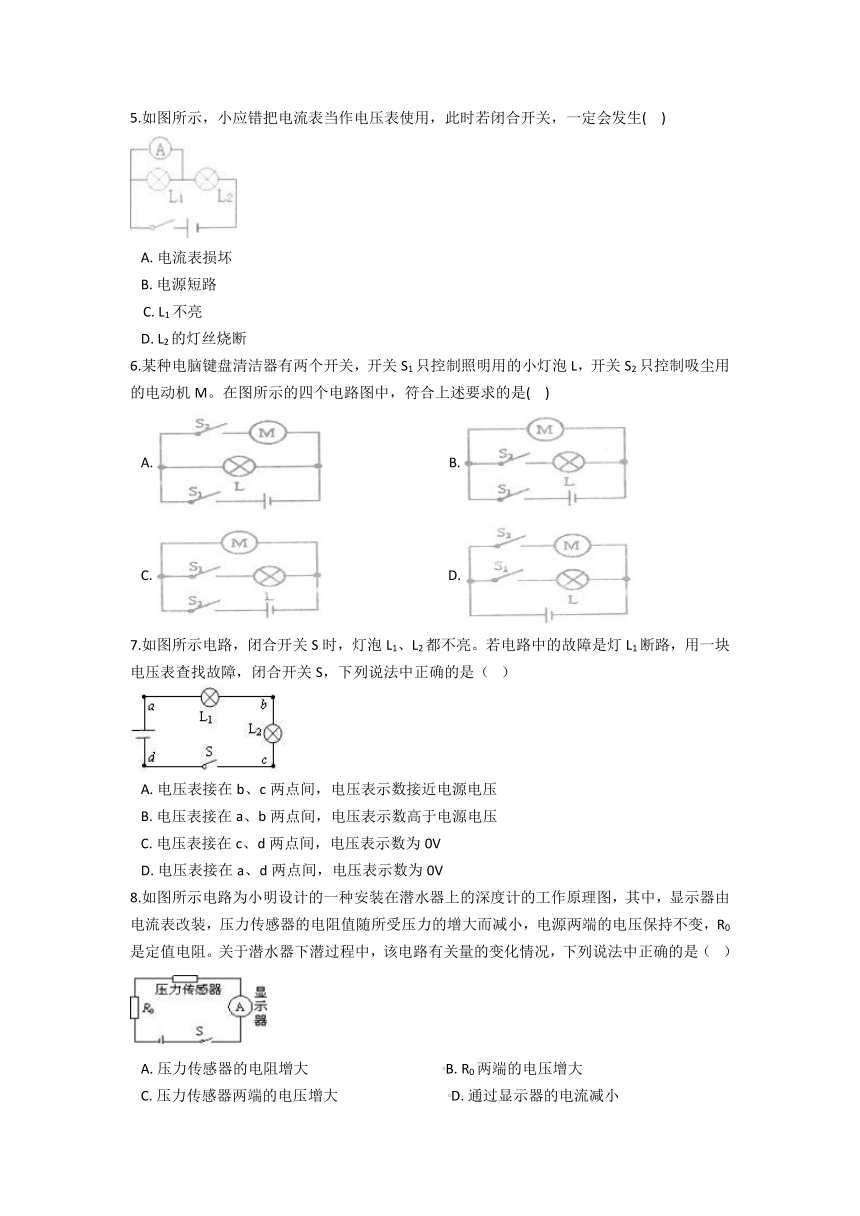

5.如图所示，小应错把电流表当作电压表使用，此时若闭合开关，一定会发生(?? )
A.?电流表损坏?????????????????????????
B.?电源短路?????????????????????????
C.?L1不亮?????????????????????????
D.?L2的灯丝烧断
6.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图所示的四个电路图中，符合上述要求的是(?? )
A.?????????????????????????????????????B.?C.?????????????????????????????????????D.?
7.如图所示电路，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是（? ）
A.?电压表接在b、c两点间，电压表示数接近电源电压B.?电压表接在a、b两点间，电压表示数高于电源电压C.?电压表接在c、d两点间，电压表示数为0VD.?电压表接在a、d两点间，电压表示数为0V
8.如图所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。关于潜水器下潜过程中，该电路有关量的变化情况，下列说法中正确的是（? ）
A.?压力传感器的电阻增大???????????????????????????????????????B.?R0两端的电压增大C.?压力传感器两端的电压增大????????????????????????????????D.?通过显示器的电流减小

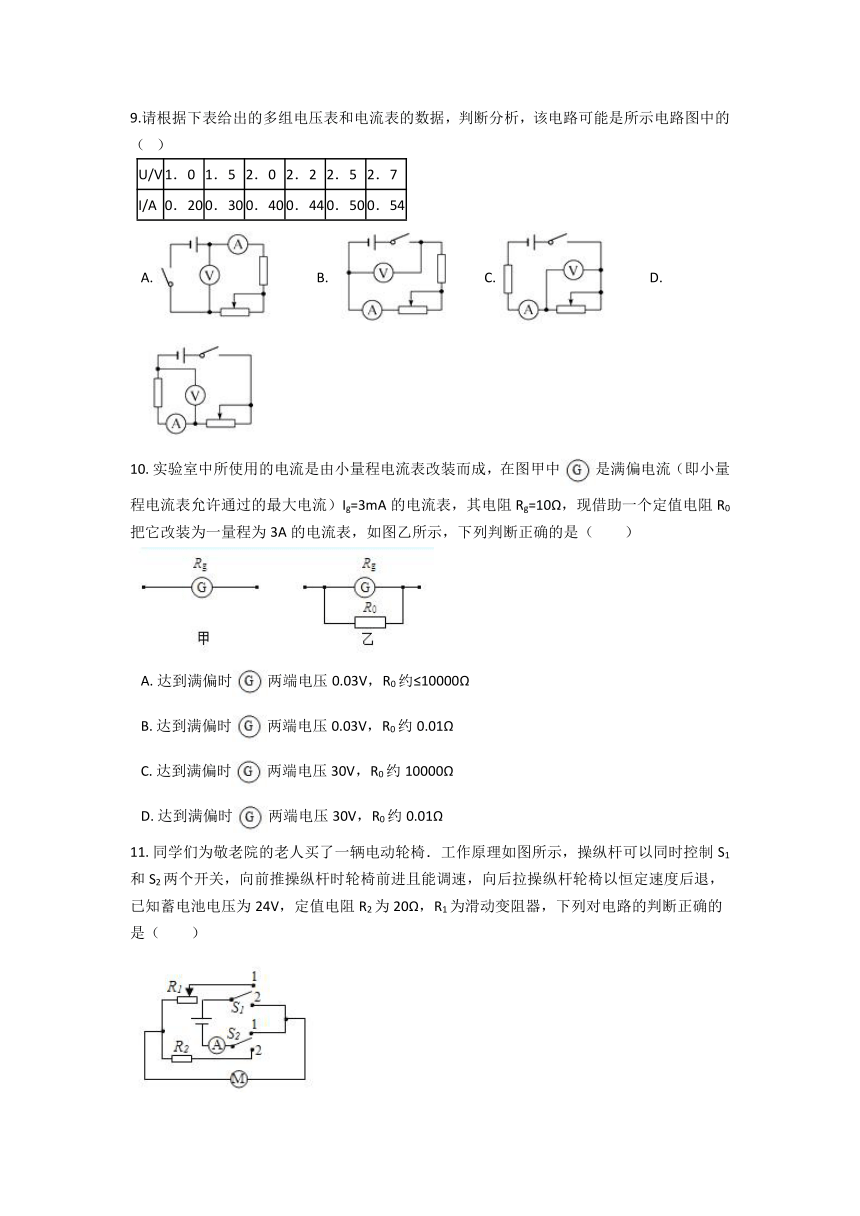

9.请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是所示电路图中的（? ）
U/V
1．0
1．5
2．0
2．2
2．5
2．7
I/A
0．20
0．30
0．40
0．44
0．50
0．54
A.????????B.????????C.????????D.?
10.?实验室中所使用的电流是由小量程电流表改装而成，在图甲中是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流表，其电阻Rg=10Ω，现借助一个定值电阻R0把它改装为一量程为3A的电流表，如图乙所示，下列判断正确的是（　　）
A.?达到满偏时两端电压0.03V，R0约≤10000Ω?????
B.?达到满偏时两端电压0.03V，R0约0.01ΩC.?达到满偏时两端电压30V，R0约10000Ω??????????
D.?达到满偏时两端电压30V，R0约0.01Ω
11.?同学们为敬老院的老人买了一辆电动轮椅．工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退，已知蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器，下列对电路的判断正确的是（　　）
A.?S1接触点1，S2接触点2时，轮椅前进?????????????????B.?S1和S2都接触点1时，轮椅后退C.?轮椅后退时电路中的电流小于1.2A??????????????????????D.?轮椅后退时电路中的电流为1.2A

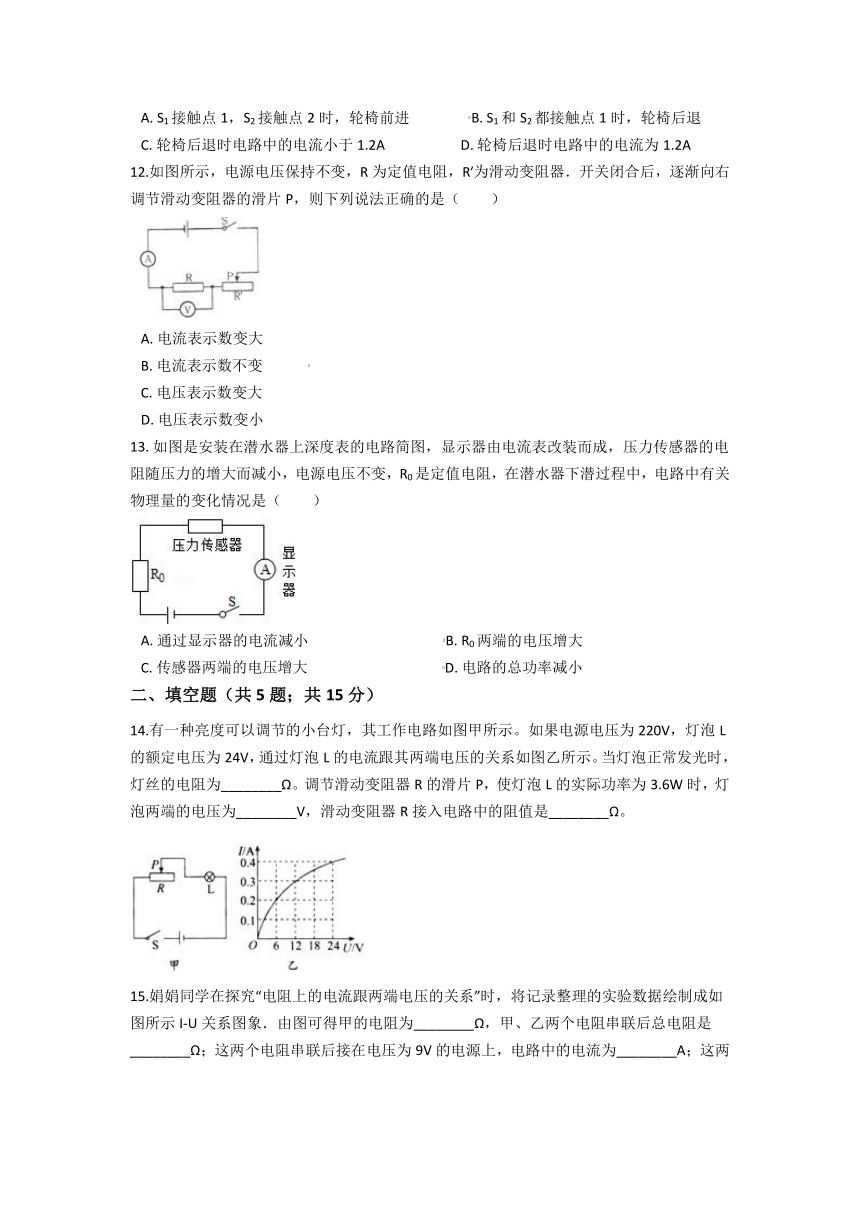

12.如图所示，电源电压保持不变，R为定值电阻，R′为滑动变阻器．开关闭合后，逐渐向右调节滑动变阻器的滑片P，则下列说法正确的是（　　）
A.?电流表示数变大?????????????
B.?电流表示数不变?????????????
C.?电压表示数变大?????????????
D.?电压表示数变小
13.?如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（　　）
A.?通过显示器的电流减小???????????????????????????????????????B.?R0两端的电压增大C.?传感器两端的电压增大???????????????????????????????????????D.?电路的总功率减小
二、填空题（共5题；共15分）
14.有一种亮度可以调节的小台灯，其工作电路如图甲所示。如果电源电压为220V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示。当灯泡正常发光时，灯丝的电阻为________Ω。调节滑动变阻器R的滑片P，使灯泡L的实际功率为3.6W时，灯泡两端的电压为________V，滑动变阻器R接入电路中的阻值是________Ω。
15.娟娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象．由图可得甲的电阻为________Ω，甲、乙两个电阻串联后总电阻是________Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为________A；这两个电阻并联后接在9V电源上，干路中的电流为________A。
16.?如图所示的电路，电源电压恒定不变．闭合开关S1后再闭合开关S2 ． 电压表的示数将________?．电路的总功率将________?，电压表示数与电流表示数的比值将________?（以上均选填“变大”、“变小”或“不变”）．若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，________表将会烧坏．
17.?小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2 ， 它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比________?；如把它们并联在电路中，则通过电阻的电流之比为________?．
18.?如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是　________?Ω，电源电压是　________?V．
三、综合题（共2题；共24分）
19.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压U=4V(恒定不变)，电压表的量程为0--3V，Ro是定值电??? 阻，Ro=300 Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，求：
（1）当环境温度为40"C时，热敏电阻Rt的阻值是多少?
（2）当环境温度为40。C时，电压表的示数是多少?
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少?
20.如图所示电路中，火线与零线间接有一盏额定电压为220V 电阻为484欧的灯泡，AB两点间有一只电阻RAB ， 魔术师闭合开关灯泡发光，之后他用手抓住火线裸露的线头B，令人惊讶的是他竟安然无恙！（切勿模仿）！请问：
（1）灯泡正常发光时，火线与零线之间的电压是________伏特。通过灯丝的电流是________安培。
（2）为了安全，加在人体的电压不能超过________伏特若通过人体的电流最大不能超过30mA，试估算人体的电阻________。
（3）魔术师为了自己的安全，AB间的电阻RAB阻值应该不小于多少欧姆？
一、单选题
1.【答案】D
2.【答案】D
3.【答案】B
4.【答案】B
5.【答案】C
6.【答案】D
7.【答案】C
8.【答案】B
9.【答案】D
10.【答案】B
11.【答案】C
12.【答案】D
13.【答案】B
二、填空题
14.【答案】60；12；693.3
15.【答案】10；15；0.6；2.7
16.【答案】变大；变大；不变；电流
17.【答案】5：3　；3：5　
18.【答案】50；12
三、综合题
19.【答案】（1）根据图乙可读出环境温度为40℃时对应的Rt的阻值为200Ω.（2）环境温度为40℃时，根据电阻的串联特点可知：R总=R0+Rt=300Ω+200Ω=500Ω，则I=U/R总=4V/500Ω=0.008A，由欧姆定律得：R0两端的电压U0=IR0=0.008A×300Ω=2.4V；（3）由题意可知电压表示数允许最大值为3V，且此时电路能够测量的温?? 度最高；∴此时电路中的电流为：I′= =0.01A，∵串联电路两端的电压等于各部分电路两端的电压之和，∴U1′=U-U0′=4V-3V=1V，由欧姆定律得：此时热敏电阻的阻值=100Ω，根据图b可查得热敏电阻的阻值为100Ω时对应温度为80℃，即最高温度为80℃。
20.【答案】（1）220；0.45??（2）36；1200欧（3）人体与电阻串联，当人体两端电压为36V时（电流为30mA时），AB间电压UAB=U-U人=220V-36V=184V，
