电功率之铭牌专项
图片预览
文档简介

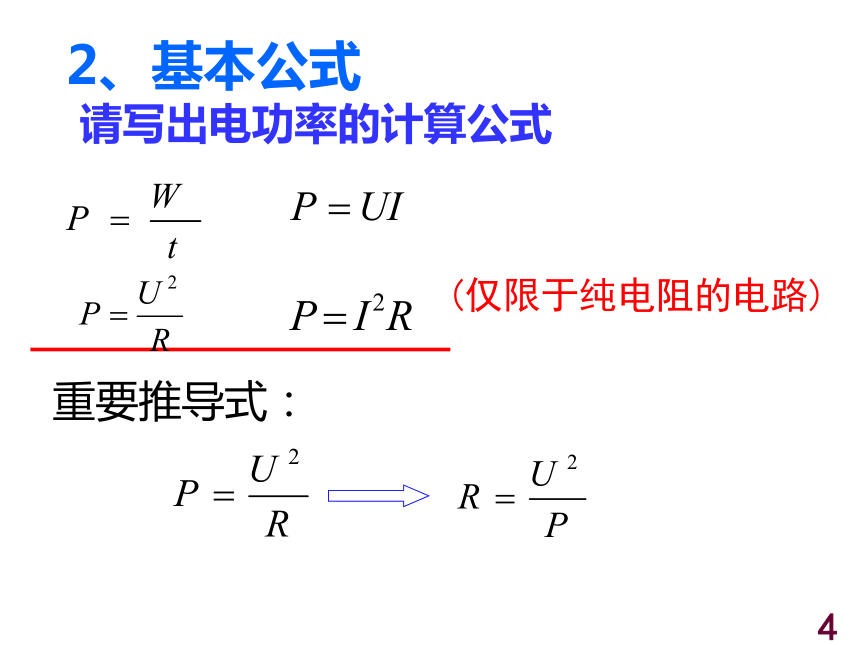

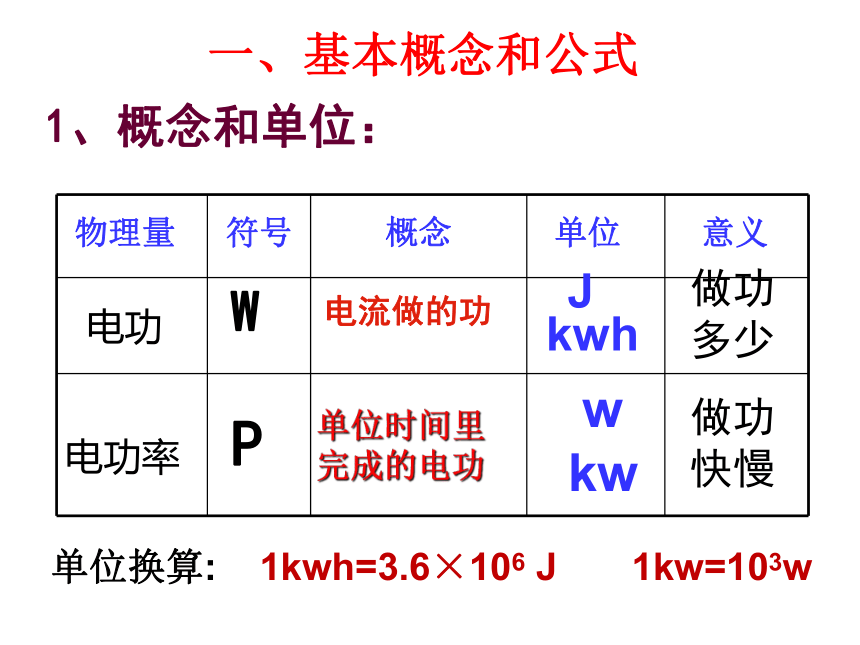

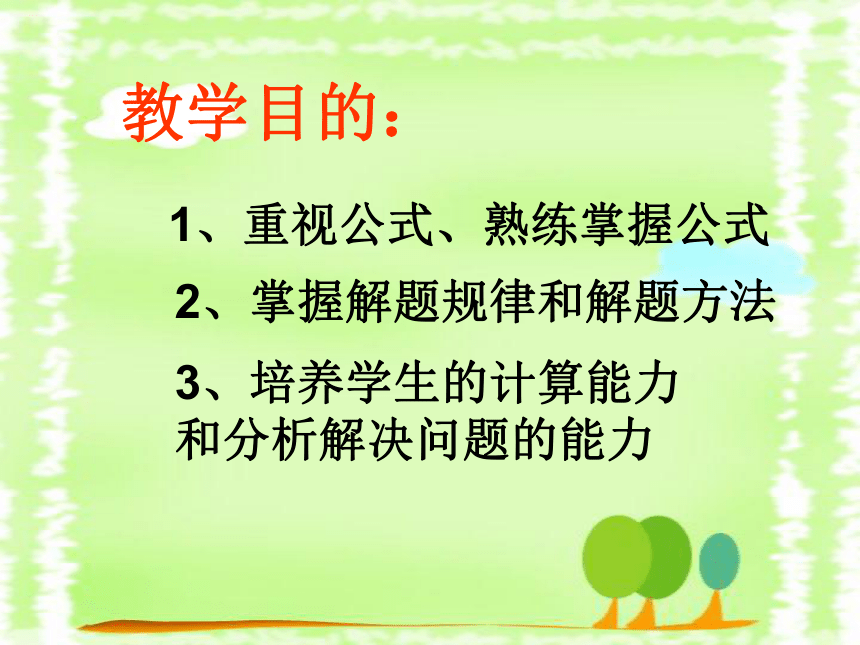

课件24张PPT。电功率之铭牌专项教学目的：1、重视公式、熟练掌握公式3、培养学生的计算能力和分析解决问题的能力2、掌握解题规律和解题方法做功多少做功快慢电流做的功单位时间里完成的电功WPJkwhwkw一、基本概念和公式1、概念和单位： 单位换算: 1kwh=3.6×106 J 1kw=103w (仅限于纯电阻的电路)请写出电功率的计算公式重要推导式： 2、基本公式43、实际功率与额定功率的关系U实 < U额P实 < P额U实 = U额U实 > U额P实 = P额P实 > P额用电器正常工作用电器不能正常工作用电器可能损坏1、灯泡的额定电压：
2、灯泡的额定功率：
3、灯泡的额定电流：
4、灯泡正常工作时电阻：

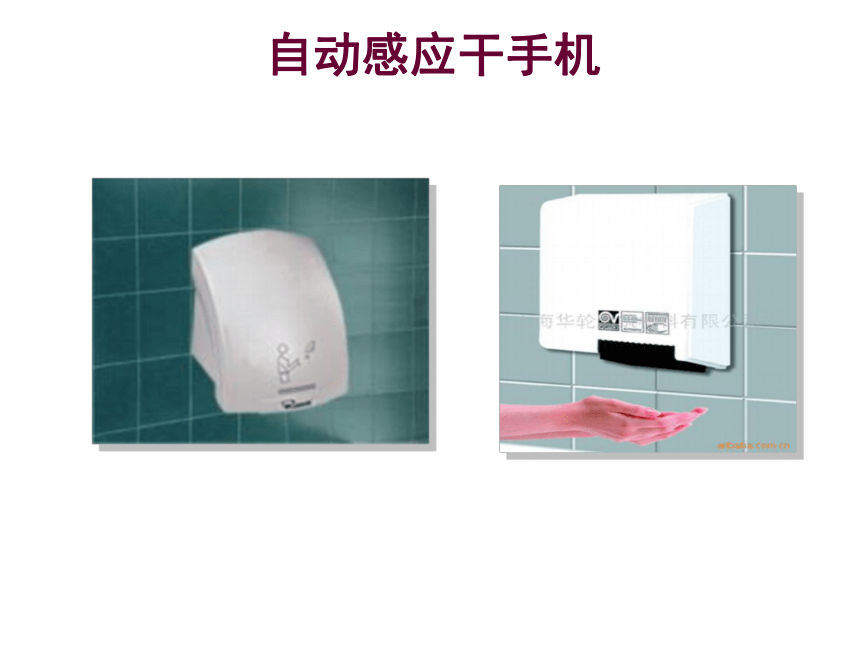

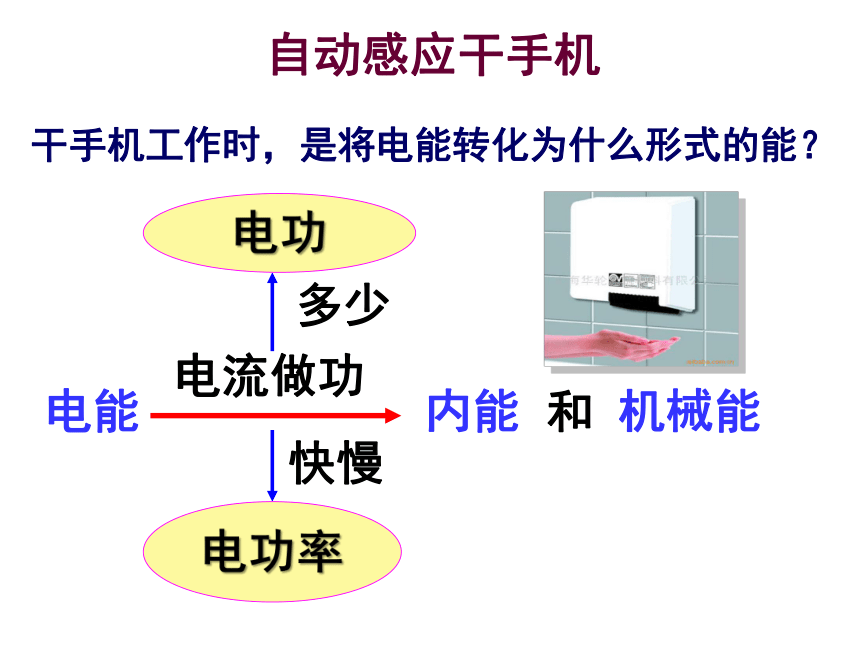

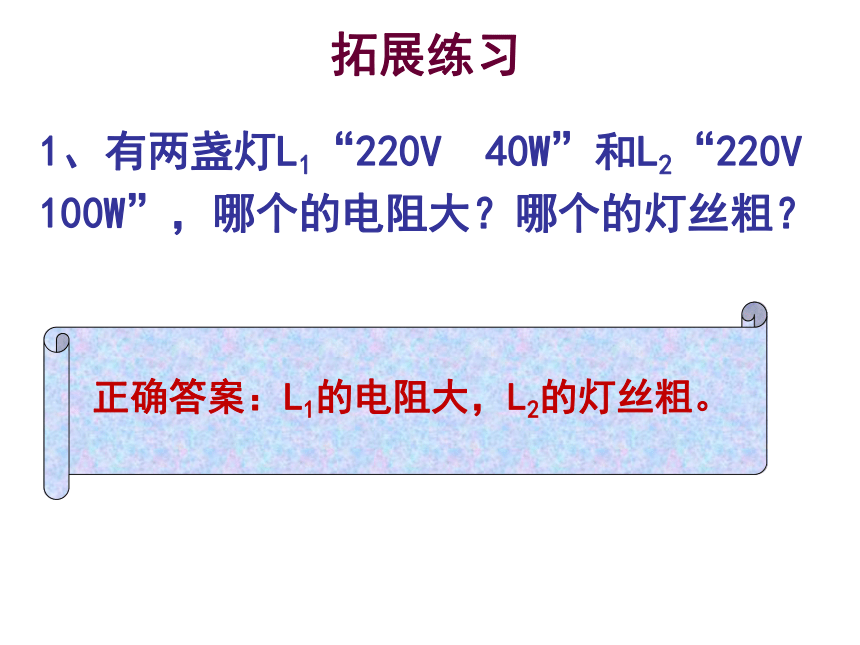

二、例题分析例1：根据如图所示的灯泡铭牌标志，我们可以知道哪些物理量？220V25w1、有两盏灯L1“220V 40W”和L2“220V 100W”，哪个的电阻大？哪个的灯丝粗？拓展练习正确答案：L1的电阻大，L2的灯丝粗。自动感应干手机干手机工作时，是将电能转化为什么形式的能？电能内能机械能和电流做功多少快慢电功电功率自动感应干手机假如该自动感应干手机的额定功率已经模糊不清，无法辨认了，你有什么办法测量它的额定功率？开动脑筋想一想？测量用电器电功率的方法电能表法伏安法原理主要仪器P=UI电能表 秒表电流表 电压表
滑动变阻器例题2：娄底某宾馆的电能表铭牌如上图所示，若该电能表所在的电路只接自动感应干手机，且让干手机在额定电压下连续工作1分钟，该电能表表盘转动32圈，那么干手机的额定电功率为多大？220V 10(20)A 1600r/kwh例题分析220V 10(20)A 1600r/kWhP==0.02kwh1/60h=1.2kwWt∴例题分析 2.小刚家里有一台电热烘干机，铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下连续工作2小时。电能表的示数由左图变成右图。
求：
（1）电热烘干机2小时内消耗的电能为 kwh。
（2）电热烘干机的额定功率为 w。
6001.2拓展练习例题分析例题3：小明家新买了饮水机，铭牌如下，父母经常为夜间是否要关闭饮水机而发生争执：
母亲认为应该关机，理由是饮水机在夜间无人饮水时仍在对热水包里的水间歇性加热，白白消耗电能。
父亲则认为不该关
机，因为第二天重
新开机为凉水加热
会消耗更多的电能。
第一天晚上十点，他关掉家中的其他用电器，仅留下饮水机单独工作（实验过程中只启用饮水机的加热功能），记下电能表的示数为376.1。第二天早晨，热水包里的水温达到预定温度89℃，他又读出电能表的示数为376.4，此时是六点钟。由此他计算出饮水机整夜消耗的电能W开。
第二天晚上十点，他将饮水机关闭，次日早晨启动饮水机将热水包中30℃的水加热到预定温度89℃，用时12min。他查看了饮水机上的铭牌，又计算出了此过程中饮水机消耗的电能W关。
为了解决父母的争执，小明设计了如下实验方案：请你依据小明的实验数据并结合饮水机铭牌上的信息通过计算作出判断：小明的爸爸妈妈谁说得对？为什么？解：W开=376.4kw·h－376.1kw·h =0.3kw·h W关=Pt1260=0.1kwh∵ W开＞W关 ， ∴ 夜间关机比开机省电 h=0.5kw×因此，小明妈妈说得对。例题分析1、电视机可以用遥控器关机而不用断开电源，这种功能叫做待机功能。这一功能虽给人们带来了方便，但在待机状态下电视机仍然要消耗电能。例如小明家的一台34吋彩色电视机的待机功率大约是10瓦，假如他家电视机平均每天开机4小时，看完电视后总是用遥控器关机而不切断电源。试计算：
⑴.小明家一个月（30天）因这台电视机待机浪费的电能是多少千瓦时?
⑵.请你就电视机待机功能的正确使用方法提出一条建议。(6kwh)三、巩固练习2、杨帆家有一个电热水器，说明书部分内容如下：若用电高峰期他家庭电路两端的实际电压为198伏，则电热水器的实际电功率为多大？
产品名称：电热水器
产品型号：××××
额定电压：220伏
额定功率：1100瓦
生产日期：2006年9月
巩固练习解：另解：∴P实=0.81P额=0.81×1100瓦=891瓦220伏1100瓦5安44欧巩固练习3、小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图18所示。请问：
(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？
(2)该电饭锅正常加热时，电路中的电流是多大？
(3)电路中电阻R1、R2的阻值各是多大？
(4)若在傍晚用电高峰期，电路中的实际电压只有200V，则此时该电饭锅在加热状态的实际功率是多大？ （计算结果保留整数）（1）开关断开时，电饭锅处于保温状态（2）4A （3）R1＝55Ω R2＝1155Ω（4）727W巩固练习4、小刚同学家有一台电热水器，铭牌如下表所示。根据铭牌所提供的信息，求：
（1）该电热水器电热丝正常工作时的电阻是多大？
（2）电热水器正常工作持续45min产生的电热是多少焦？
（3）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？ 巩固练习（1）24.2Ω （2）5.4×106J（3）1620W谢谢大家！
