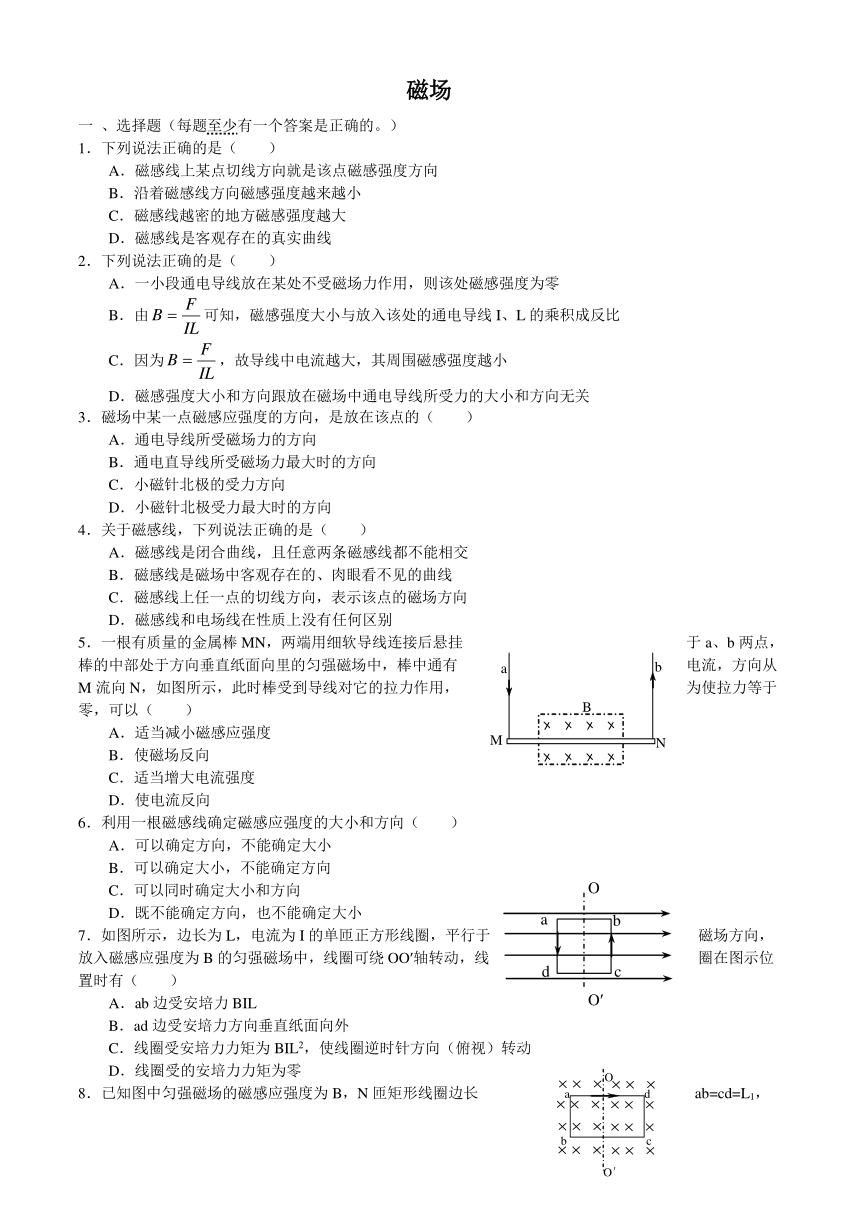

磁场
一 、选择题（每题至少有一个答案是正确的。）
1．下列说法正确的是（ ）
A．磁感线上某点切线方向就是该点磁感强度方向
B．沿着磁感线方向磁感强度越来越小
C．磁感线越密的地方磁感强度越大
D．磁感线是客观存在的真实曲线
2．下列说法正确的是（ ）
A．一小段通电导线放在某处不受磁场力作用，则该处磁感强度为零
B．由可知，磁感强度大小与放入该处的通电导线I、L的乘积成反比
C．因为，故导线中电流越大，其周围磁感强度越小
D．磁感强度大小和方向跟放在磁场中通电导线所受力的大小和方向无关
3．磁场中某一点磁感应强度的方向，是放在该点的（ ）
A．通电导线所受磁场力的方向
B．通电直导线所受磁场力最大时的方向
C．小磁针北极的受力方向
D．小磁针北极受力最大时的方向
4．关于磁感线，下列说法正确的是（ ）
A．磁感线是闭合曲线，且任意两条磁感线都不能相交
B．磁感线是磁场中客观存在的、肉眼看不见的曲线
C．磁感线上任一点的切线方向，表示该点的磁场方向
D．磁感线和电场线在性质上没有任何区别
5．一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点，棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，如图所示，此时棒受到导线对它的拉力作用，为使拉力等于零，可以（ ）
A．适当减小磁感应强度
B．使磁场反向
C．适当增大电流强度
D．使电流反向
6．利用一根磁感线确定磁感应强度的大小和方向（ ）
A．可以确定方向，不能确定大小
B．可以确定大小，不能确定方向
C．可以同时确定大小和方向
D．既不能确定方向，也不能确定大小
7．如图所示，边长为L，电流为I的单匝正方形线圈，平行于磁场方向，放入磁感应强度为B的匀强磁场中，线圈可绕OO轴转动，线圈在图示位置时有（ ）
A．ab边受安培力BIL
B．ad边受安培力方向垂直纸面向外
C．线圈受安培力力矩为BIL2，使线圈逆时针方向（俯视）转动
D．线圈受的安培力力矩为零
8．已知图中匀强磁场的磁感应强度为B，N匝矩形线圈边长ab=cd=L1，ad=bc=L2，通以如图所示电流I，则线圈平面所受安培力力矩为（ ）
A．0 B．NBI L1 L2
C．BI L1 L2 D．BI L1 L2 / N
9．如图所示，在纸面内有两根长直的平行绝缘线A和B，它们都带有均匀分布的正电荷，当它们沿各自的直线向相反方向运动时，绝缘线B所受磁力的方向是（ ）
A．垂直纸面向里 B．垂直纸面向外
C．在纸面内，方向向左 D．在纸面内，方向向右
10．如图所示，矩形线圈abcd通以恒定电流，在匀强磁场中绕垂直磁场方向的轴转动,在转动过程中,下述正确的是（ ）
A．线圈ab及cd边受的磁场力大小和方向不断变化；
B．线圈ab及cd边受的磁场力大小和方向都不变；
C．当线圈和磁场平行时线圈受到的磁力矩最大；
D．当线圈和磁场垂直时线圈受到的磁力矩最大；
11．如图所示，电流从A点分两路通过对称的半圆分路汇合于B点，在圆环中心处的磁感强度是（ ）
A．最大，垂直穿出纸面
B．最大，垂直穿入纸面
C．为零
D．无法确定
12．两个相同的圆形线圈，通以方向相同但大小不同的电流I1和I2，如图所示。先将两个线圈固定在光滑绝缘杆上，问释放后它们的运动情况是（ ）
A．相互吸引，电流大的加速度大
B．相互吸引，加速度大小相等
C．相互排斥，电流大的加速度大
D．相互排斥，加速度大小相等
13.下列关于磁电式电流表的说法中错误的是： （ ）
A．磁电式电流表内部的蹄形磁铁和铁芯间的磁场是均匀辐向分布的；
B．磁电式电流表的指针偏转角度的大小与被测电流的大小成正比；
C．磁电式电流表的优点是灵敏度高，缺点是允许通过的电流很弱；
D．磁电式电流表只能测定电流的强弱，不能测定电流的方向。
二、填空题（把答案填于相应的位置上）
14．将一条长度为L的直导线在中点处弯成直角，放在磁感强度为B的匀强磁场中，使导线所在平面与磁感线垂直，当给它通以电流I时，磁场对导线作用力的大小为 。
三、论述计算题。（应有必要的文字说明和重要的演算步骤，力求规范准确）
B
a
b
15．如图所示，在同一水平面的两导轨相互平行，并处在竖直向上的匀强磁场中，磁感应强度为0.2T，一根质量为0.6kg，有效长度为2m的金属棒放在导轨上，当金属棒中的电流为5A时，金属棒做匀速直线运动；当金属棒中的电流突然增大为8A时，求金属棒能获得的加速度的大小。
16．在倾角为α的光滑斜轨上，置有一通有电流I，长为L，质量为m的导体棒，如图所示：
（1）欲使棒静止在斜轨上，所加匀强磁场的磁感强度B的最小值为多少？方向如何？
（2）欲使棒静止在斜轨上，且对斜轨无压力，所加匀强磁场B的大小是多少？方向如何？
练习四1．AC 2．D 3．C 4．AC 5．C 6．A 7．BC 8．A 9．D 10．BC 11．C 12．B 13．D 14．
15．当金属棒中的电流为5A时，金属棒做匀速运动，F=BI1L=f．
当金属棒中的电流为8A时，金属棒能获得的加速度为a．BI2L-f=ma．
由以上解得a=2 m/s2．
16、（1）sinа；垂直斜面向上；（2）；垂直纸面向外
说明:试题量有点偏大,难度适中.
+
+
+
+
+
+
+
+
+
+
