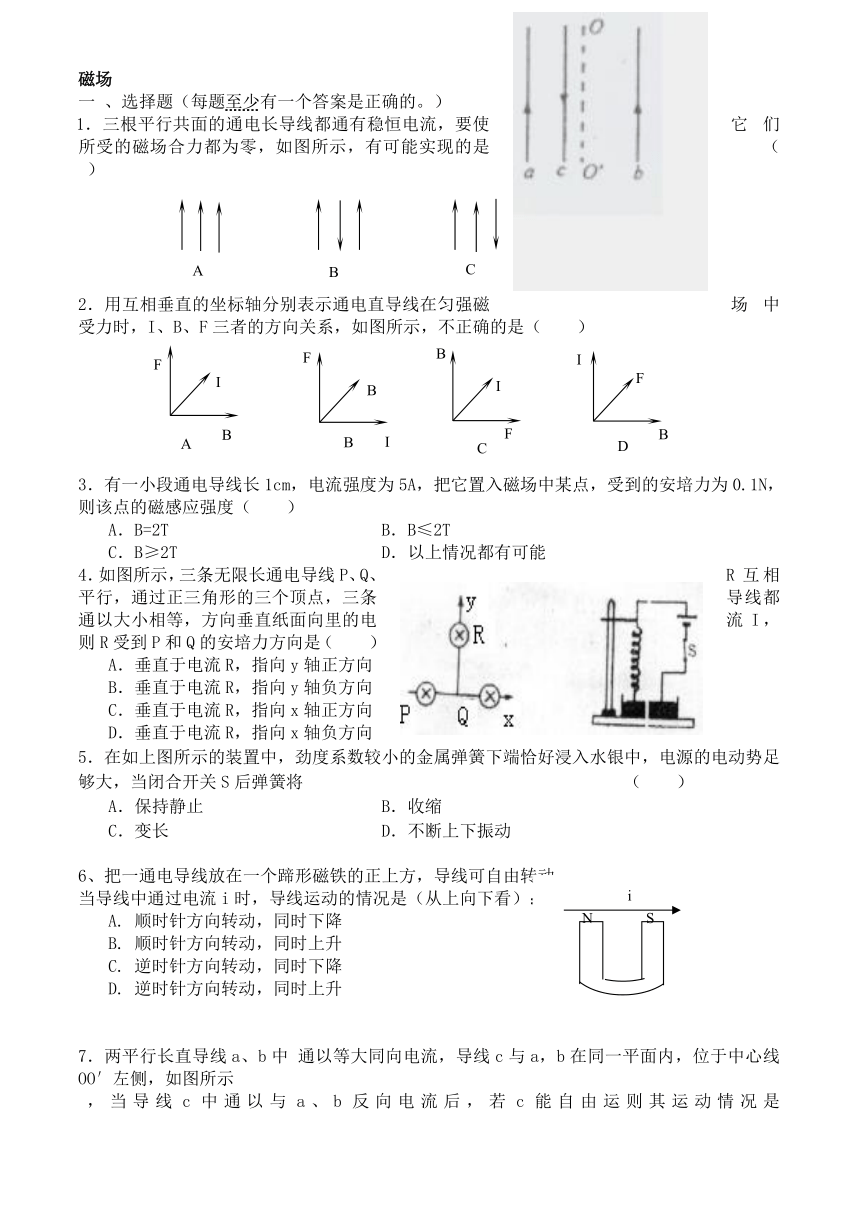

磁场
一 、选择题（每题至少有一个答案是正确的。）
1．三根平行共面的通电长导线都通有稳恒电流，要使它们所受的磁场合力都为零，如图所示，有可能实现的是（ ）
2．用互相垂直的坐标轴分别表示通电直导线在匀强磁场中受力时，I、B、F三者的方向关系，如图所示，不正确的是（ ）
3．有一小段通电导线长1cm，电流强度为5A，把它置入磁场中某点，受到的安培力为0.1N，则该点的磁感应强度（ ）
A．B=2T B．B≤2T
C．B≥2T D．以上情况都有可能
4．如图所示，三条无限长通电导线P、Q、R互相平行，通过正三角形的三个顶点，三条导线都通以大小相等，方向垂直纸面向里的电流I，则R受到P和Q的安培力方向是（ ）
A．垂直于电流R，指向y轴正方向
B．垂直于电流R，指向y轴负方向
C．垂直于电流R，指向x轴正方向
D．垂直于电流R，指向x轴负方向
5．在如上图所示的装置中，劲度系数较小的金属弹簧下端恰好浸入水银中，电源的电动势足够大，当闭合开关S后弹簧将 （ ）
A．保持静止 B．收缩
C．变长 D．不断上下振动
6、把一通电导线放在一个蹄形磁铁的正上方，导线可自由转动，
当导线中通过电流i时，导线运动的情况是（从上向下看）：
A. 顺时针方向转动，同时下降
B. 顺时针方向转动，同时上升
C. 逆时针方向转动，同时下降
D. 逆时针方向转动，同时上升
7．两平行长直导线a、b中 通以等大同向电流，导线c与a，b在同一平面内，位于中心线OO′左侧，如图所示
，当导线c中通以与a、b反向电流后，若c能自由运则其运动情况是 （ ）
A．向a靠近 B．向b靠近
C．停在中心线OO′处
D．在中心线OO′附近左右振动
8翰林汇8888．如图所示，在水平方向的匀强磁场中，用两根柔软的细线将金属棒ab悬持在水平位置上，金属棒中通入由a到b的稳定电流I，这时两根细线被拉紧，现要想使两根细线对金属棒拉力变为零，可采用哪些方法（ ）
(A)适当增大电流I
(B)将电流反向并适当改变大小
(C)适当增大磁场
(D)将磁场反向并适当改变大小
9．如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根直导线，导线与磁场垂直，给导线通以垂直纸面向外的电流，则（ ）
A．磁铁对桌面压力减小，不受桌面的摩擦力作用
B．磁铁对桌面压力减小，受到桌面的摩擦力作用
C．磁铁对桌面压力增大，不受桌面的摩擦力作用
D．磁铁对桌面压力增大，受到桌面的摩擦力作用
10．如图所示，弹簧秤下挂一条形磁铁，其中条形磁铁N极的一部分位于未通电的螺线管内，下列说法正确的是
①若将a接电源正极，b接负极，弹簧秤示数减小
②若将a接电源正极，b接负极，弹簧秤示数增大
③若将b接电源正极，a接负极，弹簧秤示数增大
④若将b接电源正极，a接负极，弹簧秤示数减小
A、①② B、①③ C、②③ D、②④
二、填空题（把答案填于相应的位置上）
11、在赤道上空，沿东西方向水平放置一根直导线，通以由西向东的电流，则此导线所受到的地磁场的作用力的方向是 。
12．如图所示，长为1m的金属杆可绕转轴O在竖直平面内转动。方向水平的匀强磁场磁感应强度为2T，磁场边界为一圆形区域，圆心恰为O点，直径为1m，当电流表读数为10A时，金属杆与水平方向夹30o角，则此时磁场对金属杆作用力的力矩为 。
13．如图所示，电源电动势E=2V，r=0.5Ω，竖直导轨电阻忽略，金属棒的质量m=0.1kg,R=0.5Ω它与导轨间的动摩擦因数为=0.4，有效长度为0.2m，靠在导轨的外面为使金属棒不动，施一与纸面夹角30°与导线垂直且向里的磁场，那么磁感应强度的取值范围为 。
三、论述计算题。（应有必要的文字说明的重要的的演算步骤，力求规范准确）
14．（8分）如图，水平放置的光滑的金属导轨M、N，平行地置于匀强磁场中，间距为d，磁场的磁感强度大小为B,方向与导轨平面夹为α，金属棒ab的质量为m，放在导轨上且与导轨垂直。电源电动势为ε，定值电阻为R,其余部分电阻不计。则当电键调闭合的瞬间，棒ab的加速度为多大？
15．粗细均匀的直导线ab的两端悬挂在两根相同的弹簧下边，ab恰好处在水平位置（如图）。已知ab的质量m=10g，ab的长度l=60cm沿水平方向与ab垂直的匀强磁场的磁感应强度B=0.4T 。
（1）要使两根弹簧能处于自然状态（即不被拉长，也不被压缩），ad中应沿什么方向、通过多大的电流？
（2）若导线中有方向从a到b、大小为0.2A的电流通过时，两根弹簧拉长了△x=1mm；求弹簧的劲度系数.
（3）当由b到a方向通过0.2A的电流时，两根弹簧被拉长多少（取g=9.6m/s2=9.6N/kg）？
练习三1、B 2、A 3．C 4．B 5．D 6、C 7、D 8、AC 9.A 10、B
11、向上 12．2. 5N·m 13. 2.95 T≤B≤16.3 T
14.解析：画出截面图，建立F＝BIL ①
Fsinα=ma ②
I=ε/R ③
得
15.(1)a→b,0.4A (2)24N/m (3)3 mm
说明:试题有点量大,难度较难,建议将13题删除掉.
A
B
C
D
I
B
F
D
B
F
I
C
F
I
B
B
F
B
I
A
i
N S
一 、选择题（每题至少有一个答案是正确的。）
1．三根平行共面的通电长导线都通有稳恒电流，要使它们所受的磁场合力都为零，如图所示，有可能实现的是（ ）
2．用互相垂直的坐标轴分别表示通电直导线在匀强磁场中受力时，I、B、F三者的方向关系，如图所示，不正确的是（ ）
3．有一小段通电导线长1cm，电流强度为5A，把它置入磁场中某点，受到的安培力为0.1N，则该点的磁感应强度（ ）
A．B=2T B．B≤2T
C．B≥2T D．以上情况都有可能
4．如图所示，三条无限长通电导线P、Q、R互相平行，通过正三角形的三个顶点，三条导线都通以大小相等，方向垂直纸面向里的电流I，则R受到P和Q的安培力方向是（ ）
A．垂直于电流R，指向y轴正方向
B．垂直于电流R，指向y轴负方向
C．垂直于电流R，指向x轴正方向
D．垂直于电流R，指向x轴负方向
5．在如上图所示的装置中，劲度系数较小的金属弹簧下端恰好浸入水银中，电源的电动势足够大，当闭合开关S后弹簧将 （ ）
A．保持静止 B．收缩
C．变长 D．不断上下振动
6、把一通电导线放在一个蹄形磁铁的正上方，导线可自由转动，
当导线中通过电流i时，导线运动的情况是（从上向下看）：
A. 顺时针方向转动，同时下降
B. 顺时针方向转动，同时上升
C. 逆时针方向转动，同时下降
D. 逆时针方向转动，同时上升
7．两平行长直导线a、b中 通以等大同向电流，导线c与a，b在同一平面内，位于中心线OO′左侧，如图所示
，当导线c中通以与a、b反向电流后，若c能自由运则其运动情况是 （ ）
A．向a靠近 B．向b靠近
C．停在中心线OO′处
D．在中心线OO′附近左右振动
8翰林汇8888．如图所示，在水平方向的匀强磁场中，用两根柔软的细线将金属棒ab悬持在水平位置上，金属棒中通入由a到b的稳定电流I，这时两根细线被拉紧，现要想使两根细线对金属棒拉力变为零，可采用哪些方法（ ）
(A)适当增大电流I
(B)将电流反向并适当改变大小
(C)适当增大磁场
(D)将磁场反向并适当改变大小
9．如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根直导线，导线与磁场垂直，给导线通以垂直纸面向外的电流，则（ ）
A．磁铁对桌面压力减小，不受桌面的摩擦力作用
B．磁铁对桌面压力减小，受到桌面的摩擦力作用
C．磁铁对桌面压力增大，不受桌面的摩擦力作用
D．磁铁对桌面压力增大，受到桌面的摩擦力作用
10．如图所示，弹簧秤下挂一条形磁铁，其中条形磁铁N极的一部分位于未通电的螺线管内，下列说法正确的是
①若将a接电源正极，b接负极，弹簧秤示数减小
②若将a接电源正极，b接负极，弹簧秤示数增大
③若将b接电源正极，a接负极，弹簧秤示数增大
④若将b接电源正极，a接负极，弹簧秤示数减小
A、①② B、①③ C、②③ D、②④
二、填空题（把答案填于相应的位置上）
11、在赤道上空，沿东西方向水平放置一根直导线，通以由西向东的电流，则此导线所受到的地磁场的作用力的方向是 。
12．如图所示，长为1m的金属杆可绕转轴O在竖直平面内转动。方向水平的匀强磁场磁感应强度为2T，磁场边界为一圆形区域，圆心恰为O点，直径为1m，当电流表读数为10A时，金属杆与水平方向夹30o角，则此时磁场对金属杆作用力的力矩为 。
13．如图所示，电源电动势E=2V，r=0.5Ω，竖直导轨电阻忽略，金属棒的质量m=0.1kg,R=0.5Ω它与导轨间的动摩擦因数为=0.4，有效长度为0.2m，靠在导轨的外面为使金属棒不动，施一与纸面夹角30°与导线垂直且向里的磁场，那么磁感应强度的取值范围为 。
三、论述计算题。（应有必要的文字说明的重要的的演算步骤，力求规范准确）
14．（8分）如图，水平放置的光滑的金属导轨M、N，平行地置于匀强磁场中，间距为d，磁场的磁感强度大小为B,方向与导轨平面夹为α，金属棒ab的质量为m，放在导轨上且与导轨垂直。电源电动势为ε，定值电阻为R,其余部分电阻不计。则当电键调闭合的瞬间，棒ab的加速度为多大？
15．粗细均匀的直导线ab的两端悬挂在两根相同的弹簧下边，ab恰好处在水平位置（如图）。已知ab的质量m=10g，ab的长度l=60cm沿水平方向与ab垂直的匀强磁场的磁感应强度B=0.4T 。
（1）要使两根弹簧能处于自然状态（即不被拉长，也不被压缩），ad中应沿什么方向、通过多大的电流？
（2）若导线中有方向从a到b、大小为0.2A的电流通过时，两根弹簧拉长了△x=1mm；求弹簧的劲度系数.
（3）当由b到a方向通过0.2A的电流时，两根弹簧被拉长多少（取g=9.6m/s2=9.6N/kg）？
练习三1、B 2、A 3．C 4．B 5．D 6、C 7、D 8、AC 9.A 10、B
11、向上 12．2. 5N·m 13. 2.95 T≤B≤16.3 T
14.解析：画出截面图，建立F＝BIL ①
Fsinα=ma ②
I=ε/R ③
得
15.(1)a→b,0.4A (2)24N/m (3)3 mm
说明:试题有点量大,难度较难,建议将13题删除掉.
