巧用比例速解电功率习题
图片预览
文档简介

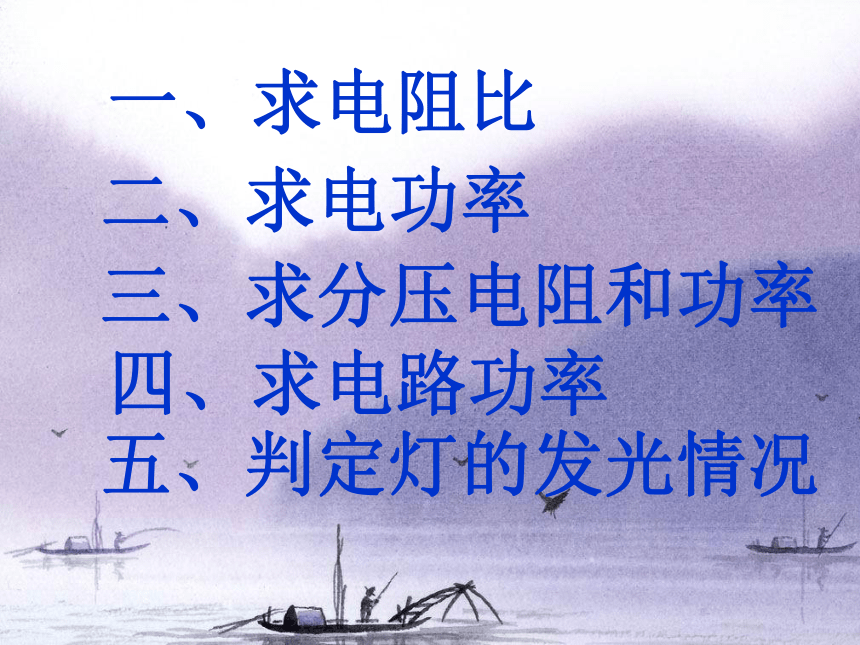

课件19张PPT。巧用比例速解电功率习题一、求电阻比二、求电功率三、求分压电阻和功率四、求电路功率

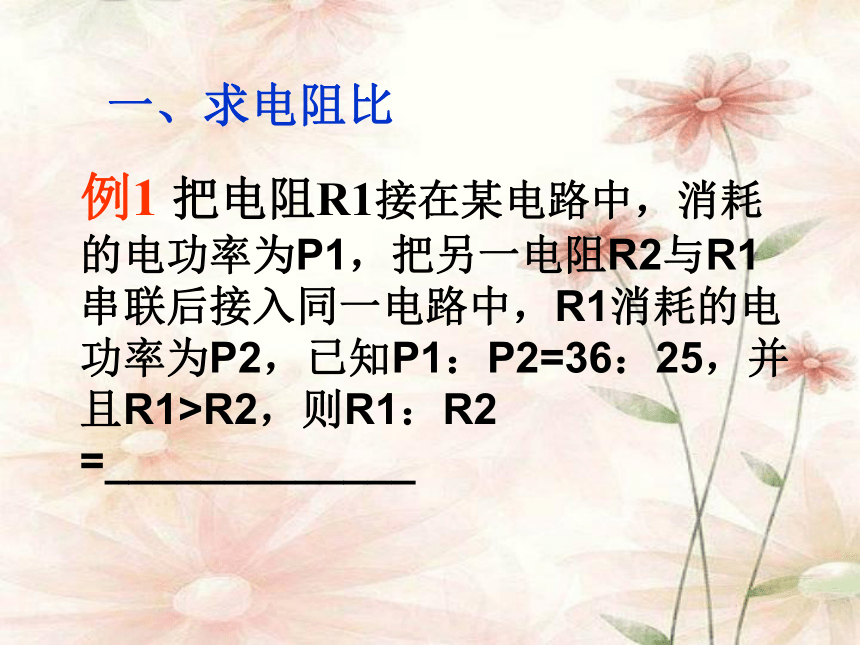

五、判定灯的发光情况例1 把电阻R1接在某电路中，消耗的电功率为P1，把另一电阻R2与R1串联后接入同一电路中，R1消耗的电功率为P2，已知P1：P2=36：25，并且R1>R2，则R1：R2 =_____________

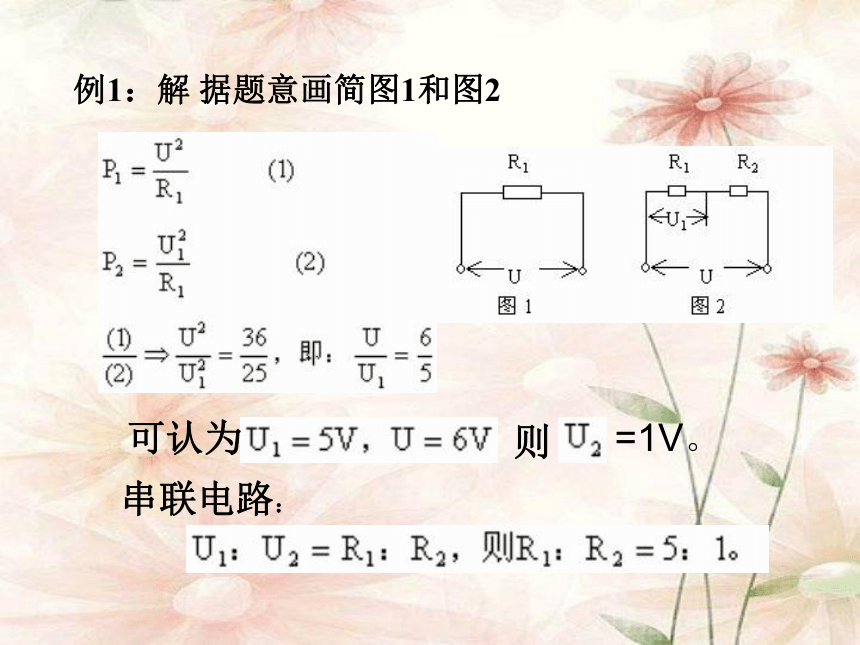

一、求电阻比例1：解 据题意画简图1和图2可认为则串联电路：=1V。二、求电功率

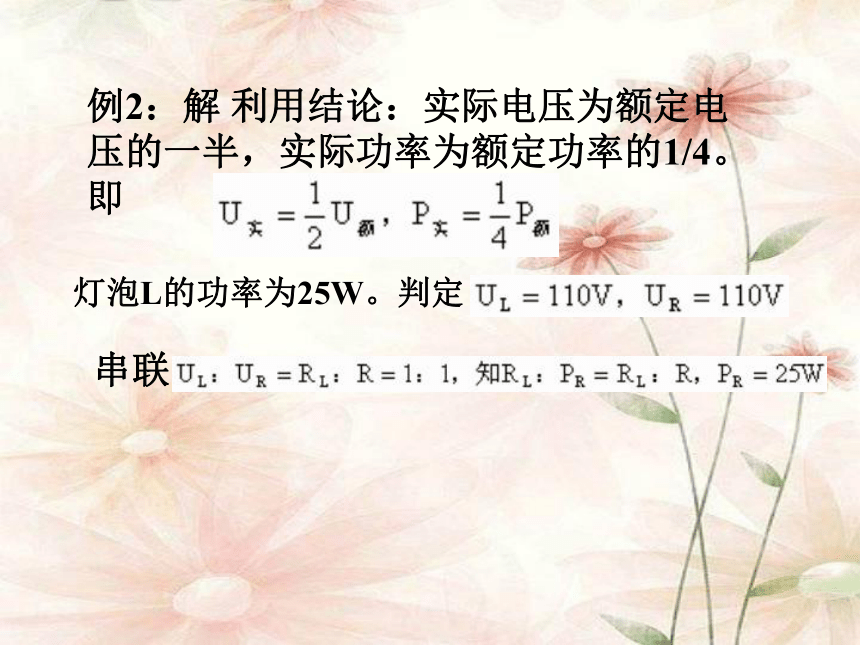

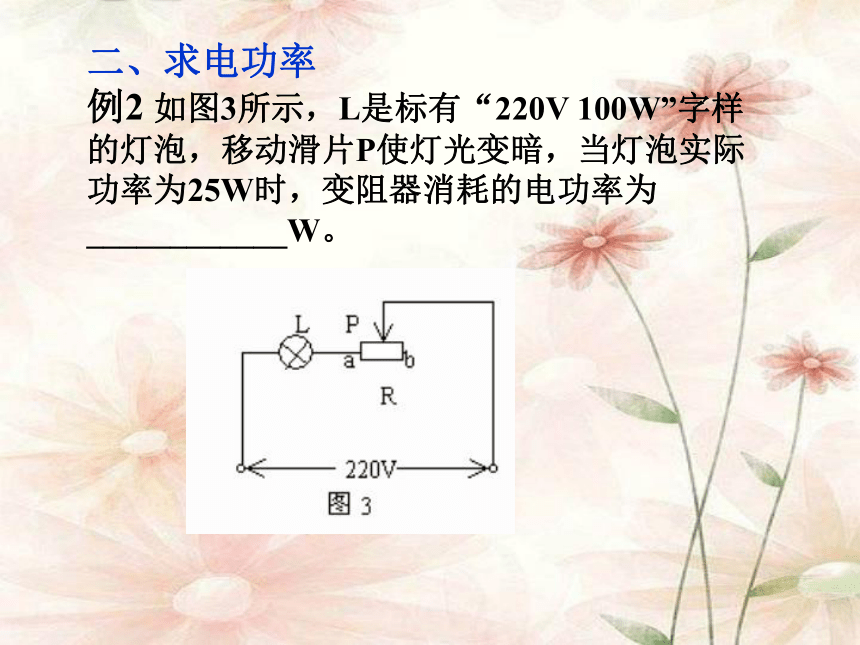

例2 如图3所示，L是标有“220V 100W”字样的灯泡，移动滑片P使灯光变暗，当灯泡实际功率为25W时，变阻器消耗的电功率为____________W。例2：解 利用结论：实际电压为额定电压的一半，实际功率为额定功率的1/4。即灯泡L的功率为25W。判定串联三、求分压电阻和功率

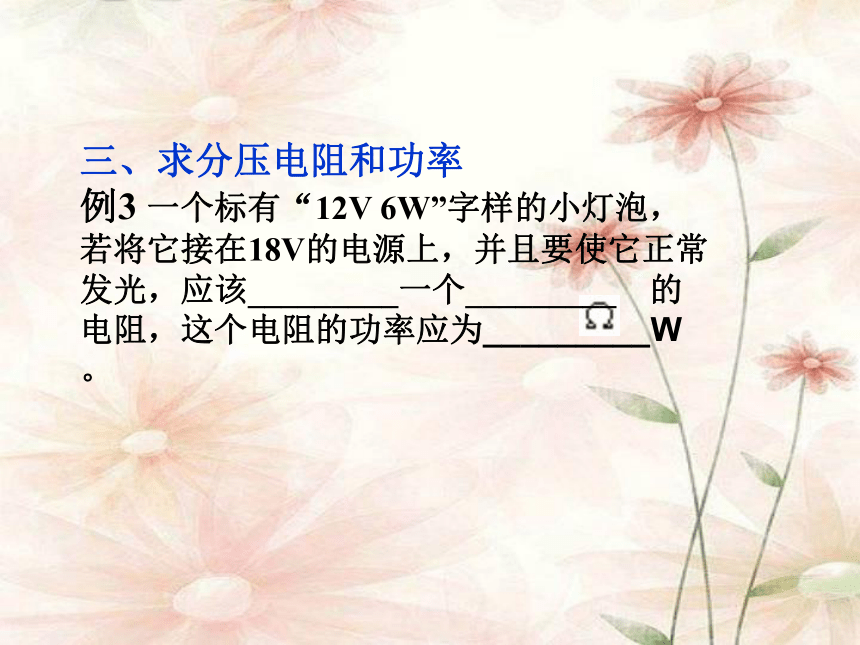

例3 一个标有“12V 6W”字样的小灯泡，若将它接在18V的电源上，并且要使它正常发光，应该_________一个_________ 的电阻，这个电阻的功率应为_________W。例3：解 据题意画简图4。因为灯泡正常发光，知当开关S闭合时，若使灯泡L1和L2都正常发光，滑动变阻器连入电路的电阻应调节为_________。
例4 如图5所示电路，电源电压为9V，并且保持不变。灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，当开关S断开时，若使灯泡L1正常发光，滑动变阻器连入电路的电阻应调节为_______例4：解 因为S闭合时，例5 某同学用一个“100 ”电阻和一个“300 ”电阻串联后当作“此时，两只电阻允许消耗的电功率最大为（ ）”电阻使用。A. 1/2W B. 1/4W C. 1/6W D. 1/8W
四、求电路功率
例5：解 根题意画简图8答案选C例6 有两只标有“110V 40W”、“110V 100W”字样的灯泡，串联起来后接入电压为220V的电路中，那么（ ）
A. 两灯均能正常发光 B.“110V 40W”的电灯可能被烧坏
C. 两灯都有可能被烧坏 D. “110V 100W”的电灯可能被烧坏
五、判定灯的发光情况例6：解 根题意画简图9由由此电压高于额定电压的1.2倍，判定“110V 40W”灯可能被烧坏。答案B。巩固提高题 1、定值电阻R1、R2并联的等效电阻为R，且R1∶R＝5∶2。R1、R2组成串联电路时，R1的消耗的电功率为P1，R1、R2的总功率为P。P1∶P＝__________。答案3∶5I 跟R成反比523325P 跟R成正比 2、甲、乙两个电阻串联接入总电压不变的电路中，它们消耗的电功率分别为P1和P2。若将乙电阻单独接入此电路，它消耗的电功率P2?＝____________。画图分析电压一定时，电功率跟电阻成反比。电流相等时，电功率跟电阻成正比。有电路两状态总功率之比：电路第一状态中：所以： 3．有三个定值电阻，其中R1＝12?，R2＝3?，R1＞R3＞R2，把它们并联接在电压为6V的电源上。由此可知，电路总功率P的范围是________。 当R3=R1时， P3=3W；P=3W+12W+3W=18W学生的问题还在于不能确定电阻R3的大小。
（总想通过某种方法计算出R3的大小）当R3=R2时, P3=12W;P=3W+12W+12W=27W 因为R1＞R3＞R2 ；所以，27W＞P＞18WP1=3W；P2=12W总功率算法跟电路
的连接方式无关__________________________________________________4、如图所示，一标有“2.5V,0.3A”的小灯泡和最大电阻为20Ω的滑动变阻器串联在一起，当滑片滑至a端时，小灯泡正常发光。滑片从a滑至b的过程中，以下说法错误的是（ ）
A、电源电压为2.5V B、小灯泡的电功率逐渐减小
C、滑片滑至b端时，整个电路消耗的电功率是最大的
D、滑片滑至某位置时，电灯和滑动变阻器的电功率可以相等
C
五、判定灯的发光情况例1 把电阻R1接在某电路中，消耗的电功率为P1，把另一电阻R2与R1串联后接入同一电路中，R1消耗的电功率为P2，已知P1：P2=36：25，并且R1>R2，则R1：R2 =_____________
一、求电阻比例1：解 据题意画简图1和图2可认为则串联电路：=1V。二、求电功率
例2 如图3所示，L是标有“220V 100W”字样的灯泡，移动滑片P使灯光变暗，当灯泡实际功率为25W时，变阻器消耗的电功率为____________W。例2：解 利用结论：实际电压为额定电压的一半，实际功率为额定功率的1/4。即灯泡L的功率为25W。判定串联三、求分压电阻和功率
例3 一个标有“12V 6W”字样的小灯泡，若将它接在18V的电源上，并且要使它正常发光，应该_________一个_________ 的电阻，这个电阻的功率应为_________W。例3：解 据题意画简图4。因为灯泡正常发光，知当开关S闭合时，若使灯泡L1和L2都正常发光，滑动变阻器连入电路的电阻应调节为_________。
例4 如图5所示电路，电源电压为9V，并且保持不变。灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，当开关S断开时，若使灯泡L1正常发光，滑动变阻器连入电路的电阻应调节为_______例4：解 因为S闭合时，例5 某同学用一个“100 ”电阻和一个“300 ”电阻串联后当作“此时，两只电阻允许消耗的电功率最大为（ ）”电阻使用。A. 1/2W B. 1/4W C. 1/6W D. 1/8W
四、求电路功率
例5：解 根题意画简图8答案选C例6 有两只标有“110V 40W”、“110V 100W”字样的灯泡，串联起来后接入电压为220V的电路中，那么（ ）
A. 两灯均能正常发光 B.“110V 40W”的电灯可能被烧坏
C. 两灯都有可能被烧坏 D. “110V 100W”的电灯可能被烧坏
五、判定灯的发光情况例6：解 根题意画简图9由由此电压高于额定电压的1.2倍，判定“110V 40W”灯可能被烧坏。答案B。巩固提高题 1、定值电阻R1、R2并联的等效电阻为R，且R1∶R＝5∶2。R1、R2组成串联电路时，R1的消耗的电功率为P1，R1、R2的总功率为P。P1∶P＝__________。答案3∶5I 跟R成反比523325P 跟R成正比 2、甲、乙两个电阻串联接入总电压不变的电路中，它们消耗的电功率分别为P1和P2。若将乙电阻单独接入此电路，它消耗的电功率P2?＝____________。画图分析电压一定时，电功率跟电阻成反比。电流相等时，电功率跟电阻成正比。有电路两状态总功率之比：电路第一状态中：所以： 3．有三个定值电阻，其中R1＝12?，R2＝3?，R1＞R3＞R2，把它们并联接在电压为6V的电源上。由此可知，电路总功率P的范围是________。 当R3=R1时， P3=3W；P=3W+12W+3W=18W学生的问题还在于不能确定电阻R3的大小。
（总想通过某种方法计算出R3的大小）当R3=R2时, P3=12W;P=3W+12W+12W=27W 因为R1＞R3＞R2 ；所以，27W＞P＞18WP1=3W；P2=12W总功率算法跟电路
的连接方式无关__________________________________________________4、如图所示，一标有“2.5V,0.3A”的小灯泡和最大电阻为20Ω的滑动变阻器串联在一起，当滑片滑至a端时，小灯泡正常发光。滑片从a滑至b的过程中，以下说法错误的是（ ）
A、电源电压为2.5V B、小灯泡的电功率逐渐减小
C、滑片滑至b端时，整个电路消耗的电功率是最大的
D、滑片滑至某位置时，电灯和滑动变阻器的电功率可以相等
C
