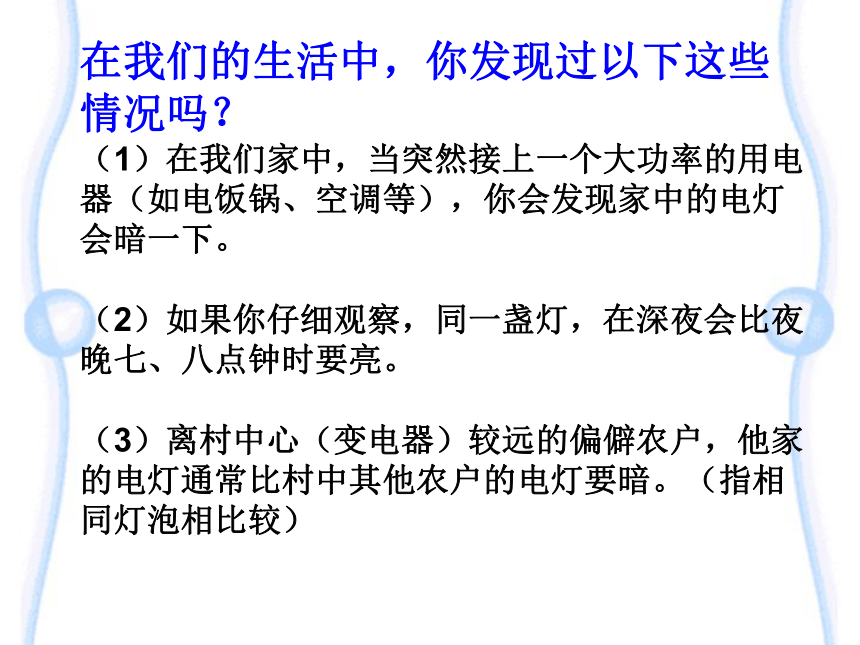

课件18张PPT。生活中的电功、电功率文府中学栾颖在我们的生活中，你发现过以下这些情况吗？
（1）在我们家中，当突然接上一个大功率的用电器（如电饭锅、空调等），你会发现家中的电灯会暗一下。
（2）如果你仔细观察，同一盏灯，在深夜会比夜晚七、八点钟时要亮。

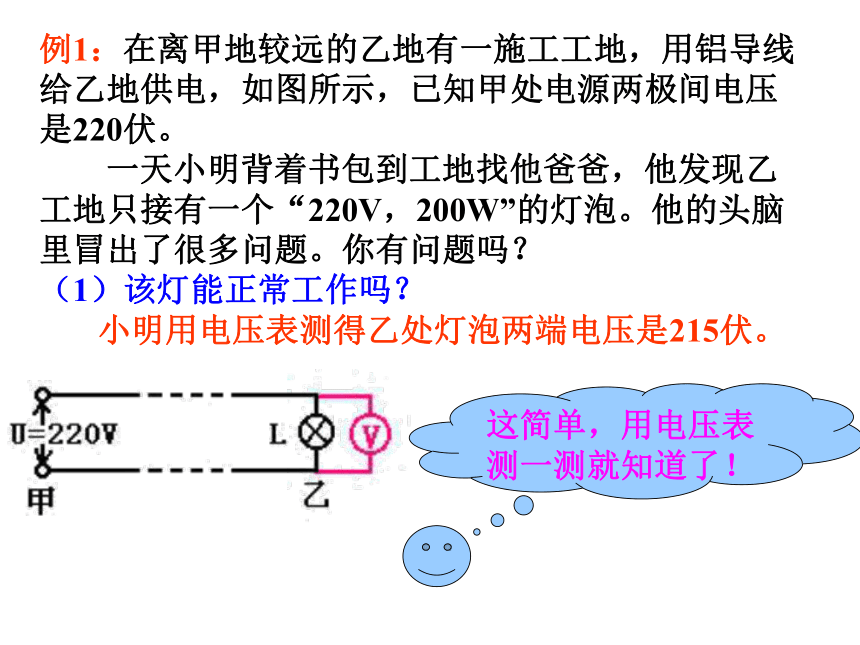

（3）离村中心（变电器）较远的偏僻农户，他家的电灯通常比村中其他农户的电灯要暗。（指相同灯泡相比较）例1：在离甲地较远的乙地有一施工工地，用铝导线给乙地供电，如图所示，已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸，他发现乙工地只接有一个“220V，200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗？
（1）该灯能正常工作吗？
小明用电压表测得乙处灯泡两端电压是215伏。

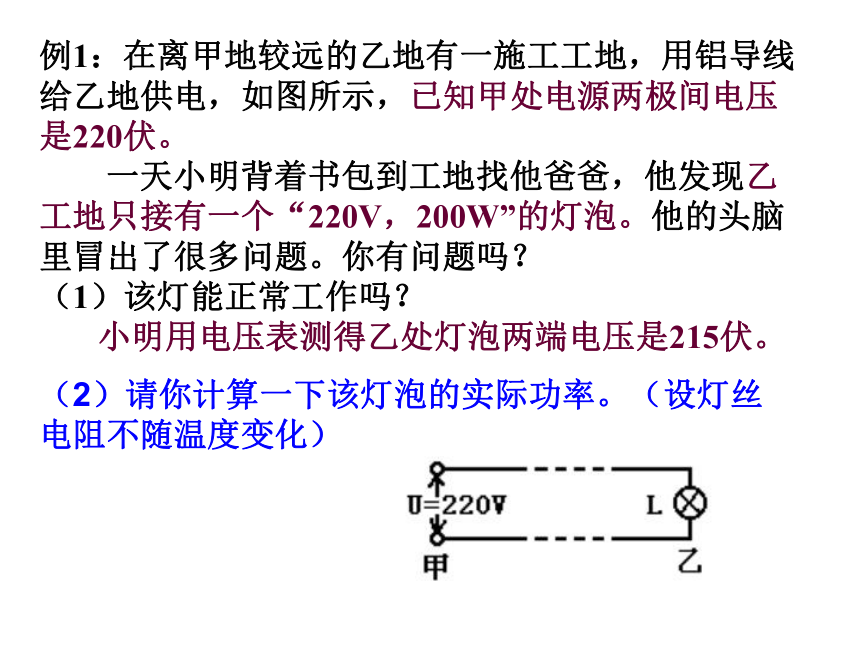

这简单，用电压表测一测就知道了！（2）请你计算一下该灯泡的实际功率。（设灯丝电阻不随温度变化）例1：在离甲地较远的乙地有一施工工地，用铝导线给乙地供电，如图所示，已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸，他发现乙工地只接有一个“220V，200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗？
（1）该灯能正常工作吗？

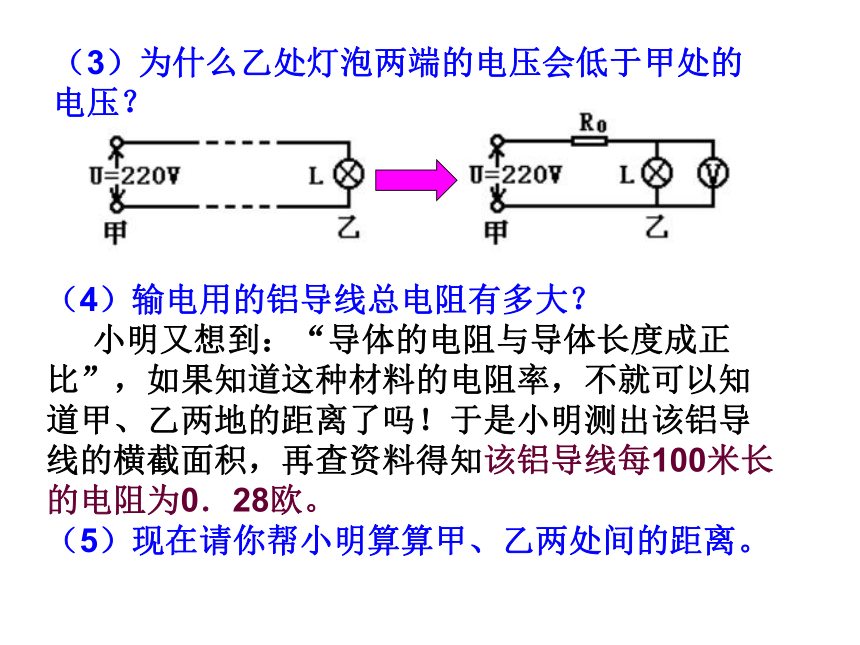

小明用电压表测得乙处灯泡两端电压是215伏。（3）为什么乙处灯泡两端的电压会低于甲处的电压？ （4）输电用的铝导线总电阻有多大？
小明又想到：“导体的电阻与导体长度成正比”，如果知道这种材料的电阻率，不就可以知道甲、乙两地的距离了吗！于是小明测出该铝导线的横截面积，再查资料得知该铝导线每100米长的电阻为0．28欧。

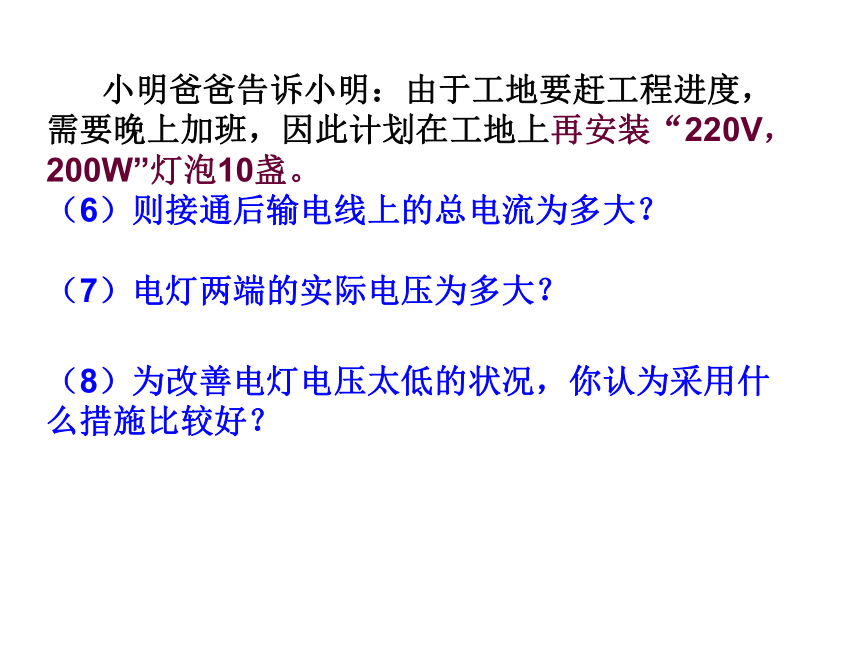

（5）现在请你帮小明算算甲、乙两处间的距离。 小明爸爸告诉小明：由于工地要赶工程进度，需要晚上加班，因此计划在工地上再安装“220V，200W”灯泡10盏。
（6）则接通后输电线上的总电流为多大？

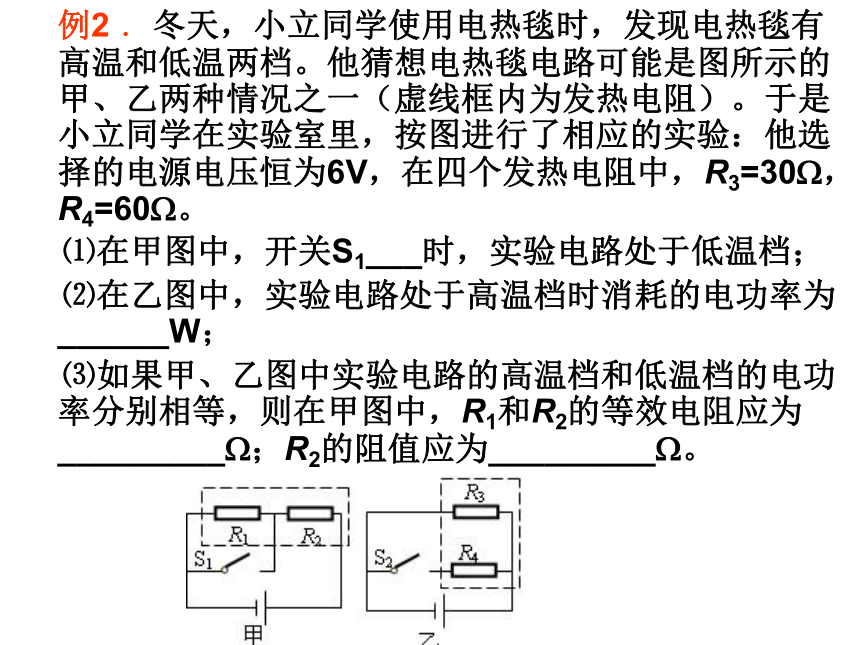

（7）电灯两端的实际电压为多大？（8）为改善电灯电压太低的状况，你认为采用什么措施比较好？ 例2 ．冬天，小立同学使用电热毯时，发现电热毯有高温和低温两档。他猜想电热毯电路可能是图所示的甲、乙两种情况之一（虚线框内为发热电阻）。于是小立同学在实验室里，按图进行了相应的实验：他选择的电源电压恒为6V，在四个发热电阻中，R3=30?，R4=60?。
⑴在甲图中，开关S1___时，实验电路处于低温档；
⑵在乙图中，实验电路处于高温档时消耗的电功率为______W；
⑶如果甲、乙图中实验电路的高温档和低温档的电功率分别相等，则在甲图中，R1和R2的等效电阻应为_________?；R2的阻值应为_________?。 图是小立同学猜想的电路图，猜想成立的条件是甲、乙两图等效。 S1断开时，两电路工作状态均处于低温档。 S1闭合时，两电路工作状态均处于高温档。 实验电路高温档功率P=1.8W； 为保证等效，有R1+R2=R3=30 ? ；
R2=R乙并=20 ?1、韩齐对厨房里的电饭锅产生了兴趣，由产品说明书知道：电饭锅加热煮饭时电热板功率为1000W；电饭锅处于保温时电热板的功率为100W，由于说明书中关于电饭锅原理图部分破损，韩齐设计了它的原理图，（1）你能设计吗？（2）你能算出韩齐设计的电路图中电热板和保温器的电阻吗？（假设电阻值不随温度的变化而变化）？练习:韩齐根据学过知识想测量一下该电饭锅在煮饭烧水时的效率，您能帮他想一个方案吗？韩齐将电饭锅内放入1.5Kg水，测得水的温度是20℃，通电10分，水烧开（在一个标准大气压下）。帮韩齐算一算此电饭锅的工作效率。还有17%的电功损耗在哪些方面？下午父亲回家后告诉他，售货员讲过效率为90%，而质量没有问题，韩齐感到非常的困惑，为什么测出的效率不是90%呢？你能帮韩齐分析原因吗？2、一台冷热两用的空调，其铭牌如下表所示，问： （1）空调正常工作时，用于空调这一电路的保险丝的额定电流不应小于多少？
（2）若用该空调来提高室温，开机正常工作后，在电路中的电能表的示数由168kWh运转到168.7kWh停了机，空调工作了多长时间？ （3）空调不用时，人们通常将其处于待机状态，该状态也要消耗一定的电能。已知该空调待机状态时的功率是额定电功率是5%，每年夏季用空调120天，假若平均每天使用空调6小时，其余时间处于待机状态，则一个夏季该空调因处于待机状态而消耗的电能是多少千瓦时？
（4）通过（3）的计算，你认为就我们普通百姓来说，可以采用什么措施节省电能，为解决我省的“电荒”尽一份力？ 3、下面是HG100DK家用蒸汽电熨斗示意图和铭牌。使用时水箱中的水滴入被加热的底板气室迅速汽化产生向下的蒸汽。 （1）某师傅在用熨斗干烫衣服时，用了19N向下的力压熨斗，在此过程中，衣服受到的压强是多少？
（2）用熨斗汽烫时先预热，使金属底板的温度从20℃升到220℃，温控开关自动断开.已知底板的质量为1㎏，铁的比热为0.44×103J/（㎏·℃）。问蒸汽电熨斗预热时底板吸收多少热量？ （3）汽烫时，水滴入汽室，由于水升温汽化带走热量.当底板温度降到190℃时，温控开关自动闭合，当加热到220℃时又断开，如此反复.若蒸汽电熨斗大体按下图所示程序工作，10min烫一件衣服共消耗多少电能？
加热 停 加热 停 加热 停
15s 5s 15s 5s 15s 5s6、某电动自行车的铭牌如下： （1）电源（蓄电池）应如何连接？
（2）根据此铭牌中的有关数据，可知该车的额定时速约为：
A、 15km / h; B、18 km / h ；
C、20 km / h ； D、25 km / h。（3）最大速度行驶时受到的阻力有多大？
（4）若电能有60%被利用，电动车充满电能以最大速度行驶多少时间？（5）运输中，常用“客运效率”来反映交通工具的某项效能，“客运效率”是指每消耗单位能量对应的载客数和运送路程的乘积，即：客运效率=（人数×路程）/消耗能量。一个人骑电动自行车，消耗1MJ（106J）能量可行驶30km；一辆载有4人的普通轿车，消耗320MJ的能量可行驶100km，则电动自行车与这辆轿车的客运效率之比为（ ）
A、6:1；B、12 :5；C、24 :1；D、48 :7。 4、明明和妈妈到商场去购买电饭锅。他从品种繁多的电饭锅说明书中取出了一份，表中所示即为该说明书中的一部分，明明与妈妈商量后，购买了型号是MC-TD35型的电饭锅，回家后他想，此电饭锅将电能转化为锅中水的内能的效率如何呢？于是他在锅内装入了1．5升温度为20℃的水，通电后16分钟水开始沸腾，根据以上试验，他估测出了该型电饭锅烧水的效率。你也能估算出吗？写出你的估算方法，并计算其效率。 5、下表是校食堂一台LG微波炉的部分技术参数，请根据表中信息完成下列问题：(1)求微波炉在使用微波档工作时的额定电流。
(2)若使用微波档工作时，做一道菜需要15min，则消耗的电能是多少KWh？
(3)该微波炉在使用烧烤档工作时的效率是多大？
(4)使用微波档和烧烤档都可以用来加热食物，但它们加热的方式是不同的，前者采用微波加热，后者采用热传递的方式（红外线）加热，请猜测“振荡频率”是针对微波炉哪种工作状而言的？
（1）在我们家中，当突然接上一个大功率的用电器（如电饭锅、空调等），你会发现家中的电灯会暗一下。
（2）如果你仔细观察，同一盏灯，在深夜会比夜晚七、八点钟时要亮。
（3）离村中心（变电器）较远的偏僻农户，他家的电灯通常比村中其他农户的电灯要暗。（指相同灯泡相比较）例1：在离甲地较远的乙地有一施工工地，用铝导线给乙地供电，如图所示，已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸，他发现乙工地只接有一个“220V，200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗？
（1）该灯能正常工作吗？
小明用电压表测得乙处灯泡两端电压是215伏。
这简单，用电压表测一测就知道了！（2）请你计算一下该灯泡的实际功率。（设灯丝电阻不随温度变化）例1：在离甲地较远的乙地有一施工工地，用铝导线给乙地供电，如图所示，已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸，他发现乙工地只接有一个“220V，200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗？
（1）该灯能正常工作吗？
小明用电压表测得乙处灯泡两端电压是215伏。（3）为什么乙处灯泡两端的电压会低于甲处的电压？ （4）输电用的铝导线总电阻有多大？
小明又想到：“导体的电阻与导体长度成正比”，如果知道这种材料的电阻率，不就可以知道甲、乙两地的距离了吗！于是小明测出该铝导线的横截面积，再查资料得知该铝导线每100米长的电阻为0．28欧。
（5）现在请你帮小明算算甲、乙两处间的距离。 小明爸爸告诉小明：由于工地要赶工程进度，需要晚上加班，因此计划在工地上再安装“220V，200W”灯泡10盏。
（6）则接通后输电线上的总电流为多大？
（7）电灯两端的实际电压为多大？（8）为改善电灯电压太低的状况，你认为采用什么措施比较好？ 例2 ．冬天，小立同学使用电热毯时，发现电热毯有高温和低温两档。他猜想电热毯电路可能是图所示的甲、乙两种情况之一（虚线框内为发热电阻）。于是小立同学在实验室里，按图进行了相应的实验：他选择的电源电压恒为6V，在四个发热电阻中，R3=30?，R4=60?。
⑴在甲图中，开关S1___时，实验电路处于低温档；
⑵在乙图中，实验电路处于高温档时消耗的电功率为______W；
⑶如果甲、乙图中实验电路的高温档和低温档的电功率分别相等，则在甲图中，R1和R2的等效电阻应为_________?；R2的阻值应为_________?。 图是小立同学猜想的电路图，猜想成立的条件是甲、乙两图等效。 S1断开时，两电路工作状态均处于低温档。 S1闭合时，两电路工作状态均处于高温档。 实验电路高温档功率P=1.8W； 为保证等效，有R1+R2=R3=30 ? ；
R2=R乙并=20 ?1、韩齐对厨房里的电饭锅产生了兴趣，由产品说明书知道：电饭锅加热煮饭时电热板功率为1000W；电饭锅处于保温时电热板的功率为100W，由于说明书中关于电饭锅原理图部分破损，韩齐设计了它的原理图，（1）你能设计吗？（2）你能算出韩齐设计的电路图中电热板和保温器的电阻吗？（假设电阻值不随温度的变化而变化）？练习:韩齐根据学过知识想测量一下该电饭锅在煮饭烧水时的效率，您能帮他想一个方案吗？韩齐将电饭锅内放入1.5Kg水，测得水的温度是20℃，通电10分，水烧开（在一个标准大气压下）。帮韩齐算一算此电饭锅的工作效率。还有17%的电功损耗在哪些方面？下午父亲回家后告诉他，售货员讲过效率为90%，而质量没有问题，韩齐感到非常的困惑，为什么测出的效率不是90%呢？你能帮韩齐分析原因吗？2、一台冷热两用的空调，其铭牌如下表所示，问： （1）空调正常工作时，用于空调这一电路的保险丝的额定电流不应小于多少？
（2）若用该空调来提高室温，开机正常工作后，在电路中的电能表的示数由168kWh运转到168.7kWh停了机，空调工作了多长时间？ （3）空调不用时，人们通常将其处于待机状态，该状态也要消耗一定的电能。已知该空调待机状态时的功率是额定电功率是5%，每年夏季用空调120天，假若平均每天使用空调6小时，其余时间处于待机状态，则一个夏季该空调因处于待机状态而消耗的电能是多少千瓦时？
（4）通过（3）的计算，你认为就我们普通百姓来说，可以采用什么措施节省电能，为解决我省的“电荒”尽一份力？ 3、下面是HG100DK家用蒸汽电熨斗示意图和铭牌。使用时水箱中的水滴入被加热的底板气室迅速汽化产生向下的蒸汽。 （1）某师傅在用熨斗干烫衣服时，用了19N向下的力压熨斗，在此过程中，衣服受到的压强是多少？
（2）用熨斗汽烫时先预热，使金属底板的温度从20℃升到220℃，温控开关自动断开.已知底板的质量为1㎏，铁的比热为0.44×103J/（㎏·℃）。问蒸汽电熨斗预热时底板吸收多少热量？ （3）汽烫时，水滴入汽室，由于水升温汽化带走热量.当底板温度降到190℃时，温控开关自动闭合，当加热到220℃时又断开，如此反复.若蒸汽电熨斗大体按下图所示程序工作，10min烫一件衣服共消耗多少电能？
加热 停 加热 停 加热 停
15s 5s 15s 5s 15s 5s6、某电动自行车的铭牌如下： （1）电源（蓄电池）应如何连接？
（2）根据此铭牌中的有关数据，可知该车的额定时速约为：
A、 15km / h; B、18 km / h ；
C、20 km / h ； D、25 km / h。（3）最大速度行驶时受到的阻力有多大？
（4）若电能有60%被利用，电动车充满电能以最大速度行驶多少时间？（5）运输中，常用“客运效率”来反映交通工具的某项效能，“客运效率”是指每消耗单位能量对应的载客数和运送路程的乘积，即：客运效率=（人数×路程）/消耗能量。一个人骑电动自行车，消耗1MJ（106J）能量可行驶30km；一辆载有4人的普通轿车，消耗320MJ的能量可行驶100km，则电动自行车与这辆轿车的客运效率之比为（ ）
A、6:1；B、12 :5；C、24 :1；D、48 :7。 4、明明和妈妈到商场去购买电饭锅。他从品种繁多的电饭锅说明书中取出了一份，表中所示即为该说明书中的一部分，明明与妈妈商量后，购买了型号是MC-TD35型的电饭锅，回家后他想，此电饭锅将电能转化为锅中水的内能的效率如何呢？于是他在锅内装入了1．5升温度为20℃的水，通电后16分钟水开始沸腾，根据以上试验，他估测出了该型电饭锅烧水的效率。你也能估算出吗？写出你的估算方法，并计算其效率。 5、下表是校食堂一台LG微波炉的部分技术参数，请根据表中信息完成下列问题：(1)求微波炉在使用微波档工作时的额定电流。
(2)若使用微波档工作时，做一道菜需要15min，则消耗的电能是多少KWh？
(3)该微波炉在使用烧烤档工作时的效率是多大？
(4)使用微波档和烧烤档都可以用来加热食物，但它们加热的方式是不同的，前者采用微波加热，后者采用热传递的方式（红外线）加热，请猜测“振荡频率”是针对微波炉哪种工作状而言的？
