第4节 简单机械（杠杆和滑轮）专题复习

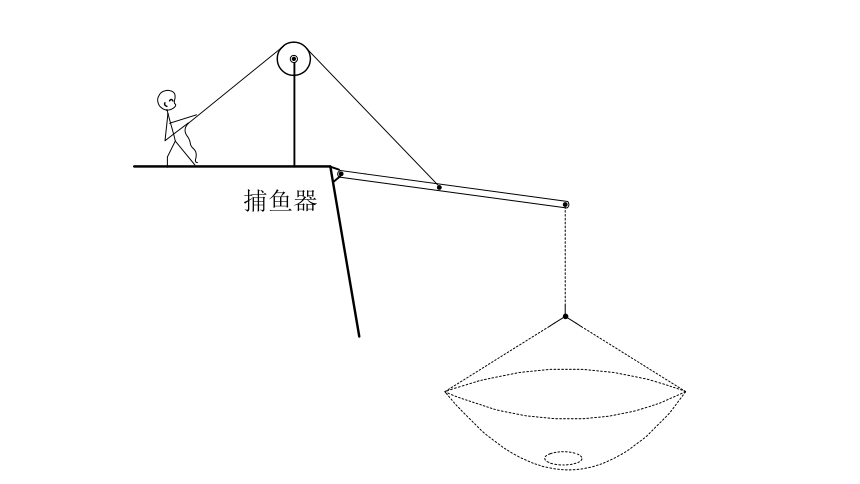

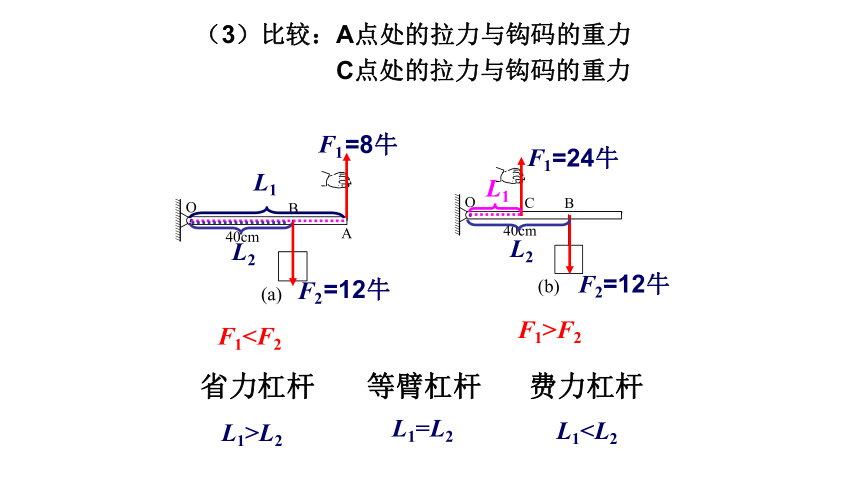

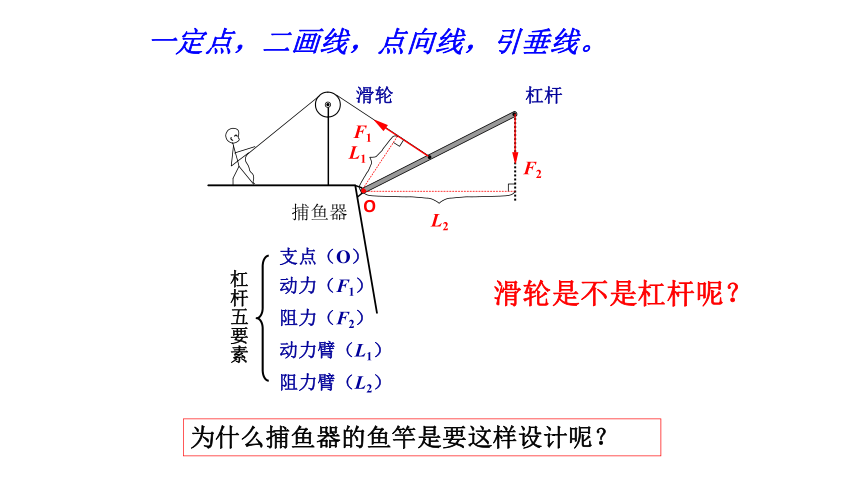

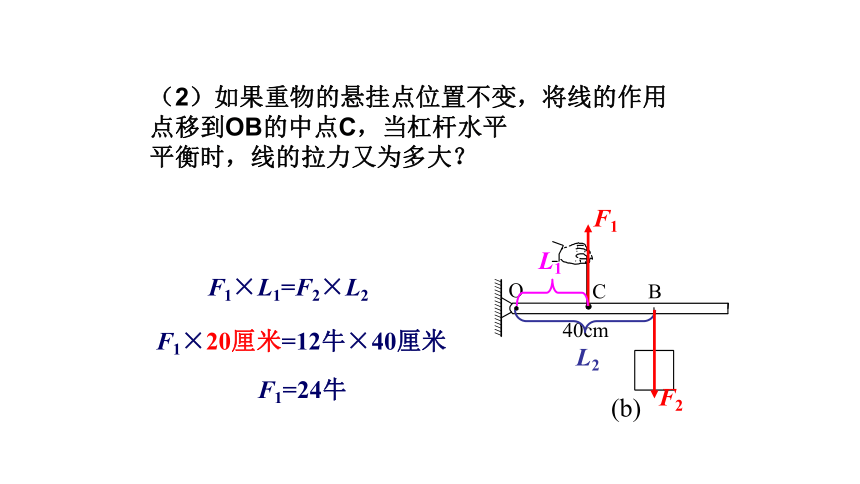

课件24张PPT。杠杆与滑轮专题捕鱼器捕鱼器杠杆滑轮捕鱼器杠杆杠杆五要素O滑轮一定点，二画线，点向线，引垂线。 滑轮是不是杠杆呢？为什么捕鱼器的鱼竿是要这样设计呢？探究：为什么捕鱼器的鱼竿是要这样设计呢？我们通过鱼竿模型来研究。一根长60厘米的轻质杠杆，它的一端可以绕固定点O转动，另一端A用线竖直向上拉着，在离O点40厘米的B点挂一重力为12牛的重物。（1）当杠杆水平平衡时，线的拉力为多大？L1L2F1×L1=F2×L2F1×60厘米=12牛×40厘米F1=8牛探究：为什么捕鱼器的鱼竿是要这样设计呢？我们通过鱼竿模型来研究。（2）如果重物的悬挂点位置不变，将线的作用点移到OB的中点C，当杠杆水平平衡时，线的拉力又为多大？L1L2F1×L1=F2×L2F1×20厘米=12牛×40厘米F1=24牛L1L2L1=8牛=12牛=12牛=24牛省力杠杆费力杠杆等臂杠杆 （3）比较：A点处的拉力与钩码的重力
C点处的拉力与钩码的重力L1>L2L1F2捕鱼器O属于什么类型的杠杆？为什么要设计成这种类型？费力杠杆
能省距离（可以快速拉起渔网）杠杆的平衡条件：F1l1= F2l2
杠杆的平衡｛静止匀速转动【练】若在鱼竿的末端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
杠杆平衡条件的应用
F1l1=F2l2 由 F1l1=F2l2
∵l1、 F2不变
∴F1 随 l2的变化
而变化
杠杆转到水平位置时，阻力臂达到最大值；什么时候阻力臂最大？GL2先变大 【练】若在鱼竿的末端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
L2再变小 C【练】若在鱼竿的末端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
【练】鱼竿上有些钉子，时间长了，要把钉子拔掉换新的。你能找出A点最小的力吗？F 最长力臂的画法:连接支点和力的作用点最小力的画法：力臂最长杠杆平衡条件的应用
F1l1=F2l2 省力杠杆省力杠杆费力杠杆F1F2F1F2省力杠杆等臂杠杆认识生活中的杠杆自行车刹车汽水扳手筷子定滑轮 动滑轮根据实际需要选择..(1)可以改变用力方向。
(2)既不省力也不费力，也不省距离。
(3)本质上，相当于一个等臂杠杆。为什么捕鱼器上要用定滑轮呢？变形的杠杆——定滑轮变形的杠杆——动滑轮 (1)不能改变用力方向。
(2)能省一半力，但费一倍距离。
F = G/2 s = 2h
(3)本质上，相当于一个动力臂为阻力臂 2 倍的省力杠杆。利用动滑轮匀速拉起100牛的物体，如图所示有两种方式，若不计滑轮本身重力和摩擦，图（a）中拉力为______牛，图（b）中拉力为______牛。若要使物体竖直上升2米，图（a）中绳子的自由端需拉升_____米，（b）中绳子的自由端需拉升_____米。（a）5020041拓展[练] 小柯用图中装置提升重为400牛的物体，不计摩擦和滑轮自重，下列说法正确的是（ ）
A．两个滑轮均为定滑轮
B．人将绳子拉过1米，物体也上升1米
C．物体匀速上升时，人对绳子的拉力为200牛
D．使用该装置不能省力，但能改变力的方向使用时轴固定不动的是定滑轮，使用时轴和物体一起移动的是动滑轮。×物体升高h相当于绳子少了2h，则绳子端在相等的时间移动的距离为2h×拉力 F 的大小与吊起动滑轮的绳子段数 n 有关。×C【练】如图所示，物体A重G＝80N，在F＝60N拉力下匀速前进，此时物体A受到的摩擦力等于＿＿＿＿N。
（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80Nf = T =120N综合分析得：120思维导图才艺展示如图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高0.5m,请你在图中画出绳子绕法。
谢谢
