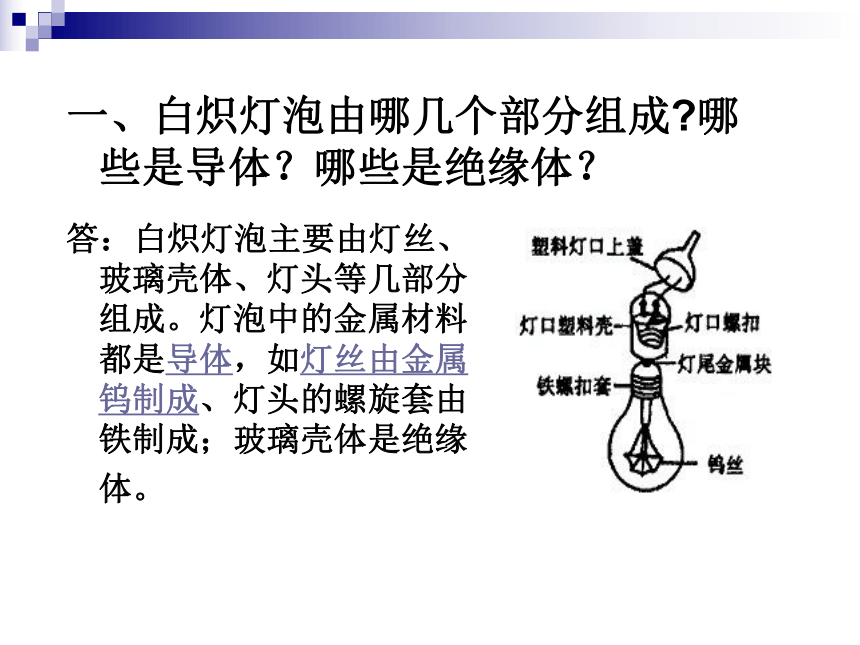

课件18张PPT。白炽灯中的物理知识一、白炽灯泡由哪几个部分组成?哪些是导体？哪些是绝缘体？答：白炽灯泡主要由灯丝、玻璃壳体、灯头等几部分组成。灯泡中的金属材料都是导体，如灯丝由金属钨制成、灯头的螺旋套由铁制成；玻璃壳体是绝缘体。

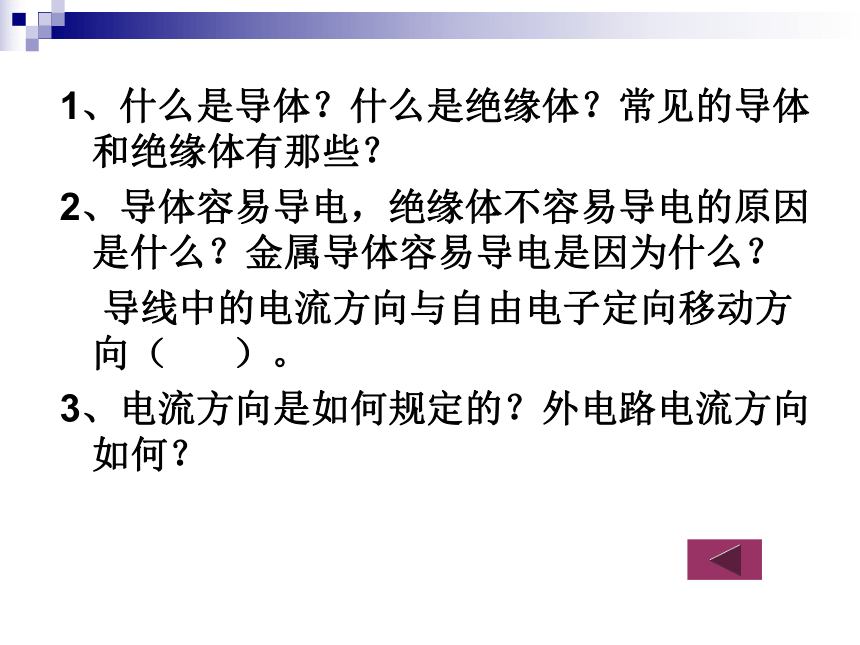

1、什么是导体？什么是绝缘体？常见的导体和绝缘体有那些？
2、导体容易导电，绝缘体不容易导电的原因是什么？金属导体容易导电是因为什么？
导线中的电流方向与自由电子定向移动方向（ ）。
3、电流方向是如何规定的？外电路电流方向如何？

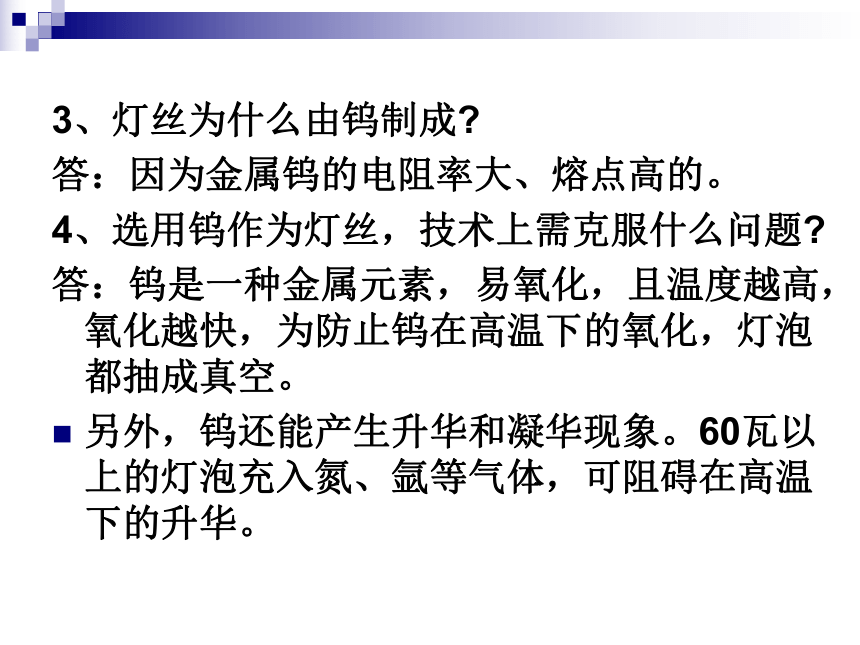

3、灯丝为什么由钨制成?
答：因为金属钨的电阻率大、熔点高的。
4、选用钨作为灯丝，技术上需克服什么问题?
答：钨是一种金属元素，易氧化，且温度越高，氧化越快，为防止钨在高温下的氧化，灯泡都抽成真空。

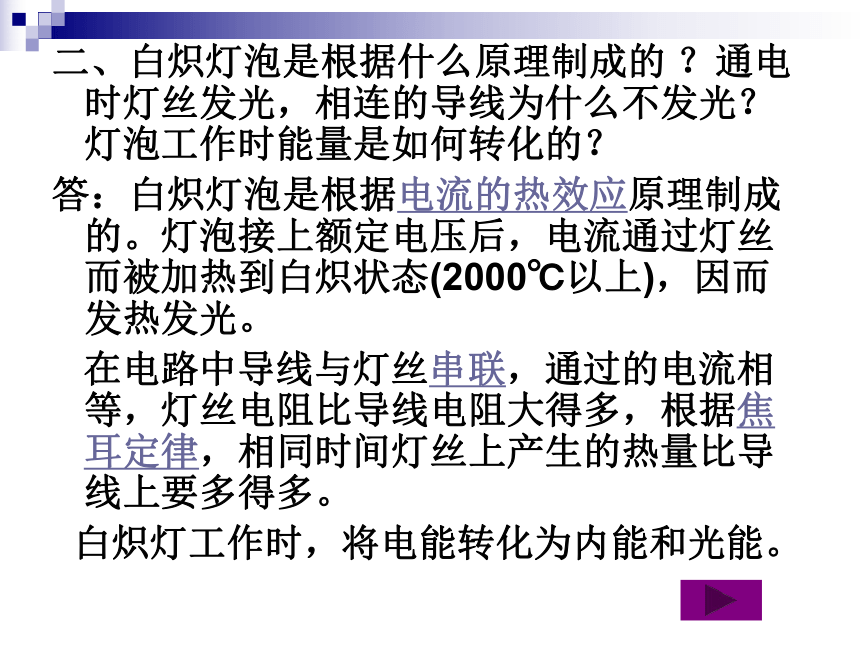

另外，钨还能产生升华和凝华现象。60瓦以上的灯泡充入氮、氩等气体，可阻碍在高温下的升华。 二、白炽灯泡是根据什么原理制成的 ？通电时灯丝发光，相连的导线为什么不发光？灯泡工作时能量是如何转化的？
答：白炽灯泡是根据电流的热效应原理制成的。灯泡接上额定电压后，电流通过灯丝而被加热到白炽状态(2000℃以上)，因而发热发光。
在电路中导线与灯丝串联，通过的电流相等，灯丝电阻比导线电阻大得多，根据焦耳定律，相同时间灯丝上产生的热量比导线上要多得多。

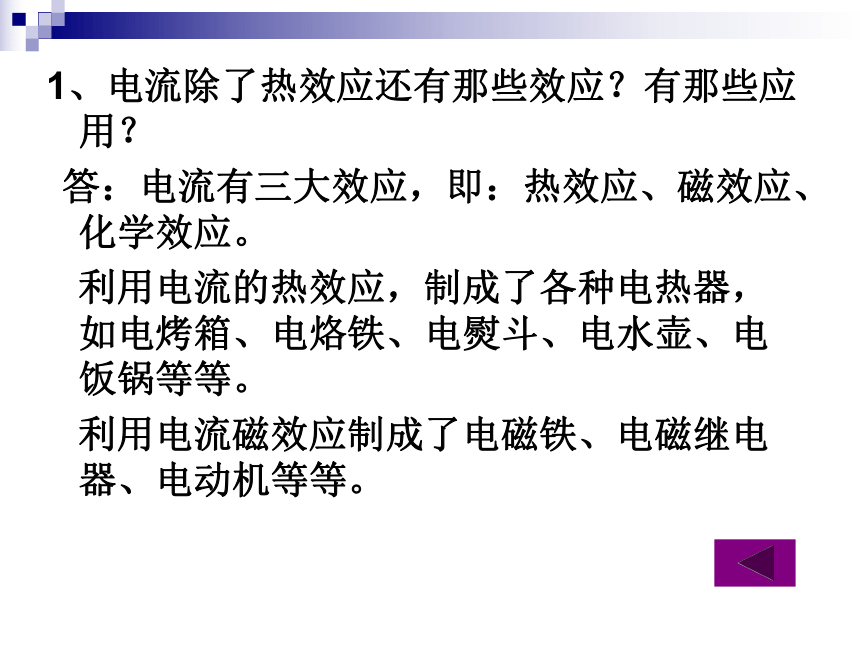

白炽灯工作时，将电能转化为内能和光能。 1、电流除了热效应还有那些效应？有那些应用？
答：电流有三大效应，即：热效应、磁效应、化学效应。
利用电流的热效应，制成了各种电热器，如电烤箱、电烙铁、电熨斗、电水壶、电饭锅等等。

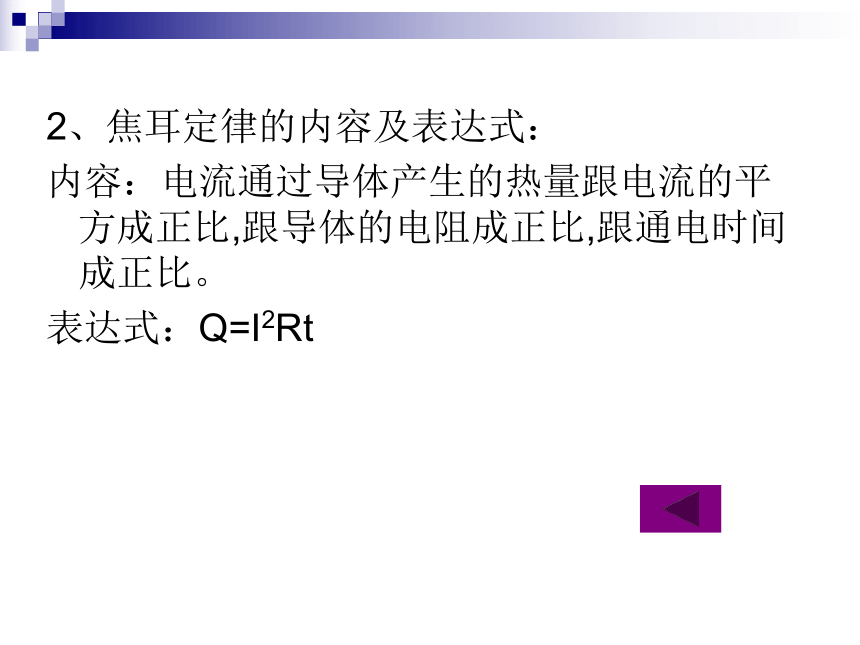

利用电流磁效应制成了电磁铁、电磁继电器、电动机等等。2、焦耳定律的内容及表达式：
内容：电流通过导体产生的热量跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。
表达式：Q=I2Rt
3、电路的连接方式有串联和（ 并联 ）。
它们有什么特点？
三、灯泡上字样“220V 100W”的意义是什么？
这两个灯泡哪个灯丝粗？为什么？
灯泡的亮度取决于什么？两灯正常工作那个亮？串联 到家庭电路中哪个亮？
分析： R=U额2/P额 ，L1电阻小，横截面积大，灯丝粗。
亮度取决于实际功率，串联Q=I2Rt1、电阻大小与那些因素有关？
答：电阻大小跟导体的材料、长度和横截面积有关，还跟温度有关。
（1）为什么灯泡总易在开灯的瞬间损坏?
答：一般金属材料的电阻都随温度的升高而增大，灯丝钨也具有同样的性质。开灯的瞬间，灯丝温度低，电阻小，所以灯丝易出现过热而熔断。工作一段时间后，灯丝温度升高，阻值附温度的升高而增大，灯的电流和功率接近额定值，因而难损坏。
（2）断丝的灯泡再搭上为什么比原来亮，并且更容易烧断？
答：断丝的灯泡再搭上，灯丝的长度减小，电阻变小。工作电压不变，因而工作电流、功率都增大，亮度比原来亮。由于此时灯的实际功率大于额定功率，因而灯丝过热更易熔断。 (3).白炽灯用久了，为什么么灯泡的亮度会降低？写出两种原因。答：用久了的灯泡的灯丝由于升华变细，使其电阻变大，由P=U/R可知，在电压不变的情况下，功率会减小，所以灯泡亮度会降低。(4).白炽灯在用电高峰期发光较暗？你现在能根据灯丝的长短和粗细，比较额定电压相同而额定功率不同的两只白炽灯泡了吗?
答：照明电路中的白炽灯，额定电压都相同，而灯丝粗的横截面积大，短的灯丝长度小，所以这个灯泡的灯丝电阻小，根据公式P=U2／R可知道，额定功率大。 ？想一想？2、家庭电路中灯泡是怎么连接的？安装白炽灯要注意什么问题?
答：家庭电路中各灯之间都是并联的。
安装白炽灯要注意：
①导线的连接要规范合理。
②开关要控制火线。
③螺丝口灯座的螺旋套只准接在零线上。 完成图示的家庭电路（插座准备接入大功率用电器）。火线零线保险丝分析与解答 家庭电路中各用电器是并联的；保险丝装在火线上；开关接在火线与用电器之间；螺丝口灯泡的金属块接火线，螺旋套接零线；插座一端接火线，另一端接零线，上端接地线。如图所示。 说明 正确理解家庭电路的组成和连接方法是解答此类题的关键。 我们还能想到的问题：
四、设计调光台灯时，如何是灯泡亮度改变？
五、怎样利用电能表测一个“220V 100W”的白炽灯的实际功率？
六、为什么同一盏白炽灯傍晚不如深夜亮？
七、白炽灯用久了玻璃壳为什么会发黑变暗? 比一比比一比根据灯泡上“220V 40W”的字样，再加上一个条件，谁设计出来的问题多。
1、灯泡正常工作时的电流是多少？
2、灯泡正常工作时的电阻是多少？
3、此灯正常工作每分钟消耗电能多少焦？
4、1 kw·h电能可供此灯正常工作多少小时？
5、如果把它接在110V的电路中，它的实际功率是多少？
6、二盏标有“220V 40W”的灯串联后接入220V电路中，消耗总功率多大？
7、要在330V电压下使用此灯应该怎样做？5、如果把它接在110V的电路中，它的实际功率是多少？分析
因为实际电压为额定电压的二分之一。由P＝U2 / R可知，当实际电压是额定电压的二分之一时，则：
即实际功率就是额定功率的四分之一。灯的实际功率欢迎各位同人批评指正，联系ＱＱ１５１７１８３６５
地址：河北省高碑店市第二中学 ０７４０００
王雪松
