电表示数的变化

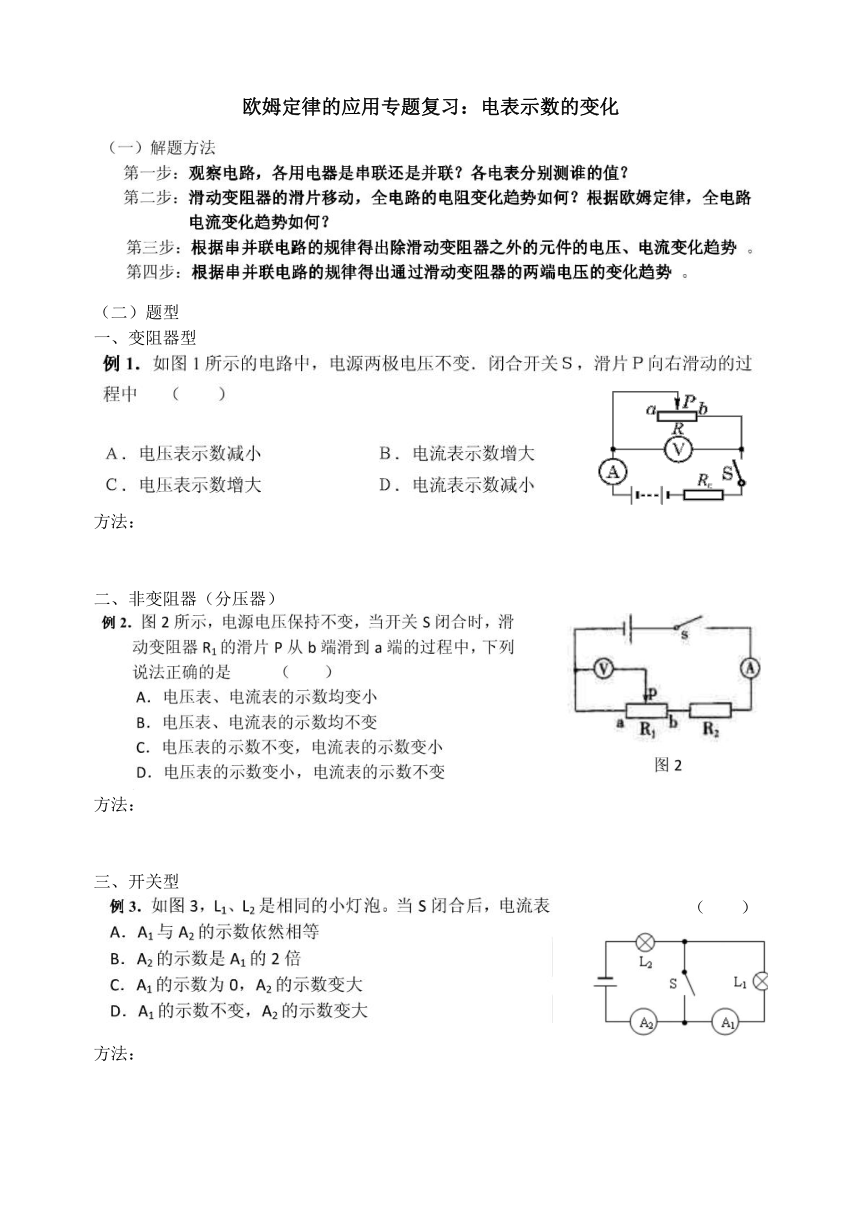

欧姆定律的应用专题复习：电表示数的变化
（二）题型
一、变阻器型
方法：
二、非变阻器（分压器）
方法：
三、开关型
（ ）
方法：
四、组合型
[专项练习]
1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是( )
A、电流表示数变大、电压表示数变小 B、电流表示数变小、电压表示数变大
C、电流表、电压表示数都变小 D、电流表、电压表示数都变大
2．如图2电路，电源电压不变，开关S闭合。在滑动变阻器滑 片P向右移动的过程中，以下判断正确的是 ( )
A．电压表示数不变 B．电压表示数变大
C．电压表示数变小级 D．电压表示数先变大后变小
3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将 ( )
A．变小 B．不变 C．变大 D无法判断
4.如图4所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（ ）
A．三只电表的示数都变大
B．三只电表的示数都变小
C．电表A1的示数变小，电表V、A2的示数都不变
D．电表A1、A2的示数都变小，电表V的示数不变
5．如图5所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )
A．电流表示数增大，电压表V1示数增大，V2示数减小
B．电流表示数减小，电压表V1示数减小，V2示数增大
C．电流表和电压表V1的示数不变，电压表V2的示数减小
D．电流表和电压表V1 V2示数都不变
6.图6所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A.2：1 B. 3：1
C. 2：3 D. 1：3
7.如图7所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（ 　）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的与电流表的比值将变小
D．电压表的示数不变，电流表的示数变小
8.如图8所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是（ ）
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变大，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
9.如图9所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（ ）
A．电流表示数逐渐变小
B．电压表示数不变
C．电压表示效变大
D．电压表示数变小
10．图10为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片 P向右滑动时( )
A．电压表的示数减小，电流表的示数增大
B．电压表的示数增大，电流表的示数减小
C．电压表和电流表的示数都增大
D．电压表和电流表的示数都减小
11．如图11所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（ ）
A．电压表、电流表的示数均变小
B．电压表、电流表的示数均不变
C．电压表的示数不变，电流表的示数变小
D．电压表的示数变小，电流表的示数不变
12．如图12所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（ ）
A．灯泡变亮 B．电压表V的示数不变
C．电流表A1的示数不变 D．电流表A2的示数变小
13．如图13所示电路，开关S闭合后，电流表的示数 (变大/变小/不变)；若电流表示数变化了0．1A，则电阻R= Ω。(电源电压保持不变)
14．如图14所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（增大/减小/不变）。
15．如图15所示，当开关s闭合时，两个电流表的示数变化情况正确的是
A．两个电流表示数都变大
B．两个电流表示数都变小
C．电流表A1示数不变，电流表A2示数变小
D．电流表A1示数不变，电流表A1示数变大
16.如图16所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（ ）
A．灯池L的亮度不变
B．电流表A1示数变大
C．电流表A2示数变小
D．电压表V示数不变
17.如图17所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中( )
A．电压表V1示数变大，v2示数变大，电流表A的示数变大
B．电压表V1示数不变，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数变小，V2示数变大，电流表A的示数变小
图1
图2
图3
图10
图6
图12
图16
图17
图13
图14
图15
方法：
图4
图5
图7
图11
图8
图9
