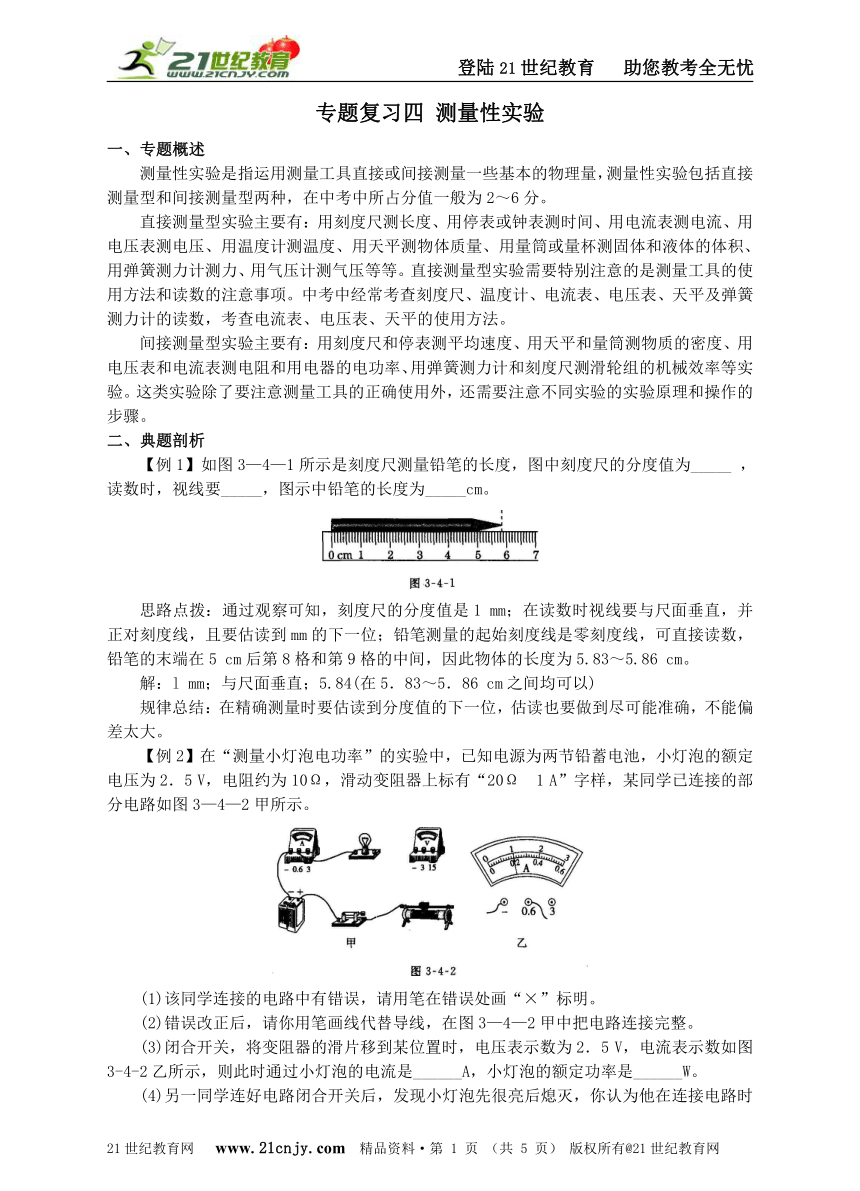

专题复习四 测量性实验
一、专题概述
测量性实验是指运用测量工具直接或间接测量一些基本的物理量，测量性实验包括直接测量型和间接测量型两种，在中考中所占分值一般为2～6分。
直接测量型实验主要有：用刻度尺测长度、用停表或钟表测时间、用电流表测电流、用电压表测电压、用温度计测温度、用天平测物体质量、用量筒或量杯测固体和液体的体积、用弹簧测力计测力、用气压计测气压等等。直接测量型实验需要特别注意的是测量工具的使用方法和读数的注意事项。中考中经常考查刻度尺、温度计、电流表、电压表、天平及弹簧测力计的读数，考查电流表、电压表、天平的使用方法。
间接测量型实验主要有：用刻度尺和停表测平均速度、用天平和量筒测物质的密度、用电压表和电流表测电阻和用电器的电功率、用弹簧测力计和刻度尺测滑轮组的机械效率等实验。这类实验除了要注意测量工具的正确使用外，还需要注意不同实验的实验原理和操作的步骤。21世纪教育网
二、典题剖析
【例1】如图3—4—1所示是刻度尺测量铅笔的长度，图中刻度尺的分度值为_____ ，读数时，视线要_____，图示中铅笔的长度为_____cm。
( http: / / www.21cnjy.com )
思路点拨：通过观察可知，刻度尺的分度值是1 mm；在读数时视线要与尺面垂直，并正对刻度线，且要估读到mm的下一位；铅笔测量的起始刻度线是零刻度线，可直接读数，铅笔的末端在5 cm后第8格和第9格的中间，因此物体的长度为5.83～5.86 cm。
解：l mm；与尺面垂直；5.84(在5．83～5．86 cm之间均可以)
规律总结：在精确测量时要估读到分度值的下一位，估读也要做到尽可能准确，不能偏差太大。21世纪教育网
【例2】在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5 V，电阻约为10Ω，滑动变阻器上标有“20Ω 1 A”字样，某同学已连接的部分电路如图3—4—2甲所示。21世纪教育网
( http: / / www.21cnjy.com )
(1)该同学连接的电路中有错误，请用笔在错误处画“×”标明。
(2)错误改正后，请你用笔画线代替导线，在图3—4—2甲中把电路连接完整。
(3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5 V，电流表示数如图3-4-2乙所示，则此时通过小灯泡的电流是______A，小灯泡的额定功率是______W。
(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是_______________________________________________________________
_________________________________________________________________。21世纪教育网

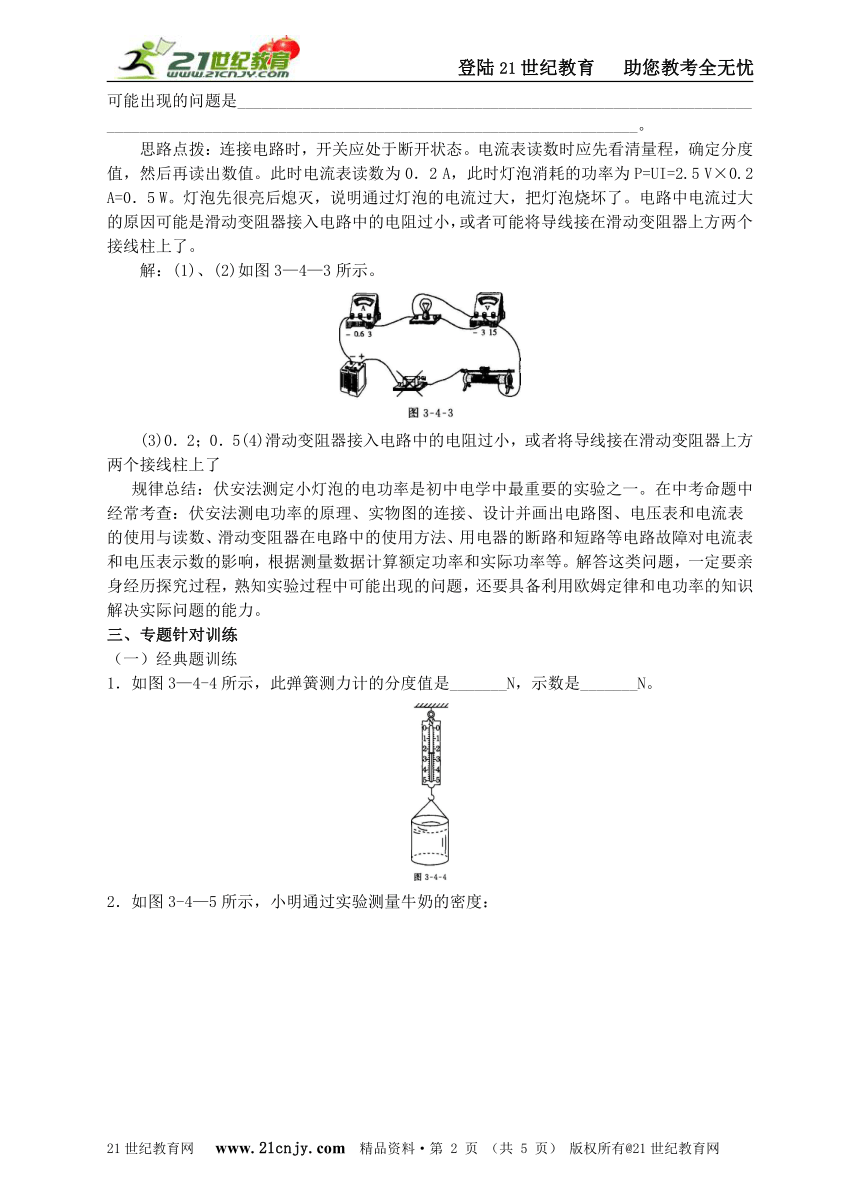

思路点拨：连接电路时，开关应处于断开状态。电流表读数时应先看清量程，确定分度值，然后再读出数值。此时电流表读数为0．2 A，此时灯泡消耗的功率为P=UI=2.5 V×0.2 A=0．5 W。灯泡先很亮后熄灭，说明通过灯泡的电流过大，把灯泡烧坏了。电路中电流过大的原因可能是滑动变阻器接入电路中的电阻过小，或者可能将导线接在滑动变阻器上方两个接线柱上了。
解：(1)、(2)如图3—4—3所示。
( http: / / www.21cnjy.com )
(3)0．2；0．5(4)滑动变阻器接入电路中的电阻过小，或者将导线接在滑动变阻器上方两个接线柱上了
规律总结：伏安法测定小灯泡的电功率是初中电学中最重要的实验之一。在中考命题中经常考查：伏安法测电功率的原理、实物图的连接、设计并画出电路图、电压表和电流表
的使用与读数、滑动变阻器在电路中的使用方法、用电器的断路和短路等电路故障对电流表和电压表示数的影响，根据测量数据计算额定功率和实际功率等。解答这类问题，一定要亲身经历探究过程，熟知实验过程中可能出现的问题，还要具备利用欧姆定律和电功率的知识解决实际问题的能力。21世纪教育网
三、专题针对训练
（一）经典题训练
1．如图3—4-4所示，此弹簧测力计的分度值是_______N，示数是_______N。
( http: / / www.21cnjy.com )
2．如图3-4—5所示，小明通过实验测量牛奶的密度：
( http: / / www.21cnjy.com )
(1)调节天平横梁平衡时，指针偏向分度盘中央红线的左侧，此时应向_______移动平衡螺母，才能使天平平衡。21世纪教育网
(2)他按甲、乙、丙图的顺序进行实验。根据图中数据可知：牛奶和烧杯的总质量为_______g，牛奶的密度为_______g／c m。
(3)为了更加准确地测量牛奶的密度，你认为图中合理的实验顺序为_______________ 。
3．在伏安法测量电阻的实验中，电路图及观察到的电流表和电压表的一组示数如图3—4—6所示，请记录：I=_____A，U=_____V，由此可算得待测电阻R=_____Ω，移动滑动变阻器的滑片P，使电压表的示数为2 V，此时待测电阻R=_____Ω。21世纪教育网
( http: / / www.21cnjy.com )
（二）08-09年中考真题精选
4．小明根据图3—4—7所示的情况，把它们的示数、测量结果分别记录在了每个图的下面。其中记录正确的是21世纪教育网( )
( http: / / www.21cnjy.com )
5．小航在实验室测量盐水密度。小航先将盐水倒人量筒，如图3—4—8甲所示，则盐水的体积为 cm3。接着小航用天平测出空烧杯的质量为30g，然后他将量筒中的盐水全部倒入烧杯，用天平测量烧杯和盐水的总质量，天平平衡时的情景如图3—4—8乙所示，则烧杯和盐水的总质量为______g。请你根据以上实验数据计算出盐水的密度为______kg／m。
( http: / / www.21cnjy.com )
6．请记录下列量具所测物理量的数值。
(1)如图3—4—9中所测物体的长度是______mm。21世纪教育网
( http: / / www.21cnjy.com )
(2)如图3—4—10中电流表的示数是______A。
( http: / / www.21cnjy.com )
(3)如图3—4—11中电能表的示数是______kW·h。
参考答案：
三、l．0.2；2.4
点拔：使用弹簧测力计时，一定要认清分度值，分度值为每一小格表示的数值，此弹簧测力计的分度值为0．2 N，从题图中指针的位置可读出示数为2.4 N。
2．(1)右
(2)150；1.2
(3)乙、丙、甲
点拨：(1)指针指在分度盘中央红线上标志着天平横梁平衡，指针偏向于分度盘中央红线左侧，说明横粱左低右高，只有向右移动平衡螺母，才能使天平平衡。(2)天平在使用过程中，因为游码没有移动，故砝码的质量也就是牛奶和烧杯的总质量，其总质量为1 50g，烧杯的质量为30g，牛奶盼质量为120g，通过量筒示数可知，牛奶的体积为l00 mL，由可知，牛奶的密度为1.2 g／cm。21世纪教育网
(3)当把烧杯中牛奶倒入量筒中时，不可能把全部牛奶都倒入量筒中，因此，量筒中牛奶的质量小于算出的质量，从而造成误差，可以最后称出空烧杯和附着在烧杯上牛奶的总质量，从而减小误差。
3．0．5；4；8；8
点拨：电流表和电压表读数时首先要认清量程和分度值，然后读出指针所指示的数值。待测电阻R=，电阻是导体本身的一种性质，其大小与加在它两端的电压和通过它的电流大小无关，它两端的电压改变时，电阻的大小不变。
4．C
点拨：A中电流表的示数为0．36 A；B中木块的长度为1．80 cm；D中测力计的示数为2．6 N。
5．30；63；1．1×10
点拨：由量筒的示数可知盐水的体积为30 cm，天平的示数为63g，盐水的质量为63g一30g=33g，则盐水的密度=1.1×10kg／m。
6．(1)145．5 (2)2．5 (3)6 167.321世纪教育网
点拨：(1)用刻度尺测长度时要估读到分度值的下一位，同时注意题意要求的单位是“mm”。(2)电流表在读数时要由接线柱的接线情况确定量程后，再根据相应量程确定分度值并读数。(3)电能表示数器中最后一位为小数。
