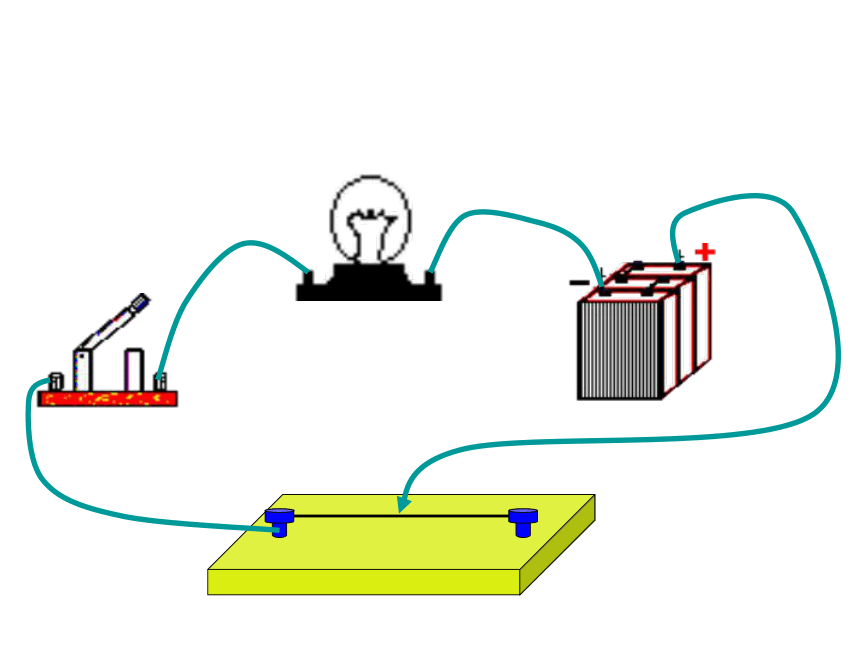

变阻器执教人：杨贤电灯为何会有明暗的变化探究小实验器材：

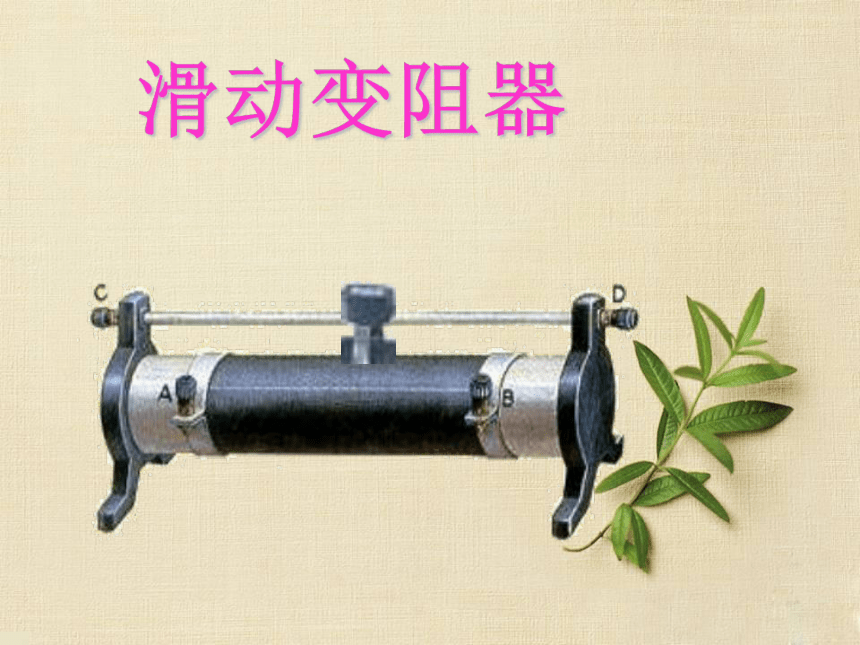

灯泡、开关、导线、铅笔芯、夹子变阻器用什么材料好滑动变阻器

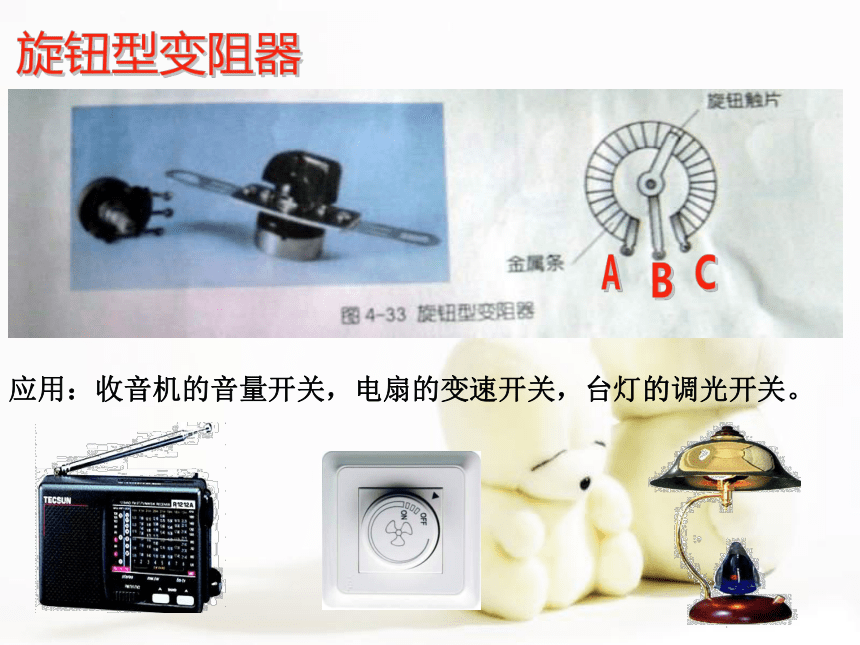

二、电阻箱电位器微调电位器变阻器的工作原理改变电阻线在电路中的长度，
来改变电阻，从而改变电流大小。接线柱滑动触头（滑片）瓷筒线圈接线柱P支架支架认识滑动变阻器的结构分组实验：
1、滑动变阻器有四个接线拄，
该怎样连入电路起到改变电阻大小的作用？2、想一想电流流过滑动变阻器的哪一部分P向右变亮，向左变暗向右变亮，向左变暗
向左变亮，向右变暗
向左变亮，向右变暗P滑动变阻器接入电路的电阻丝都是PB段，滑片移动， PB段长度在变，电阻也在变。
滑动变阻器接入电路的电阻丝都是PA段，滑片移动， PA段长度在变，电阻在变。
向右变亮，向左变暗
向右变亮，向左变暗
向左变亮，向右变暗向左变亮，向右变暗1、CD是金属杆相当于导线电阻为零。2、AB是一个定值电阻，阻值不变，电阻值最大。3、为了使变阻器起到变阻作用，必须一上一下连接总结：演示实验大家观察到什么现象？ 在开关闭合前，为了保护好电路，
要把滑动变阻器调到阻值最大端分析灯泡熄灭的原因？如图所示表示汽车上自动测定油箱内油面高度的装置，P是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，请说明它的电学工作原理。APab当油面上升时，浮球上升，滑片P向下滑动，滑动变阻器电阻变小，电流变大，电流表示数变大，油量表示数变大。Thank you:)
