(共22张PPT)

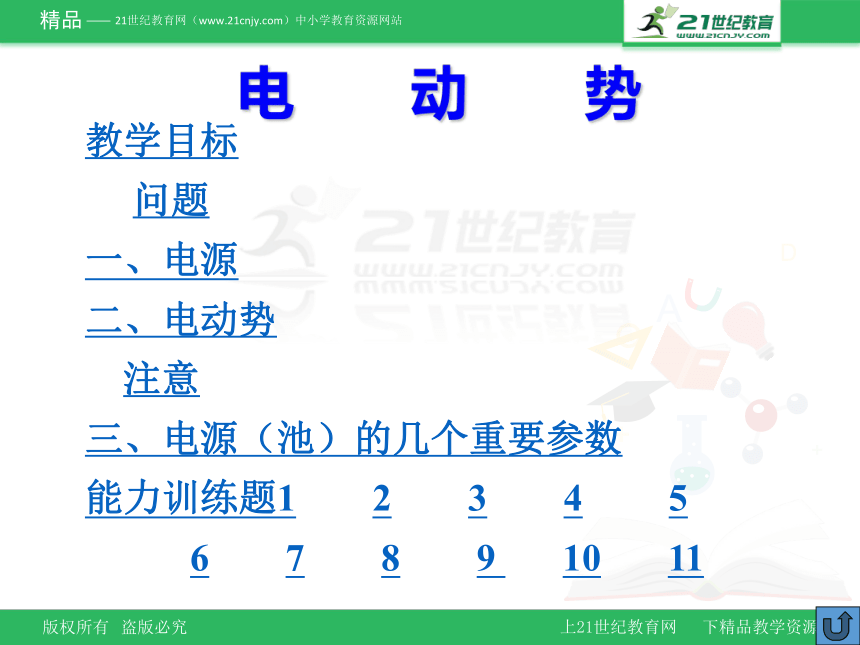

电动势
教学目标
问题
一、电源
二、电动势
注意
三、电源(池)的几个重要参数
能力训练题1 2 3 4 5
6 7 8 9 10 11
电动势

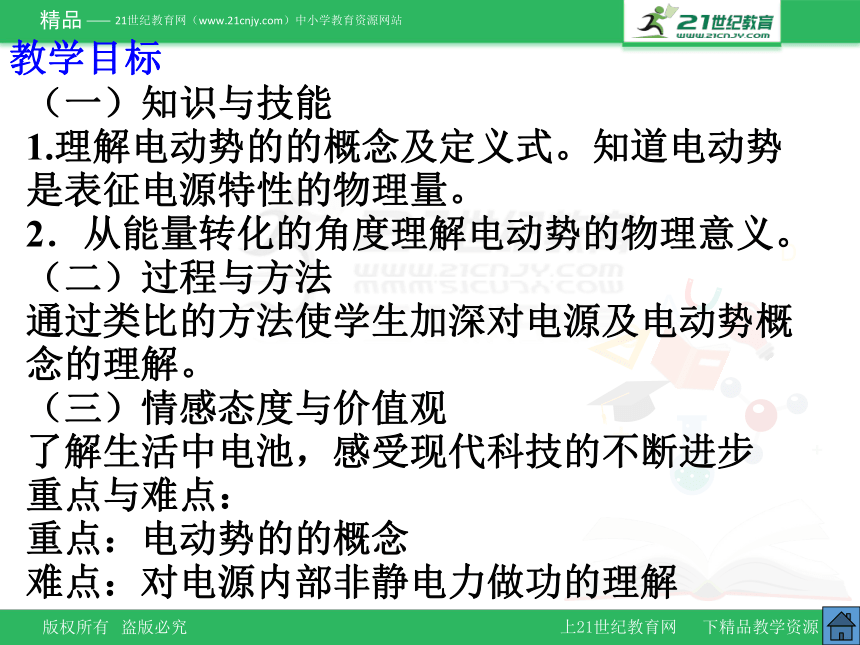

教学目标
(一)知识与技能
1.理解电动势的的概念及定义式。知道电动势是表征电源特性的物理量。
2.从能量转化的角度理解电动势的物理意义。
(二)过程与方法
通过类比的方法使学生加深对电源及电动势概念的理解。
(三)情感态度与价值观
了解生活中电池,感受现代科技的不断进步
重点与难点:
重点:电动势的的概念
难点:对电源内部非静电力做功的理解

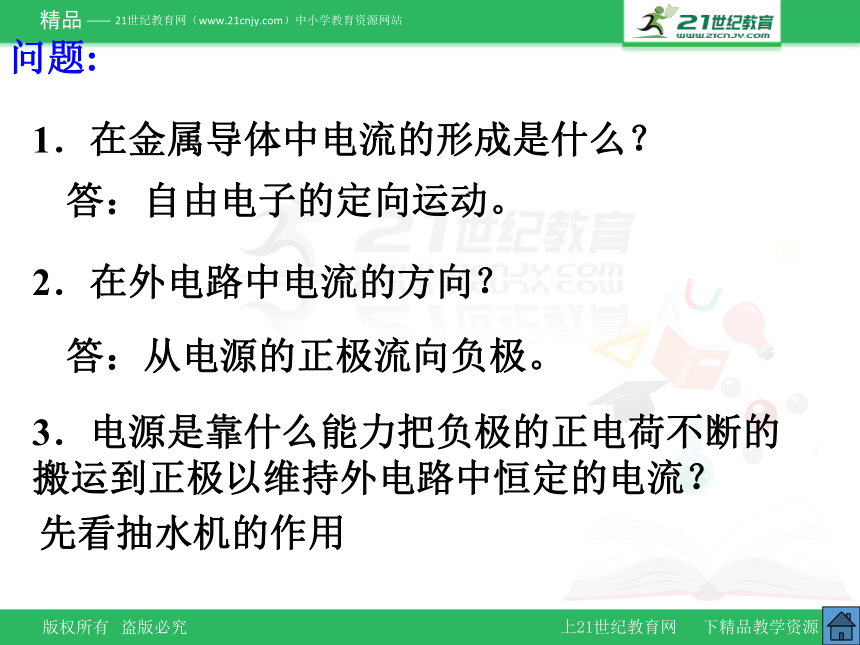

问题:
1.在金属导体中电流的形成是什么?
2.在外电路中电流的方向?
3.电源是靠什么能力把负极的正电荷不断的搬运到正极以维持外电路中恒定的电流?
答:自由电子的定向运动。
答:从电源的正极流向负极。
先看抽水机的作用

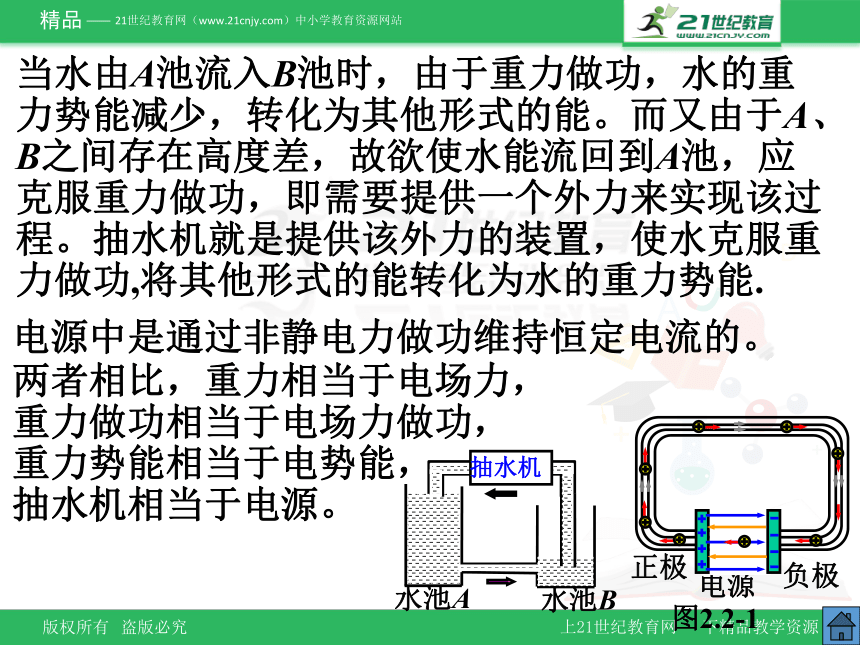

当水由A池流入B池时,由于重力做功,水的重力势能减少,转化为其他形式的能。而又由于A、B之间存在高度差,故欲使水能流回到A池,应克服重力做功,即需要提供一个外力来实现该过程。抽水机就是提供该外力的装置,使水克服重力做功,将其他形式的能转化为水的重力势能.
两者相比,重力相当于电场力,
重力做功相当于电场力做功,
重力势能相当于电势能,
抽水机相当于电源。
水池A
水池B
抽水机
正极
负极
电源
图2.2-1
电源中是通过非静电力做功维持恒定电流的。

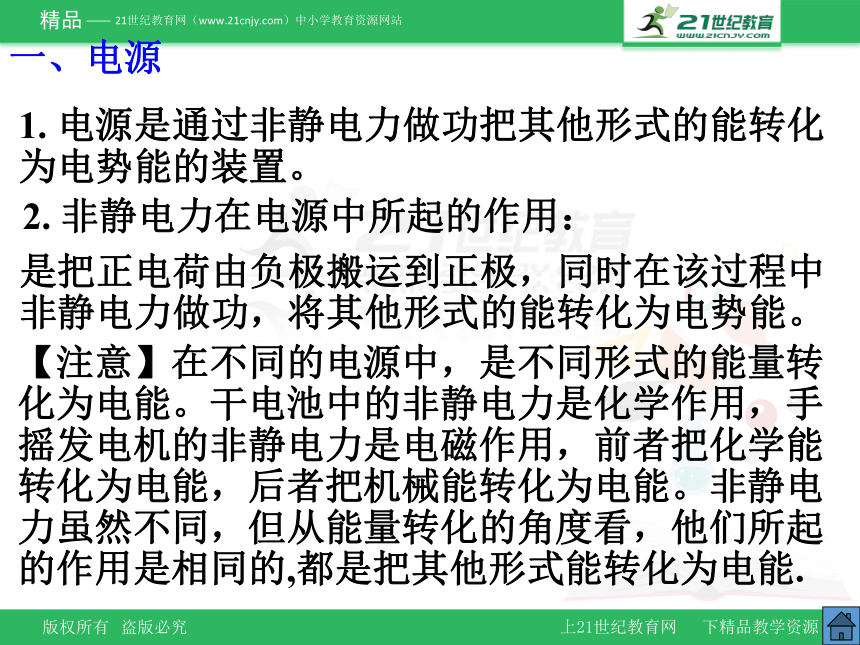

一、电源
1. 电源是通过非静电力做功把其他形式的能转化为电势能的装置。
是把正电荷由负极搬运到正极,同时在该过程中非静电力做功,将其他形式的能转化为电势能。
2. 非静电力在电源中所起的作用:
【注意】在不同的电源中,是不同形式的能量转化为电能。干电池中的非静电力是化学作用,手摇发电机的非静电力是电磁作用,前者把化学能转化为电能,后者把机械能转化为电能。非静电力虽然不同,但从能量转化的角度看,他们所起的作用是相同的,都是把其他形式能转化为电能.

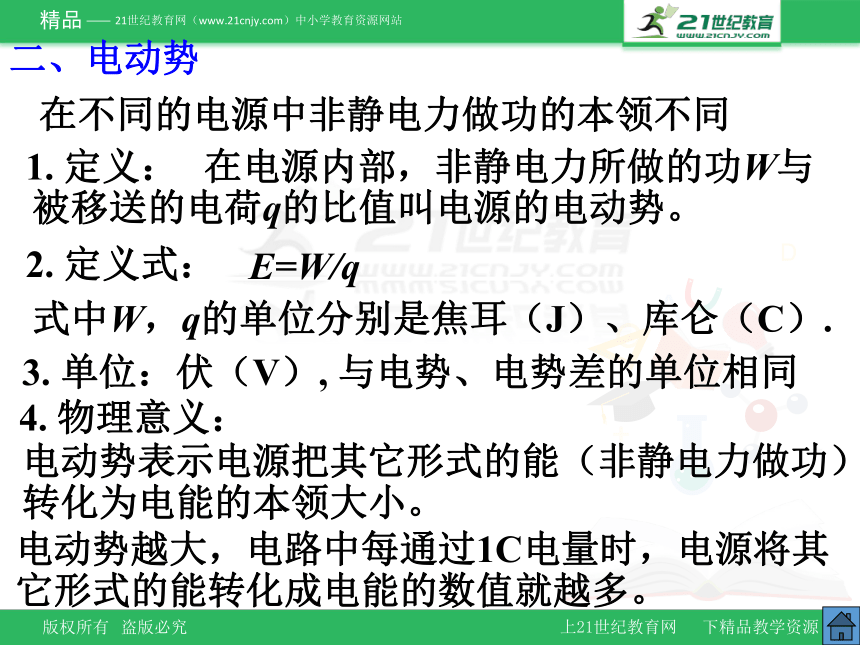

二、电动势
在不同的电源中非静电力做功的本领不同
在电源内部,非静电力所做的功W与被移送的电荷q的比值叫电源的电动势。
1. 定义:
式中W,q的单位分别是焦耳(J)、库仑(C).
2. 定义式:
E=W/q
3. 单位:伏(V), 与电势、电势差的单位相同
电动势表示电源把其它形式的能(非静电力做功)转化为电能的本领大小。
4. 物理意义:
电动势越大,电路中每通过1C电量时,电源将其它形式的能转化成电能的数值就越多。

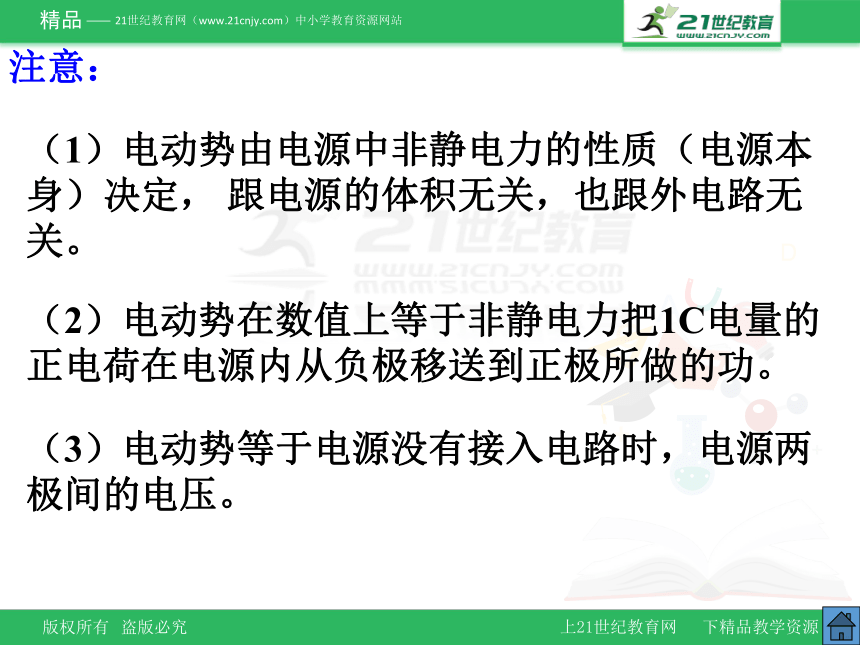

注意:
(1)电动势由电源中非静电力的性质(电源本身)决定, 跟电源的体积无关,也跟外电路无关。
(3)电动势等于电源没有接入电路时,电源两极间的电压。
(2)电动势在数值上等于非静电力把1C电量的正电荷在电源内从负极移送到正极所做的功。

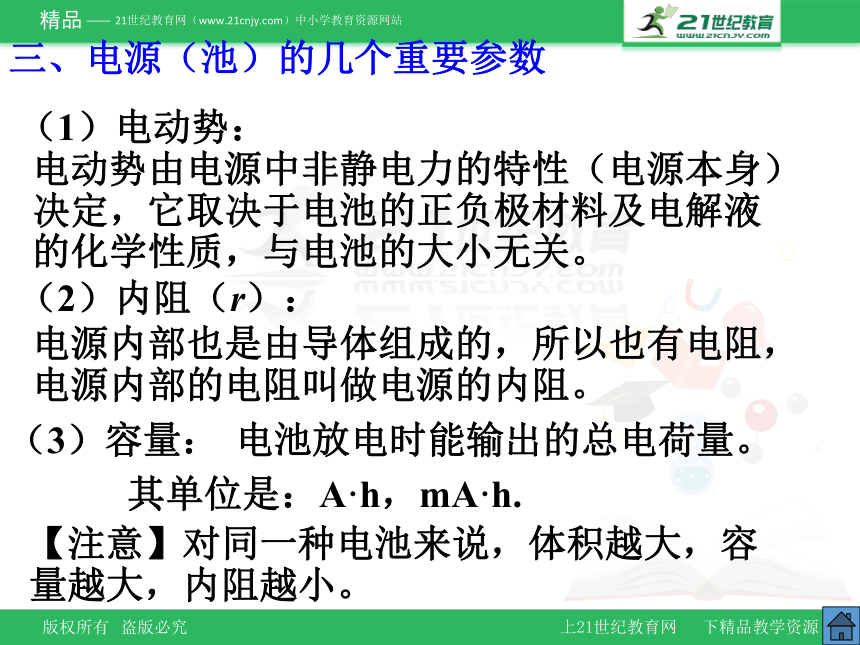

三、电源(池)的几个重要参数
电动势由电源中非静电力的特性(电源本身)决定,它取决于电池的正负极材料及电解液的化学性质,与电池的大小无关。
电源内部也是由导体组成的,所以也有电阻,电源内部的电阻叫做电源的内阻。
(3)容量:
【注意】对同一种电池来说,体积越大,容量越大,内阻越小。
其单位是:A·h,mA·h.
电池放电时能输出的总电荷量。
(2)内阻(r):
(1)电动势:
能力训练题1
1.电源是通过 做功把 能转化为 能的装置。

非静电力
其它
能力训练题2
2.某种电池的电动势为1.2V,表明在电池内部,当化学能转化为 能,可使4C的电荷增加 的电势能。
电势
4.8J
能力训练题3
3.某蓄电池上标有“1.5A h”,指的是电池的容
量,表示 。
电池放电时能输出的总电荷量为
1.5×3600=5400C。
能力训练题4
4.举出五个生活中的常用电
池: 、 、 、 、

锌汞电池
干电池
铅蓄电池
锂电池
太阳电池
能力训练题5
5.关于电源电动势,以下说法正确的是 ( )
A.由电动势E=W/q,可知E跟q成反比,电路中移送的电荷越多,电动势越小
B.由电动势E=W/q,可知E跟W成正比,电源做的功越多,电动势越大
C.由电动势E=W/q,可知电动势E的大小跟W和q的比值相等,跟W的大小和q的大小无关,由电源本身决定
D.以上说法都不对
C
能力训练题6
6、单位电量的电荷在电场力的作用下沿闭和电路移动一周所释放的能量大小决定于( )
A、电源电动势
B、电流强度大小
C、电源的内阻
D、电路的总电阻
A
能力训练题7
7、用一个电压表直接接在电源两端,测得电压表的读数为2.8V,则电源的电动势 ( )
A.E应为2.8V
B.E应比2.8V稍大
C.E应比2.8V稍小
D.无法确定,因为电压表的读数是电源的内电压。
B
能力训练题8
8. 关于电源,以下说法正确的是( )
A.1号干电池比5号干电池大,所以电动势也大
B.1号干电池比5号干电池大,但是电动势相等,内电阻相同
C.电动势的大小随外电路的电阻增大而增大
D.电动势由电源中非静电力的特性决定,跟电源的体积无关,也跟外电路无关
D
能力训练题9
9.铅蓄电池的电动势为2V,这表示 ( )
A.电路中每通过1C电荷量,电源把2J的化学能转变为电能
B.蓄电池两极间的电压为2V
C.蓄电池能在1s内将2J的化学能转变成电能
D.蓄电池将化学能转变成电能的本领比一节干电池(电动势为1.5V)的大
A D
能力训练题10
10.锌汞电池的电动势为1.2V,这表示( )
A.电路中每经过1s电源把1.2J的化学能转变为电能
B.电路中电流为1A时,电池每经过1s电源把1.2J的化学能转变为电能
C.电路中每通过1C电荷量,电源将1.2J的化学能转变成电能
D.锌汞电池将化学能转变成电能的本领比一节干电池(电动势为1.5V)的大
BC
B组能力训练题11.
电源电动势为E,内阻为r,向可变电阻R供电,关于路端电压的说法正确的是 (   )
A.因为电源电动势不变,所以路端电压也不变
B.因为U=IR,所以当I增大时,路端电压也增大
C.因为U=E-Ir,所以当I增大时,路端电压下降
D.若外电路断开,则路端电压为零
C
谢谢
