3.1 透镜

课件21张PPT。透 镜

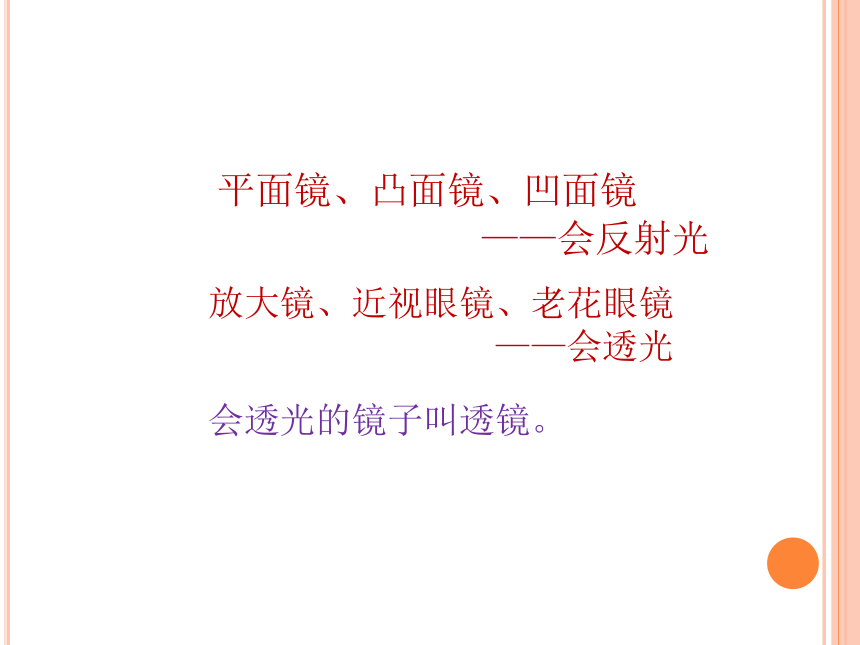

　　平面镜、凸面镜、凹面镜　　　　　　　　　——会反射光　　会透光的镜子叫透镜。　　放大镜、近视眼镜、老花眼镜
　　　　　　　　　　——会透光中间厚、边缘薄的是凸透镜；
中间薄、边缘厚的是凹透镜。

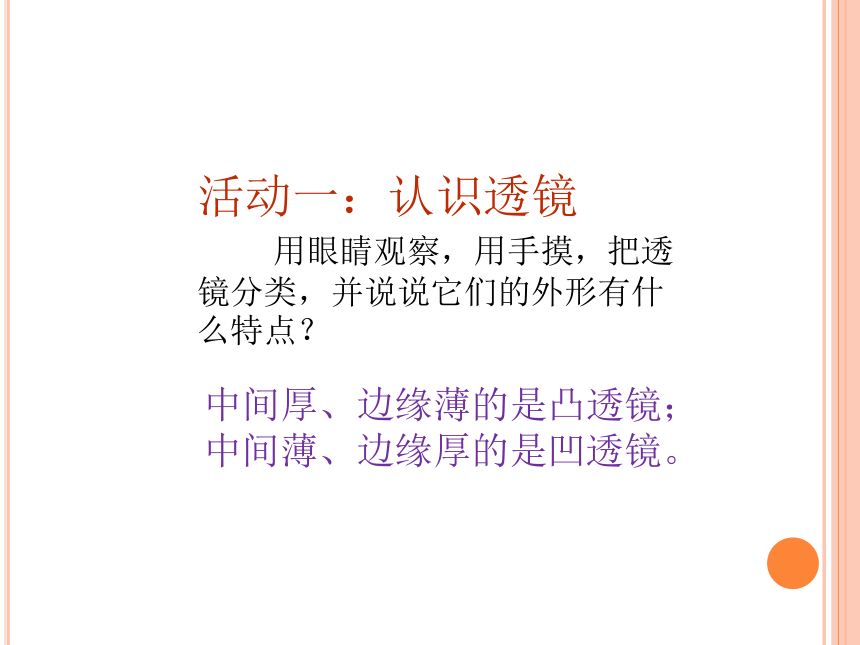

活动一：认识透镜

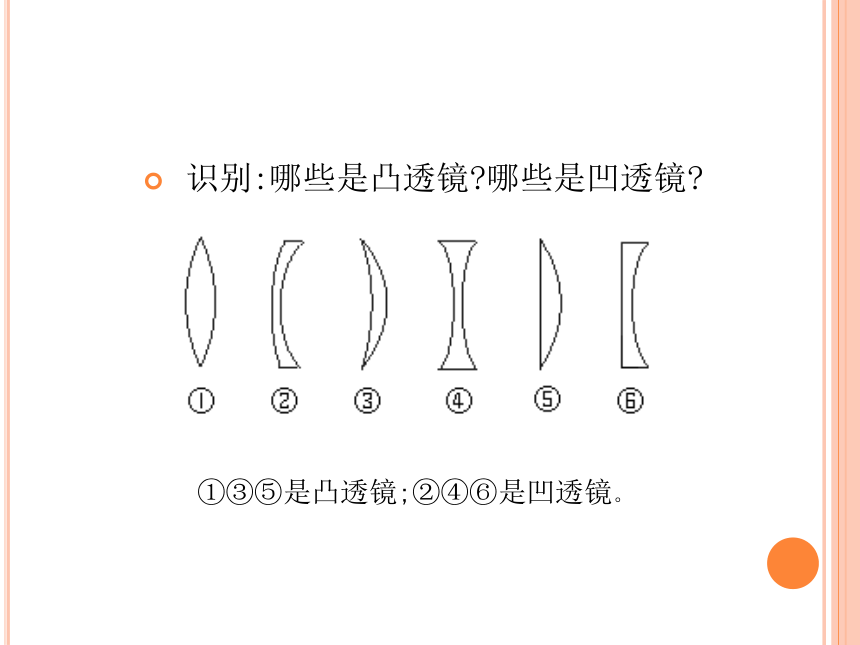

　　用眼睛观察，用手摸，把透镜分类，并说说它们的外形有什么特点？ 识别:哪些是凸透镜?哪些是凹透镜?
①③⑤是凸透镜;②④⑥是凹透镜。

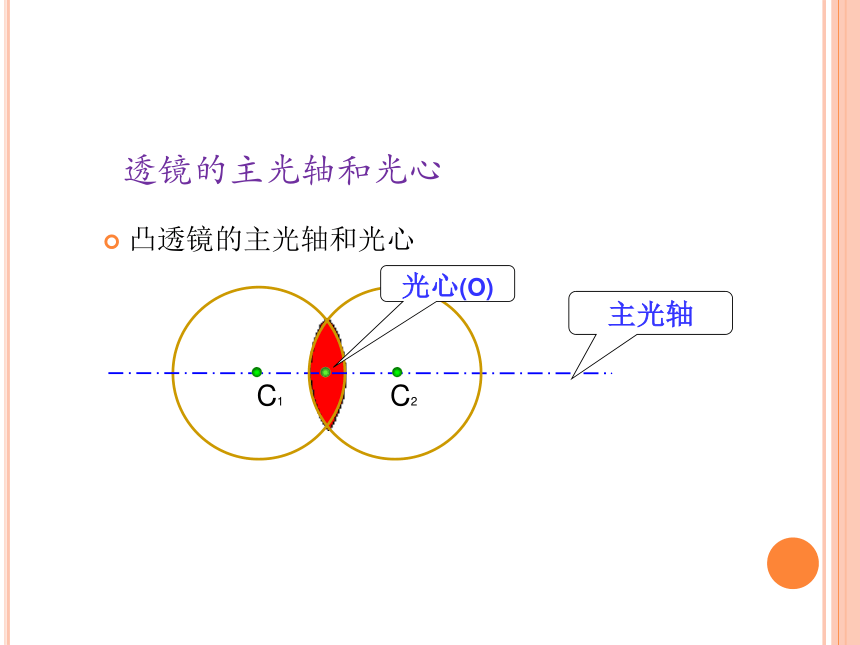

透镜的主光轴和光心凸透镜的主光轴和光心 C1 C2主光轴光心(O)凹透镜的主光轴和光心

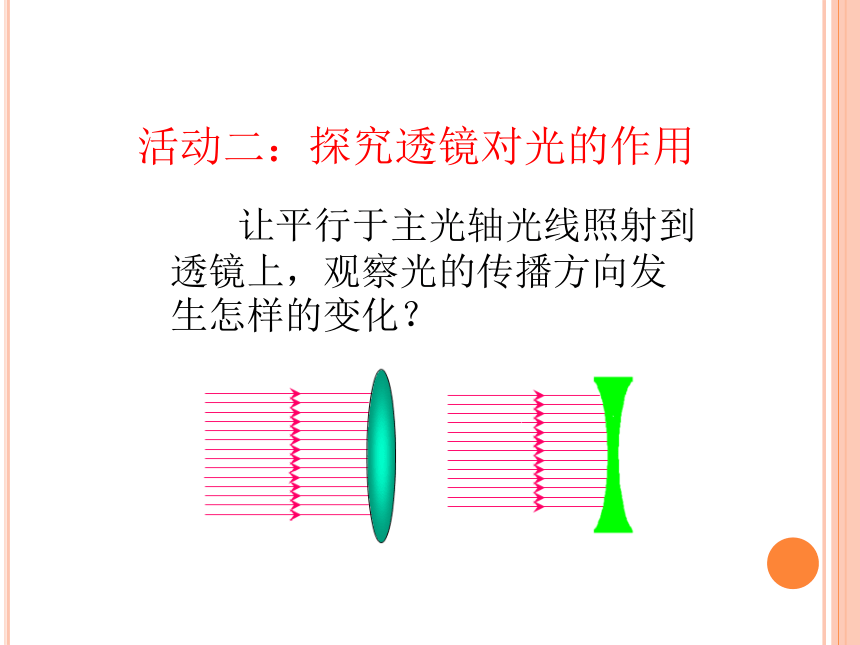

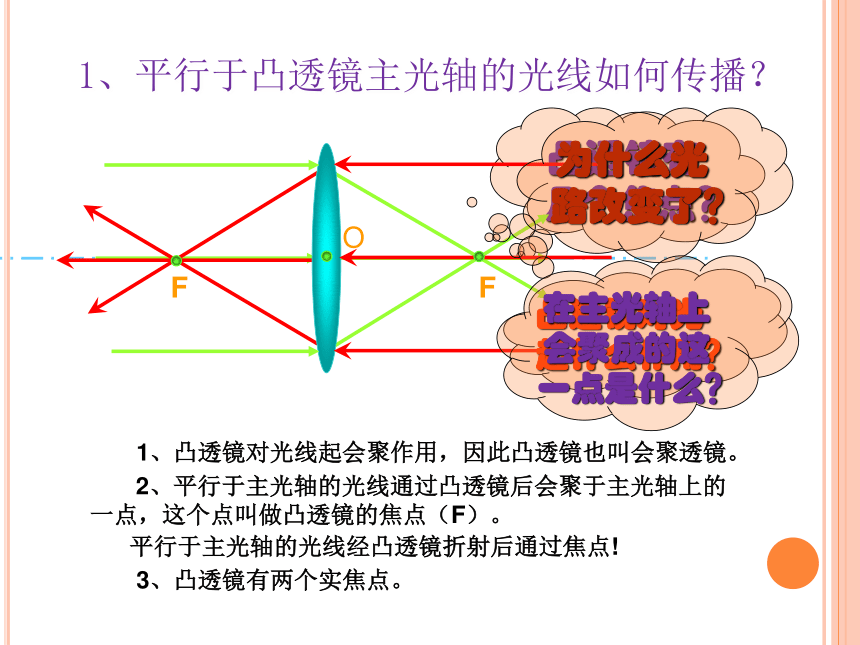

C2 C1主光轴光心(O)活动二：探究透镜对光的作用　　让平行于主光轴光线照射到透镜上，观察光的传播方向发生怎样的变化？凸透镜有几个焦点？1、平行于凸透镜主光轴的光线如何传播？OFF3、凸透镜有两个实焦点。 2、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。为什么光路改变了？ 1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。 平行于主光轴的光线经凸透镜折射后通过焦点!凸透镜对光起什么作用？在主光轴上会聚成的这一点是什么？2、平行于凹透镜主光轴的光线如何传播？FF凹透镜对光线起什么作用？凹透镜有焦点吗？凹透镜有几个虚焦点？ 2、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。 1、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。 平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点!凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。活动三：测量凸透镜的焦距 　　测量方法：将平行光照射到凸透镜上，调节光屏的位置，使上面的光斑最亮、最小，再读出这时光屏到透镜的距离就是焦距。 学到了什么？1、什么是凸透镜？什么是凹透镜？
2、透镜对光的作用
凸透镜对光有会聚作用；
凹透镜对光有发散作用
3、有关透镜的几个名词
主光轴
光心
焦点
焦距
学得怎样？１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲试试看Ｆ2、完成下列光路图ＦFFFF　　１、郊游的时候，为什么不能把剩有液体的玻璃瓶扔在森林里？　　这是由于水进入饮料瓶后对光的作用相当于一个
_____镜，它对太阳光有____ 作用，可能会导致森
林火灾。
凸透会聚物理与生活２、是谁惹的祸吗？
　　一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
作业　　二、收集你周围有哪些透镜；查阅资料，了解透镜的多种用途。
　　一、完成本节课后习题，并 将3、4、5题做在课堂作业本上；
谢谢！通过光心的光线传播方向不改变。
FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线
