2009～2010学年度第二学期九年级新课程结束考试物理试卷
时间：７０分钟 总分：９0分 命题人：高小娟　萧凌
一、选择题：本大题共10小题,每小题2分,共20分.在每小题给出的四个选项中,只有一项是符合题目要求的,请将正确选项的代号填涂在题后对应的位置上．
1．图１所示，下列属于省力杠杆的是 （　　）
2．图2所示，甲图所示的杠杆是平衡的。若如乙图所示，在支点两侧的物体下方分别加挂一个等重的物体，杠杆( )
A.仍能平衡
B.不能平衡，A端上升
C.不能平衡，B端上升
D.无法判断
3．下列现象中，通过做功改变物体内能的是（ ）
A．用锤子敲打钢板，锤子和钢板都会变热 B．石头被太阳晒热
C．单缸四冲程汽油机的排气冲程 D．冬天，暖气使房间变暖
4．图3所示，用电流表测量电路干路电流时，电路图正确的是( )
5．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．使用测电笔不能用手接触笔上任何金属部分
C．只有高压线路才会发生触电
D．有人触电时，用干燥的竹竿或木棍将人与火线拨开
6．回顾初中学习物理时所用的各种科学方法，下列说法错误的是( )
A．用磁感线来形象地描述磁场，这是利用了模型法
B．为观察玻璃瓶的形变，通过观察瓶塞上玻璃管中液面的变化，运用了放大法
C．发现导线太长而采取缠绕的方式从而制成滑动变阻器，利用了等效替代法
D．由电生磁联想到磁能否生电，采用的是逆向思考法
7．关于能源的利用和节能，下列说法正确的是( )
A．根据能量的守恒定律，能源的利用率应该是100%
B．由于能量不会消灭，也不会创生，总是守恒的，所以节约能源意义不大
C．节约能源只要提高节能意识就行，与科技进步无关
D．在能源的利用中，总会有一部分能源未被利用而损失掉

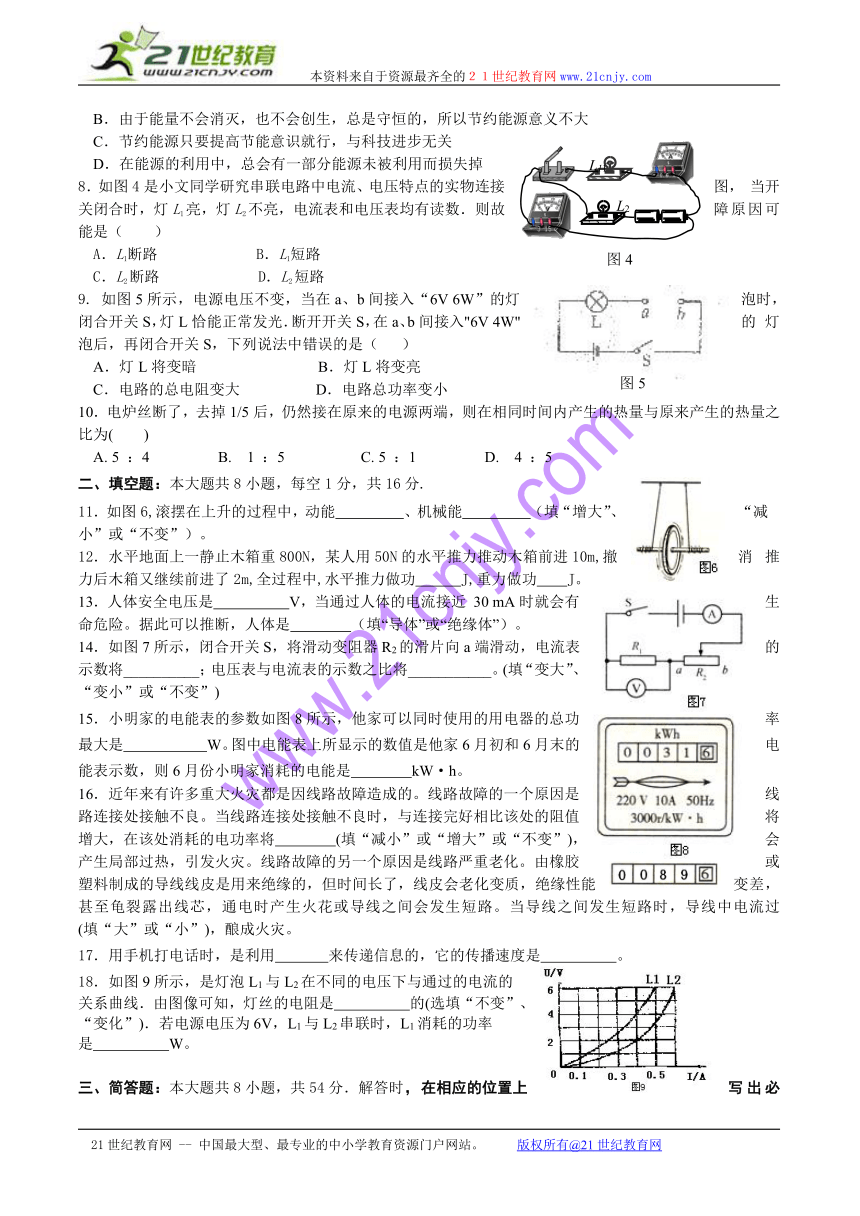

8．如图4是小文同学研究串联电路中电流、电压特点的实物连接图， 当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）
A．L1断路 B．L1短路
C．L2断路 D．L2短路
9. 如图5所示，电源电压不变，当在a、b间接入“6V 6W”的灯泡时，闭合开关S，灯L恰能正常发光．断开开关S，在a、b间接入"6V 4W"的灯泡后，再闭合开关S，下列说法中错误的是（ ）
A．灯L将变暗 B．灯L将变亮
C．电路的总电阻变大 D．电路总功率变小
10．电炉丝断了，去掉1/5后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为( )
A. 5 ：4 B. 1 ：5 C. 5 ：1 D. 4 ：5
二、填空题：本大题共8小题，每空1分，共16分.
11．如图6,滚摆在上升的过程中，动能 、机械能 （填“增大”、“减小”或“不变”）。
12．水平地面上一静止木箱重800N，某人用50N的水平推力推动木箱前进10m,撤消推力后木箱又继续前进了2m,全过程中,水平推力做功 J,重力做功 J。
13．人体安全电压是 V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是 （填“导体”或“绝缘体”）。
14．如图7所示，闭合开关S，将滑动变阻器R2的滑片向a端滑动，电流表的示数将__________；电压表与电流表的示数之比将___________。(填“变大”、 “变小”或“不变”)
15．小明家的电能表的参数如图8所示，他家可以同时使用的用电器的总功率最大是 W。图中电能表上所显示的数值是他家6月初和6月末的电能表示数，则6月份小明家消耗的电能是 kW·h。
16．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。
17．用手机打电话时，是利用 来传递信息的，它的传播速度是　　　 　。
18．如图9所示，是灯泡L1与L2在不同的电压下与通过的电流的
关系曲线．由图像可知，灯丝的电阻是 的(选填“不变”、
“变化”)．若电源电压为6V，L1与L2串联时，L1消耗的功率
是 W。
三、简答题：本大题共8小题，共54分．解答时，在相应的位置上写出必要的公式和文字说明.
19.2’(1)如图是一个瓶盖起子，请标出支点O和阻力F2。
2’(2)如图所示，教室中有两盏照明灯．由一个开关控制，两盏灯之间互不影响，请你用笔画线代替导线，将电路图连接完整。
20.8’小明在“测滑轮组机械效率”的实验中，用如图10甲所示的滑轮组进行实验，实验数据如下表：
(1)分析表中数据，可知滑轮组的机械效率与物体上升的高度 ，与所提物体的重力大小 ；（均选填“有关”或“无关” ）
(2)请用实验中所测量的物理量符号写出计算机械效率的表达式η= ，并算出第4次实验的机械效率为 ；
(3)如果换用图10乙所示装置进行实验，把同一重物提升相同高度，需要做的额外功更 ， 所以机械效率更 ：
(4)关于用同一滑轮组提升重物时的机械效率，以下说法正确的是( )。
A．提升越重的物体，机械效率越大 B．有用功越大，机械效率一定越大
C.额外功越大，机擞效率一定越小 D．同一机械的机械效率是恒定不变的
21.9’在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2.5V。
(1)连接电路时．开关应 。
(2)请你用笔画线代替导线将图11中的电路连接完整。
(3)闭合开关前，应先将滑动变阻器的滑片移到 端(选填“A”或“B”)。闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 。
(4)排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2V时，电流表示数如图12所示，则通过小灯泡的电流为 A，此时小灯泡的实际功率为 W。
(5)由上表可知，小灯泡的额定功率为 W；小灯泡的实际功率随实际电压的增大而 (选填“增大”或“减小”)。
22.6’小明设计了一种“自动限重器”，如图13（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图13（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
（1）由图13（乙）中的图象可知，随着压力F的增大，压敏电阻R1的阻值将________。
（2）用笔画线代替导线将图13（甲）的电路连接完整。
（3）随着控制电路电流的增大，电磁铁的磁性将______，当电磁铁线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为_ _Ω。
23.4’ 阅读短文: 会发光的电磁翘翘板
小明制作了如图14(a)所示的电磁翘翘板参加学校的科技节活动．该电磁翘翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外绕有金属丝作为线圈，在线圈两端并联两只发光二极管(符号)，其电路如图l 4(b)所示．二极管具有单向导电性，电流只能从二极管的正极流入，负极流出．演示时，将塑料管上下翘动，磁铁便在线圈中左右移动，相当于线圈导体在磁场中做切割磁感线运动，这时会看见两只发光二极管轮流发光．请回答下列问题：
(1)电磁翘翘板中发光二极管轮流发光是根据　 　　　原理工作的，　　　　也是根据这一原理工作的(填“电动机”或“发电机")．
(2)电磁翘翘板上下翘动时，为什么发光二极管会轮流发光
24.6’斜面也是一种简单机械。如图15所示，已知斜面上木箱的质量m=40kg，人对木箱的拉力F=75 N，斜面长s=4 m，斜面高h=O．5 m。
求：①木箱受到的重力(g取10 N／kg)； ②斜面的机械效率。

25.9’小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．请你求解下列问题：
（1）水箱中水的质量；
（２）水吸收的热量【c水=4.2×103J／(kg·℃)】;
（３）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40％，求至少需要燃烧多少煤气（煤气的热值为q=4.2×107J／kg）
26.9’小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变）
求：（1）热水器的实际功率。
（2）通过热水器的电流。
（3）右图是小明家的供电线路。已知此时供电站输出的电压是220V，则供电站距他家多远？（已知每千米导线的电阻为5Ω）
图１
图２
A
A
A
A
+
_
+
_
+
_
+
_
A
B
C
D
图3
L11
L2
图4
图5
