19.1 家庭电路（同步练习）

21世纪教育网 –中小学教育资源及组卷应用平台
19.1 家庭电路
一．选择题（共14小题）
1．（2018 福建）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线ad断路
2．（2018 天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（　　）
A． B． C． D．
3．（2018 聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大

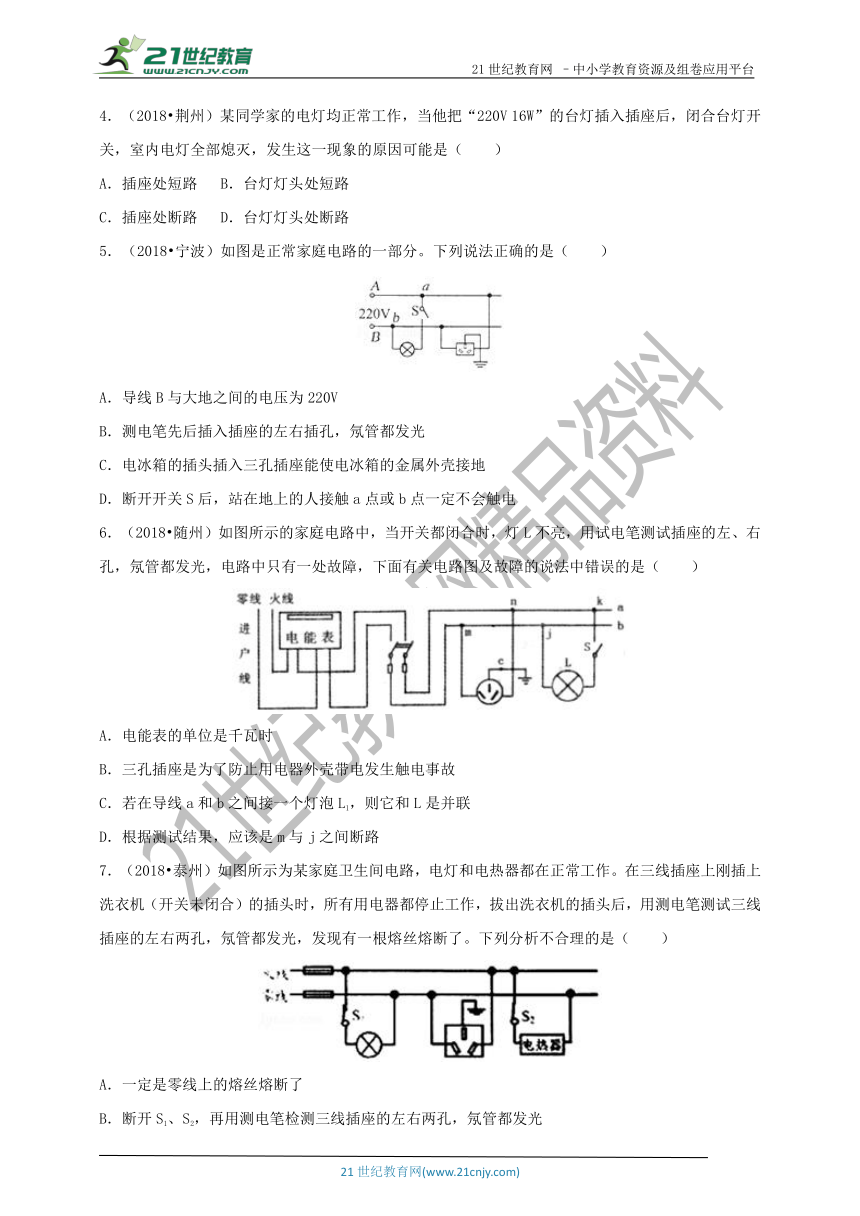

4．（2018 荆州）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（　　）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
5．（2018 宁波）如图是正常家庭电路的一部分。下列说法正确的是（　　）
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
6．（2018 随州）如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（　　）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
7．（2018 泰州）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（　　）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

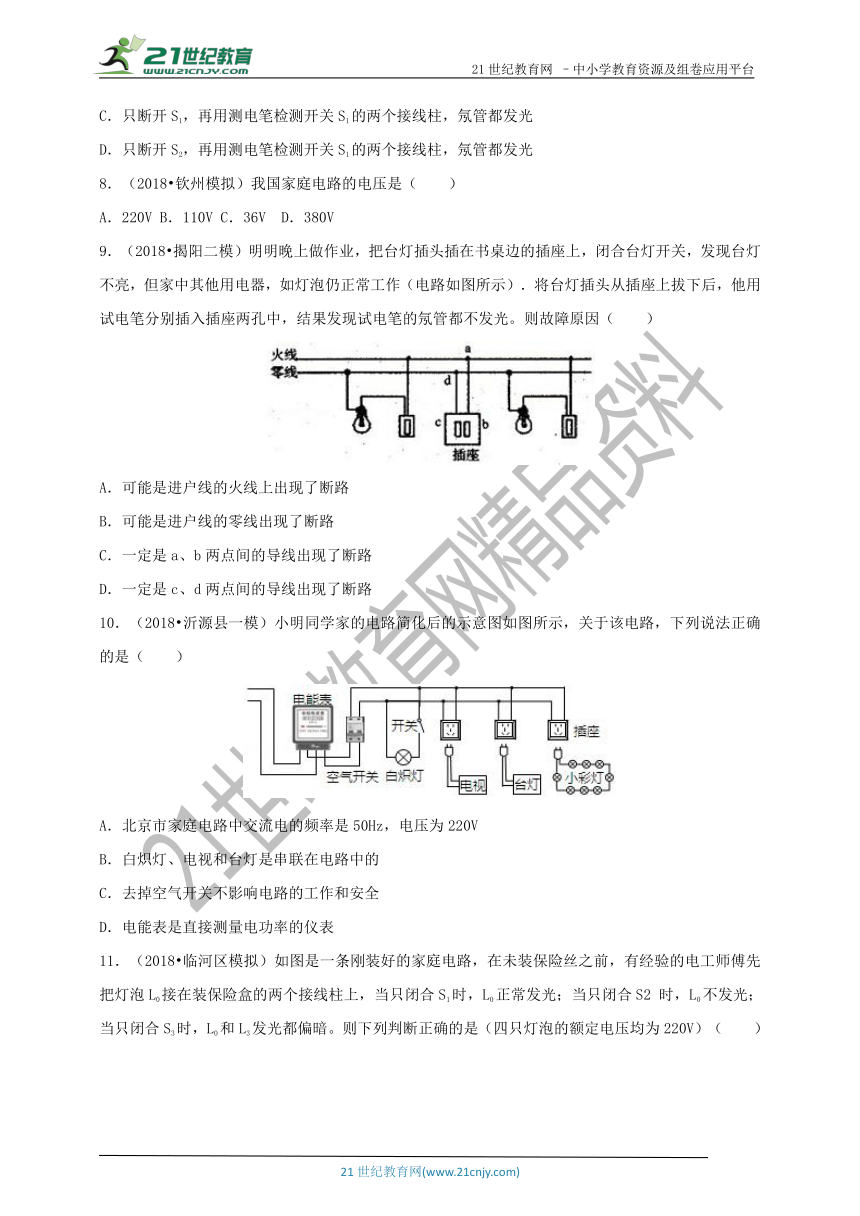

8．（2018 钦州模拟）我国家庭电路的电压是（　　）
A．220V B．110V C．36V D．380V
9．（2018 揭阳二模）明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光。则故障原因（　　）
A．可能是进户线的火线上出现了断路
B．可能是进户线的零线出现了断路
C．一定是a、b两点间的导线出现了断路
D．一定是c、d两点间的导线出现了断路
10．（2018 沂源县一模）小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是（　　）
A．北京市家庭电路中交流电的频率是50Hz，电压为220V
B．白炽灯、电视和台灯是串联在电路中的
C．去掉空气开关不影响电路的工作和安全
D．电能表是直接测量电功率的仪表
11．（2018 临河区模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2 时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
12．（2018 平邑县三模）如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（　　）
A．a B．a、b C．a、b、c D．a、b、c、d
13．（2018 铁西区模拟）某家庭电路的部分情况如图所示，下列说法正确的是（　　）
A．图中的两根进户线分别为火线和地线
B．零线在入户之前已经和大地相连
C．该电能表的标定电流为20A
D．当电路中发生漏电时空气开关会起到保护作用
14．（2018 高安市三模）小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）
A． B．
C． D．
　
二．填空题（共4小题）

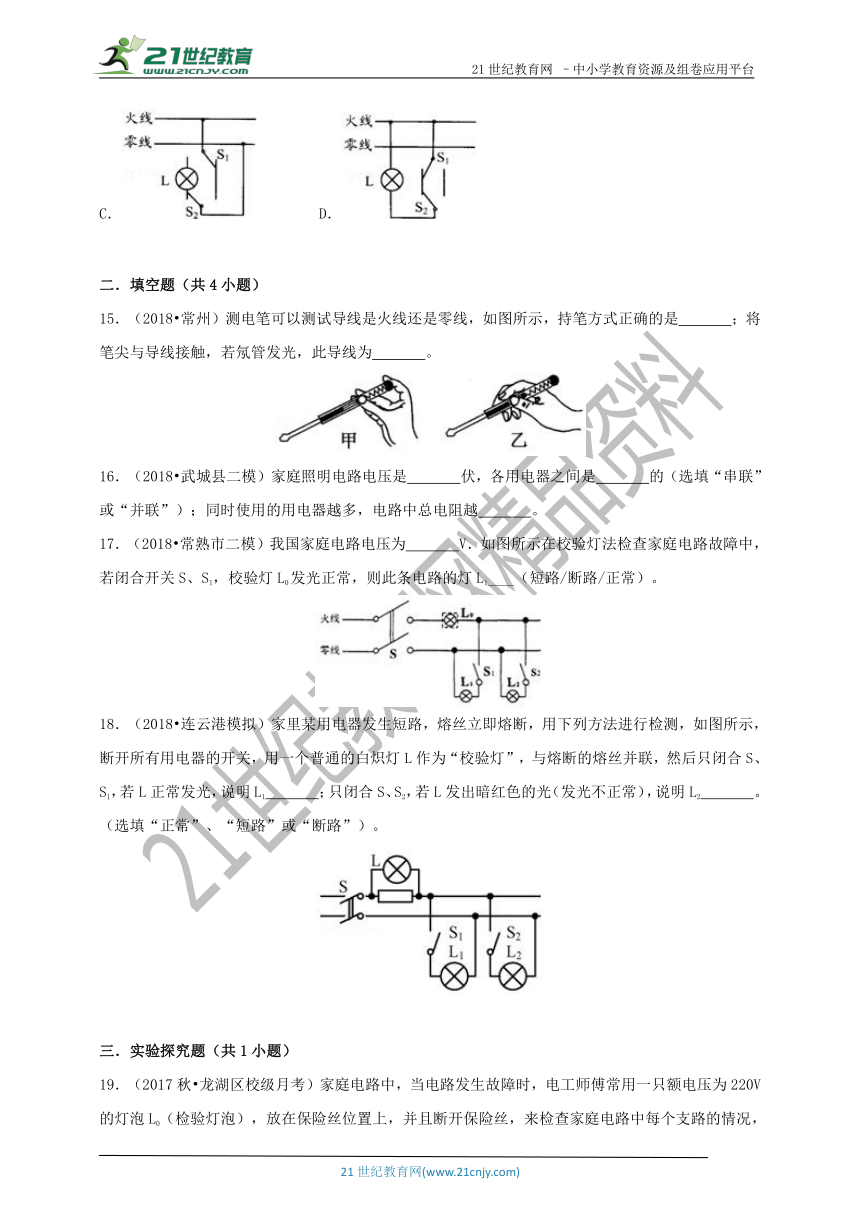

15．（2018 常州）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是　 　；将笔尖与导线接触，若氖管发光，此导线为　 　。
16．（2018 武城县二模）家庭照明电路电压是　 　伏，各用电器之间是　 　的（选填“串联”或“并联”）；同时使用的用电器越多，电路中总电阻越　 　。
17．（2018 常熟市二模）我国家庭电路电压为　 　V．如图所示在校验灯法检查家庭电路故障中，若闭合开关S、S1，校验灯L0发光正常，则此条电路的灯L1　 　（短路/断路/正常）。
18．（2018 连云港模拟）家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1　 　；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2　 　。（选填“正常”、“短路”或“断路”）。
　
三．实验探究题（共1小题）
19．（2017秋 龙湖区校级月考）家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路　 　。
（2）L0发光呈暗红色，说明该支路　 　。
（3）家庭电路中所有用电器都工作时，总电阻　 　。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是　 　（填字母）
（5）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　 　W。
　
四．计算题（共1小题）
20．（2017秋 紫金县校级月考）小明家新买的电热水器的铭牌信息如下：
额定电压 220V
额定功率 2200W
重量 3kg
（1）为了安全用电，该电热水器的电源插头应该是图中的　 　（A/B）图。
（2）电热水器正常工作30分钟消耗多少电能？
（3）如果小明家的电能表的规格是“220V 15A”，他在用电热水器的时候，还能不能同时用“220V 110w”的电脑？请通过计算回答。
（4）若将此电热水器接入110V电路中，它的实际功率是多少？（设电热水器的电阻不变）
　
　
一．选择题（共14小题）
1．（2018 福建）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线ad断路
【解答】解：用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良，故C正确，ABD错误。
故选：C。
　
2．（2018 天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（　　）
A． B． C． D．
【解答】解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；
故选：A。
　
3．（2018 聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【解答】解：A、插排上的插孔与指示灯是并联的，故A错误；
BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。
故选：D。
　
4．（2018 荆州）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（　　）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
【解答】解：室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的。
A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，其他灯不会发光，故A不符合题意；
B、若是台灯灯头处短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故B符合题意；
C、若插座处断路，则在没有插入台灯之前，不会导致短路，使保险丝熔断，故C不符合题意；
D、若台灯灯头处断路，闭合台灯开关，台灯不发光，室内电灯都发光，故D不符合题意。
故选：B。
　
5．（2018 宁波）如图是正常家庭电路的一部分。下列说法正确的是（　　）
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
【解答】解：由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
　
6．（2018 随州）如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（　　）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
【解答】解：
A、电能表是测量用电器消耗电能的仪表，单位是千瓦时，故A正确；
B、三孔插座中多出一个专门用于接地的孔，是为了让用电器的金属外壳与大地相连，当用电器外壳带电时，电流从地线导入大地，可以防止触电事故的发生，故B正确；
C、若在导线a和b之间接一个灯泡L1，即L1接在火线和零线之间，它和L是并联的，故C正确；
D、当开关都闭合时，灯L不亮，说明电路中可能有断路故障；用试电笔测试插座的左、右孔，氖管都发光，说明m、j都与火线相连，所以故障是m之前（m左侧）的零线断路，故D错。
故选：D。
　
7．（2018 泰州）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（　　）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【解答】解：
（1）在插上洗衣机（开关未闭合）的插头前，电灯和电热器都在正常工作，在插上洗衣机（开关未闭合）的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A合理；
（2）断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不合理；
（3）只断开S1，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过电热器与火线相连，测电笔的氖管发光，故C合理；
（4）只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D合理。
故选：B。
　
8．（2018 钦州模拟）我国家庭电路的电压是（　　）
A．220V B．110V C．36V D．380V
【解答】解：不同国家家庭电路的电压不同，我国家庭电路的电压是220V。
故选：A。
　
9．（2018 揭阳二模）明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光。则故障原因（　　）
A．可能是进户线的火线上出现了断路
B．可能是进户线的零线出现了断路
C．一定是a、b两点间的导线出现了断路
D．一定是c、d两点间的导线出现了断路
【解答】解：A、若进户线的火线上出现了断路，则所有用电器不工作。故A错误。
B、若进户线的零线出现了断路，则所有用电器不工作。故B错误。
C、闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作。说明其它支路是好的，问题出在台灯这条支路上。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光，说明插座与火线不通。故C正确。
D、c、d两点间的导线出现了断路，用试电笔分别插入插座两孔中，试电笔的氖管会发光。故D错误。
故选：C。
　
10．（2018 沂源县一模）小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是（　　）
A．北京市家庭电路中交流电的频率是50Hz，电压为220V
B．白炽灯、电视和台灯是串联在电路中的
C．去掉空气开关不影响电路的工作和安全
D．电能表是直接测量电功率的仪表
【解答】解：A、北京市家庭电路中使用的是交流电，电压是220V，频率是50Hz，故A正确；
B、白炽灯、电视和台灯工作时互不影响，所以它们并联在电路中，故B错误；
C、空气开关对电路起到保护作用，去掉空气开关一般不影响电路的正常工作，但一旦出现短路或干路电流过大时，会严重影响电路的安全，故C错误；
D、电能表是直接测量电功的仪表，故D错误。
故选：A。
　
11．（2018 临河区模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2 时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
【解答】解：
A、当只闭合S1时，L0正常发光，说明L0两端电压为220V，则灯泡L1分得电压为0，故灯泡L1所在支路存在短路，故A错误；
B、当只闭合S2时，L0不发光，说明L2所在支路断路，故B正确；
C、当只闭合S3时，L0和L3发光都偏暗，说明有电流通过L3，则L3所在支路正常，故C错误；
D、据上面的解答可知，装好保险丝，合上所有开关后，由于L1所在支路存在短路，所以会造成保险丝熔断，所有灯泡都不能发光，故D错误；
故选：B。
　
12．（2018 平邑县三模）如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（　　）
A．a B．a、b C．a、b、c D．a、b、c、d
【解答】解：将验电笔的笔尖接触a处，直接接在火线上，氖管发光；将验电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将验电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将验电笔的笔尖接触d处，下面是断路，直接接在零线上，氖管不发光。
故选：C。
　
13．（2018 铁西区模拟）某家庭电路的部分情况如图所示，下列说法正确的是（　　）
A．图中的两根进户线分别为火线和地线
B．零线在入户之前已经和大地相连
C．该电能表的标定电流为20A
D．当电路中发生漏电时空气开关会起到保护作用
【解答】解：A、进户线分为火线和零线，故A错误；
B、零线在入户之前已经和大地相连，故B正确；
C、电能表的标定电流为10A，额定最大电流为20A，故C错误；
D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，但此时空气开关不起作用，故D 错误。
故选：B。
　
14．（2018 高安市三模）小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）
A． B．
C． D．
【解答】解：A、如图，电路是断开的，灯泡不工作，当S1或S2移到另一端的触点，电路都是闭合电路，灯泡都能正常工作，并且开关接在了火线上，符合安全用电的要求；
B、如图，电路是断开的，灯泡不工作，当S1或S2移到另一端触点，电路都是闭合电路，灯泡都能正常工作，但是开关接在了零线上，不符合安全用电的要求；
C、如图，电路是断开的，灯泡不工作，当S1移到另一端触点，灯泡正常工作，但如果是S2移到另一端的触点，会造成电源的短路，烧坏电路，不符合安全用电的要求；
D、如图，电路是闭合电路，灯泡工作，当S1或S2移到另一端的触点，都能使电路断开，但是在此电路中灯泡和开关都接在了火线上，不符合安全用电的要求；
故选：A。
　
二．填空题（共4小题）
15．（2018 常州）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是　甲　；将笔尖与导线接触，若氖管发光，此导线为　火线　。
【解答】解：
用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；
将笔尖与导线接触，若氖管发光，说明接触的是火线；当氖管不亮时，说明接触的是零线。
故本题答案为：甲；火线。
　
16．（2018 武城县二模）家庭照明电路电压是　220　伏，各用电器之间是　并联　的（选填“串联”或“并联”）；同时使用的用电器越多，电路中总电阻越　小　。
【解答】解：（1）我国家庭电路电压为220V；
（2）家中使用的各类用电器可以单独工作，互不影响，因此它们之间的连接是并联；
（3）家庭电路中，同时工作的用电器越多，横截面积越大，所以电阻就越小。
故答案为：220；并联；小。
　
17．（2018 常熟市二模）我国家庭电路电压为　220　V．如图所示在校验灯法检查家庭电路故障中，若闭合开关S、S1，校验灯L0发光正常，则此条电路的灯L1　短路　（短路/断路/正常）。
【解答】解：我国家庭电路的电压是220V；
若该支路正常工作，则校验灯与其串联，校验灯上电压小于电源电压，既小于额电压，故发光不正常，发出暗红色的光；
当该支路短路时，校验灯直接接电源，达到额定电压故正常发光；
故答案为：220；短路。
　
18．（2018 连云港模拟）家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1　短路　；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2　正常　。（选填“正常”、“短路”或“断路”）。
【解答】解：家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，
当检验灯泡正常发光时，说明另一灯泡L1没有分到电压，该检验灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路；
若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一灯泡串联接在火线与零线之间，故该支路没有短路，故正常。
故答案为：短路；正常。
　
三．实验探究题（共1小题）
19．（2017秋 龙湖区校级月考）家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路　断路　。
（2）L0发光呈暗红色，说明该支路　正常　。
（3）家庭电路中所有用电器都工作时，总电阻　最小　。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是　A　（填字母）
（5）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　200　W。
【解答】解：
（1）将额定电压220V的“校验灯”L0，接在保险丝的两只接线柱上，是相当于把此灯串联接入电路中；当L0不亮时，说明该支路处于断路状态。
（2）闭合开关S和其他的一个开关，L0与L是串联的，L0发光呈暗红色时，说明L0分得的电压小于220V，故不能正常发光，这也说明L是正常的。
（3）在家庭电路中，所有用电器同时工作时，总电流最大，由R=知，此时总电阻最小。
（4）使用测电笔检验电路时，笔尖要接触导线，手与笔尾的金属体接触，故A正确。
（5）2500r/kW h表示的含义是：电路中每消耗1kW h的电能，电能表的转盘转2500转，
设用电器消耗的电能为W，根据题意得=，
解得W=kW h，
时间t=3min=h，
则用电器的功率为：
P===0.2kW=200W。
故答案为：（1）断路；（2）正常；（3）最小；（4）A；（5）200。
　
四．计算题（共1小题）
20．（2017秋 紫金县校级月考）小明家新买的电热水器的铭牌信息如下：
额定电压 220V
额定功率 2200W
重量 3kg
（1）为了安全用电，该电热水器的电源插头应该是图中的　B　（A/B）图。
（2）电热水器正常工作30分钟消耗多少电能？
（3）如果小明家的电能表的规格是“220V 15A”，他在用电热水器的时候，还能不能同时用“220V 110w”的电脑？请通过计算回答。
（4）若将此电热水器接入110V电路中，它的实际功率是多少？（设电热水器的电阻不变）
【解答】解：（1）热水器是金属外壳的，故外壳要接地，选用B；
（2）由P=可得，该电热水器正常工作30min消耗的电能：
W=Pt=2.2kW×0.5h=1.1kW h；
（3）小明家的电能表的规格是“220V 15A”，则电路中允许最大功率为：
P'=UI'=220V×15A=3300W；
热水器和电脑的总功率为：
P''=2200W+110W=2310W＜3300W，故能使用；
（4）热水器的电阻为：
R===22Ω；
此电热水器接入110V电路中，它的实际功率为：
P实际===550W。
　
