19.2-3 电流过大、安全用电（同步练习）

21世纪教育网 –中小学教育资源及组卷应用平台

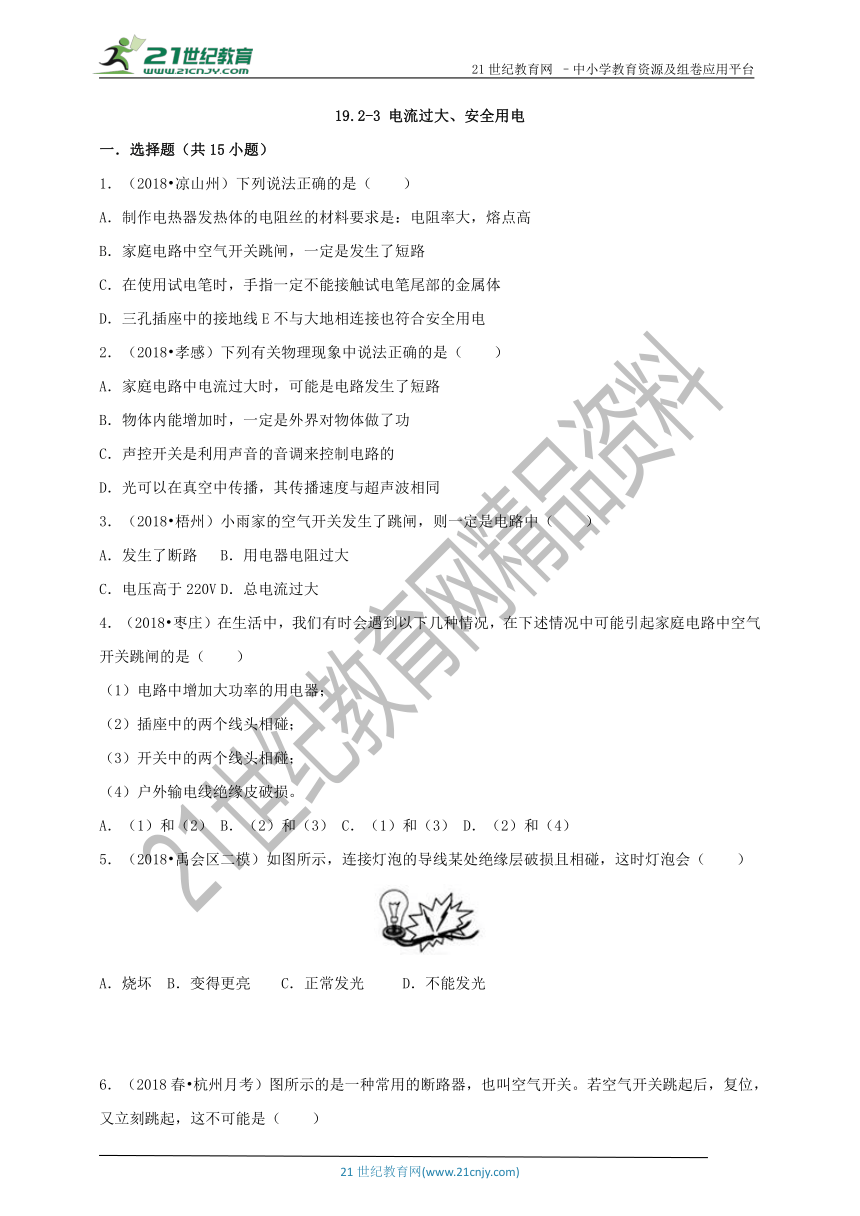

19.2-3 电流过大、安全用电
一．选择题（共15小题）
1．（2018 凉山州）下列说法正确的是（　　）
A．制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B．家庭电路中空气开关跳闸，一定是发生了短路
C．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D．三孔插座中的接地线E不与大地相连接也符合安全用电
2．（2018 孝感）下列有关物理现象中说法正确的是（　　）
A．家庭电路中电流过大时，可能是电路发生了短路
B．物体内能增加时，一定是外界对物体做了功
C．声控开关是利用声音的音调来控制电路的
D．光可以在真空中传播，其传播速度与超声波相同
3．（2018 梧州）小雨家的空气开关发生了跳闸，则一定是电路中（　　）
A．发生了断路 B．用电器电阻过大
C．电压高于220V D．总电流过大
4．（2018 枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
5．（2018 禹会区二模）如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（　　）
A．烧坏 B．变得更亮 C．正常发光 D．不能发光

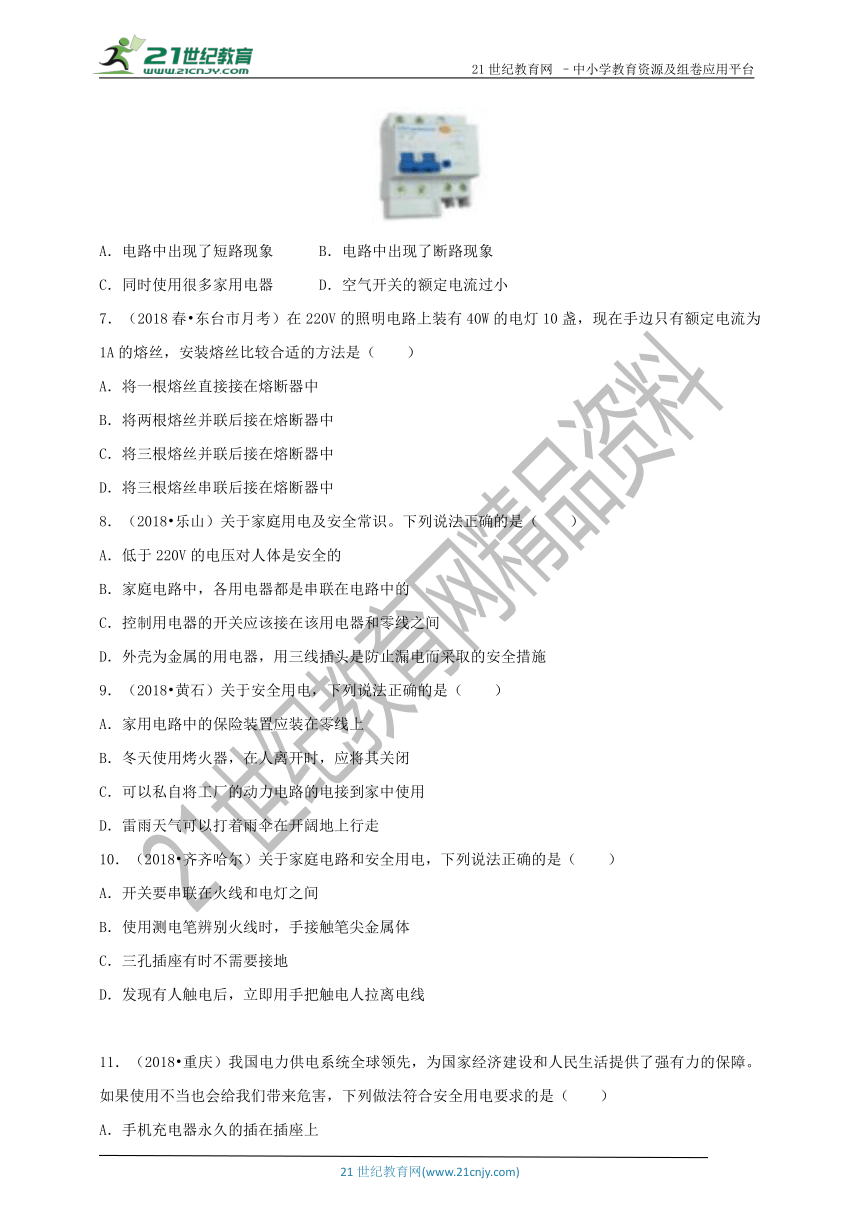

6．（2018春 杭州月考）图所示的是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，这不可能是（　　）
A．电路中出现了短路现象 B．电路中出现了断路现象
C．同时使用很多家用电器 D．空气开关的额定电流过小
7．（2018春 东台市月考）在220V的照明电路上装有40W的电灯10盏，现在手边只有额定电流为1A的熔丝，安装熔丝比较合适的方法是（　　）
A．将一根熔丝直接接在熔断器中
B．将两根熔丝并联后接在熔断器中
C．将三根熔丝并联后接在熔断器中
D．将三根熔丝串联后接在熔断器中
8．（2018 乐山）关于家庭用电及安全常识。下列说法正确的是（　　）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
9．（2018 黄石）关于安全用电，下列说法正确的是（　　）
A．家用电路中的保险装置应装在零线上
B．冬天使用烤火器，在人离开时，应将其关闭
C．可以私自将工厂的动力电路的电接到家中使用
D．雷雨天气可以打着雨伞在开阔地上行走
10．（2018 齐齐哈尔）关于家庭电路和安全用电，下列说法正确的是（　　）
A．开关要串联在火线和电灯之间
B．使用测电笔辨别火线时，手接触笔尖金属体
C．三孔插座有时不需要接地
D．发现有人触电后，立即用手把触电人拉离电线
11．（2018 重庆）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（　　）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
12．（2018 荆门）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（　　）
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．使用试电笔时，不接触笔尾金属体，会发生触电事故
13．（2018 广安）关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
14．（2018 宜昌）下列有关生活用电的说法，错误的是（　　）
A．在发生触电事故的现场，一定要先切断电源，再采取急救措施
B．有金属外壳的家用电器外壳一定要接地，防止发生触电事故
C．使用试电笔时，手指要接触笔尾的金属体
D．当电路中电流过大时，漏电保护器会迅速切断电路
15．（2018 乌拉特前旗校级模拟）下列关于我国家庭电路的说法正确的是（　　）
A．家庭电路中火线和零线之间的电压是380V
B．家庭电路中的电能表是直接测量电功率的仪表
C．保险丝熔断，一定是电路中发生了短路
D．用电高峰时，保险丝易熔断主要原因是电路中的总功率过大
　
二．多选题（共6小题）
16．（2018 辽阳）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间

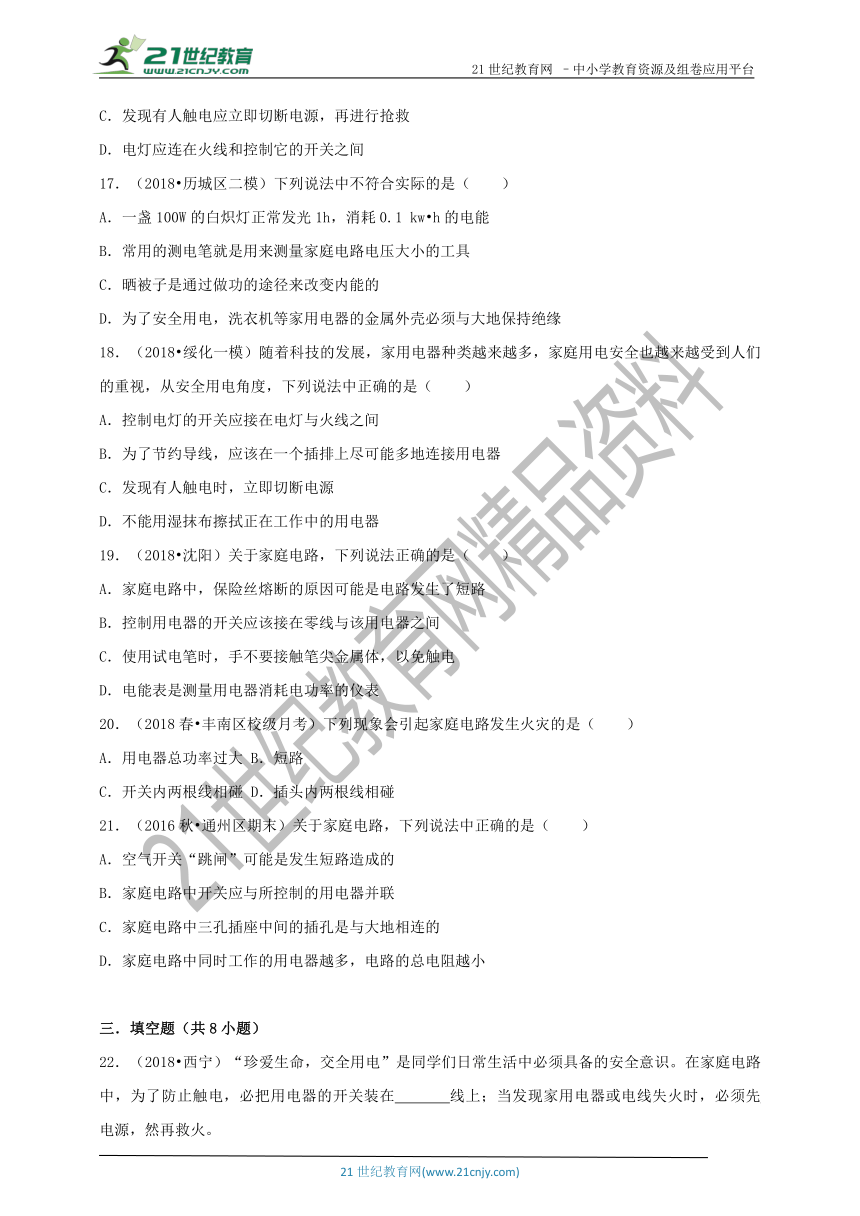

17．（2018 历城区二模）下列说法中不符合实际的是（　　）
A．一盏100W的白炽灯正常发光1h，消耗0.1 kw h的电能
B．常用的测电笔就是用来测量家庭电路电压大小的工具
C．晒被子是通过做功的途径来改变内能的
D．为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
18．（2018 绥化一模）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器
19．（2018 沈阳）关于家庭电路，下列说法正确的是（　　）
A．家庭电路中，保险丝熔断的原因可能是电路发生了短路
B．控制用电器的开关应该接在零线与该用电器之间
C．使用试电笔时，手不要接触笔尖金属体，以免触电
D．电能表是测量用电器消耗电功率的仪表
20．（2018春 丰南区校级月考）下列现象会引起家庭电路发生火灾的是（　　）
A．用电器总功率过大 B．短路
C．开关内两根线相碰 D．插头内两根线相碰
21．（2016秋 通州区期末）关于家庭电路，下列说法中正确的是（　　）
A．空气开关“跳闸”可能是发生短路造成的
B．家庭电路中开关应与所控制的用电器并联
C．家庭电路中三孔插座中间的插孔是与大地相连的
D．家庭电路中同时工作的用电器越多，电路的总电阻越小
　
三．填空题（共8小题）
22．（2018 西宁）“珍爱生命，交全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必把用电器的开关装在　 　线上；当发现家用电器或电线失火时，必须先　 　电源，然再救火。

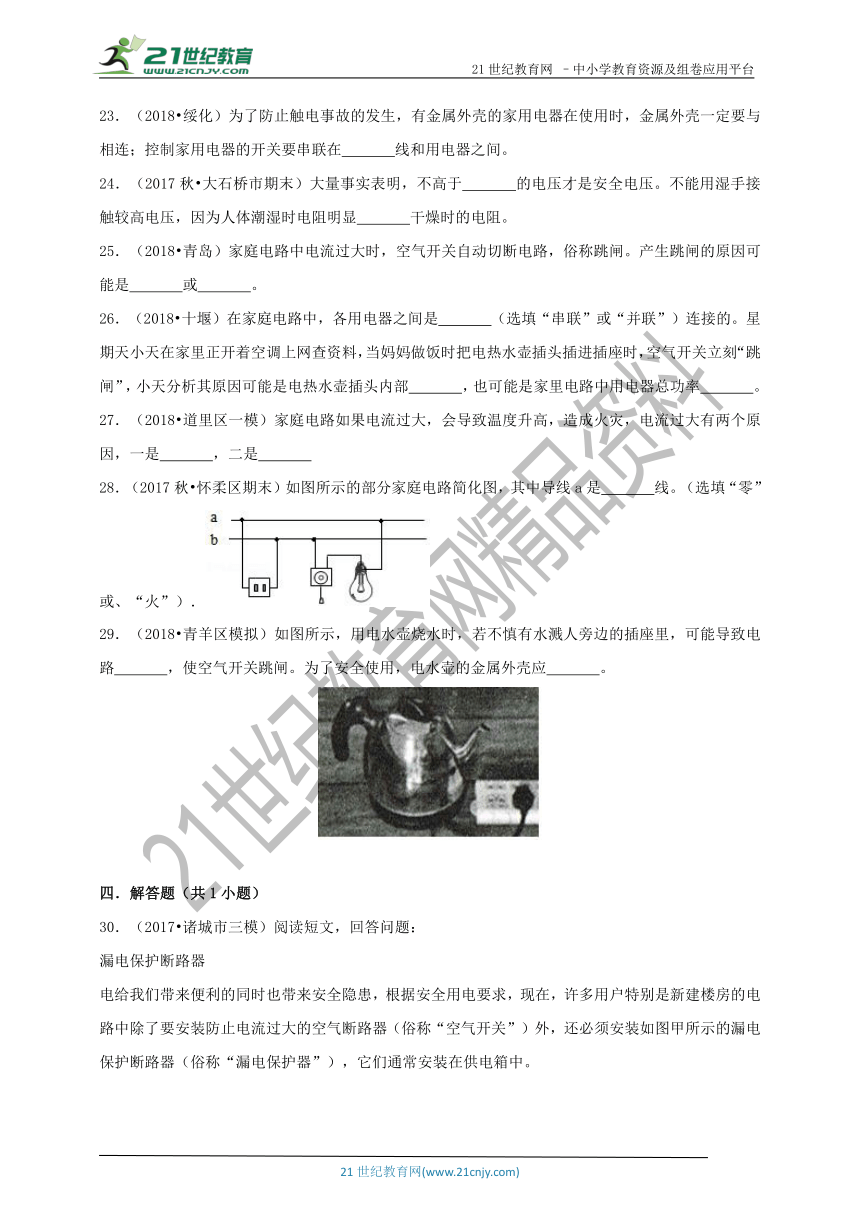

23．（2018 绥化）为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与　 　相连；控制家用电器的开关要串联在　 　线和用电器之间。
24．（2017秋 大石桥市期末）大量事实表明，不高于　 　的电压才是安全电压。不能用湿手接触较高电压，因为人体潮湿时电阻明显　 　干燥时的电阻。
25．（2018 青岛）家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是　 　或　 　。
26．（2018 十堰）在家庭电路中，各用电器之间是　 　（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部　 　，也可能是家里电路中用电器总功率　 　。
27．（2018 道里区一模）家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是　 　，二是　 　
28．（2017秋 怀柔区期末）如图所示的部分家庭电路简化图，其中导线a是　 　线。（选填“零”或、“火”）．
29．（2018 青羊区模拟）如图所示，用电水壶烧水时，若不慎有水溅人旁边的插座里，可能导致电路　 　，使空气开关跳闸。为了安全使用，电水壶的金属外壳应　 　。
　
四．解答题（共1小题）
30．（2017 诸城市三模）阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个　 　（电源/用电器/开关）。
（2）家庭电路电流过大的原因有　 　（只需答一个原因），当家庭电路电流过大时，漏电保护断路器　 　（能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为　 　。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器　 　（能/不能）及时断开电路。
　
一．选择题（共15小题）
1．（2018 凉山州）下列说法正确的是（　　）
A．制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B．家庭电路中空气开关跳闸，一定是发生了短路
C．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D．三孔插座中的接地线E不与大地相连接也符合安全用电
【解答】解：A、电热器是利用电流的热效应进行工作的，电热器的主要组成部分是发热体，它是由电阻率大、熔点高的电阻丝绕在绝缘材料上做成的，故A正确；
B、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的，故B错误；
C、使用测电笔时，应让手与笔尾的金属体接触，故C错误；
D、为了保证用电安全，三孔插座的接地线一定要接入地下，当有金属外壳的用电器接入电路后，避免金属外壳用电器漏电时发生触电事故。故D错误。
故选：A。
　
2．（2018 孝感）下列有关物理现象中说法正确的是（　　）
A．家庭电路中电流过大时，可能是电路发生了短路
B．物体内能增加时，一定是外界对物体做了功
C．声控开关是利用声音的音调来控制电路的
D．光可以在真空中传播，其传播速度与超声波相同
【解答】解：
A、家庭电路中电流过大的原因有两个，即电路发生了短路或用电器的总功率过大，故A正确；
B、物体内能增加时，可能是外界对物体做了功，也可能是吸收了热量，故B错误；
C、声控开关是利用声音的响度来控制电路的，故C错误；
D、光可以在真空中传播，其传播速度要远大于超声波的传播速度，故D错误。
故选：A。
　
3．（2018 梧州）小雨家的空气开关发生了跳闸，则一定是电路中（　　）
A．发生了断路 B．用电器电阻过大
C．电压高于220V D．总电流过大
【解答】解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：电路发生短路；电路中用电器总功率过大。
A、如果发生了断路，电路中没有电流，空气开关不会跳闸，故A错误；
B、用电器电阻过大，则电路中电流变小，空气开关不会跳闸，故B错误；
C、一般情况下，家庭电路两端电压不变为220V；虽然电压高于220V时，也会造成电流过大、空气开关跳闸，但这不是必要的原因，故C错误；
D、空气开关发生了跳闸，一定是总电流过大造成的，故D正确。
故选：D。
　
4．（2018 枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
【解答】解：
（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是（1）（2）。
故选：A。
　
5．（2018 禹会区二模）如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（　　）
A．烧坏 B．变得更亮 C．正常发光 D．不能发光
【解答】解：连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；
故选：D。
　
6．（2018春 杭州月考）图所示的是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，这不可能是（　　）
A．电路中出现了短路现象 B．电路中出现了断路现象
C．同时使用很多家用电器 D．空气开关的额定电流过小
【解答】解：A、电路中有短路现象，此时会导致电流过大，故此时会出现上述情况，不符合题意；
B、电路中出现了断路现象，此时不会发生跳闸，故符合题意；
C、同时使用很多家用电器，电路中总电流过大，故此时会出现上述情况，不符合题意；
D、空气开关的额定电流过小，即此时电路中电流超过空气开关的额定电流时，会出现上述情况，不符合题意；
故选：B。
　
7．（2018春 东台市月考）在220V的照明电路上装有40W的电灯10盏，现在手边只有额定电流为1A的熔丝，安装熔丝比较合适的方法是（　　）
A．将一根熔丝直接接在熔断器中
B．将两根熔丝并联后接在熔断器中
C．将三根熔丝并联后接在熔断器中
D．将三根熔丝串联后接在熔断器中
【解答】解：电路中的总功率：
P=40W×10=400W，
电路中总电流：据P=UI可知：
I==≈1.82A；，
可以用2根额定电流为1A的保险丝并联连入电路。
故选：B。
　
8．（2018 乐山）关于家庭用电及安全常识。下列说法正确的是（　　）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
【解答】解：
A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；
C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；
D、外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
　
9．（2018 黄石）关于安全用电，下列说法正确的是（　　）
A．家用电路中的保险装置应装在零线上
B．冬天使用烤火器，在人离开时，应将其关闭
C．可以私自将工厂的动力电路的电接到家中使用
D．雷雨天气可以打着雨伞在开阔地上行走
【解答】解：
A、家用电路中的保险装置装在零线上，当电路中电流过大，保险装置切断电路，家用电器也会带电，在检查电路时，人易触电，故A错误；
B、冬天使用烤火器，在人离开时，应将其关闭，否则容易引发火灾，故B正确；
C、工厂用的动力电路的电压是380V，家庭电路是220V，不能混合使用，故C错误；
D、雷雨天气撑着雨伞在户外行走，雷电会通过伞导入人体，造成触电，故D错误。
故选：B。
　
10．（2018 齐齐哈尔）关于家庭电路和安全用电，下列说法正确的是（　　）
A．开关要串联在火线和电灯之间
B．使用测电笔辨别火线时，手接触笔尖金属体
C．三孔插座有时不需要接地
D．发现有人触电后，立即用手把触电人拉离电线
【解答】解：A、在家庭电路中，开关应控制火线，即开关要串联在火线和电灯之间。故A正确；
B、使用测电笔辨别火线时，用手触及测电笔前端的金属探头，这样会造成人身触电事故。故B错误；
C、大功率或带有金属外壳的用电器必须使用三孔插座，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全。故C错误；
D、直接用手去拉触电者，会引起救人者的间接触电，十分危险。故D错误；
故选：A。
　
11．（2018 重庆）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（　　）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
【解答】解：
A、充电器长时间插在电源插孔上会发热，引起线路安全事故，故A错误；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正确；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C错误；
D、家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时不能熔断，不符合安全用电原则，故D错误。
故选：B。
　
12．（2018 荆门）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（　　）
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．使用试电笔时，不接触笔尾金属体，会发生触电事故
【解答】解：A、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线附近放风筝，有可能会发生触电事故，所以应远离高压电线，故B正确；
C、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；
D、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故D错误。
故选：B。
　
13．（2018 广安）关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
【解答】解：A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾的金属帽。故A错误；
B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电。故B正确；
C、经验证明，只有不高于36V的电压对人体才是安全的。故C错误；
D、空气开关“跳闸”，说明电路电流太大，原因是电路中出现了短路或用电器的总功率过大。故D错误。
故选：B。
　
14．（2018 宜昌）下列有关生活用电的说法，错误的是（　　）
A．在发生触电事故的现场，一定要先切断电源，再采取急救措施
B．有金属外壳的家用电器外壳一定要接地，防止发生触电事故
C．使用试电笔时，手指要接触笔尾的金属体
D．当电路中电流过大时，漏电保护器会迅速切断电路
【解答】解：
A、一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救，故A正确；
B、金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故B正确；
C、使用试电笔时，手指要接触笔尾的金属体，这样才能构成通路，使氖管发光，故C正确；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。
故选：D。
　
15．（2018 乌拉特前旗校级模拟）下列关于我国家庭电路的说法正确的是（　　）
A．家庭电路中火线和零线之间的电压是380V
B．家庭电路中的电能表是直接测量电功率的仪表
C．保险丝熔断，一定是电路中发生了短路
D．用电高峰时，保险丝易熔断主要原因是电路中的总功率过大
【解答】解：A、火线和零线之间的电压是220V；故A错误；
B、家庭电路中的电能表是测量电功的仪表，故B错误；
C、保险丝熔断，是电流过大引起的，电流过大的原因可能是短路也可能是用电器的总功率过大，故C错误；
D、用电高峰时，电路中的总功率过大，电路的电流过大，将保险丝烧断，故D正确。
故选：D。
　
二．多选题（共6小题）
16．（2018 辽阳）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间
【解答】解：
A、空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，故A错误；
B、使用测电笔时，笔尖接触待测物体，手要接触笔尾金属体，故B正确；
C、发现有人触电应立即切断电源，再进行施救，故C正确；
D、控制电灯的开关应与电灯串联，当开关断开时，为了使用电器不带电，所以电灯应接在零线和控制它的开关之间，故D错误。
故选：BC。
　
17．（2018 历城区二模）下列说法中不符合实际的是（　　）
A．一盏100W的白炽灯正常发光1h，消耗0.1 kw h的电能
B．常用的测电笔就是用来测量家庭电路电压大小的工具
C．晒被子是通过做功的途径来改变内能的
D．为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
【解答】解：
A、一只100W的白炽灯正常发光1h，消耗的电能W=Pt=0.1kW×1h=0.1kW h，故A符合实际；
B、测电笔是用来辨别火线和零线的，不是用来测量家庭电路电压大小的工具，故B不符合实际；
C、晒被子是通过热传递的途径来改变内能的，故C不符合实际；
D、为了安全用电，洗衣机等家用电器金属外壳要接地，故D不符合实际。
故选：BCD。
　
18．（2018 绥化一模）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器
【解答】解：A、开关要控制电灯，要与点灯串联，且接在火线上，这样开关断开时，灯泡不再与火线相连，在维修和更换时不会造成触电事故，故A正确；
B、家庭电路中各用电器都是并联的，一个插排上连接多个用电器时，会因为干路电流过大引起火灾，故B错误；
C、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故C正确。
D、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故D正确。
故选：ACD。
　
19．（2018 沈阳）关于家庭电路，下列说法正确的是（　　）
A．家庭电路中，保险丝熔断的原因可能是电路发生了短路
B．控制用电器的开关应该接在零线与该用电器之间
C．使用试电笔时，手不要接触笔尖金属体，以免触电
D．电能表是测量用电器消耗电功率的仪表
【解答】解：
A、根据I=，家庭电路电压一定，电路中总功率过大，会造成电流过大；短路的电阻几乎为零，根据I=，家庭电路电压一定，电阻很小时，也会造成电流过大。电流过大都会引起保险丝熔断。故A正确。
B、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，便于维修，故B错；
C、测电笔可以辨别家庭电路中的火线和零线，手接触笔尾金属体，手不要接触笔尖金属体，故C正确；
D、电能表是测量用电器消耗电能（电流做功）的仪表，故D错。
故选：AC。
　
20．（2018春 丰南区校级月考）下列现象会引起家庭电路发生火灾的是（　　）
A．用电器总功率过大 B．短路
C．开关内两根线相碰 D．插头内两根线相碰
【解答】解：A、家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多，会引起火灾，故A符合题意；
B、短路，电路中的电阻几乎为零，通过导电的电流很大，也会引起火灾，故B符合题意；
C、开关是接在火线上的，开关内两根线相碰就相当于开关闭合，不会导致电流过大，也就不会引起火灾，故C不符合题意；
D、插头内两根线相碰会引起短路，会引起火灾，故D符合题意。
故选：ABD。
　
21．（2016秋 通州区期末）关于家庭电路，下列说法中正确的是（　　）
A．空气开关“跳闸”可能是发生短路造成的
B．家庭电路中开关应与所控制的用电器并联
C．家庭电路中三孔插座中间的插孔是与大地相连的
D．家庭电路中同时工作的用电器越多，电路的总电阻越小
【解答】解：A、空气开关“跳闸”可能是发生短路造成的，也可能是用电器总功率过大，故A正确；
B、家庭电路中开关应与所控制的用电器串联，而不是并联，故B错误；
C、家庭电路中三孔插座中间的插孔是与大地相连的，这样可防止用电器因漏电而造成触电，故C正确；
D、家庭电路中同时工作的用电器越多，相当于并联的电阻越多，根据电阻越并越小可知，电路的总电阻越小，故D正确。
故选：ACD。
　
三．填空题（共8小题）
22．（2018 西宁）“珍爱生命，交全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必把用电器的开关装在　火　线上；当发现家用电器或电线失火时，必须先　切断　电源，然再救火。
【解答】解：（1）用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
（2）发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生。
故答案为：火；切断。
　
23．（2018 绥化）为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与　地线　相连；控制家用电器的开关要串联在　火　线和用电器之间。
【解答】解：家用电器的金属外壳要与地线相连，防止金属外壳漏电，发生触电事故；
开关要控制电灯，要与点灯串联，且接在火线上，这样开关断开时，灯泡不再与火线相连，在维修和更换时不会造成触电事故。
故答案为：地线；火。
　
24．（2017秋 大石桥市期末）大量事实表明，不高于　36V　的电压才是安全电压。不能用湿手接触较高电压，因为人体潮湿时电阻明显　小于　干燥时的电阻。
【解答】解：大量事实表明，不高于36V的电压才是对人体安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性变大，这是因为此时人的电阻明显变小。
故答案为：36V；小于。
　
25．（2018 青岛）家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是　短路　或　用电器的总功率过大　。
【解答】解：
电路中电流过大会导致空气开关“跳闸”，电流过大的原因有：
①电路中火线和零线连接发生短路；
②接入电路中用电器的总功率过大，造成干路电流过大。
故答案为：短路；用电器的总功率过大。
　
26．（2018 十堰）在家庭电路中，各用电器之间是　并联　（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部　短路　，也可能是家里电路中用电器总功率　过大　。
【解答】解：
（1）家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
（2）电流过大会导致空气开关“跳闸”，电流过大的原因有：
①电热水壶插头内部发生短路；
②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
故答案为：并联；短路；过大。
　
27．（2018 道里区一模）家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是　短路　，二是　用电器的总功率过大　
【解答】解：家庭电路中电流过大的原因有两个：一是短路，二是用电器的总功率过大；
电路短路时，电路的电阻很小，电压不变，根据I=知，电路中电流过大。
用电器的总功率过大时，电源电压不变，根据I=知，电路中电流过大。
故答案为：短路；用电器的总功率过大。
　
28．（2017秋 怀柔区期末）如图所示的部分家庭电路简化图，其中导线a是　零　线。（选填“零”或、“火”）．
【解答】解：为了使开关断开时，用电器不带电，所以与用电器串联的开关应该与火线相连。所以b是火线，a是零线。
故答案为：零。
　
29．（2018 青羊区模拟）如图所示，用电水壶烧水时，若不慎有水溅人旁边的插座里，可能导致电路　短路　，使空气开关跳闸。为了安全使用，电水壶的金属外壳应　接地　。
【解答】解：（1）由于水是导体，所以用电水壶烧水时，若不慎有水溅入旁边的插座里，使得火线和零线直接连通，即可能导致电路短路。
（2）为了安全使用，电水壶的金属外壳应接地，这样即使外壳带电，电流也能通过地线流入大地，不会对人造成伤害。
故答案为：短路；接地。
　
四．解答题（共1小题）
30．（2017 诸城市三模）阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个　开关　（电源/用电器/开关）。
（2）家庭电路电流过大的原因有　短路　（只需答一个原因），当家庭电路电流过大时，漏电保护断路器　不能　（能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为　I1=I2+I3　。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器　能　（能/不能）及时断开电路。
【解答】解：（1）漏电保护断路器实质上就是一个开关；
（2）家庭电路电流过大的原因是：短路或总功率过大；
据题目中漏电保护器的作用是：如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。故家庭电路电流过大时，熔断丝会熔断，但漏电保护器不会切断；
（3）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1=I2+I3；
　
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
