班级 姓名 学号
高二物理交变电流测试题
选择题：
1、下列关于交流电的几种说法正确的是（ ）
A、电气设备上所标的电压电流值是最大值
B、交流电压表和交流电流表测得的是瞬时值
C、跟交流电有相同热效应的直流电的值是交流电的有效值
D、跟直流电有相同热效应的交流电的值是交流电的有效值
2、一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道:
A、0.01s时刻线圈处于中性面位置
B、0.01s时刻穿过线圈的磁通量为零
C、该交流电流有效值为2A
D、该交流电流频率为50Hz
3、如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是（ ）
A、阻直流通交流，输出交流
B、阻交流通直流，输出直流
C、阻低频通高频，输出高频交流
D、阻高频通低频，输出直流和低频交流
4、一交流电的电流随时间变化而变化的图象，此交变电流的有效值为（ ）
A、5A B、5A C、3.5 D、3.5
5、在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数匝，电源电压为V，原线圈串联一个0.2A的保险丝，副线圈匝，为保证保险丝不被烧断，则：（ ）
A、负载功率不能超过44W；
B、副线圈电流最大值不能超过1A；
C、副线圈电流有效值不能超过1A；
D、副线圈电流有效值不能超过0.2A．

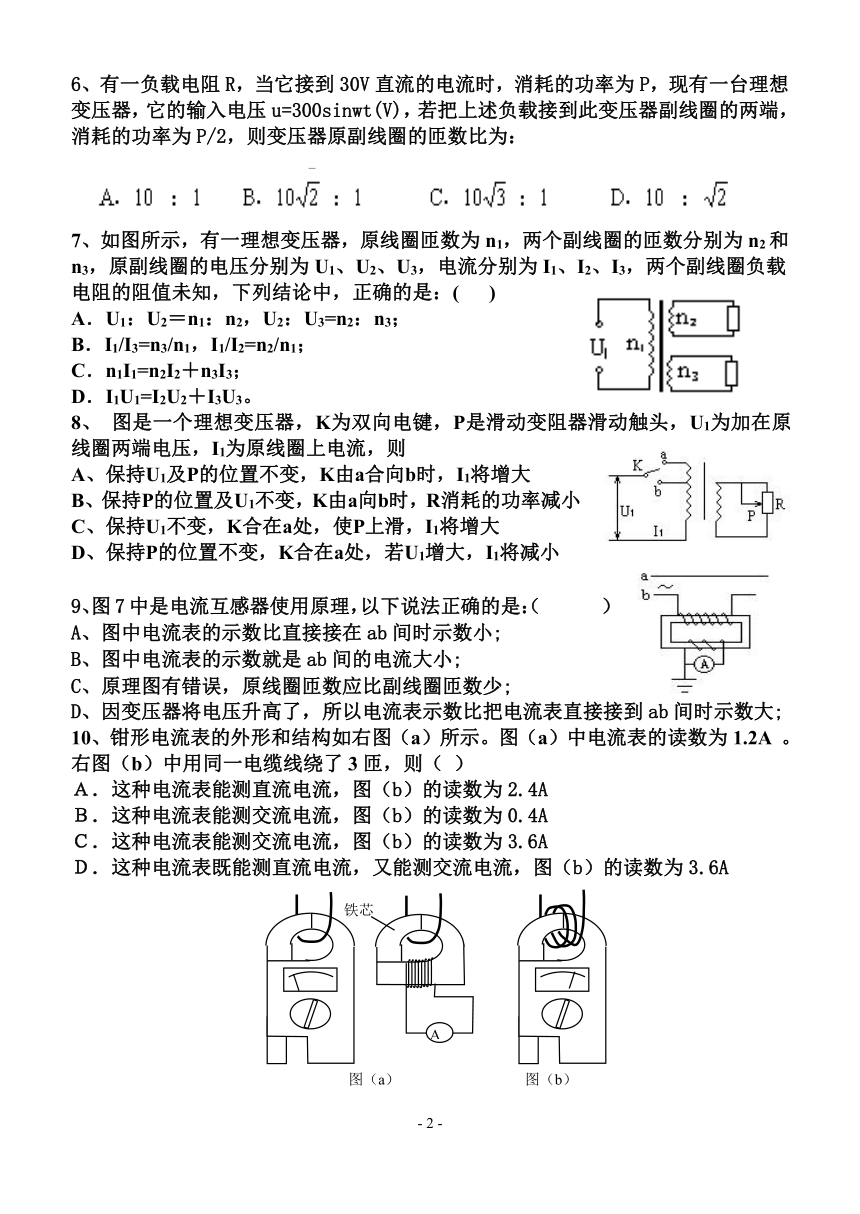

6、有一负载电阻R，当它接到30V直流的电流时，消耗的功率为P，现有一台理想变压器，它的输入电压u=300sinwt(V)，若把上述负载接到此变压器副线圈的两端，消耗的功率为P/2，则变压器原副线圈的匝数比为：
7、如图所示，有一理想变压器，原线圈匝数为n1，两个副线圈的匝数分别为n2和n3，原副线圈的电压分别为U1、U2、U3，电流分别为I1、I2、I3，两个副线圈负载电阻的阻值未知，下列结论中，正确的是：( )
A．U1：U2＝n1：n2，U2：U3=n2：n3；
B．I1/I3=n3/n1，I1/I2=n2/n1；
C．n1I1=n2I2＋n3I3；
D．I1U1=I2U2＋I3U3。
8、 图是一个理想变压器，K为双向电键，P是滑动变阻器滑动触头，U1为加在原线圈两端电压，I1为原线圈上电流，则
A、保持U1及P的位置不变，K由a合向b时，I1将增大
B、保持P的位置及U1不变，K由a向b时，R消耗的功率减小
C、保持U1不变，K合在a处，使P上滑，I1将增大
D、保持P的位置不变，K合在a处，若U1增大，I1将减小
9、图7中是电流互感器使用原理，以下说法正确的是：（ ）
A、图中电流表的示数比直接接在ab间时示数小;
B、图中电流表的示数就是ab间的电流大小;
C、原理图有错误，原线圈匝数应比副线圈匝数少;
D、因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大;
10、钳形电流表的外形和结构如右图（a）所示。图（a）中电流表的读数为1.2A 。右图（b）中用同一电缆线绕了3匝，则（ ）
Ａ．这种电流表能测直流电流，图（b）的读数为2.4A
Ｂ．这种电流表能测交流电流，图（b）的读数为0.4A
Ｃ．这种电流表能测交流电流，图（b）的读数为3.6A
Ｄ．这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A
二、计算题：
11、如图 线圈的面积1×102 cm2，共100匝。处在B=0.5T的匀强磁场中，以
100/πr/s的转速匀速转动，已知线圈电阻为1Ω，外接电阻为9Ω，那么：
（1）K打开时电压表的读数是多少？
（2）K合上后电压表的读数是多少？
（3）K合上后以图示位置为计时零点，写出电流的表达式。
（4）求线圈从中性面开始转过90°角的过程中，通过线圈导线截面的电量。
（5）K合上后电阻R上消耗的功率是多少？
12．如图所示，理想变压器的原、副线圈巾数之比为n1∶n2=4∶1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等，a、b端加一定交流电压后，试求：
（1）两电阻消耗的电功率之比；
（2）两电阻两端电压之比.
13、某发电站的输出功率为104kW，输出电压为4kV，通过理想变压器升压后向80km远处供电。已知输电导线的电阻率为ρ=2.4×10-8Ω·m，导线横截面积为1.5×10-4m2，输电线路损失的功率为输出功率的4%，求：
（1）升压变压器的输出电压；
（2）输电线路上的电压损失。
参考答案
选择题：
1.C 2.B 3.D 4.B 5.AC 6.A 7.ACD 8.A 9.C 10.C
二、计算题：
11．（1）70.7v
（2）63.63v
（3）i=10cos200t（A）
（4）0.05C
（5）450W
12．（1）1:16
（2）1:4
13．(1)8×104V
(2)3200V
