12.2《波的图象》PPT课件(新人教版 选修3-4)

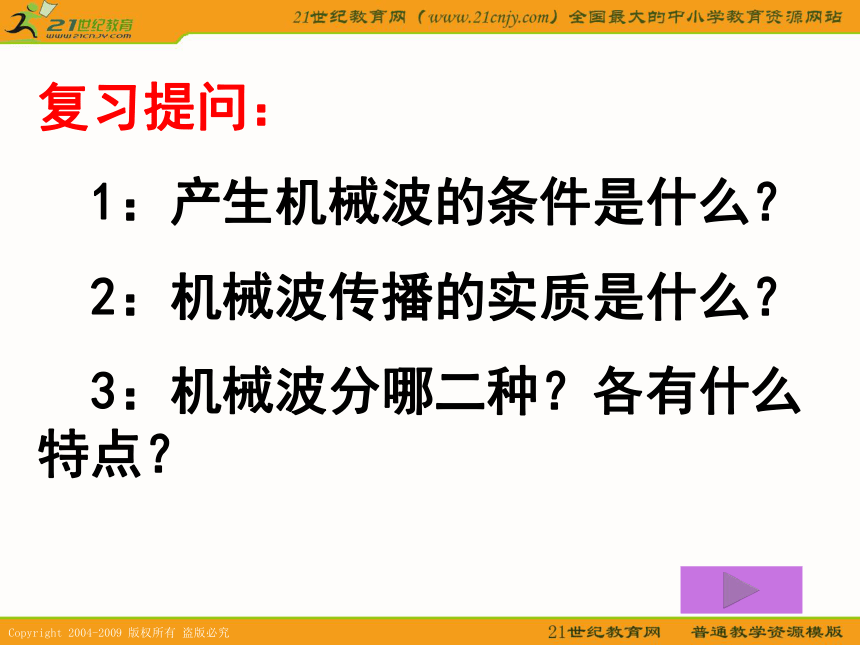

课件14张PPT。12.2《波的图象》复习提问：
1：产生机械波的条件是什么？
2：机械波传播的实质是什么？

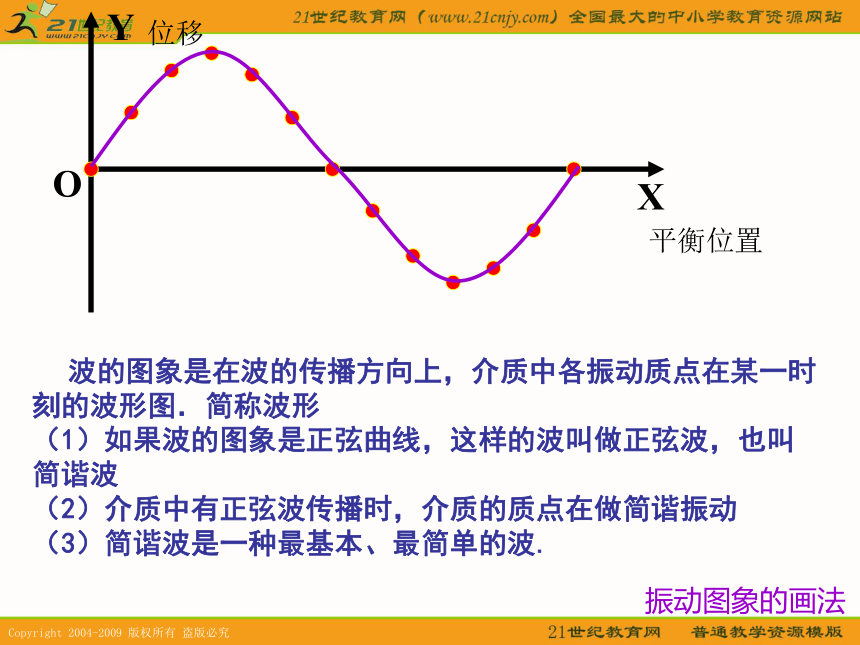

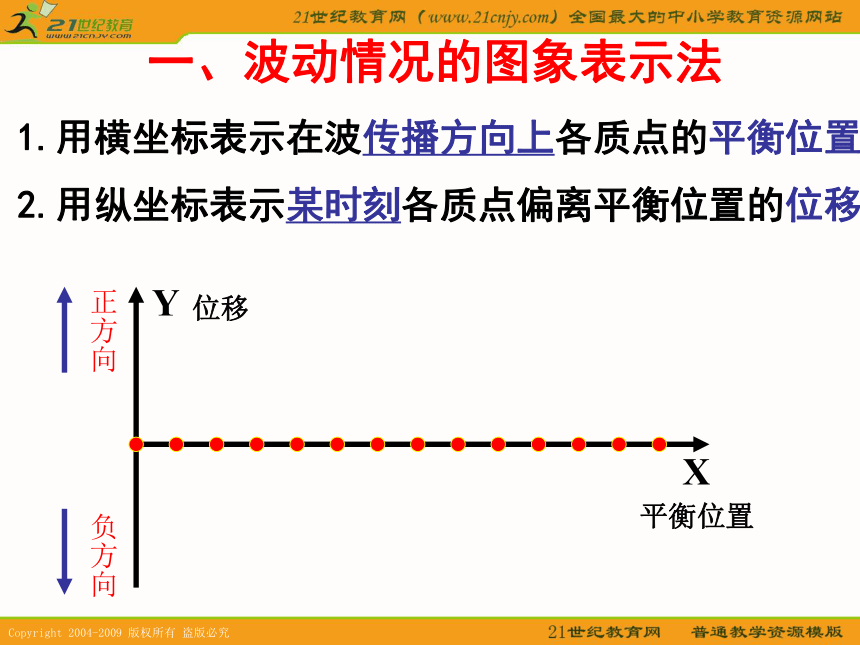

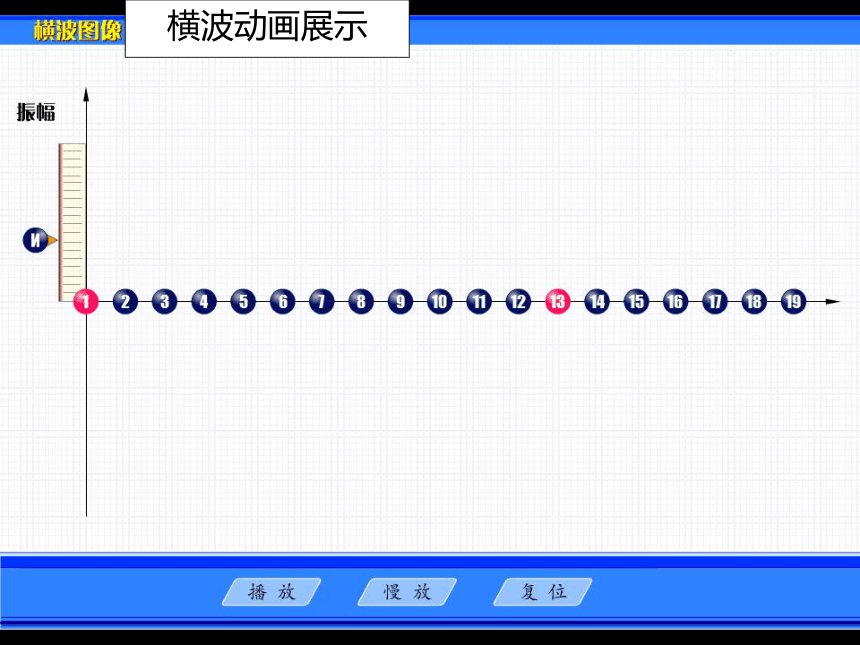

3：机械波分哪二种？各有什么特点？横波动画展示一、波动情况的图象表示法1.用横坐标表示在波传播方向上各质点的平衡位置2.用纵坐标表示某时刻各质点偏离平衡位置的位移振动图象的画法 波的图象是在波的传播方向上，介质中各振动质点在某一时刻的波形图．简称波形
（1）如果波的图象是正弦曲线，这样的波叫做正弦波，也叫简谐波
（2）介质中有正弦波传播时，介质的质点在做简谐振动

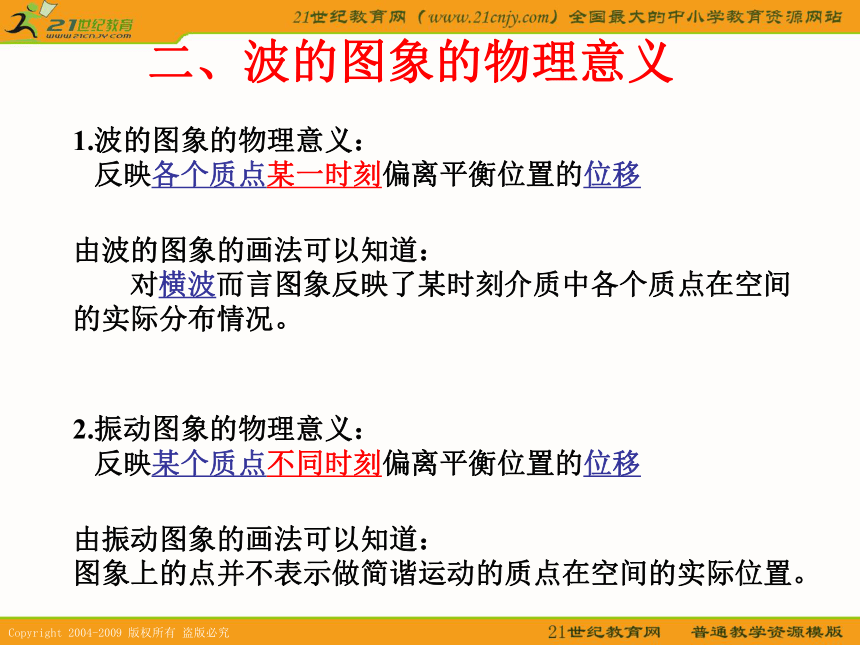

（3）简谐波是一种最基本、最简单的波.二、波的图象的物理意义1.波的图象的物理意义：
反映各个质点某一时刻偏离平衡位置的位移由波的图象的画法可以知道：
对横波而言图象反映了某时刻介质中各个质点在空间的实际分布情况。2.振动图象的物理意义：
反映某个质点不同时刻偏离平衡位置的位移由振动图象的画法可以知道：

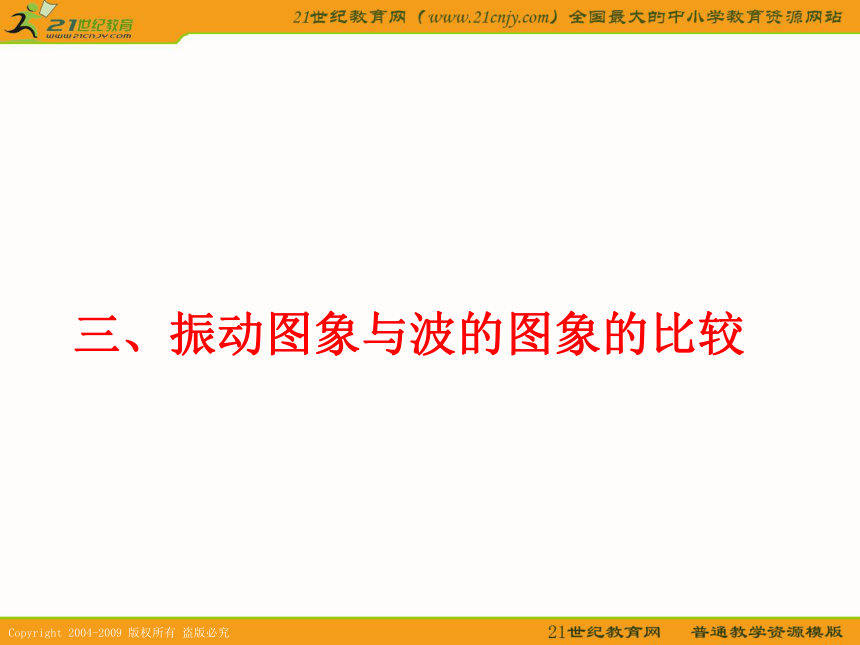

图象上的点并不表示做简谐运动的质点在空间的实际位置。三、振动图象与波的图象的比较①比喻为一质点的“传记记录卡”
②比喻为一个质点的“录象带”①比喻为无数质点某一时刻的“特写镜头”
②比喻为无数质点某一时刻拍摄的“照片”四、波的图象的应用(一)主要题型之一：
波的传播方向、质点的振动方向以及波形图三者知其二，而求其一。例题一：
如图所示为一列向右传播的简谐波在某时刻的波形图
试求出波形图上A、B、C、D四个质点的振动方向如果这列波是向左传播的，则这四个质点的振动方向又如何？返回例题二：
如图所示为一列简谐波在某时刻的波形图，已知图形
上某点的振动方向如图所示。试求这列波的传播方向答案：向左传播如果这个质点的振动方向向上，则波的传播方向又如何？返回如果已知这个质点做减速运动，则波的传播方向又如何？B ′A′C ′G ′D ′F ′E ′H ′I ′一、特殊质点振动法（描点法）主要题型之二：
求波在任意时刻的波形图例一例二方法2：波形平移
例题一：
如图所示为一列向右传播的简谐波在某时刻的波形图
试画出再经过T/4、3T/4和5T/4时的波形图试画出该时刻前T/4、3T/4和5T/4时刻的波形图返回如果已知这个质点做减速运动，则波形图又如何？返回
