第九章 机械与人（无答案）

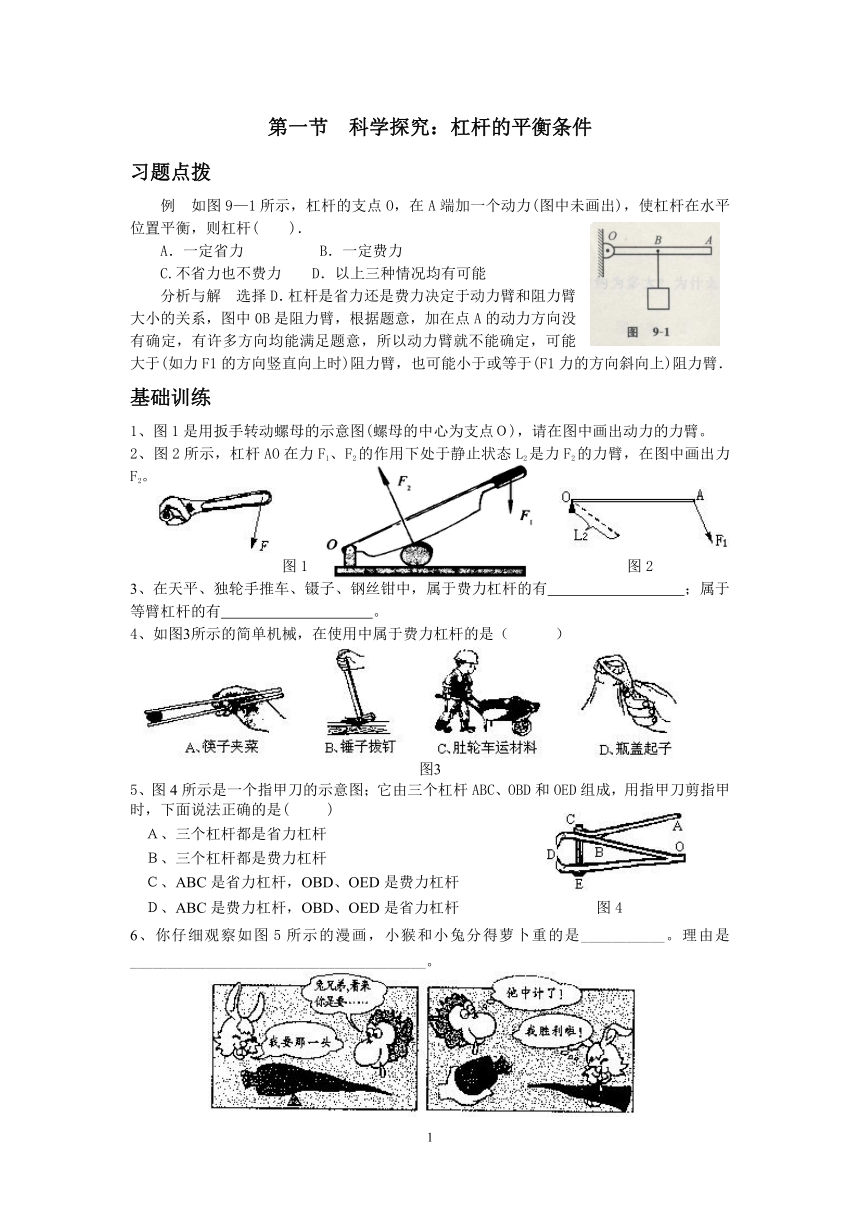

第一节　科学探究：杠杆的平衡条件
习题点拨
例 如图9—1所示，杠杆的支点O，在A端加一个动力(图中未画出)，使杠杆在水平位置平衡，则杠杆( )．
A．一定省力 　　　B．一定费力
C.不省力也不费力 D．以上三种情况均有可能
分析与解 选择D．杠杆是省力还是费力决定于动力臂和阻力臂大小的关系，图中0B是阻力臂，根据题意，加在点A的动力方向没有确定，有许多方向均能满足题意，所以动力臂就不能确定，可能大于(如力F1的方向竖直向上时)阻力臂，也可能小于或等于(F1力的方向斜向上)阻力臂．
基础训练
1、图1是用扳手转动螺母的示意图(螺母的中心为支点Ｏ)，请在图中画出动力的力臂。
2、图2所示，杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F2。
图1 图2
3、在天平、独轮手推车、镊子、钢丝钳中，属于费力杠杆的有 ；属于等臂杠杆的有 。
4、如图3所示的简单机械，在使用中属于费力杠杆的是（ ）
图3
5、图4所示是一个指甲刀的示意图；它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是(　 )
Ａ、三个杠杆都是省力杠杆
Ｂ、三个杠杆都是费力杠杆
Ｃ、ABC是省力杠杆，OBD、OED是费力杠杆
Ｄ、ABC是费力杠杆，OBD、OED是省力杠杆 图4
6、你仔细观察如图5所示的漫画，小猴和小兔分得萝卜重的是___________。理由是_______________________________________。

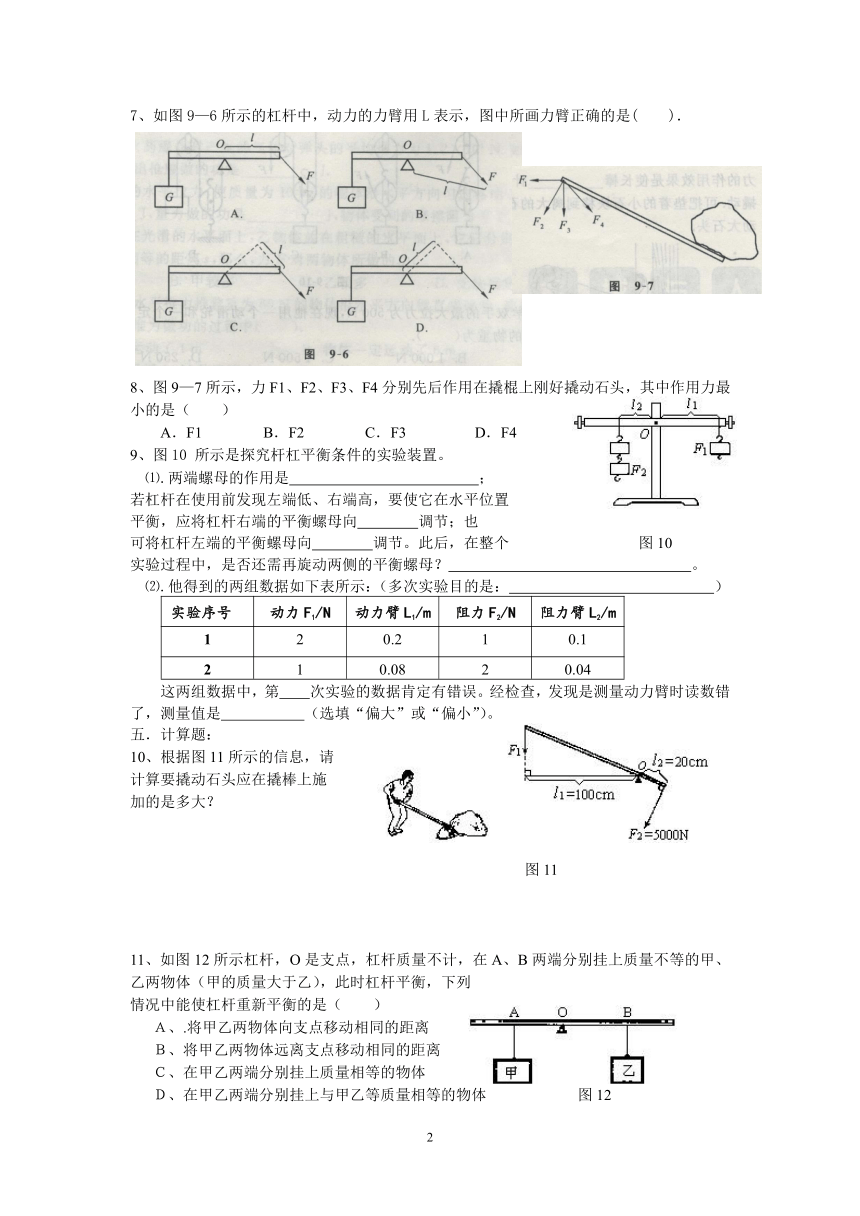

7、如图9—6所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是( )．
8、图9—7所示，力F1、F2、F3、F4分别先后作用在撬棍上刚好撬动石头，其中作用力最小的是（　　）
A．F1　 　　B．F2　 　　C．F3　　　 　D．F4
9、图10 所示是探究杆杠平衡条件的实验装置。
⑴.两端螺母的作用是 ；
若杠杆在使用前发现左端低、右端高，要使它在水平位置
平衡，应将杠杆右端的平衡螺母向 调节；也
可将杠杆左端的平衡螺母向 调节。此后，在整个 图10
实验过程中，是否还需再旋动两侧的平衡螺母？ 。
⑵.他得到的两组数据如下表所示：（多次实验目的是： ）
实验序号 动力F1/N 动力臂L1/m 阻力F2/N 阻力臂L2/m
1 2 0.2 1 0.1
2 1 0.08 2 0.04
这两组数据中，第 次实验的数据肯定有错误。经检查，发现是测量动力臂时读数错了，测量值是 （选填“偏大”或“偏小”）。
五．计算题：
10、根据图11所示的信息，请
计算要撬动石头应在撬棒上施
加的是多大？
图11
11、如图12所示杠杆，O是支点，杠杆质量不计，在A、B两端分别挂上质量不等的甲、乙两物体（甲的质量大于乙），此时杠杆平衡，下列
情况中能使杠杆重新平衡的是（ 　 ）
Ａ、.将甲乙两物体向支点移动相同的距离
Ｂ、将甲乙两物体远离支点移动相同的距离
Ｃ、在甲乙两端分别挂上质量相等的物体
Ｄ、在甲乙两端分别挂上与甲乙等质量相等的物体 图12

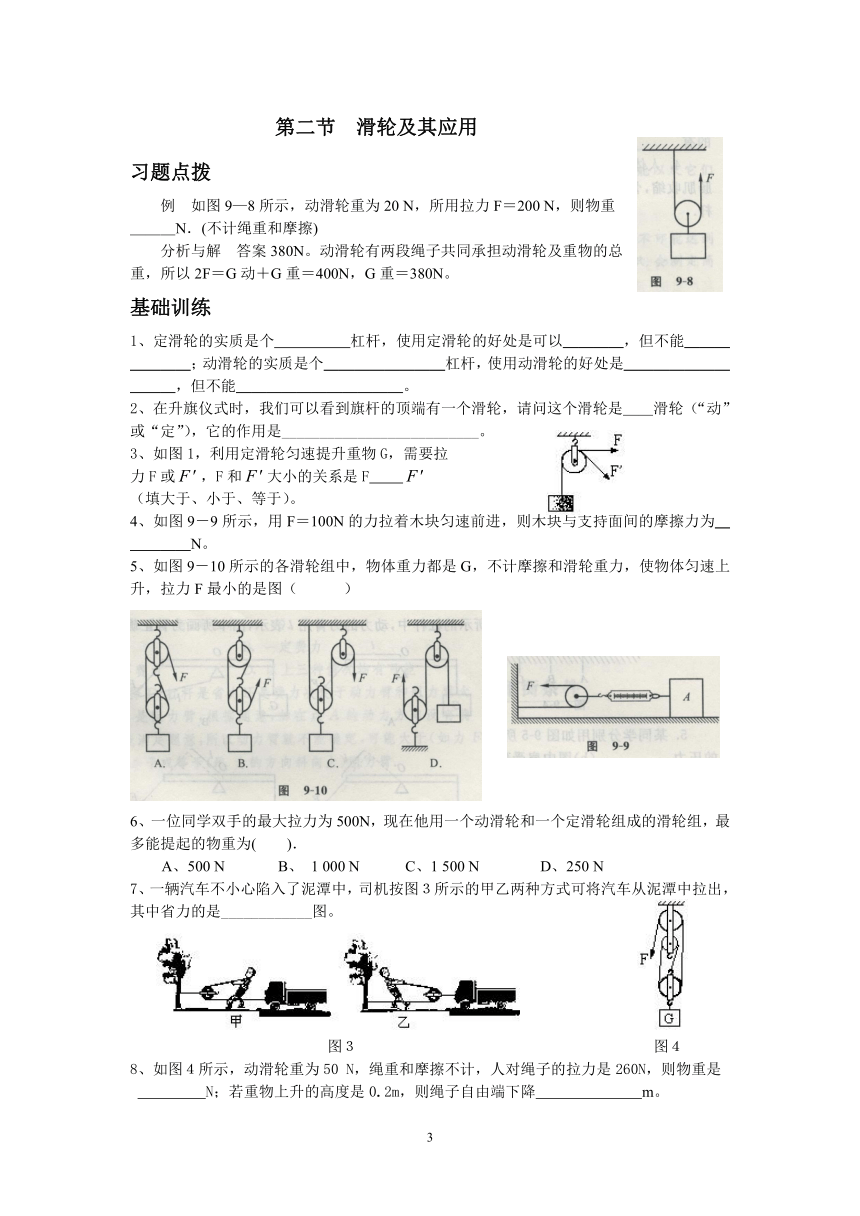

第二节　滑轮及其应用
习题点拨
例　如图9—8所示，动滑轮重为20 N，所用拉力F＝200 N，则物重
＿＿＿N．(不计绳重和摩擦)
分析与解　答案380N。动滑轮有两段绳子共同承担动滑轮及重物的总重，所以2F＝G动＋G重＝400N，G重＝380N。
基础训练
1、定滑轮的实质是个 杠杆，使用定滑轮的好处是可以＿＿＿＿，但不能＿＿＿＿＿＿＿；动滑轮的实质是个＿＿＿＿＿＿＿＿杠杆，使用动滑轮的好处是＿＿＿＿＿＿＿＿＿＿，但不能＿＿＿＿＿＿＿＿＿＿＿。
2、在升旗仪式时，我们可以看到旗杆的顶端有一个滑轮，请问这个滑轮是＿＿滑轮（“动”或“定”），它的作用是__________________________。
3、如图1，利用定滑轮匀速提升重物G，需要拉
力F或，F和大小的关系是F
（填大于、小于、等于）。
4、如图9－9所示，用F＝100N的力拉着木块匀速前进，则木块与支持面间的摩擦力为＿＿＿＿＿N。
5、如图9－10所示的各滑轮组中，物体重力都是G，不计摩擦和滑轮重力，使物体匀速上升，拉力F最小的是图（　 　）
6、一位同学双手的最大拉力为500N，现在他用一个动滑轮和一个定滑轮组成的滑轮组，最多能提起的物重为( )．
A、500 N B、 1 000 N C、1 500 N D、250 N
7、一辆汽车不小心陷入了泥潭中，司机按图３所示的甲乙两种方式可将汽车从泥潭中拉出，其中省力的是____________图。
图３ 图４
8、如图４所示，动滑轮重为50 N，绳重和摩擦不计，人对绳子的拉力是260N，则物重是
N；若重物上升的高度是0.2m，则绳子自由端下降 m。

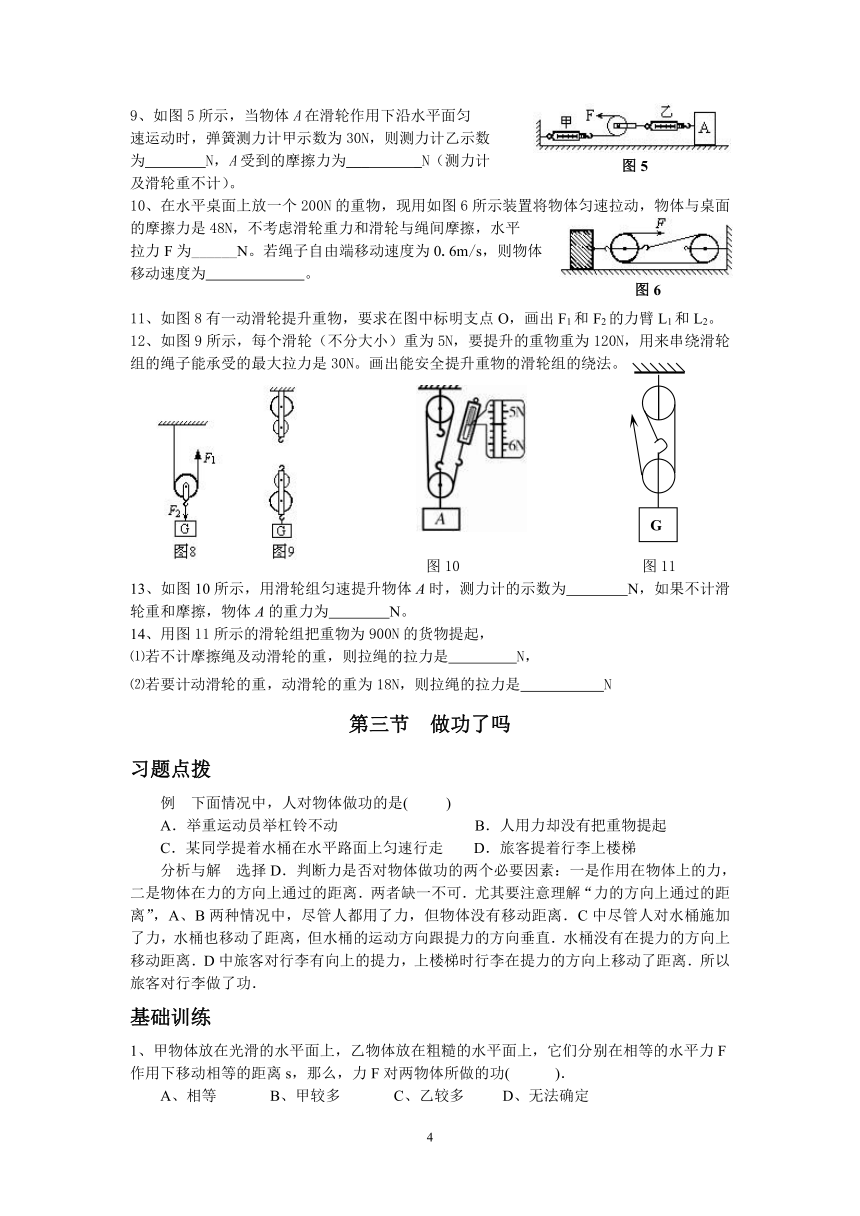

9、如图5所示，当物体A在滑轮作用下沿水平面匀
速运动时，弹簧测力计甲示数为30N，则测力计乙示数
为 N，A受到的摩擦力为___ _N（测力计
及滑轮重不计）。
10、在水平桌面上放一个200N的重物，现用如图6所示装置将物体匀速拉动，物体与桌面的摩擦力是48N，不考虑滑轮重力和滑轮与绳间摩擦，水平
拉力F为______N。若绳子自由端移动速度为0.6m/s，则物体
移动速度为 。
11、如图8有一动滑轮提升重物，要求在图中标明支点O，画出F1和F2的力臂L1和L2。
12、如图9所示，每个滑轮（不分大小）重为5N，要提升的重物重为120N，用来串绕滑轮组的绳子能承受的最大拉力是30N。画出能安全提升重物的滑轮组的绕法。
图10 图11
13、如图10所示，用滑轮组匀速提升物体A时，测力计的示数为 N，如果不计滑轮重和摩擦，物体A的重力为 N。
14、用图11所示的滑轮组把重物为900N的货物提起，
⑴若不计摩擦绳及动滑轮的重，则拉绳的拉力是　　 　　N，
⑵若要计动滑轮的重，动滑轮的重为18N，则拉绳的拉力是　　 　　　N
第三节　做功了吗
习题点拨
例 下面情况中，人对物体做功的是( )
A．举重运动员举杠铃不动　　　　　　　　　B．人用力却没有把重物提起
C．某同学提着水桶在水平路面上匀速行走　　D．旅客提着行李上楼梯
分析与解 选择D．判断力是否对物体做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通过的距离．两者缺一不可．尤其要注意理解“力的方向上通过的距离”，A、B两种情况中，尽管人都用了力，但物体没有移动距离．C中尽管人对水桶施加了力，水桶也移动了距离，但水桶的运动方向跟提力的方向垂直．水桶没有在提力的方向上移动距离．D中旅客对行李有向上的提力，上楼梯时行李在提力的方向上移动了距离．所以旅客对行李做了功．
基础训练
1、甲物体放在光滑的水平面上，乙物体放在粗糙的水平面上，它们分别在相等的水平力F作用下移动相等的距离s，那么，力F对两物体所做的功( )．
A、相等 B、甲较多 C、乙较多 D、无法确定

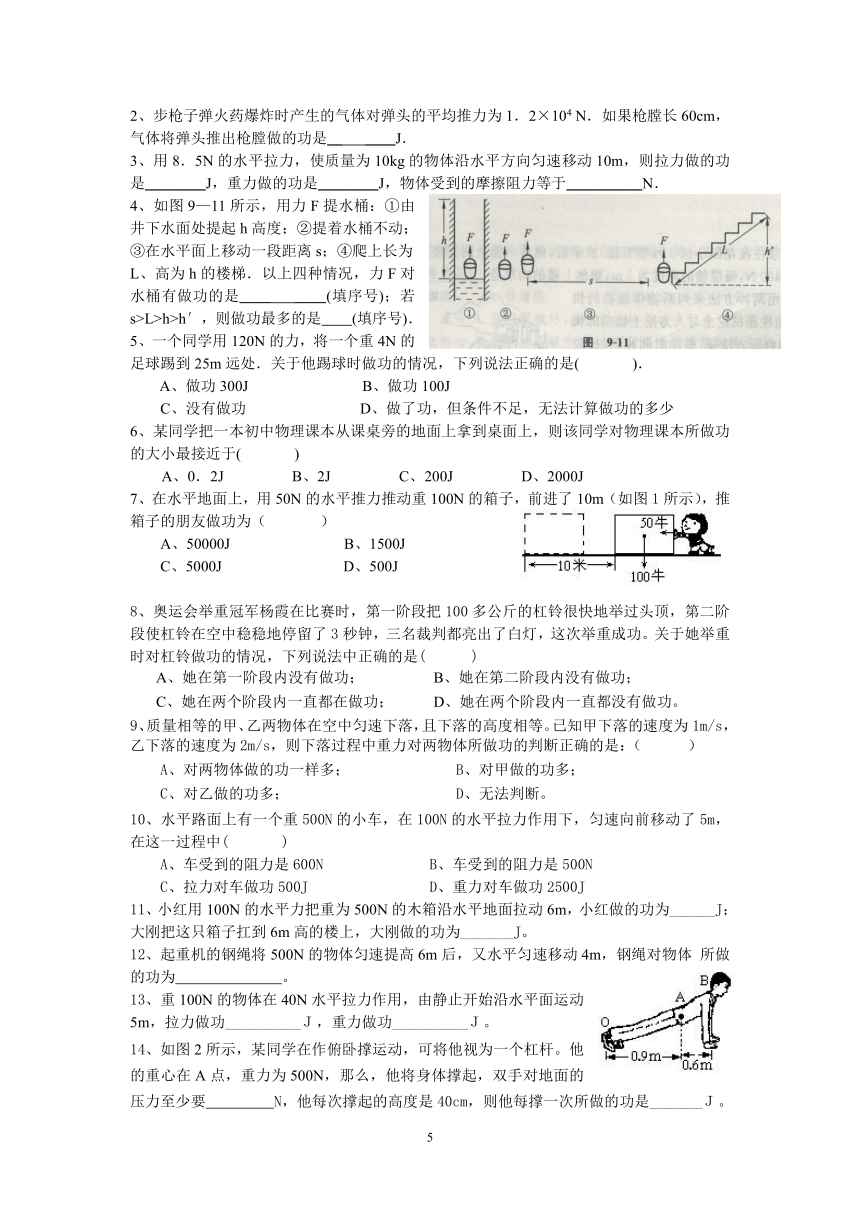

2、步枪子弹火药爆炸时产生的气体对弹头的平均推力为1．2×104 N．如果枪膛长60cm，气体将弹头推出枪膛做的功是＿ ＿＿J．
3、用8．5N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是＿＿＿＿J，重力做的功是＿＿＿＿J，物体受到的摩擦阻力等于＿＿＿＿＿N．
4、如图9—11所示，用力F提水桶：①由井下水面处提起h高度；②提着水桶不动；③在水平面上移动一段距离s；④爬上长为L、高为h的楼梯．以上四种情况，力F对水桶有做功的是＿＿ ＿＿(填序号)；若s>L>h>h′，则做功最多的是 (填序号)．
5、一个同学用120N的力，将一个重4N的足球踢到25m远处．关于他踢球时做功的情况，下列说法正确的是( )．
A、做功300J　　　 　B、做功100J
C、没有做功　　　 　D、做了功，但条件不足，无法计算做功的多少
6、某同学把一本初中物理课本从课桌旁的地面上拿到桌面上，则该同学对物理课本所做功的大小最接近于(　 )
A、0．2J B、2J　　 　C、200J　 　　　D、2000J
7、在水平地面上，用50N的水平推力推动重100N的箱子，前进了10m（如图1所示），推箱子的朋友做功为（ ）
A、50000J B、1500J
C、5000J D、500J
8、奥运会举重冠军杨霞在比赛时，第一阶段把100多公斤的杠铃很快地举过头顶，第二阶段使杠铃在空中稳稳地停留了3秒钟，三名裁判都亮出了白灯，这次举重成功。关于她举重时对杠铃做功的情况，下列说法中正确的是( )
A、她在第一阶段内没有做功； B、她在第二阶段内没有做功；
C、她在两个阶段内一直都在做功； D、她在两个阶段内一直都没有做功。
9、质量相等的甲、乙两物体在空中匀速下落，且下落的高度相等。已知甲下落的速度为1m/s，乙下落的速度为2m/s，则下落过程中重力对两物体所做功的判断正确的是：（ ）
A、对两物体做的功一样多； B、对甲做的功多；
C、对乙做的功多； D、无法判断。
10、水平路面上有一个重500N的小车，在100N的水平拉力作用下，匀速向前移动了5m，在这一过程中( )
A、车受到的阻力是600N B、车受到的阻力是500N
C、拉力对车做功500J D、重力对车做功2500J
11、小红用100N的水平力把重为500N的木箱沿水平地面拉动6m，小红做的功为______J；大刚把这只箱子扛到6m高的楼上，大刚做的功为_______J。
12、起重机的钢绳将500N的物体匀速提高6m后，又水平匀速移动4m，钢绳对物体 所做的功为 。
13、重100N的物体在40N水平拉力作用，由静止开始沿水平面运动5m，拉力做功__________Ｊ，重力做功__________Ｊ。
14、如图2所示，某同学在作俯卧撑运动，可将他视为一个杠杆。他的重心在A点，重力为500N，那么，他将身体撑起，双手对地面的压力至少要 N，他每次撑起的高度是40cm，则他每撑一次所做的功是_______Ｊ。
车费发票
车号 E.U—8888
日期 02-05-28
上车 10:00
下车 10:05
单价 2.00
里程 6.0km
金额 16.00
15、出租车在平直公路上匀速行驶，出租车的牵引力为3×103N，右为他乘车到达目的地时的车费发票。求：（1）出租车行驶的时间。（2）出租车行驶的速度。（3）出租车在这段时间内所做的功。
第四节　做功的快慢
习题点拨
例 关于功率，下列说法正确的是( )．
A、做功多的机器，功率一定大　　　　　　　 B、做功时间短的，功率一定大
C、做相同的功，所用时间短的，功率一定大　　D、以上说法都错
分析与解 选择C功率是指“物体做功的快慢”．比较功率的大小，也就是比较做功的快慢，必须考虑两个因素：一是做了多少功；二是做功用了多少时间．
基础训练
1、小强同学家住在花园小区3号楼五楼．放学后，他从一楼上到五楼共用了20s．若小强及书包总重为400N，每层楼的高度为3m，则他上楼的功率是＿＿＿W．
2、我们可以用两种方法来判断物体做功的快慢．图9—12表示用挖掘机挖土与人力挖土做功的快慢不同，它所用的判断方法是：做功时间相同，比较的 多少；另一种的判断方法是：做功数值相同，比较＿＿＿＿＿＿＿＿＿．
3、在体育达标“跳绳项目”测试中，燕燕同学1min跳了120次，每次跳起的高度约为4cm；若她的体重为500N，则她跳一次做的功约为＿＿＿J，她跳绳的平均功率约为＿＿＿＿W．
4、正常人的心脏推动血液流动的功率约为1．5W，那么一天内心脏做功约＿＿＿J，这些功可以把一个质量60kg的人匀速举高＿＿＿＿＿m．(g取10N／kg)
5、图1所示：为甲、乙二台功率一定机器做功时所得出的做的功与时间的关系图象，由图可知 机器的功率更大，若甲、乙机器做相同的功，乙机器做功的时间更 。
6、小云想粗略地测算自己在单杠上做引体向上运动的功率.如图2所示,他用尺量出握拳时手臂的长度,并测出自己连续拉上去的次数和时间填入下表,请在空格处补上相应的数据.
臂长l/m 体重G/N 拉上去的次数 克服重力所做的功W/J 时间t/s 功率P/W
0.6 500 5 12
7、登楼比赛，看谁的功率大为此，活动中必须测量的物理量有：__________________、________________、_____________________。
8、关于功率，下列说法正确的是（ ）
Ａ、做功多的机器，功率一定大 Ｂ、做功时间短的，功率一定大
Ｃ、做相同的功，所用时间短的，功率一定大 Ｄ、以上说法都不对
9、一次劳动中，小强和小明同学各把100块相同的砖从一楼搬到六楼，小强用30min
时间，小明用了40 min时间．若两人对砖做的功分别为W1和W2，功率为Pl和P2，则（　 　）
A、Wl>W2，P1>p2　　　 　B、Wl＝W2，pl＝p2
C、Wl＝W2，Pl>p2　　 　　D、Wl>W2，pl＝p2
10、甲、乙两人从一楼到三楼进行爬楼比赛，已知甲、乙两人的重力之比为5：6，所花时间之比为9：10，则甲、乙两人爬楼功率之比是( )．
A、25：27 　 B、6：5　　　　C、10 ：9 D、27：25
11、推土机甲的功率比推土机乙的功率大，以下说法正确的是（　 　）
A、推土机甲做的功比乙推土机多　　　　 　B、推土机甲做的功比乙推土机少
C、推土机甲做的功可以与乙推土机一样多 D、以上说法都不对
*12、正值农忙季节，农田需要大量的灌溉用水，若水泵在0.5h内把360m3的水抽到5m高处（g取10N/kg），则水泵对水做功的功率至少为（ ）
A、1.8×106J B、3.6×106W C、10kW D、3.6×107W
*13、耕地的拖拉机在1min 40s内匀速前进了300m的路程，已知它的功率是24kW，问拖拉机受到的平均阻力是多大
14、如图3所示，小刚用300N的力匀速竖直向上提升质量为50kg的重物，在10s内把物体提升了1m（不计绳重及摩擦）．根据这些数据，请求出四个相关的物理量．
图3
第五节　提高机械的效率
习题点拨
例 利用定滑轮、动滑轮和滑轮组，分别匀速提升同一重物．在不计绳重和摩擦的情况下机械效率最高的是( )．
A．定滑轮 B．动滑轮 C．滑轮组 D．都一样高
分析与解 选择A．使用机械时，拉力所做的总功中包含了克服机械重力、机械转动时的摩擦力等所做的功，这部分功是额外功．在不计绳重和摩擦的情况下，利用定滑轮、动滑轮或滑轮组分别匀速提升同一重物，有用功相同，使用定滑轮做的额外功最少，有用功占总功的比例最大．
基础训练
1、一台起重机将重3 600N的货物提升4m，如果该起重机的机械效率是60％，则：起重机做的有用功是＿＿＿＿J，总功是＿＿＿＿J，额外功是＿ ＿＿J。
2、如图1所示，斜面高为1m，长为3m，工人用400N沿斜面方向的力将重为840N的箱子推到车上。在这过程中，工人做的有用功是_____________J，机械效率是___________。
3、三种方法把砂子运上三楼，根据图2中数据算出三种方法所做的有用功的大小均为_______焦，其中一种方法做的总功最少，等于___ __焦。
4、 一个体重为400N 的小明由于找不到其它的机械．只好亲自动手将100N 重的物体搬到3 m高的楼上。他对物体做的功是 J ，他的效率是 。
5、各种机械在使用时产生额外功的原因不完全相同，要根据具体情况具体分析。具体分析图3中三种做功情况(设滑轮规格相同)，产生额外功最多的应是 图。若钩码(m=50g)在三种情况中均被提高1米，各种情况机械做的有用功均为 ，由此可判断出 图的机械效率最大。
6、某同学选择如下器材准备做“测定滑轮组的机械效率”实验，并记录了如实验数据，请帮助完成下表：
滑轮组组成 钩码重G(N) 钩码升高h(m) 弹簧秤示数F(N ) 绳子自由端移动距离S(m) 机械效率η
一个定滑轮一个动滑轮 2.1 0.1 1.0 0.30
7、下列说法中正确的是：（ ）
A、机器的功率越大，做的功越多； B、机器的功率越大，效率越高；
C、机器的效率越小，做的有用功在总功中占的百分比越小；
D、机器的功率越小，效率越低。
8、关于机械效率，下列说法正确的是：(　　 )
A、机械效率越高，所做的有用功越多　　B、总功少的机械，机械效率高
C、额外功少的机械，机械效率高　　　　D、总功一定时，有用功多的机械效率高
9、用完全相同的A、B两个滑轮组（绳重及摩擦忽略不计），分别提升重为G1和G2的两物体，若G1＞G2，它们的机械效率分别为ηA和ηB，则（　 　）
A、ηA＞ηB　　　B、ηA＜ηB C、ηA＝ηB　　　　　D、无法判断
10、如图4每个滑轮的重为225N，重物G的重量为1275N，绳索重及摩擦
均不计。则：
（1）人在匀速提升重物时所用拉力为多大？
（2）重物被匀速提起1m的过程中，人所做的总功为多大？
（3）此时滑轮组的机械效率为多大？
图4
第六节　合理利用机械能
习题点拨
例1 关于能的概念，下列说法中正确的是(　　)
A、物体不做功时就不具有能　　B、物体能对其他物体做功，它就具有能
C、物体具有能，肯定在做功　　D、物体具有机械能，它肯定在做功
分析与解 选择B．一个物体能够对别的物体做功，我们就说这个物体具有能．
例2 国际比赛中，撑竿跳高的记录能超过6m，比普通跳高的记录高得多，这是为什？
分析与解 撑竿跳高时，可以更多地把运动员助跑的动能先转化为竿的弹性势能，竿的弹性势能又转化为人的重力势能，运动员也就有更多的重力势能，因此跳得较高．
基础训练
1、飞行的子弹能击穿靶子，是因为它具有 能；放在阳台上的花盆有砸伤人的危险，因为它具有＿ ＿＿能；推开的弹簧门放手后能够自动关上，是因为它具有能；钟表里的发条拧得越紧则能够走的时间越长，是因为它具有＿＿ ＿＿能；腾空而起的火箭具有＿＿＿ ＿能．
2、唐诗中有“黄河远上白云间”“不尽长江滚滚来”的诗句，这动人的诗句生动、形象地反映这两条大河蕴藏了大量的＿ ＿＿能．三峡大坝关闸蓄水的首要目的是为了提高水的＿＿ ＿＿能．
3、洒水车沿街道匀速行驶，将水洒向地面，在此过程中洒水车动能将＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
4、鸽子和麻雀在空中飞行，如果它们具有的动能相等，那么鸽子比麻雀飞得______；如果它们具有的重力势能相等，那么鸽子比麻雀飞得_______。(选填“快”或“慢”、“高”或“低”)
5、下列物体中：A．挂在屋顶上的电灯；B．被拉开的弹簧门；C．空中飞行的小鸟；D．在冰场上滑行的运动员；E．从斜坡上滚下的石头；F．在平直公路上行驶的汽车；只具有动能的是 ．只具有势能的是 ．既具有动能，又具有势能的是 。
6、“会挽雕弓如满月，西北望，射天狼”的诗句表达了诗人苏轼企望为国御敌立功的壮志。如图1所示，拉弯的弓把箭射出去。这一过程中能量的转化情况是弓的 能转化为箭的 能。
7、我国发射的“神舟五号”宇宙飞船，载人舱于2003年10月16日顺利地在内蒙古主着陆场成功着陆，载人舱在下落到地面附近的某一高度时，由于空气阻力的作用使其匀速运动，在匀速下落过程中，载人舱(　 　)
A、重力势能增大 　　B、重力势能减小 C、重力势能不变　 　D、动能增大
8、下列物体在运动过程中，动能转化为重力势能的是( )
A、汽车沿斜坡向下运动 B、汽车在水平公路上匀速行驶
C、投出的篮球在向上运动 D、热气球匀速向上运动
9、若甲物体比乙物体速度大，则（ ）
A、甲的动能一定比乙大 B、乙的动能一定比甲大
C、动能一定相等 D、缺少条件，无法比较
10、如图2所示，滚摆在下降的过程中越转越快，它在下降的过程中（ ）
A、动能增加，势能增加 B、动能增加，势能减少
C、动能不变，势能减少 D、动能减少，势能增加 图2
11、下列过程中，属于动能转化为重力势能的是(　 　)
A、雪橇从山坡上滑下　　　　　　B、玩具弹簧枪将子弹水平射出
C、雨滴从屋檐落向地面　　　　　D、斜向上射出的炮弹上升的过程
12、跳伞运动员从高空飞机上跳下后，在降落伞未打开前的下落过程中，运动员的（　　 ）
A、动能增加，重力势能减小　　　　B、动能减小，重力势能增加
C、动能减小，重力势能减小　　　　D、动能增加，重力势能增加
13、如图4所示，在探究“动能大小与那些因素有关”的实验中，让钢球从斜面滚下，撞到一个小木块上，木块在水平面上移动一段距离后静止。回答以下问题：
（1）为了使钢球在刚进入水平时具有不同的速度，应将
钢球从斜面的__________滚下。
（2）通过观察____________________________________，
可以间接判断小球动能大小。 图4
14、如图5所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的hA、hB、hC高处滚下（mA＝mB＜mC，hA＝hC ＞hB、），推动纸盒运动一段距离后静止。
（1） 要研究动能与质量的关系，我们应选择 两图来进行比较。
（2）要研究动能与速度的关系，我们应选择 两图来进行比较。
（3）从图中可以看出A、B、C三个小球刚到达水平面时， 球的动能最大。
15、2002年12月30日，我国自行研制的“神舟”四号飞船在洒泉卫星发射中心升空并成功进入预定轨道。飞船首先从离地球343km（即远地点）处，向离地球200km（即近地点）处运动，那么飞船在此运动过程中的运行是匀速的吗？为什么？
达标训练
一、填空题
1、杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，
由图9—18可知它的支点是 点(选填“A”“B”或“C”)，在匀速拉起吊桥时，它属于一个＿＿＿＿杠杆(选填“省力”或“费力”)．
2、在研究杠杆平衡条件的实验中：
(1)把杠杆挂在支架上，实验前没有挂钩码时，发现杠杆右端下倾，可将右端螺母向＿＿＿＿＿边旋转(选填“左”或“右”)，使杠杆在水平位置平衡．
(2)实验中共有6个钩码，杠杆上每格距离相等，调节好杠杆后，在杠杆左边离支点2格的A处挂了3个钩码，如图9—19所示．为使杠杆在水平位置平衡，请你在杠杆右边挂上钩码(用一种方法)．你的方法是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
3、重100N的物体在40N水平拉力作用下，由静止开始沿水平面运动5m，拉力做功＿＿＿＿＿J，重力做功＿＿＿＿＿J。
4、用一个动滑轮将重100 N的砂子提到9 m高的楼上，所用的力是60 N，那么总功是＿＿＿＿＿J，有用功是＿＿＿＿J，额外功是＿＿＿J，机械效率为＿＿＿＿。
5、如图9—21所示，钢球从斜面顶端由静止滚下，打到一个小木块上，能将木块撞出一段距离．放在同一水平面上相同位置的木块，被撞得越远，表示钢球的动能越大．现用质量不同的钢球从同一高度滚下，看哪次木块被推得远．回答以下问题：
(1)不同的钢球从同一高度滚下，是为了使钢球滑到底端时具有相同的＿＿＿＿＿＿＿。
(2)设计本实验的目的是：研究＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
(3)由实验得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
6、如图9—22所示，O为杠杆AC的支点，在B处挂个小物体，要使杠杆在水平位置平衡，请在图中画出施加在杠杆上的最小动力F1及力臂L1，
二、选择题
1、使用滑轮组时正确的是( )．
A、要想改变力的方向，就不能省力　　　 B、要省力就不能改变力的方向
C、可以省力，也可以改变力的方向　　 　D、可以省力同时省距离
2、一根杠杆平衡时，动力小于阻力，若沿原力的方向各增加相同大小的力，这时杠杆将（　　）
A、仍保持平衡 　　 B、沿动力方向转动 C、沿阻力方向转动 　D、无法确定
3、在棉产区，每年秋天拔去地里的棉秆是农民的一项繁重体力劳动，小明同学仿照钳子的结构改制成的一种农具解决了这一问题，如图9—23所示．使用时，将小铲着地，用虎口夹住棉秆的下部，然后在套管上用力，棉秆就拔出来了．该农具整体可视为杠杆，其支点的位置是( )．
A、转轴 B、套管 C、小铲 D、虎口
4、图9—24是某建筑工地的塔吊正在吊起一根钢梁，图中的配重物是为了( )．
A、美观 B、确保塔吊不会翻倒
C、减少塔吊所吊重物的重力
D、增大塔吊的机械效率
5、在举重比赛时，一个运动员在第一阶段把150kg的杠铃很快举过头顶；第二阶段使杠铃在空中停留3s．下列关于运动员对杠铃做功的说法．正确的是( )．
A、他在第一阶段内没做功
B、他在第二阶段内没做功
C、他在两个阶段内都没做功 D、他在两个阶段内都做了功
6、图9—25所示的是一种叫做蹦极的游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．图中B点是弹性绳自然下垂时绳下端的位置，A点是他所到达的最低点的位置．对于他离开跳台至最低点A
的过程，下面说法错误的是( )．
A、他的重力势能一直在减小
B、绳的弹性势能一直在减小
C、他的动能先增加后减小
D、在最低点，重力势能减到最小，动能为零，绳的弹性势能最大
7、下列过程中属于动能转化为势能的是( )．
A、绕地球作椭圆形轨道运动的卫星从远地点到近地点
B、雪橇从山坡上滑下
C、秋千从低处向上荡起 D、滚摆下降过程
8、下列物体在运动过程中，动能转化为重力势能的是( )
A、自由下落的雨滴 B、水平行驶的汽车
C、向上投出的篮球 D、向坡底滑行的小车
9、某同学骑自行车上坡时，速度越来越慢，则车和人的( )．
A、动能变大，重力势能变大 B、动能变小，重力势能变小
C、动能不变，重力势能不变 D、动能变小，重力势能变大
三、综合题
1、学校组织同学们到农村参加社会实践活动，小强第一次学习挑担子，他做了以下实验，请你根据各小题的要求作答：
(1)他先在扁担的两端各挂i SO N的重物，担子很快就被平稳地挑起来．这时他的肩膀应放在扁担的什么位置
(2)接着，他又在扁担的A端加上50N的重物，如图9—26所示，但他掌握不好担子的平衡．请你用杠杆平衡知识，帮助他计算出肩膀应距月端多远，担子才能重新水平平衡 (扁担重忽略不计)
2、站在地面上的人用滑轮组把重960N的货物由地面匀速提升到4m的高处，所用的时间是8s，人作用在绳子自由端的拉力为600N．(不计摩擦和绳重) ．
(1)依据题意在图9—27中画出绳子的绕法；
(2)请根据已知条件设计一些问题，并解答(至少求出4个物理量)．
3、如何有效地提高能量利用率是人类所面临的一项重要任务．图9—28是某轻轨车站的设计方案示意图，该图表明与站台前后连接的轨道都有一个小坡度．请你说明这种设计可以节能的理由．
图5
图6
G
