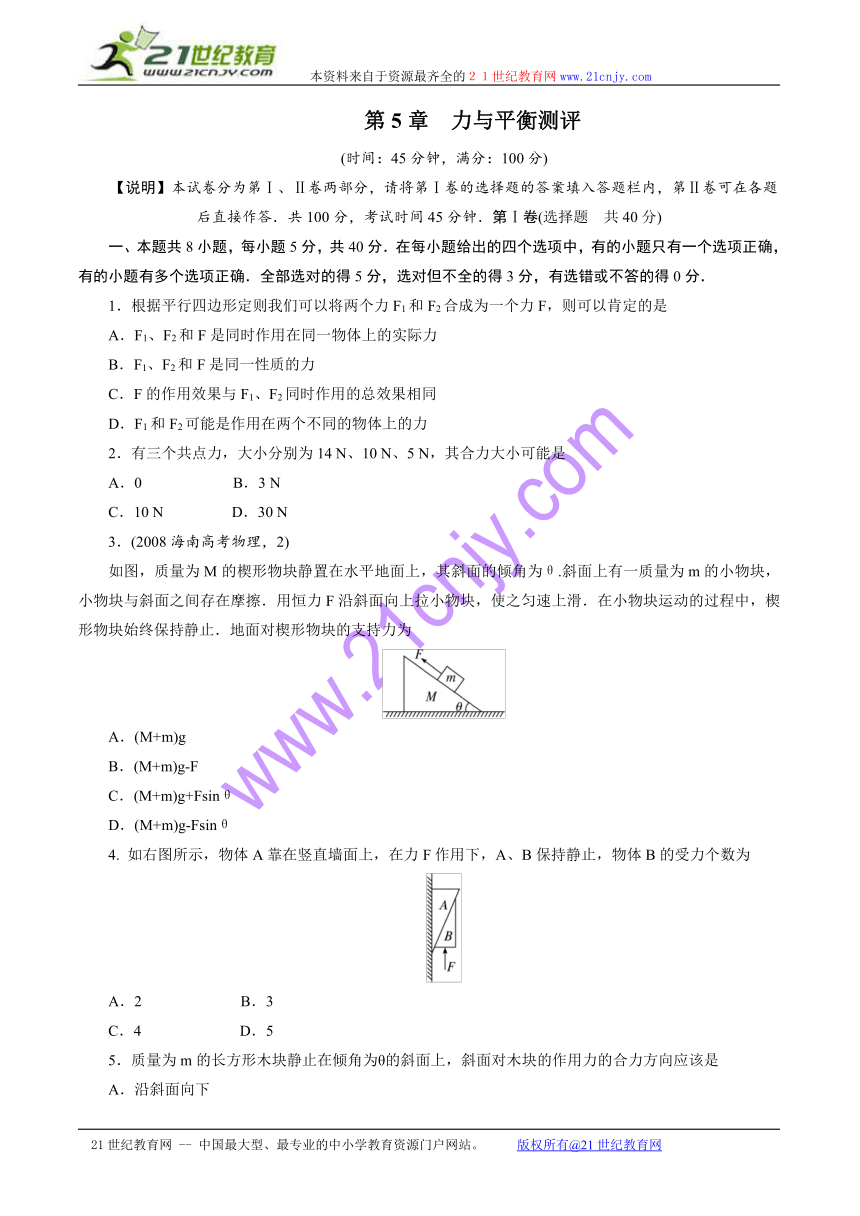

第5章 力与平衡测评
(时间:45分钟,满分:100分)
【说明】本试卷分为第Ⅰ、Ⅱ卷两部分,请将第Ⅰ卷的选择题的答案填入答题栏内,第Ⅱ卷可在各题后直接作答.共100分,考试时间45分钟.第Ⅰ卷(选择题 共40分)
一、本题共8小题,每小题5分,共40分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.全部选对的得5分,选对但不全的得3分,有选错或不答的得0分.
1.根据平行四边形定则我们可以将两个力F1和F2合成为一个力F,则可以肯定的是
A.F1、F2和F是同时作用在同一物体上的实际力
B.F1、F2和F是同一性质的力
C.F的作用效果与F1、F2同时作用的总效果相同
D.F1和F2可能是作用在两个不同的物体上的力
2.有三个共点力,大小分别为14 N、10 N、5 N,其合力大小可能是
A.0 B.3 N
C.10 N D.30 N
3.(2008海南高考物理,2)
如图,质量为M的楔形物块静置在水平地面上,其斜面的倾角为θ.斜面上有一质量为m的小物块,小物块与斜面之间存在摩擦.用恒力F沿斜面向上拉小物块,使之匀速上滑.在小物块运动的过程中,楔形物块始终保持静止.地面对楔形物块的支持力为
A.(M+m)g
B.(M+m)g-F
C.(M+m)g+Fsinθ
D.(M+m)g-Fsinθ
4. 如右图所示,物体A靠在竖直墙面上,在力F作用下,A、B保持静止,物体B的受力个数为
A.2 B.3
C.4 D.5
5.质量为m的长方形木块静止在倾角为θ的斜面上,斜面对木块的作用力的合力方向应该是
A.沿斜面向下
B.垂直于斜面向上
C.沿斜面向上
D.竖直向上

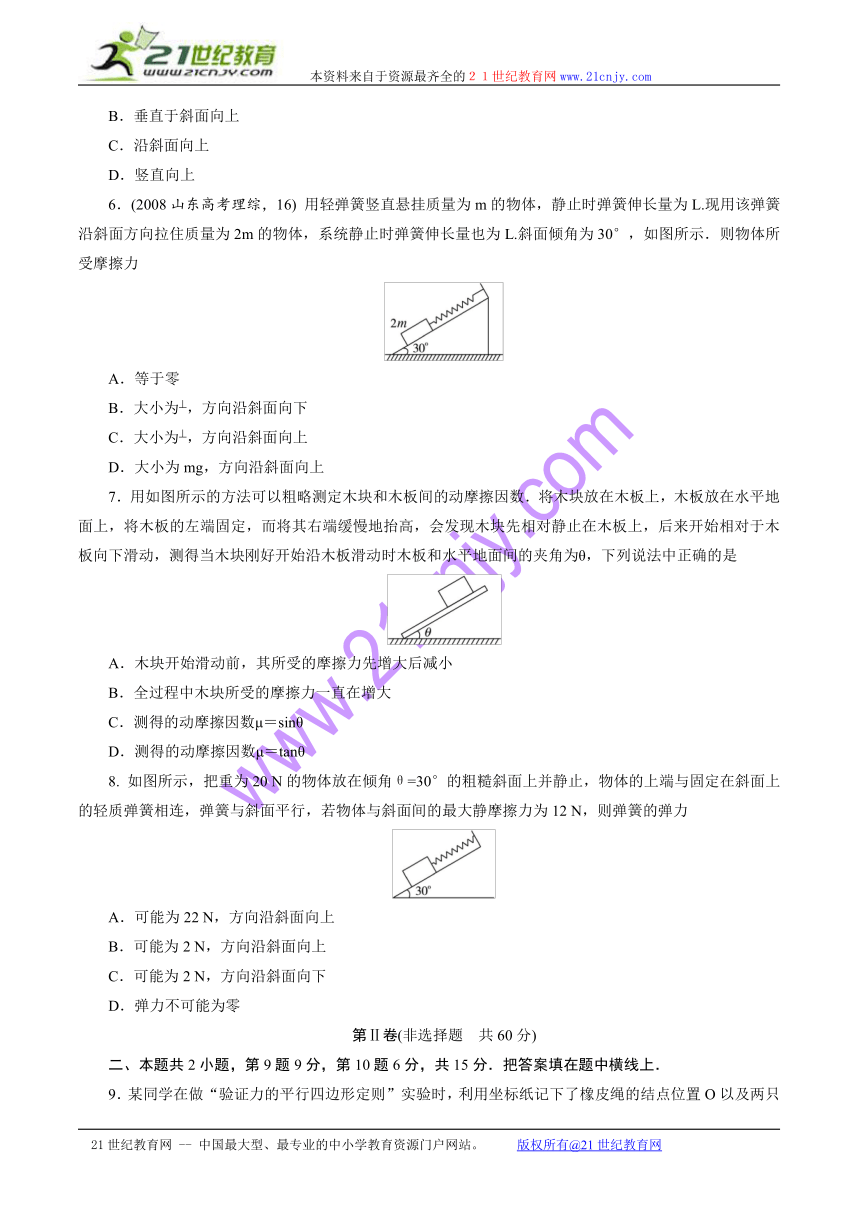

6.(2008山东高考理综,16) 用轻弹簧竖直悬挂质量为m的物体,静止时弹簧伸长量为L.现用该弹簧沿斜面方向拉住质量为2m的物体,系统静止时弹簧伸长量也为L.斜面倾角为30°,如图所示.则物体所受摩擦力
A.等于零
B.大小为,方向沿斜面向下
C.大小为,方向沿斜面向上
D.大小为mg,方向沿斜面向上
7.用如图所示的方法可以粗略测定木块和木板间的动摩擦因数.将木块放在木板上,木板放在水平地面上,将木板的左端固定,而将其右端缓慢地抬高,会发现木块先相对静止在木板上,后来开始相对于木板向下滑动,测得当木块刚好开始沿木板滑动时木板和水平地面间的夹角为θ,下列说法中正确的是
A.木块开始滑动前,其所受的摩擦力先增大后减小
B.全过程中木块所受的摩擦力一直在增大
C.测得的动摩擦因数μ=sinθ
D.测得的动摩擦因数μ=tanθ
8. 如图所示,把重为20 N的物体放在倾角θ=30°的粗糙斜面上并静止,物体的上端与固定在斜面上的轻质弹簧相连,弹簧与斜面平行,若物体与斜面间的最大静摩擦力为12 N,则弹簧的弹力
A.可能为22 N,方向沿斜面向上
B.可能为2 N,方向沿斜面向上
C.可能为2 N,方向沿斜面向下
D.弹力不可能为零
第Ⅱ卷(非选择题 共60分)
二、本题共2小题,第9题9分,第10题6分,共15分.把答案填在题中横线上.
9.某同学在做“验证力的平行四边形定则”实验时,利用坐标纸记下了橡皮绳的结点位置O以及两只弹簧秤拉力F1、F2的大小和方向,如图所示.
(1)试在图中作出无实验误差情况下橡皮绳此时的拉力图示,并用F表示该力.
(2)在实验中,需要将橡皮条的一端固定在水平木板上,另一端系上两根细绳,细绳的另一端都有绳套,如图所示,实验中需用两个弹簧秤分别钩住绳套,并互成角度地拉橡皮条.某同学认为在此过程中必须注意以下几项:
A.两根细绳必须等长
B.橡皮条应与两绳夹角的平分线在同一直线上
C.在使用弹簧秤时要注意使弹簧秤与木板平面平行
其中正确的是______.(填入相应的字母)
(3)如左下图所示,为A、B两个同学在做力的合成实验时得到的结果,可以断定其中____同学的实验结果比较符合实验事实,理由是________________________.
10.如右上图所示,m在三根细绳悬吊下处于平衡状态,现用手持绳OB的B端,使OB缓慢向上转动,且始终保持结点O的位置不动,则AO、BO绳中的拉力的变化情况为______________________.
三、本题共3小题,11题12分,12题15分,13题18分,共45分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位.

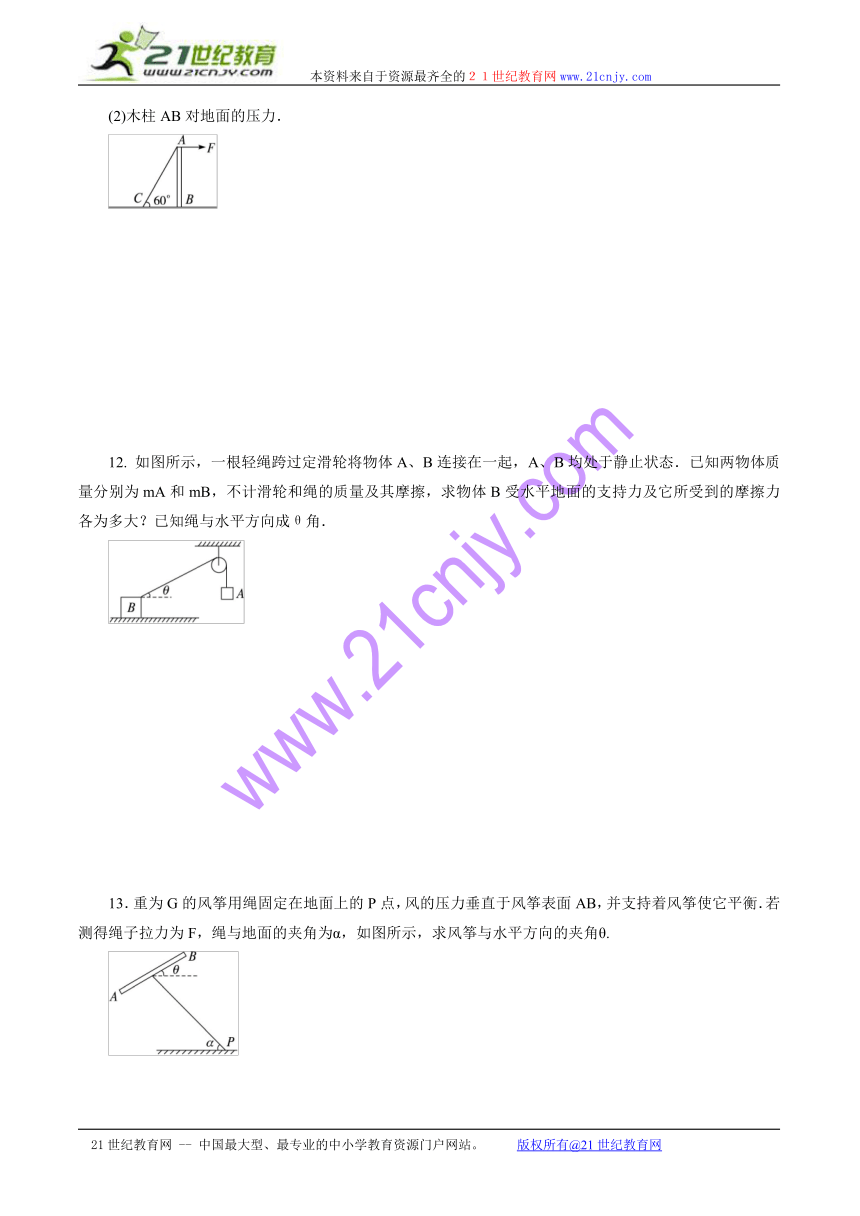

11.为使重300 N的木柱直立于地面上,在柱的上端拴有两根拉绳,如图所示.已知水平绳的拉力F=100 N,试求:
(1)斜绳CA的拉力;
(2)木柱AB对地面的压力.
12. 如图所示,一根轻绳跨过定滑轮将物体A、B连接在一起,A、B均处于静止状态.已知两物体质量分别为mA和mB,不计滑轮和绳的质量及其摩擦,求物体B受水平地面的支持力及它所受到的摩擦力各为多大?已知绳与水平方向成θ角.
13.重为G的风筝用绳固定在地面上的P点,风的压力垂直于风筝表面AB,并支持着风筝使它平衡.若测得绳子拉力为F,绳与地面的夹角为α,如图所示,求风筝与水平方向的夹角θ.
答案与解析
第5章 力与平衡测评
1.C
2.ABC 这三个力同向时合力最大,最大值为29 N,这三个力合力的最小值是零,故这三个力的合力范围是:0≤F合≤29 N,故A、B、C正确.
3.D 把m、M看成一个整体,在竖直方向受力平衡,即N+Fsinθ=(m+M)g,N=(m+M)g-Fsinθ.
4.C B物体受四个力的作用,即重力、推力F、物体A对B的支持力和物体A对B的摩擦力.
5.D 木块受力如图所示:木块受到斜面的支持力F1、摩擦力F2的合力F与木块受到的重力是一对平衡力.
6.A 竖直悬挂时:mg=kL 沿斜面拉质量为2m的物体时,设物体受摩擦力为f,方向沿斜面向下,则kL=2mgsin30°+f 联立解得f=0.
7.D 木板由水平位置缓缓向上转动的过程中,木板上的木块有两个状态:夹角θ不太大时,木块相对木板静止,这时木块受到的摩擦力是静摩擦力,大小等于木块重力沿斜面向下的分力,即f=mgsinθ,这种情况下,摩擦力随夹角的增大而增大,A错误.当夹角θ增大到一定程度时,木块相对木板下滑,这时木块受到的摩擦力是滑动摩擦力,即f=μmgcosθ,这种情况下,摩擦力随夹角的增大而减小.可见开始一段时间,摩擦力随角度的增加,按正弦规律增加;后一段时间,摩擦力随角度的增加,按余弦规律减小,故B错误.当木块刚好开始沿木板滑动时滑动摩擦力和重力沿斜面的分力平衡,即mgsinθ=μmgcosθ,μ=tanθ,所以D正确.
8.ABC 物体的重力沿斜面向下的分力G1=Gsinθ=10 N,物体与斜面间的最大静摩擦力为12 N,若弹力为22 N,方向沿斜面向上时,物体所受的静摩擦力应该沿斜面向下,大小为12 N,可以;若弹力为2 N,方向沿斜面向上时,物体所受的静摩擦力应该沿斜面向上,大小应为8 N,可以;若弹力为2 N,方向沿斜面向下时,物体所受的静摩擦力应该沿斜面向上,大小为12 N,可以;物体靠自身受到向上的静摩擦力就可以使自己静止在斜面上,此时弹簧的弹力为零,D错误,A、B、C正确.
9.答案:(1)(略) (2)C (3)A 因为F表示F1、F2的合力,F′表示效果相同时一个弹簧秤的拉力,所以F′应和橡皮条在一条直线上.
解析:(1)
(2)本实验中要用两个弹簧秤分别钩住绳套,然后记下两条细绳的方向,在实验中,两细绳的作用主要是为记下两拉力的方向,因此两根细绳不必等长,在实验时只要能够使结点到达某位置O即可,两绳的方向是任意的,因此选项A、B错误.在使用弹簧秤时,要使弹簧秤与木板面平行,否则会带来较大误差.
(3)实际进行实验时,误差往往在所难免,但不管怎样,应尊重事实.此题应从实验原理出发进行判断.A同学的实验是尊重事实的,因为F表示F1、F2的合力,F′是效果相同时一个弹簧秤的拉力,所以F′应和橡皮条在一条直线上.
10.答案:AO绳的拉力逐渐变小;BO绳的拉力先变小后变大
解析:由于结点O的位置始终不动,即物体m在3个共点力的作用下保持平衡,绳OC对O点的拉力F大小为mg,方向竖直向下,故OA绳的拉力F1与OB绳的拉力F2的合力F′与F大小相等、方向相反.依据平行四边形定则画出这种情况下的F1、F2和F′的平行四边形,即可看出,在OB绳缓慢向上转动的过程中,F1越来越小,F2是先变小后变大.
11.答案:(1)200 N (2)173.2 N
解析:如图,FAC==2F=200 N
F合=FACsin60°=200× N=100 N
=173.2 N
即木柱对地面压力为173.2 N.
12.答案:mBg-mAgsinθ mAgcosθ
解析:对B进行受力分析,B受四个力:重力、支持力、摩擦力、绳子拉力,处于平衡状态.对A进行受力分析,A受重力、拉力两个力平衡.
对A:T=mAg
对B:Tcosθ=f Tsinθ+N=mBg
联立解得:N=mBg-mAgsinθ
f=mAgcosθ.
13.答案:arccot(tanα+)
解析:取风筝为研究对象,它受到重力G、拉力F和风对它的作用力N三个力的作用.把G和F正交分解后,由力的平衡条件得:
沿风筝表面AB方向Gsinθ=Fcos(α+θ)
而cos(α+θ)=cosαcosθ-sinαsinθ
联立解得:θ=arccot(tanα+).
