第6节 电流与电压、电阻的关系（测量定值电阻的电阻）

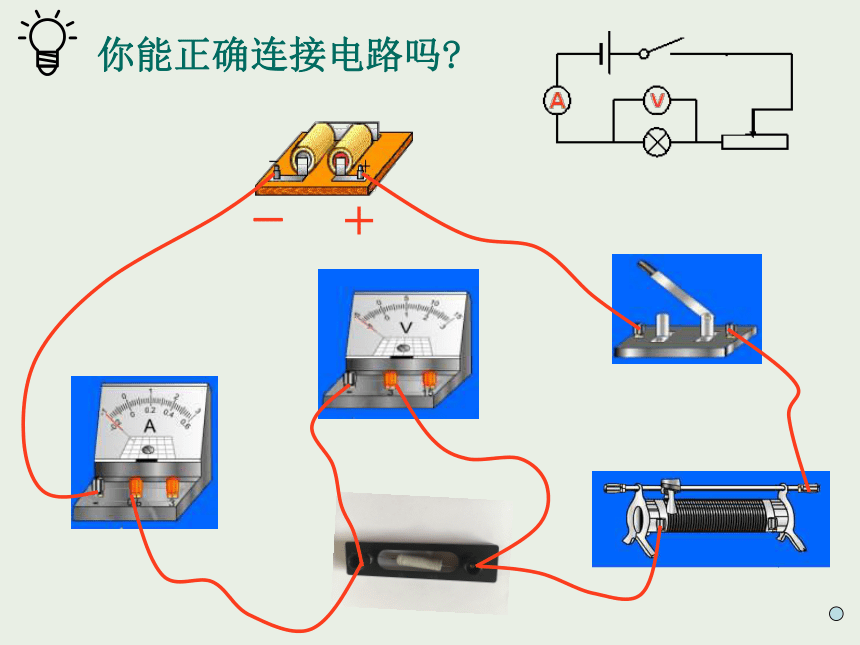

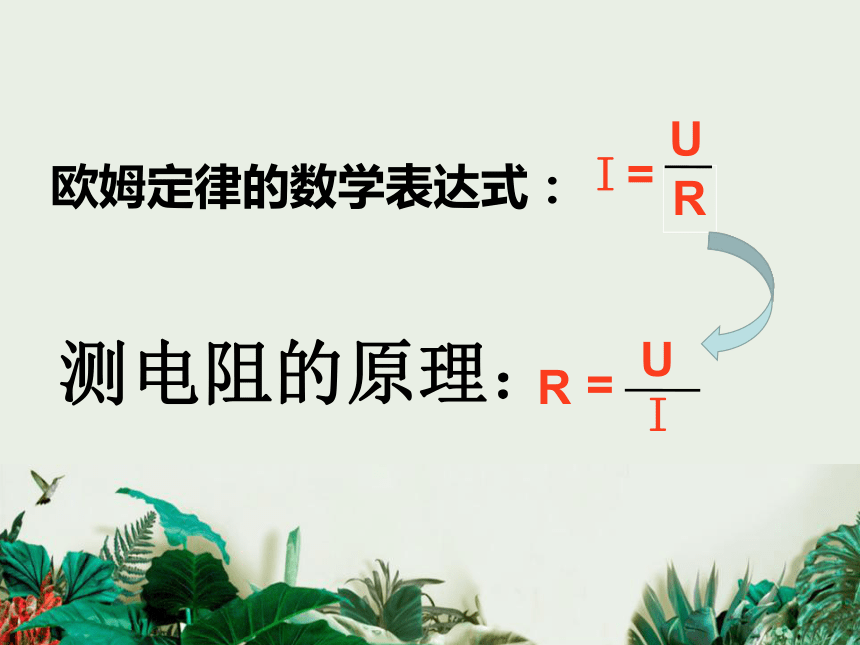

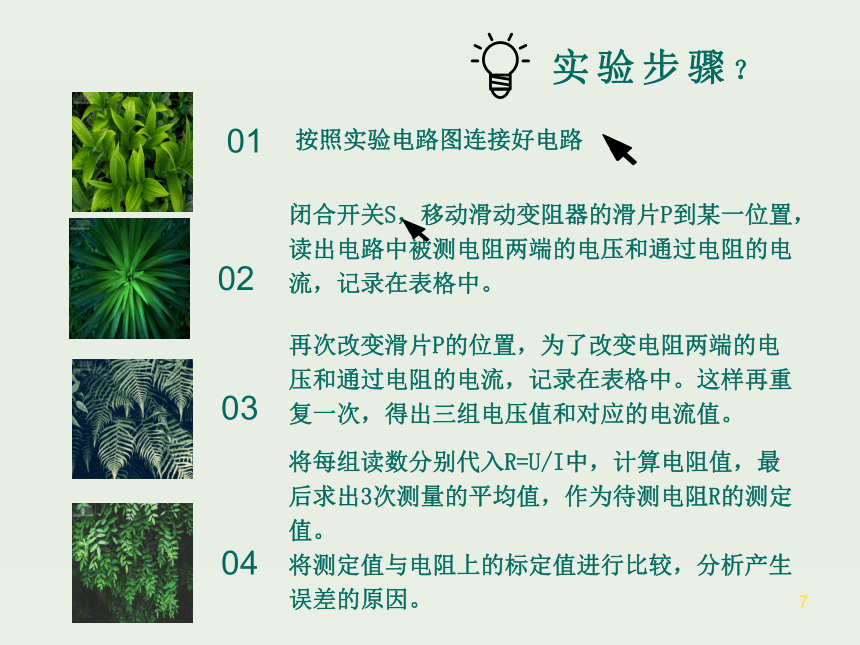

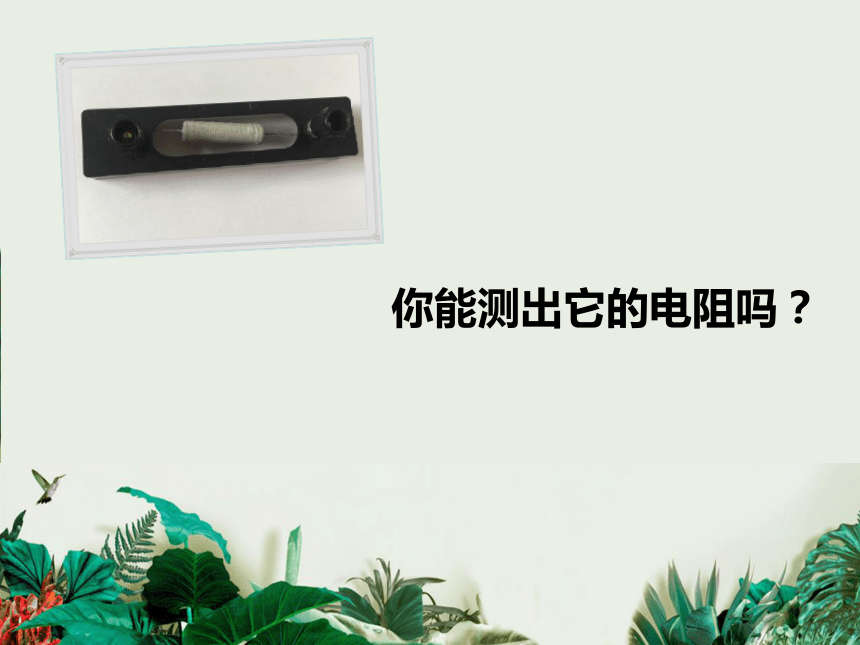

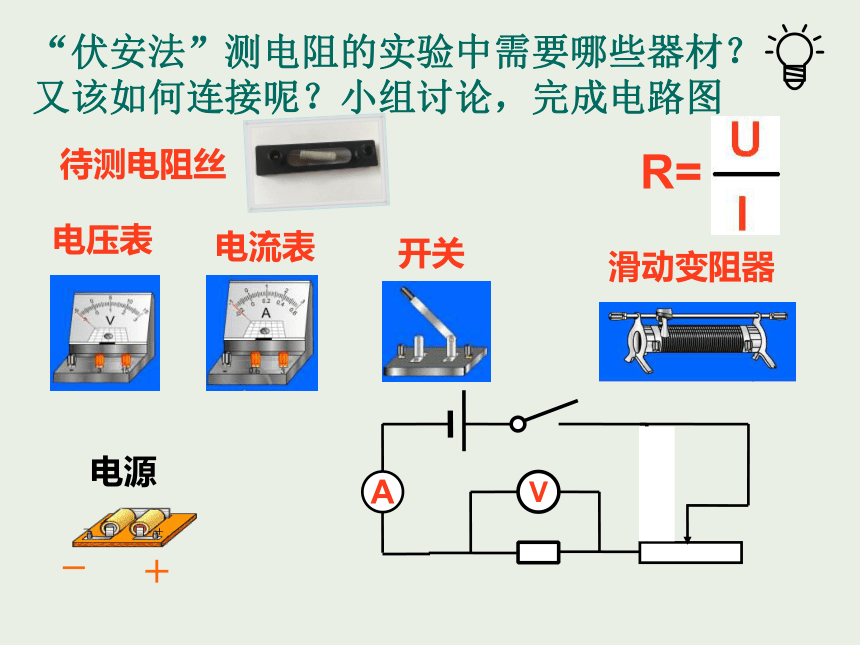

课件15张PPT。你能测出它的电阻吗？欧姆定律的数学表达式：测电阻的原理：怎样测出它的电阻呢？把电阻接入电路中，用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可以计算出电阻的大小。R=这种方法称为伏安法。伏安用电压表和电流表测导体的电阻新昌县道南中学 俞俊实验“伏安法”测电阻的实验中需要哪些器材？又该如何连接呢？小组讨论，完成电路图你能正确连接电路吗?实验步骤？按照实验电路图连接好电路闭合开关S，移动滑动变阻器的滑片P到某一位置，读出电路中被测电阻两端的电压和通过电阻的电流，记录在表格中。0102再次改变滑片P的位置，为了改变电阻两端的电压和通过电阻的电流，记录在表格中。这样再重复一次，得出三组电压值和对应的电流值。
03将每组读数分别代入R=U/I中，计算电阻值，最后求出3次测量的平均值，作为待测电阻R的测定值。
将测定值与电阻上的标定值进行比较，分析产生误差的原因。
041 （1）保护电路；（2）改变待测电阻两端的电压和通过它的电流,便于多次测量求平均值减小误差。滑动变阻器的作用实验时间请你开始实验吧！注意实验步骤及注意事项完成实验数据记录表１.用伏安法测电阻的电路中,有关滑动变阻
器的作用说法不对的是( )
Ａ．改变待测电阻两端的电压
Ｂ．改变通过待测电阻的电流
C．保护电路中的电路元件
D．改变待测电阻的大小D我掌握我快乐改变:待测电阻两端的电压和通
过待测电阻的电流保护电路1２.　在用伏安法测电阻的实验中，刚一试触 就发现电流表的指针迅速偏转到最大的刻度， 发生这种现象的原因可能是（　　）
Ａ.电流表的正负接线柱接反了
Ｂ.待测电阻的电阻丝断了
Ｃ.线路某处发生了短路
Ｄ.线路某处发生了开路Ｃ我掌握我快乐小结:注意故障
分析题 3. 小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？请你诊断小灯泡会亮吗?
电压表有示数吗?
电流表有示数吗?提示:不亮有,等于电源电压没有拓展提高 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，你能测出未知电阻Rx的值吗? 要求 : ①画出电路图， ②说出测量步骤 ③ 写出Rx的最后表达式。感谢您的观看thanks1
