第4节 简单机械（杠杆的应用）

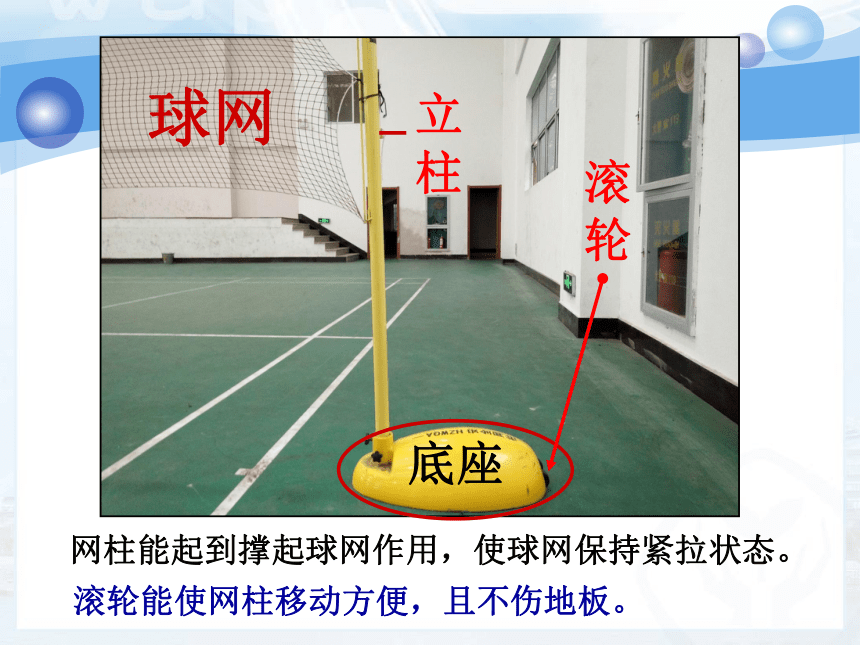

课件17张PPT。杠杆的应用网柱能起到撑起球网作用，使球网保持紧拉状态。球网底座立
柱
滚
轮

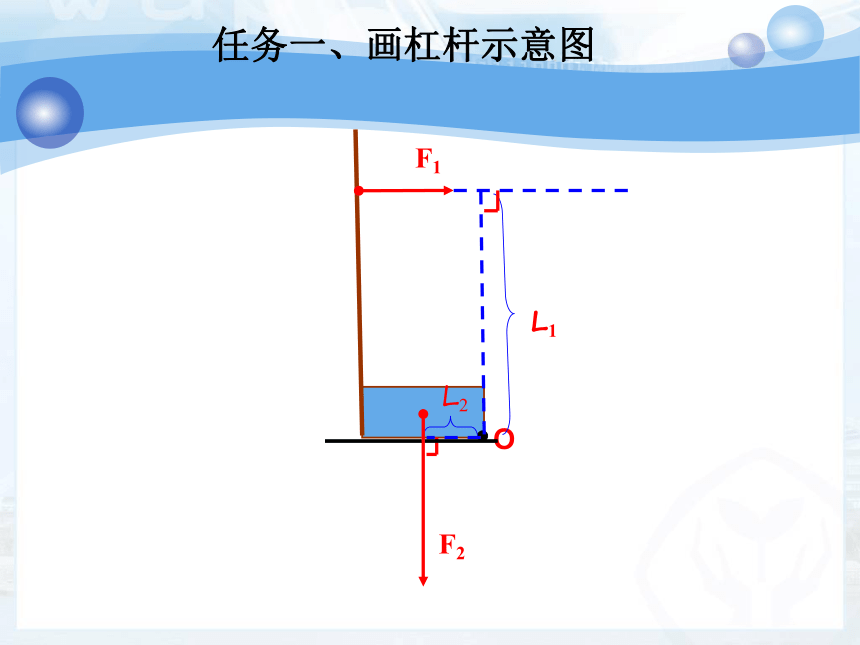

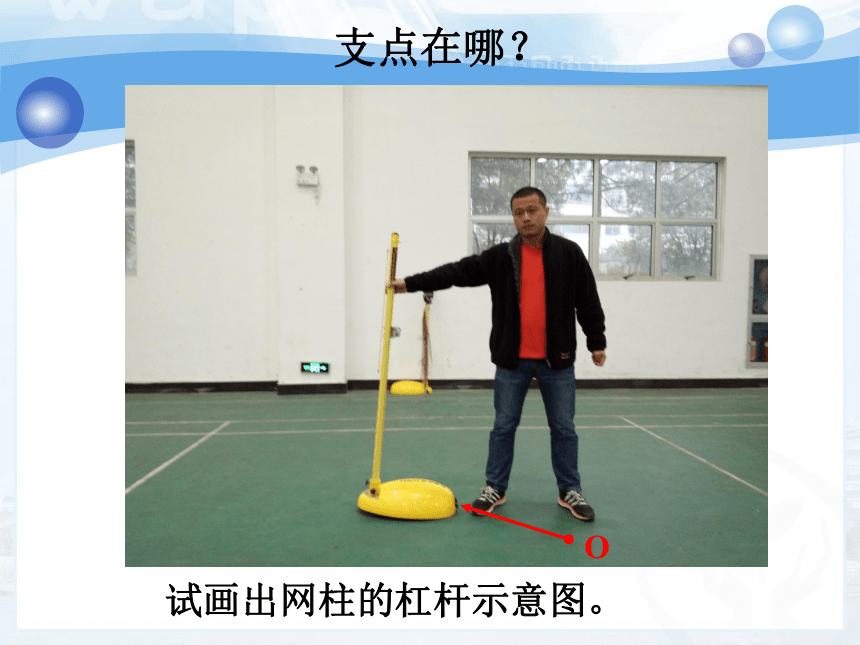

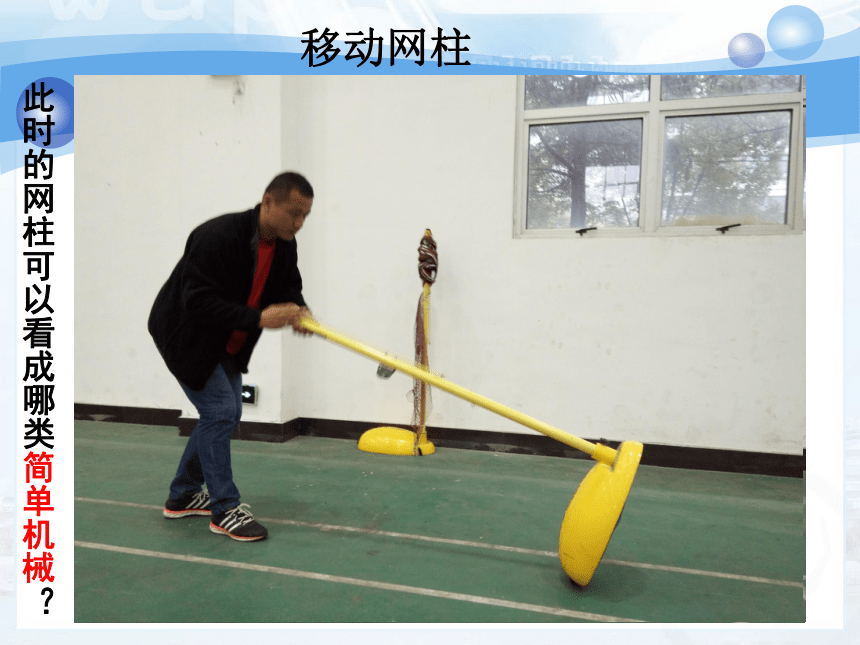

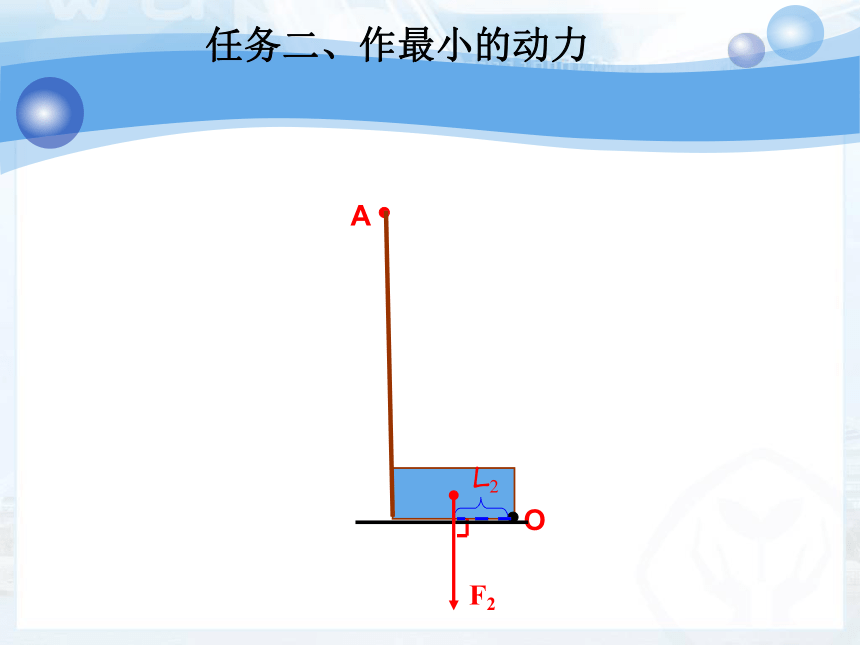

滚轮能使网柱移动方便，且不伤地板。移动网柱此时的网柱可以看成哪类简单机械？O支点在哪？试画出网柱的杠杆示意图。任务一、画杠杆示意图任务二、作最小的动力AOF2任务二、作最小的动力O任务二、作最小的动力Bl1l任务二、作最小的动力任务二、作最小的动力方法小结：1.找点。找支点和动力的作用点。2.连线。连接两点就是最长的力臂。3.作垂线。过动力作用点作连线的垂线。4.定方向。根据“同侧异向、异侧同向”确定方向。任务二、作最小的动力假设网柱的质量为66kg，其重心离滚轮的水平距离为25cm，网柱顶端A点到滚轮的直线距离AO为165cm，试求：刚拉起底座时的最小力。任务三、判断动力的变化如果在网柱顶端A点施加一个始终与AO垂直的拉力将底座匀速拉离地面直至重心升到最高处，在此过程中，该拉力将如何变化？A任务三、判断动力的变化如果在网柱顶端A点施加一个始终与AO垂直的拉力将底座匀速拉离地面直至重心升到最高处，在此过程中，该拉力将如何变化？O任务三、判断动力的变化如果在网柱顶端A点施加一个始终与AO垂直的拉力将底座匀速拉离地面直至重心升到最高处，在此过程中，该拉力将如何变化？O方法小结：1.依据是杠杆平衡条件。2. 关键是建立动态模型判断力臂变化。收获会画杠杆示意图解决杠杆问题的关键会用杠杆的平衡条件会判断力臂的变化善于发现和提出问题；
善于提出模型或方法去解决问题；
善于作出最重要、最有意义的结论。黄昆：世界著名物理学家、中国固体和半导体物理学奠基人之一。——黄昆
