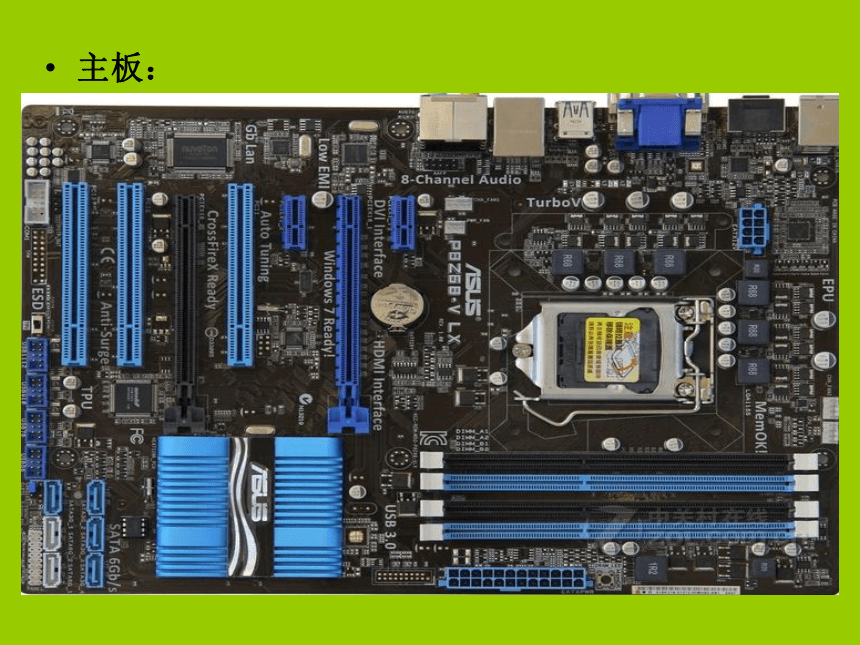

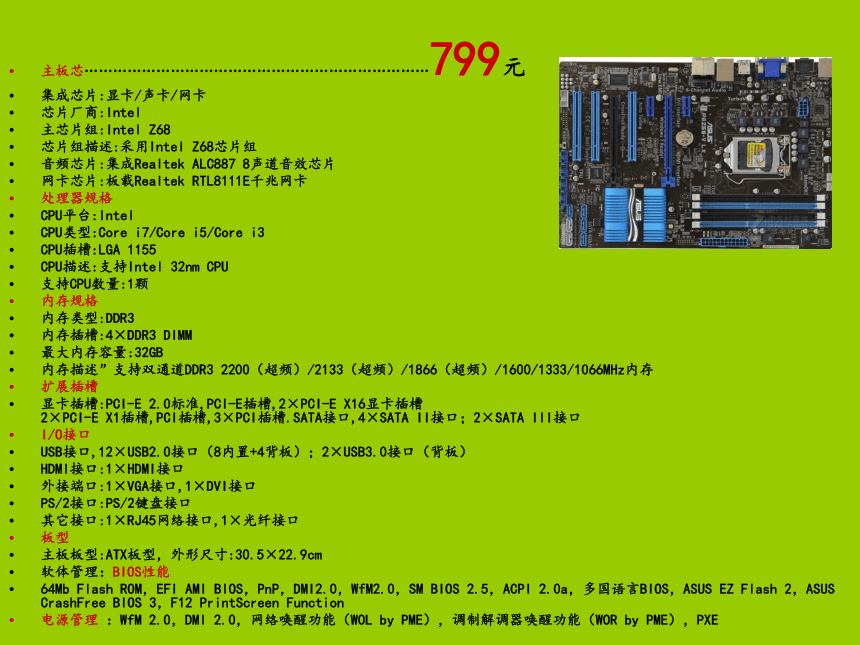

课件20张PPT。DIY 装机主板芯………………………………………………………………799元
集成芯片:显卡/声卡/网卡
芯片厂商:Intel
主芯片组:Intel Z68
芯片组描述:采用Intel Z68芯片组
音频芯片:集成Realtek ALC887 8声道音效芯片
网卡芯片:板载Realtek RTL8111E千兆网卡
处理器规格
CPU平台:Intel
CPU类型:Core i7/Core i5/Core i3
CPU插槽:LGA 1155
CPU描述:支持Intel 32nm CPU
支持CPU数量:1颗
内存规格
内存类型:DDR3
内存插槽:4×DDR3 DIMM
最大内存容量:32GB
内存描述”支持双通道DDR3 2200（超频）/2133（超频）/1866（超频）/1600/1333/1066MHz内存
扩展插槽
显卡插槽:PCI-E 2.0标准,PCI-E插槽,2×PCI-E X16显卡插槽 2×PCI-E X1插槽,PCI插槽,3×PCI插槽.SATA接口,4×SATA II接口；2×SATA III接口
I/O接口
USB接口,12×USB2.0接口（8内置+4背板）；2×USB3.0接口（背板）
HDMI接口:1×HDMI接口
外接端口:1×VGA接口,1×DVI接口
PS/2接口:PS/2键盘接口
其它接口:1×RJ45网络接口,1×光纤接口
板型
主板板型:ATX板型，外形尺寸:30.5×22.9cm
软体管理：BIOS性能
64Mb Flash ROM，EFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a，多国语言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，F12 PrintScreen Function

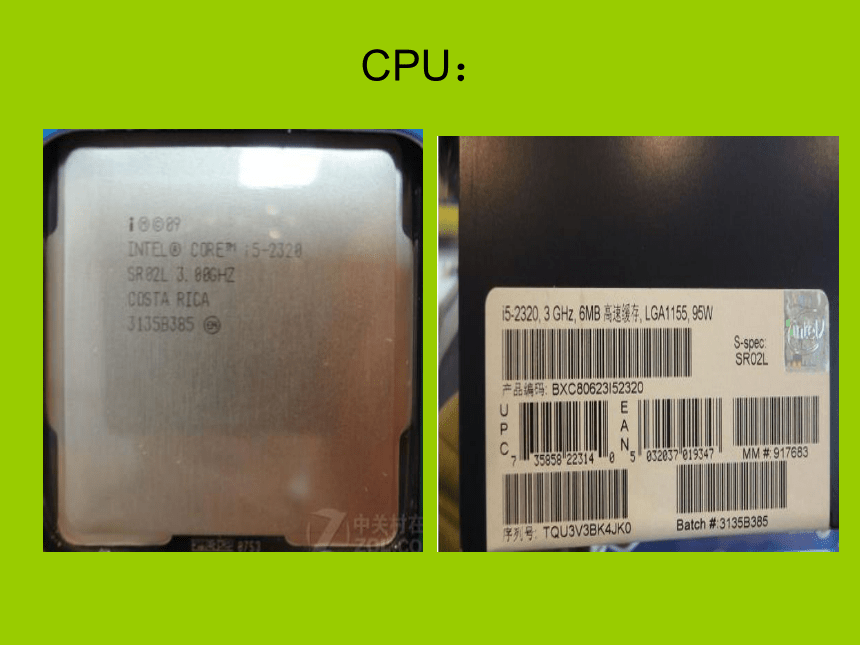

电源管理 ：WfM 2.0，DMI 2.0，网络唤醒功能（WOL by PME），调制解调器唤醒功能（WOR by PME），PXE主板：CPU：基本参数

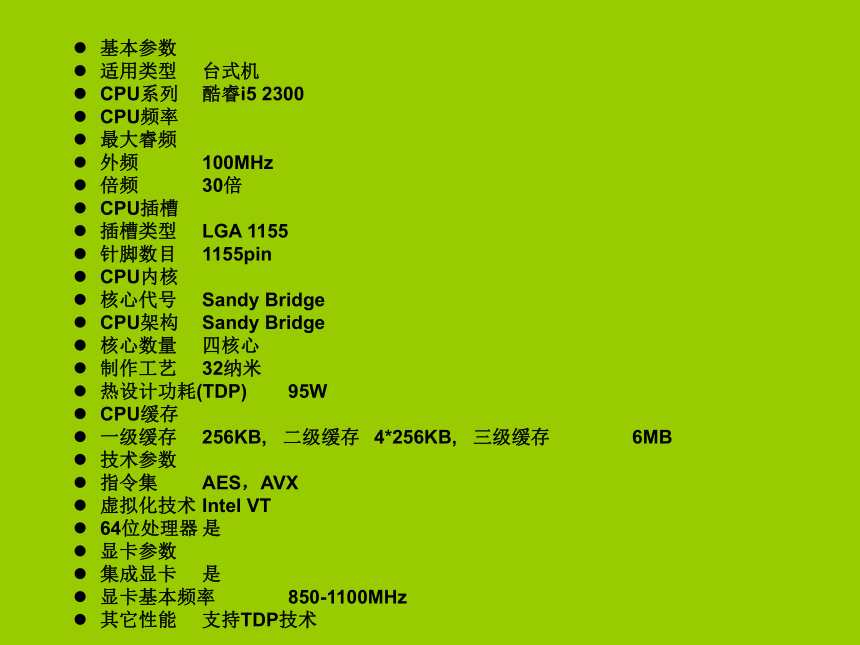

适用类型 台式机
CPU系列 酷睿i5 2300
CPU频率
最大睿频
外频 100MHz
倍频 30倍
CPU插槽
插槽类型 LGA 1155
针脚数目 1155pin
CPU内核
核心代号 Sandy Bridge
CPU架构 Sandy Bridge
核心数量 四核心
制作工艺 32纳米
热设计功耗(TDP) 95W
CPU缓存
一级缓存 256KB, 二级缓存 4*256KB, 三级缓存 6MB
技术参数
指令集 AES，AVX
虚拟化技术 Intel VT
64位处理器 是
显卡参数
集成显卡 是
显卡基本频率 850-1100MHz

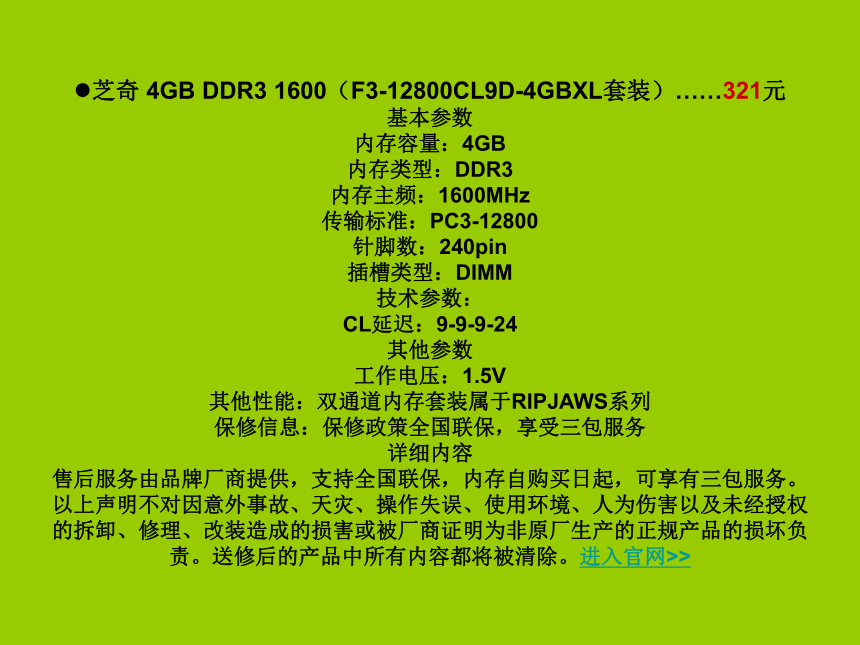

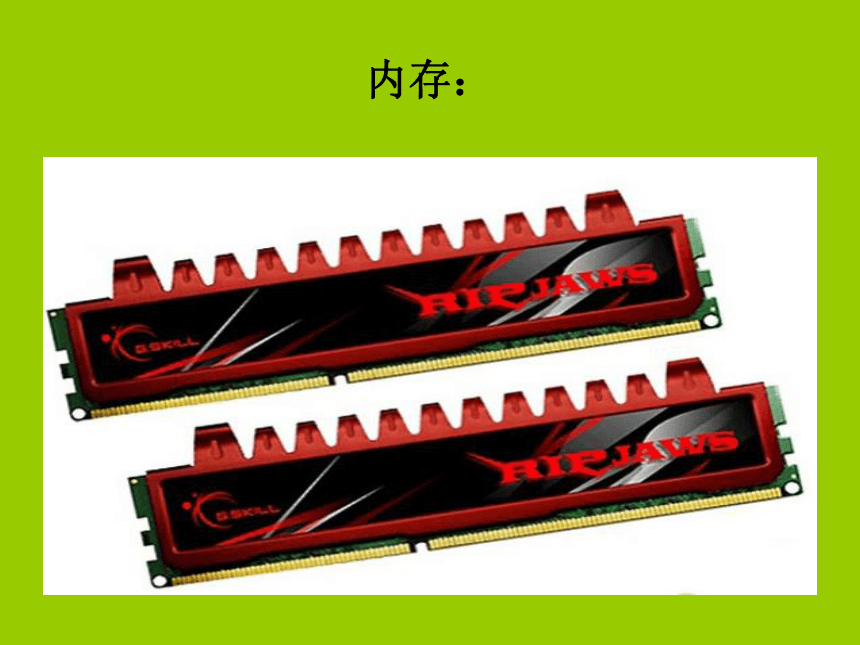

其它性能 支持TDP技术芝奇 4GB DDR3 1600（F3-12800CL9D-4GBXL套装）……321元 基本参数 内存容量：4GB 内存类型：DDR3 内存主频：1600MHz 传输标准：PC3-12800 针脚数：240pin 插槽类型：DIMM 技术参数： CL延迟：9-9-9-24 其他参数 工作电压：1.5V 其他性能：双通道内存套装属于RIPJAWS系列 保修信息：保修政策全国联保，享受三包服务 详细内容 售后服务由品牌厂商提供，支持全国联保，内存自购买日起，可享有三包服务。以上声明不对因意外事故、天灾、操作失误、使用环境、人为伤害以及未经授权的拆卸、修理、改装造成的损害或被厂商证明为非原厂生产的正规产品的损坏负责。送修后的产品中所有内容都将被清除。进入官网>>内存：显卡：显卡核心………………………………………………………………610元 芯片厂商：NVIDIA 显卡芯片：GeForce GT440 显示芯片系列：NVIDIA GeForce 400系列 制造工艺：40纳米 核心代号：GF108 显卡频率：核心频率：810MHz 显存频率：1800MHz 着色器频率：1620MHz RAMDAC频率：400MHz 显存类型：GDDR3 显存容量：1024MB 显存位宽：128bit 最高分辨率：DVI：2560×1600；VGA：2048×1536 显卡散热 散热方式：散热风扇 显卡接 总线接口：PCI Express 2.0 16X I/O接口：HDMI接口/DVI接口/VGA接口 物理特性 3D API：DirectX 11 流处理器（sp）：96个 其他参数：支持HDCP硬盘：希捷 500GB 7200转 16M SATA（ST3500411SV）希捷 500GB 7200转 16M SATA3（ST3500411SV）基本参数………………………………………………………500元 硬盘尺寸：3.5英寸 硬盘容量：500.000GB 缓存：16MB 转速：7200rpm 接口类型：SATA3.0 接口速率：600MB/s 性能参数 平均无故障时间：100万小时 NCQ技术支持 其他参数 产品尺寸 26.1×101.6×146.99mm 产品重量 622g机箱、电源：基本参数…………………………………………………………850元
产品类型 LED显示器
产品定位 经济实用
屏幕尺寸 19.000英寸
屏幕比例 16:10（宽屏）
最佳分辨率 1440x900
面板类型 TN
背光类型 LED背光
动态对比度 1000万:1
黑白响应时间 5ms
显示参数
点距 0.2835mm
亮度 250cd/㎡
可视角度 170/160°
显示颜色 16.7M
扫描频率 水平：30-80KHz 垂直：55-75Hz
视频接口 D-Sub（VGA）
机身颜色 黑色
产品尺寸 445×366×182mm 495×442×140mm（包装）
产品重量 3.2kg（净重） 4.5kg（毛重）机箱、电源：基本参数……290元
机箱样式 立式
机箱结构 ATX
功能参数
5.25英寸仓位 4个
3.5英寸仓位 5个
扩展插槽 7个
前置接口 USB2.0接口 x4 耳机接口 x1 麦克风接口 x1 eSATA接口 x1
散热性能 前：1×透明红光风扇（标配） 后：1×120mm风扇 侧：2×120mm风扇 顶：2×120mm风扇
其他参数
免工具拆装 支持免工具拆装
机箱颜色 黑色，红色
机箱材质 SECC（电解镀锌钢板）
外型尺寸：460×185×420mm
产品重量 6.5kg
其它特点 支持电源下置 支持水冷系统基本参数……680元
电源类型 台式机电源
电源版本 ATX 12V 2.3
出线类型 非模组电源
额定功率 500W
风扇尺寸 12cm
电源接口
24pin主板接口 1个
4+4pin CPU接口 1个
6+2Pin显卡接口 2个
大4pin周边供电接口 5个
小4pin软驱接口 1个
SATA硬盘接口 6个
性能参数
3.3V输出电流 22.000A
5V输出电流 22.000A
5Vsb输出电流 0.000A
12V输出电流 0.000A
12V1输出电流 25.000A
12V2输出电流 25.000A
12V3输出电流 0.000A
12V4输出电流 0.000A
12V5输出电流 0.000A
12V6输出电流 0.000A
-12V输出电流 0.000A输出设备（显示器）：键盘参数
键盘接口 USB纠错
键盘按键数 104键纠错
按键寿命 1000万次纠错
人体工学 支持纠错
防水功能 支持纠错
线长 1.8m纠错
键盘类别 有线纠错
激光镭雕技术，字符永不磨损 优雅、时尚、舒适超低键帽 千万次超长寿命按键纠错鼠标参数
工作方式 光电纠错
鼠标分辨率 800dpi纠错
鼠标接口 USB纠错
鼠标大小 普通鼠纠错
人体工学 对称设计纠错
按键数 3个纠错
滚轮方向 双向滚轮纠错
按键寿命 300万次纠错
刷新率 3000帧/s纠错
线长 1.5m纠错
鼠标类型 有线光电纠错
鼠标性能 滚轮键：10000次 报告速率：125RPS纠错输入设备：总额：4507元
集成芯片:显卡/声卡/网卡
芯片厂商:Intel
主芯片组:Intel Z68
芯片组描述:采用Intel Z68芯片组
音频芯片:集成Realtek ALC887 8声道音效芯片
网卡芯片:板载Realtek RTL8111E千兆网卡
处理器规格
CPU平台:Intel
CPU类型:Core i7/Core i5/Core i3
CPU插槽:LGA 1155
CPU描述:支持Intel 32nm CPU
支持CPU数量:1颗
内存规格
内存类型:DDR3
内存插槽:4×DDR3 DIMM
最大内存容量:32GB
内存描述”支持双通道DDR3 2200（超频）/2133（超频）/1866（超频）/1600/1333/1066MHz内存
扩展插槽
显卡插槽:PCI-E 2.0标准,PCI-E插槽,2×PCI-E X16显卡插槽 2×PCI-E X1插槽,PCI插槽,3×PCI插槽.SATA接口,4×SATA II接口；2×SATA III接口
I/O接口
USB接口,12×USB2.0接口（8内置+4背板）；2×USB3.0接口（背板）
HDMI接口:1×HDMI接口
外接端口:1×VGA接口,1×DVI接口
PS/2接口:PS/2键盘接口
其它接口:1×RJ45网络接口,1×光纤接口
板型
主板板型:ATX板型，外形尺寸:30.5×22.9cm
软体管理：BIOS性能
64Mb Flash ROM，EFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a，多国语言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，F12 PrintScreen Function
电源管理 ：WfM 2.0，DMI 2.0，网络唤醒功能（WOL by PME），调制解调器唤醒功能（WOR by PME），PXE主板：CPU：基本参数
适用类型 台式机
CPU系列 酷睿i5 2300
CPU频率
最大睿频
外频 100MHz
倍频 30倍
CPU插槽
插槽类型 LGA 1155
针脚数目 1155pin
CPU内核
核心代号 Sandy Bridge
CPU架构 Sandy Bridge
核心数量 四核心
制作工艺 32纳米
热设计功耗(TDP) 95W
CPU缓存
一级缓存 256KB, 二级缓存 4*256KB, 三级缓存 6MB
技术参数
指令集 AES，AVX
虚拟化技术 Intel VT
64位处理器 是
显卡参数
集成显卡 是
显卡基本频率 850-1100MHz
其它性能 支持TDP技术芝奇 4GB DDR3 1600（F3-12800CL9D-4GBXL套装）……321元 基本参数 内存容量：4GB 内存类型：DDR3 内存主频：1600MHz 传输标准：PC3-12800 针脚数：240pin 插槽类型：DIMM 技术参数： CL延迟：9-9-9-24 其他参数 工作电压：1.5V 其他性能：双通道内存套装属于RIPJAWS系列 保修信息：保修政策全国联保，享受三包服务 详细内容 售后服务由品牌厂商提供，支持全国联保，内存自购买日起，可享有三包服务。以上声明不对因意外事故、天灾、操作失误、使用环境、人为伤害以及未经授权的拆卸、修理、改装造成的损害或被厂商证明为非原厂生产的正规产品的损坏负责。送修后的产品中所有内容都将被清除。进入官网>>内存：显卡：显卡核心………………………………………………………………610元 芯片厂商：NVIDIA 显卡芯片：GeForce GT440 显示芯片系列：NVIDIA GeForce 400系列 制造工艺：40纳米 核心代号：GF108 显卡频率：核心频率：810MHz 显存频率：1800MHz 着色器频率：1620MHz RAMDAC频率：400MHz 显存类型：GDDR3 显存容量：1024MB 显存位宽：128bit 最高分辨率：DVI：2560×1600；VGA：2048×1536 显卡散热 散热方式：散热风扇 显卡接 总线接口：PCI Express 2.0 16X I/O接口：HDMI接口/DVI接口/VGA接口 物理特性 3D API：DirectX 11 流处理器（sp）：96个 其他参数：支持HDCP硬盘：希捷 500GB 7200转 16M SATA（ST3500411SV）希捷 500GB 7200转 16M SATA3（ST3500411SV）基本参数………………………………………………………500元 硬盘尺寸：3.5英寸 硬盘容量：500.000GB 缓存：16MB 转速：7200rpm 接口类型：SATA3.0 接口速率：600MB/s 性能参数 平均无故障时间：100万小时 NCQ技术支持 其他参数 产品尺寸 26.1×101.6×146.99mm 产品重量 622g机箱、电源：基本参数…………………………………………………………850元
产品类型 LED显示器
产品定位 经济实用
屏幕尺寸 19.000英寸
屏幕比例 16:10（宽屏）
最佳分辨率 1440x900
面板类型 TN
背光类型 LED背光
动态对比度 1000万:1
黑白响应时间 5ms
显示参数
点距 0.2835mm
亮度 250cd/㎡
可视角度 170/160°
显示颜色 16.7M
扫描频率 水平：30-80KHz 垂直：55-75Hz
视频接口 D-Sub（VGA）
机身颜色 黑色
产品尺寸 445×366×182mm 495×442×140mm（包装）
产品重量 3.2kg（净重） 4.5kg（毛重）机箱、电源：基本参数……290元
机箱样式 立式
机箱结构 ATX
功能参数
5.25英寸仓位 4个
3.5英寸仓位 5个
扩展插槽 7个
前置接口 USB2.0接口 x4 耳机接口 x1 麦克风接口 x1 eSATA接口 x1
散热性能 前：1×透明红光风扇（标配） 后：1×120mm风扇 侧：2×120mm风扇 顶：2×120mm风扇
其他参数
免工具拆装 支持免工具拆装
机箱颜色 黑色，红色
机箱材质 SECC（电解镀锌钢板）
外型尺寸：460×185×420mm
产品重量 6.5kg
其它特点 支持电源下置 支持水冷系统基本参数……680元
电源类型 台式机电源
电源版本 ATX 12V 2.3
出线类型 非模组电源
额定功率 500W
风扇尺寸 12cm
电源接口
24pin主板接口 1个
4+4pin CPU接口 1个
6+2Pin显卡接口 2个
大4pin周边供电接口 5个
小4pin软驱接口 1个
SATA硬盘接口 6个
性能参数
3.3V输出电流 22.000A
5V输出电流 22.000A
5Vsb输出电流 0.000A
12V输出电流 0.000A
12V1输出电流 25.000A
12V2输出电流 25.000A
12V3输出电流 0.000A
12V4输出电流 0.000A
12V5输出电流 0.000A
12V6输出电流 0.000A
-12V输出电流 0.000A输出设备（显示器）：键盘参数
键盘接口 USB纠错
键盘按键数 104键纠错
按键寿命 1000万次纠错
人体工学 支持纠错
防水功能 支持纠错
线长 1.8m纠错
键盘类别 有线纠错
激光镭雕技术，字符永不磨损 优雅、时尚、舒适超低键帽 千万次超长寿命按键纠错鼠标参数
工作方式 光电纠错
鼠标分辨率 800dpi纠错
鼠标接口 USB纠错
鼠标大小 普通鼠纠错
人体工学 对称设计纠错
按键数 3个纠错
滚轮方向 双向滚轮纠错
按键寿命 300万次纠错
刷新率 3000帧/s纠错
线长 1.5m纠错
鼠标类型 有线光电纠错
鼠标性能 滚轮键：10000次 报告速率：125RPS纠错输入设备：总额：4507元
