欧姆定律复习

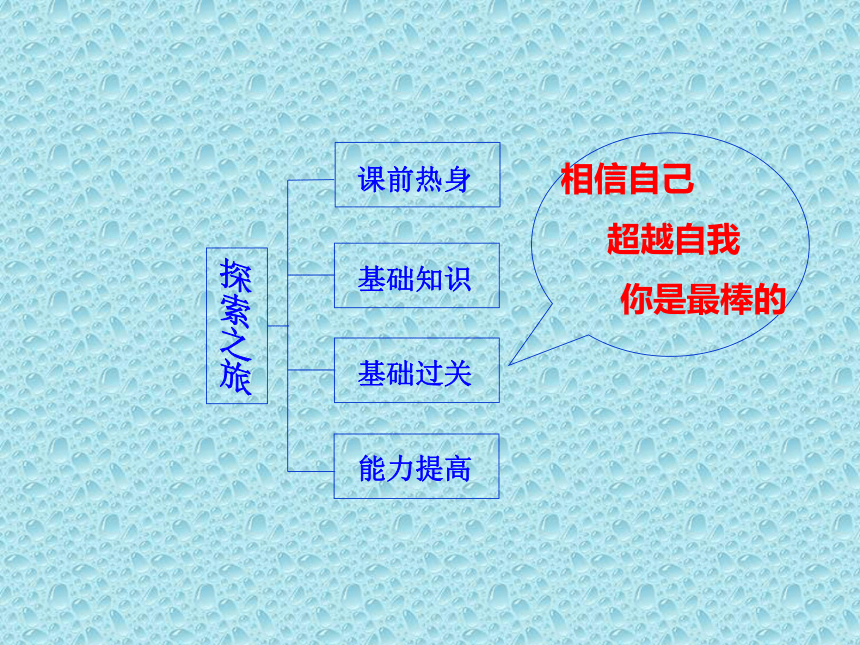

课件17张PPT。欧姆定律（复习课）IUR课前热身基础知识基础过关能力提高相信自己
超越自我

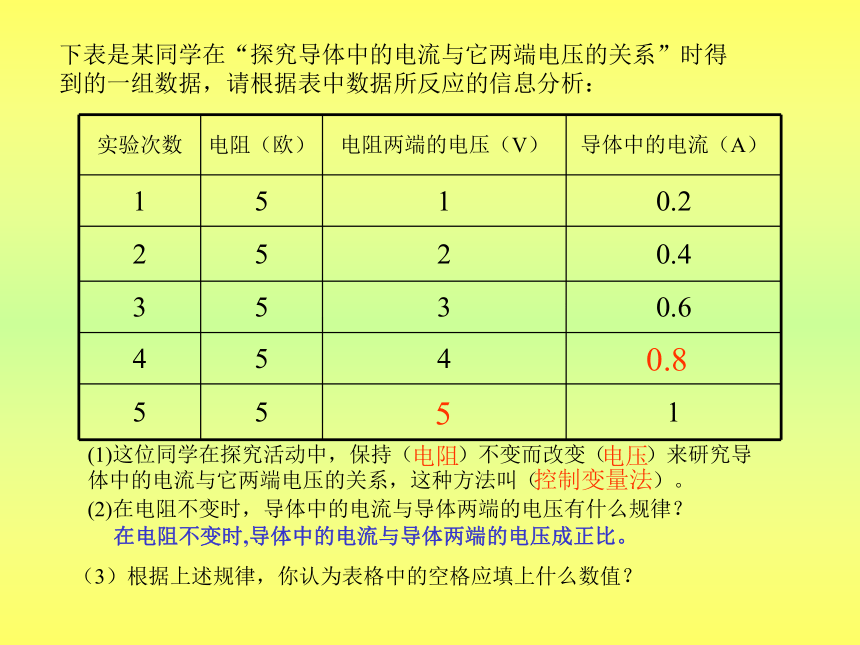

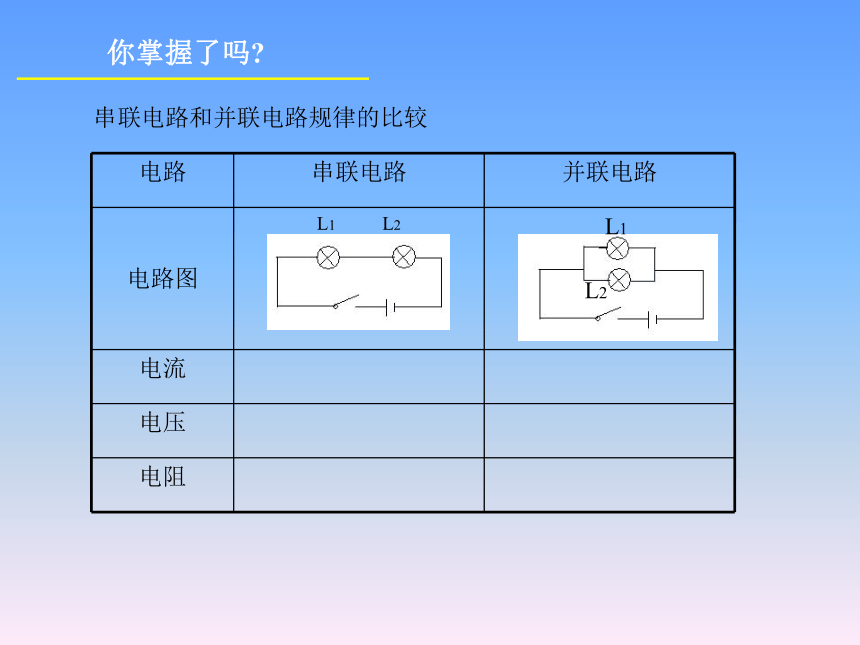

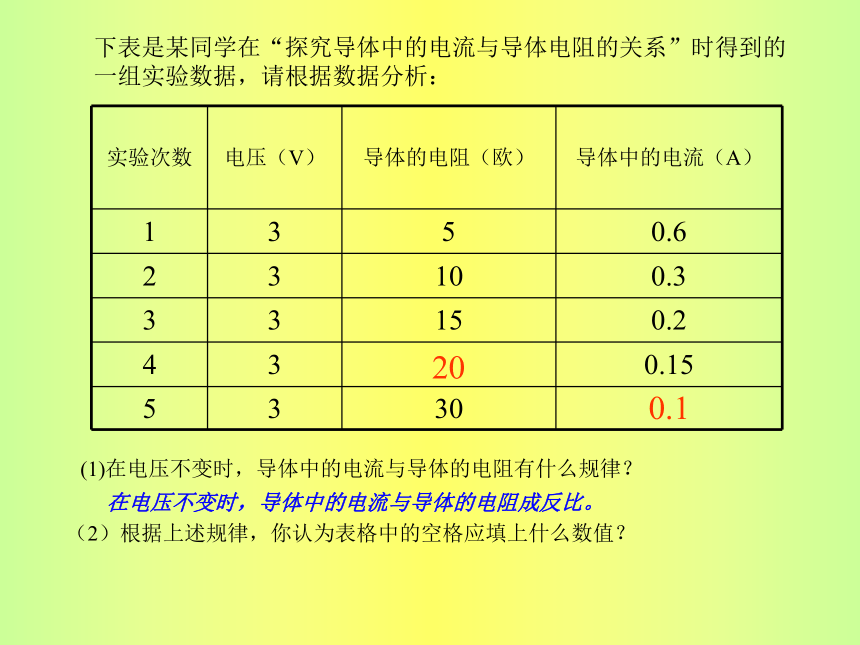

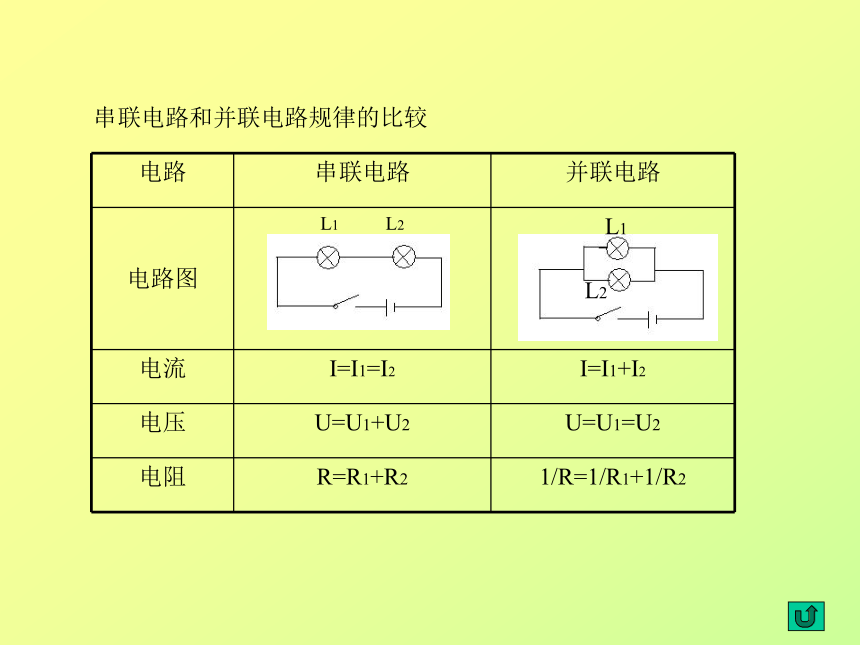

你是最棒的探索之旅你掌握了吗?串联电路和并联电路规律的比较 L1L2串联电路和并联电路规律的比较 L1L2知识结构下表是某同学在“探究导体中的电流与它两端电压的关系”时得到的一组数据，请根据表中数据所反应的信息分析：(2)在电阻不变时，导体中的电流与导体两端的电压有什么规律？（3）根据上述规律，你认为表格中的空格应填上什么数值？(1)这位同学在探究活动中，保持（ ）不变而改变（ ）来研究导体中的电流与它两端电压的关系，这种方法叫（ ）。 0.85电阻 电压 控制变量法 在电阻不变时,导体中的电流与导体两端的电压成正比。下表是某同学在“探究导体中的电流与导体电阻的关系”时得到的一组实验数据，请根据数据分析：(1)在电压不变时，导体中的电流与导体的电阻有什么规律？（2）根据上述规律，你认为表格中的空格应填上什么数值？在电压不变时，导体中的电流与导体的电阻成反比。200.1温故而知新在电阻一定时,导体中的电流跟导体两端的电压成正比。在电压一定时，导体中的电流跟导体的电阻成反比。欧姆定律的内容： 导体中的电流跟导体两端的电压成正比，跟导体 的电阻成反比。欧姆定律的表达式：应用欧姆定律时的注意事项：1、熟练理解公式中各物理量的物理意义、单位。
2、能对公式进行熟练的变形。
3、公式中的各物理量必须是对应同一个导体或同一段电路。
4、特别注意对公式 的理解。
5、在具体应用中，一定要结合电路的规律和特点。额定电压：用电器正常工作时所需的电压。如果实际电压比额定电压高很多，很可能烧坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时还会损坏用电器。在用电器铭牌上标明的电压值就是它的额定电压。用电器正常工作时通过的电流叫额定电流。你知道吗？短路的原因及危害： 短路是指用导线把电源的两极直接相连，此时电流不经过用电器而直接通过导线构成回路。如在家庭电路中若把火线和零线直接相连就构成了短路；若用导线把用电器的两端相连，则用电器被短路，在分析电路时应特别注意。L1L2短路时电流的路径及危害：请你根据欧姆定律分析短路会造成什么样的危害？家庭电路中的短路用电器被短路L1L2伏安法测电阻的原理：伏安法测电阻的电路图和实物电路：基础知识过关检测1、对于公式 的理解，下列说法中正确的是（ ）
A、导体的电阻与导体两端的电压成正比
B、导体的电阻与导体中的电流成反比
C、导体的电阻等于导体两端的电压与导体中电流的比值
D、以上说法都正确。
2、已知导体两端的电压为6V时，通过它的电流为0.2A，则导体的电阻为多少欧？若导体两端的电压为0时，电流为多少？导体的电阻为多少？
3、电阻R1 =10欧，R2 =5欧，把它们串联后接在电源电压为6V的电路中，求R1 两端的电压和通过R2 的电流分别是多少？4、在下列电路图中，若把开关S闭合，可能出现的情况是（ ）L1L2SA、L1亮，L2不亮 B、L2亮，L1不亮
C、L1、L2都将烧坏 D、电池将烧坏5、在日常生活中，经常遇到这样的情况：（1）开关中两个线头相碰，
（2）插座中两根线相碰，（3）灯座中两根线相碰，（4）户外电线绝
缘皮破损。在这些情况中会使家庭电路中保险丝熔断的是（ ）
A、（1）和（2） B、（2）和（3）
C、（3）和（4） D、（2）和（4）能力提高1、如图所示，当开关S分别与a、b接触时，
电流表的示数之比为10：8，已知R2=6欧，
设电源电压保持不变，求R1的阻值是多少？2、如图，1、2是用伏安法分别测定两个不同阻值的电阻R1、R2所得到的电流与电压的关系图线，则它们的阻值大小关系是（ ）3、某电阻允许通过的最大电流是2A，把它接在U1为24V的电路中，通过它的电流I1为0.6A，试求出它的阻值；通过计算说明它能否接在电压为U2为110V的电源上？A、R1>R2 B、R1C、R1=R2 D、无法确定谢谢
