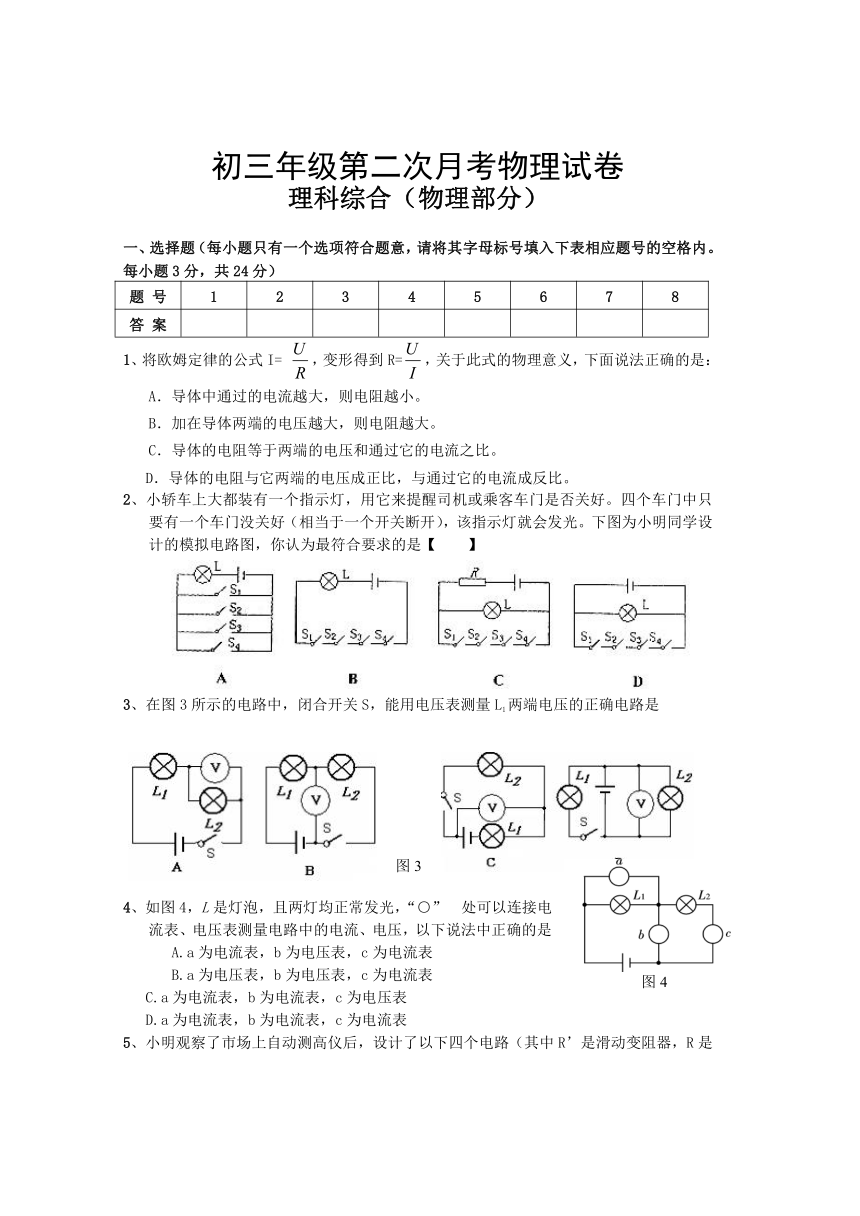

初三年级第二次月考物理试卷
理科综合（物理部分）
一、选择题（每小题只有一个选项符合题意，请将其字母标号填入下表相应题号的空格内。每小题3分，共24分）
题 号 1 2 3 4 5 6 7 8
答 案
1、将欧姆定律的公式I= ，变形得到R=，关于此式的物理意义，下面说法正确的是：
A．导体中通过的电流越大，则电阻越小。
B．加在导体两端的电压越大，则电阻越大。
C．导体的电阻等于两端的电压和通过它的电流之比。
D．导体的电阻与它两端的电压成正比，与通过它的电流成反比。
2、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是【 】
3、在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
4、如图4，L是灯泡，且两灯均正常发光，“○”?处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是
A.a为电流表，b为电压表，c为电流表?
B.a为电压表，b为电压表，c为电流表?
C.a为电流表，b为电流表，c为电压表?
D.a为电流表，b为电流表，c为电流表?

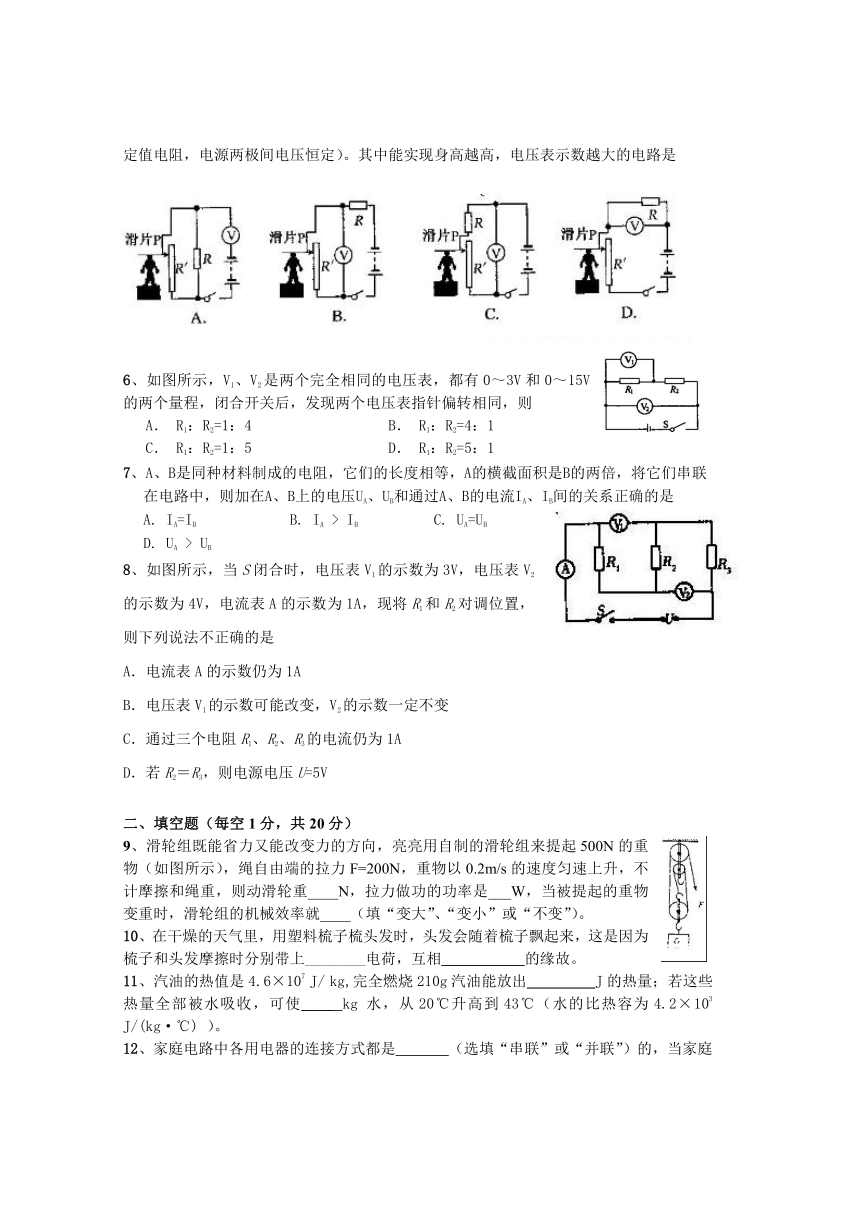

5、小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是
6、如图所示，V1、V2是两个完全相同的电压表，都有0～3V和0～15V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则
A． R1：R2=1：4 B． R1：R2=4：1
C． R1：R2=1：5 D． R1：R2=5：1
7、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是
A. IA=IB B. IA > IB C. UA=UB D. UA > UB
8、如图所示，当S闭合时，电压表V1的示数为3V，电压表V2的示数为4V，电流表A的示数为1A，现将R1和R2对调位置，则下列说法不正确的是
A．电流表A的示数仍为1A
B．电压表V1的示数可能改变，V2的示数一定不变
C．通过三个电阻R1、R2、R3的电流仍为1A
D．若R2＝R3，则电源电压U=5V
二、填空题（每空1分，共20分）
9、滑轮组既能省力又能改变力的方向，亮亮用自制的滑轮组来提起500N的重物（如图所示），绳自由端的拉力F=200N，重物以0.2m/s的速度匀速上升，不计摩擦和绳重，则动滑轮重____N，拉力做功的功率是___W，当被提起的重物变重时，滑轮组的机械效率就____（填“变大”、“变小”或“不变”）。
10、在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上________电荷，互相___________的缘故。
11、汽油的热值是4.6×107 J/ kg,完全燃烧210g汽油能放出_________J的热量；若这些热量全部被水吸收，可使＿＿ kg 水，从20℃升高到43℃（水的比热容为4.2×103 J/(kg·℃) ）。

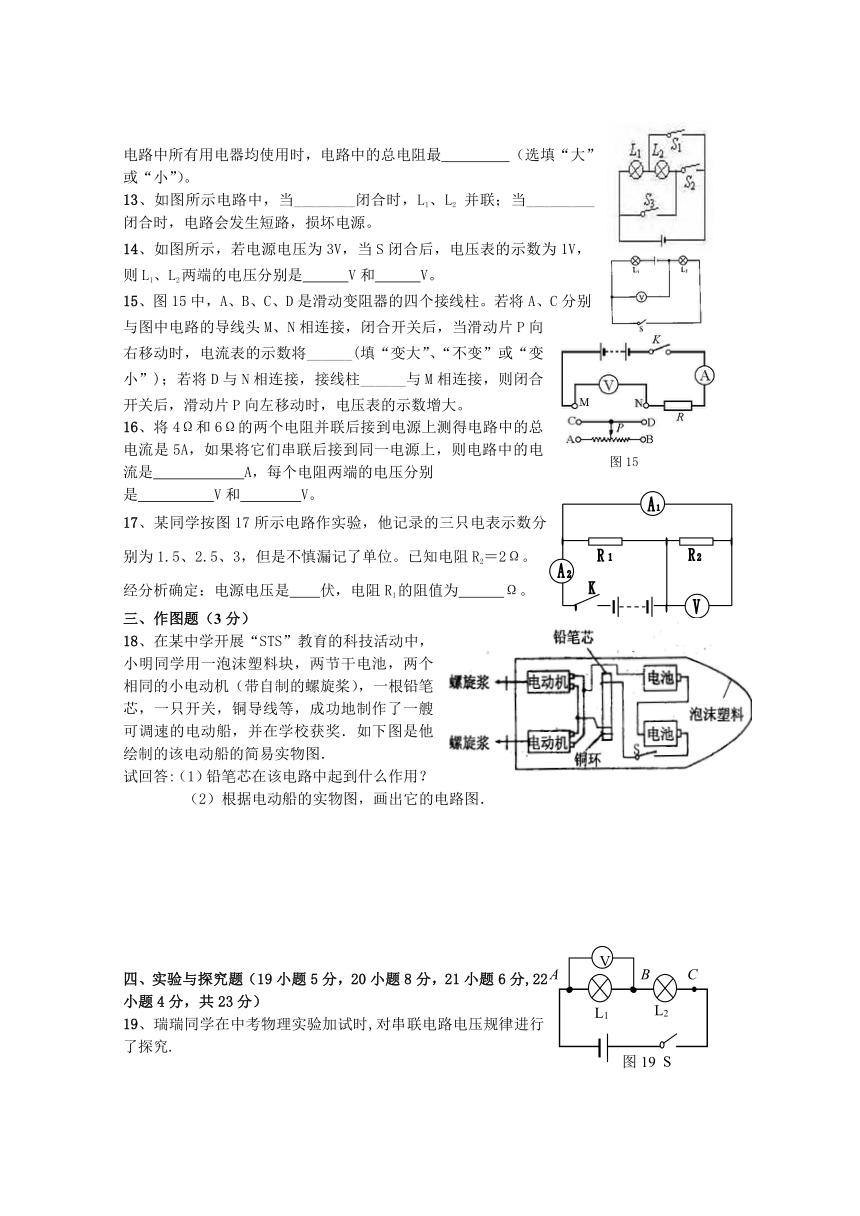

12、家庭电路中各用电器的连接方式都是 （选填“串联”或“并联”）的，当家庭电路中所有用电器均使用时，电路中的总电阻最 （选填“大”或“小”）。
13、如图所示电路中，当________闭合时，L1、L2 并联；当_________闭合时，电路会发生短路，损坏电源。
14、如图所示，若电源电压为3V，当S闭合后，电压表的示数为1V，则L1、L2两端的电压分别是 V和 V。
15、图15中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合开关后，当滑动片P向右移动时，电流表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合开关后，滑动片P向左移动时，电压表的示数增大。
16、将4Ω和6Ω的两个电阻并联后接到电源上测得电路中的总电流是5A，如果将它们串联后接到同一电源上，则电路中的电流是 A，每个电阻两端的电压分别
是 V和 V。
17、某同学按图17所示电路作实验，他记录的三只电表示数分别为1.5、2.5、3，但是不慎漏记了单位。已知电阻R2＝2Ω。经分析确定：电源电压是 伏，电阻R1的阻值为 Ω。
三、作图题（3分）
18、在某中学开展“STS”教育的科技活动中，小明同学用一泡沫塑料块，两节干电池，两个相同的小电动机（带自制的螺旋桨），一根铅笔芯，一只开关，铜导线等，成功地制作了一艘可调速的电动船，并在学校获奖．如下图是他绘制的该电动船的简易实物图．
试回答:（1）铅笔芯在该电路中起到什么作用？
（2）根据电动船的实物图，画出它的电路图．
四、实验与探究题（19小题5分，20小题8分，21小题6分,22小题4分，共23分）
19、瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图19所示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
UAB/V UBC /V UAC /V
2.4 1.4 3.75
⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须______________；
⑵瑞瑞同学用上面的方法能否测出L2两端的电压 为什么 _________________________
______________.
⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压＿＿＿＿＿各用电器两端的电压之和（填“等于”或“不等于”）
⑷这个实验在设计方案上还存在的不足之处是：＿＿＿＿＿＿＿＿＿＿__________________________.
20、在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物。
该同学做如下步骤：
步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化．
步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等．
（1）“步骤2”的设计目的是为了验证 ；
（2）两个步骤都需要移动变阻器的滑片。前者的作用是__________________；后者的作用是______________________。
（3）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为造成这一现象的原因是什么？ ，应采取什么措施？ ；
（4）步骤1的结论是:______________________________________________________，本实验采用了“控制变量法”进行实验探究，请再写出两例用相同方法来研究问题的物理知识： ________________________________________________。
21、变阻器变阻的原理是通过改变导线长度来改变电阻．小王同学为了探究电阻和导线长度的关系，他进行了如下实验． 器材：一个定值电阻R0，若干横截面积相同的合金丝，两节1.5 V新干电池，开关一只，“O～O.6A，0～3 A”双量程电流表一只，“O～3V，0～15 V”双量程电压表一只，一米长的直尺一把．数据记录表格
小王经实验得到了四组数据（见右表），请回答下列问题：
（1）根据电路图和实验数据，选择合适的量程，完成实物图的连接．
R0 合金丝
(2)读出第3次电流表和电压表的示数，并求出合金丝的电阻都填入表格．
(3)通过上述实验你能得出合金丝的电阻与长度有什么关系 ；
若此合金丝的长度为2 m，那么它的电阻为 ．
22、小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
（1）请你画出对应的电路图。
（2）闭合开关之前，应将滑片滑到滑动变阻器的 端（填“左”或“右”），目的是为了保护电路。
（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。
实验次数 1 2 3
电压/V 2.5 2.0 1.5
电流/A 0.3 0.27 0.23
电阻/Ω 8.3 7.4 6.5
灯泡亮度 亮 较亮 暗
A.灯泡L短路 B.灯泡L断路
C.滑动变阻器某处开路 D.开关S接触不良
（4）小明利用上面的电路测小灯泡的电阻，已经记录三组数据如下表。
（5）小明处理完数据后发现，三次测得的灯丝
电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是 _____________。
五、计算题（每小题5分，共10分）
23、如图所示电路，定值电阻R1=10Ω，R2最大电阻值为10Ω, 当移动滑动变阻器滑片P到B端时，电流表示数是0.3A，则电源电压是多少？当移动滑动变阻器滑片P到中点时，电流表和电压表的示数是多少？
24、有一种测量人的体重的电子秤，其测量部分的原理如图中虚线框里的内容所示。它主要有四部分构成：踏板和压力杠杆OAB（可绕O点转动）、定值电阻RO、压力传感器R（其电阻值会随所受压力的大小发生变化，变化关系如下表）、显示质量大小的仪表V（实质是一个量程为0～3V的电压表）。已知OB∶OA＝１∶４，电源电压恒为３Ｖ，忽略踏板、杠杆及压杆的重力，g取10N/Kg。
压力F/N 0 50 100 150 200 250 300
电阻R/Ω 300 250 200 150 100 50 0
（1）当踏板空载时，电压表的示数为0.75V，求定值电阻R0的大小。
（2）当某同学站在踏板上时，电压表显示为1.2V，此时压力传感器R的阻值多大？该同学体重是多少kg？
图3
图4
图6
图15
图 17
图19
A21
B21
C21
S
L2
L1
V
导线长度/m 电流／A 电压／V 电阻／Ω
1 0.40 0.50 2.00 4.O
2 0.60 0.38 2.30 6.0
3 O.80
4 1.00 O．13 1.30 10.0
A
V
