9.1 科学探究：杠杆的平衡条件

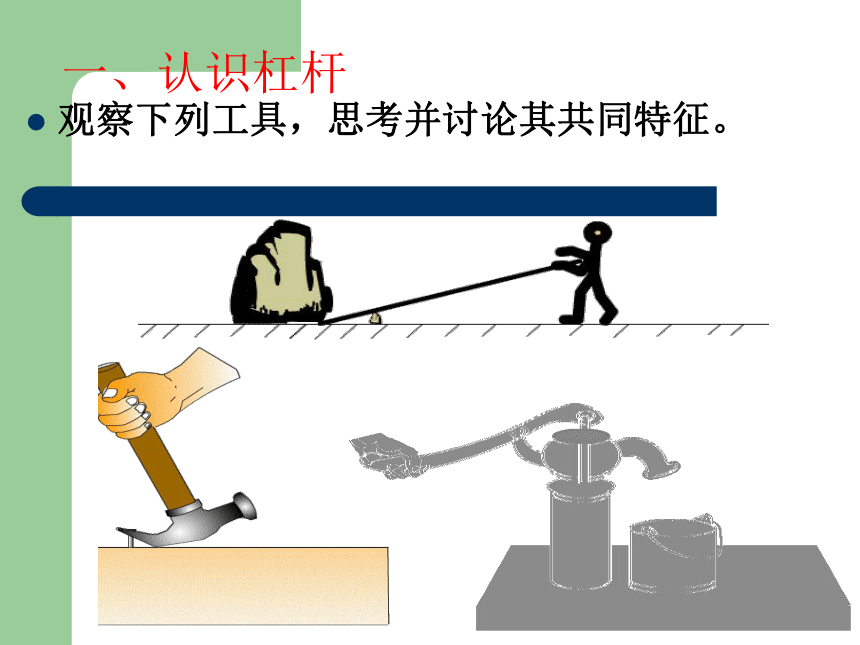

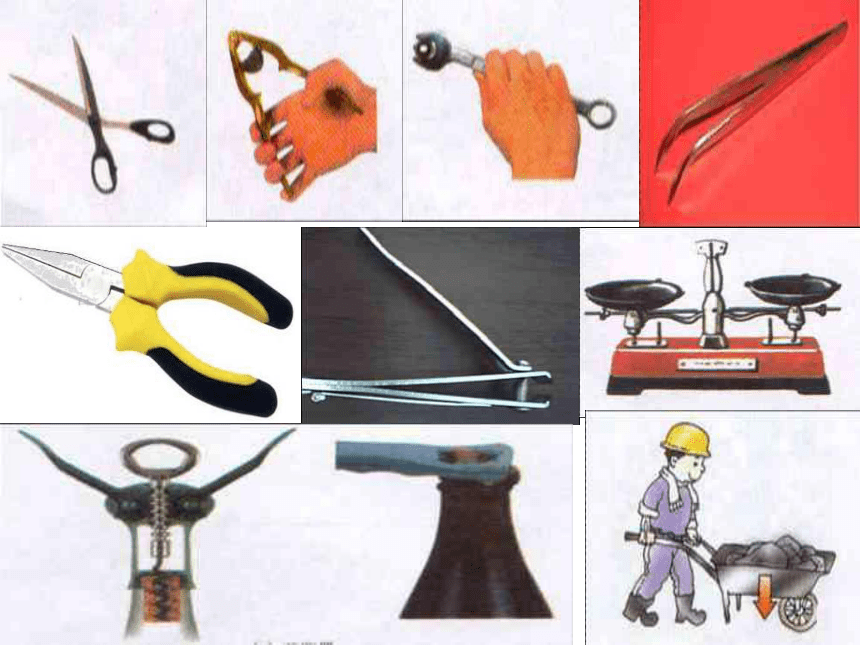

课件22张PPT。杠杆的平衡条件 机械与人今天我们用塔吊建成现代化城市！一、认识杠杆观察下列工具，思考并讨论其共同特征。

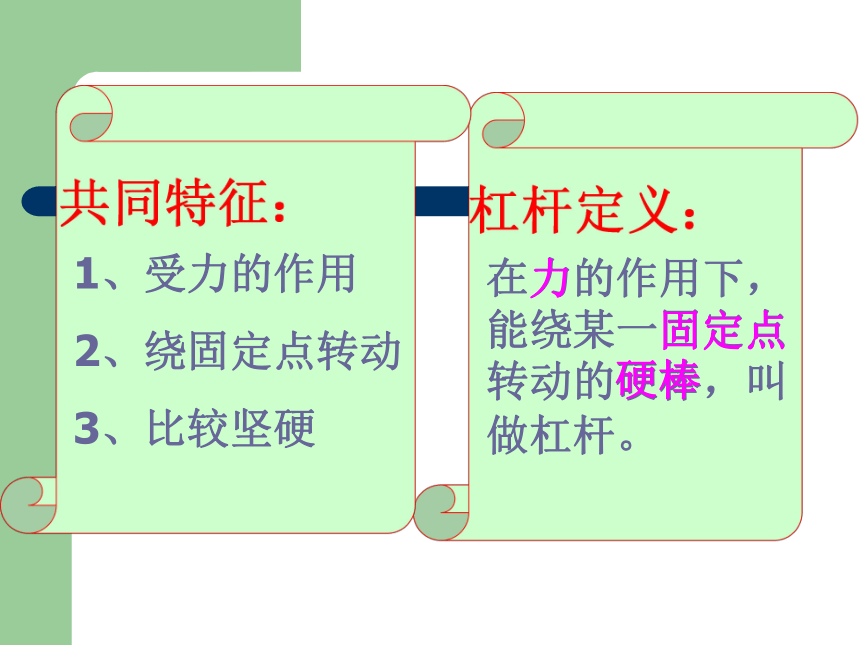

1、受力的作用
2、绕固定点转动
3、比较坚硬

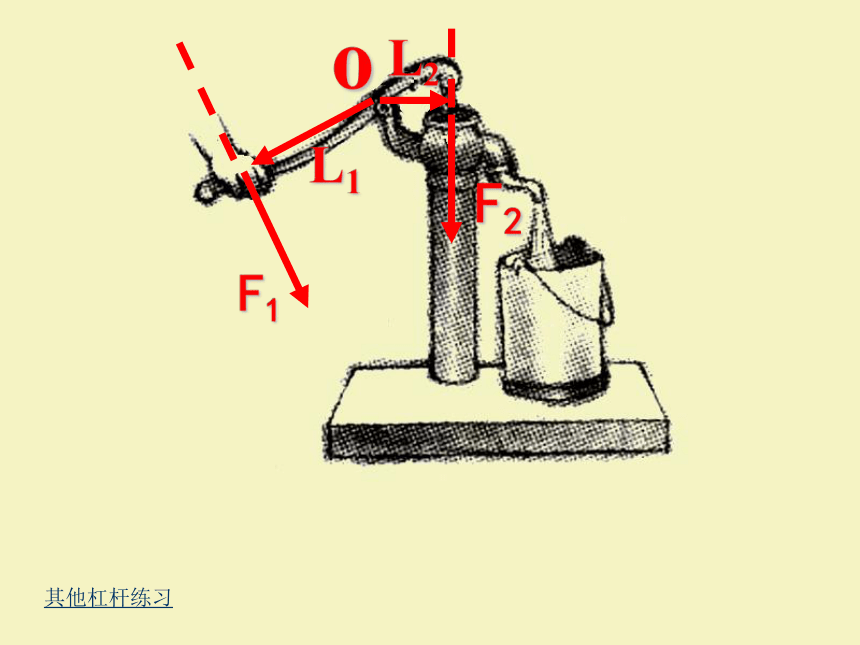

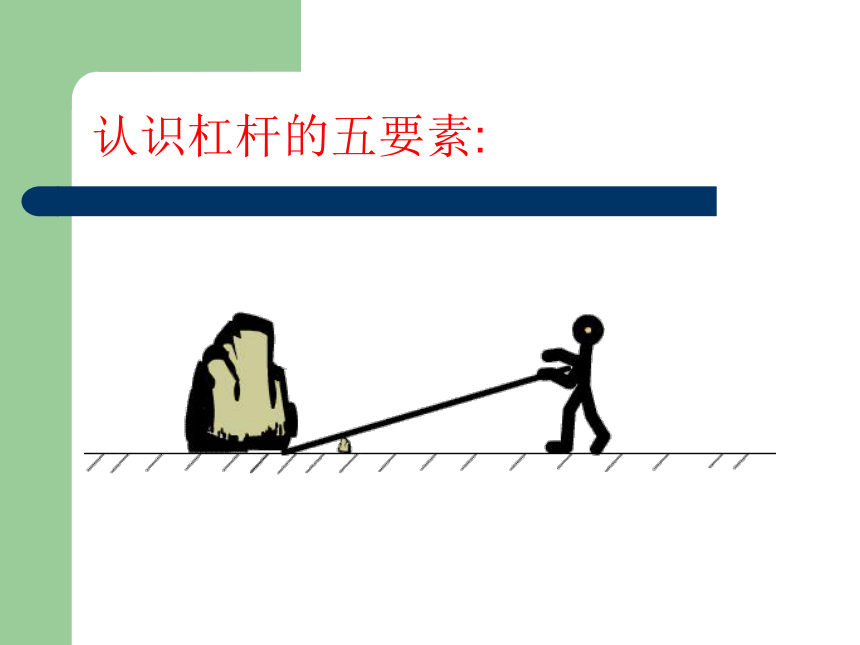

在力的作用下，能绕某一固定点转动的硬棒，叫做杠杆。 力固定点硬棒举例认识杠杆的五要素:杠杆示意图:F2阻力L1动力臂L2阻力臂动力作用线阻力作用线O支点杠杆绕着转动的固定点使杠杆转动的力阻碍杠杆转动的力支点到动力作用线的距离支点到阻力作用线的距离F1动力课前复习：oF1F2L1L2其他杠杆练习思考？大人和小孩能一起玩
跷跷板吗？杠杆的平衡提问：什么是杠杆的平衡？归纳结论：当杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态，我们就说杠杆处于平衡。实验探究：杠杆的平衡条件1. 提出问题：杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？2. 猜想与假设：假设一：假设二：假设三：假设四：F1+L1=F2+L2F1–L1=F2–L2F1/L1=F2/L2F1 · L1=F2 · L2假设五：……F1F2o探究杠杆在什么条件下平衡？思考与讨论★ 杠杆两端有两只可调节的螺母，能
起什么作用?※为什么要求杠杆静止时，在水平位置呢?归纳结论★作用:调节杠杆自身的平衡(实验开始前）※因为这样能在杠杆方便测量出力臂的数值。

实验数据表格设计F1?L1F2?L2提问: 你的实验结论与你的假设
一致吗?你的结论是什么?总之,杠杆的平衡条件是交流与合作F1 · L1 = F2 · L2这是阿基米德发现的杠杆原理。或如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在B端要用多少向下的力才能撬起石头？F3F2 F4F1哪个方向更省力？拉一拉1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习DA3.判断：动力和阻力可以人为规定。（ ）

4.把重为4N和12N的物体分别挂在杠杆的两端,
杠杆平衡时,两端的长度之比是＿＿＿＿.
√3 : 1小结：
通过本节课的学习你有哪些收获？
本节你还有哪些疑问？谢谢合作再见
