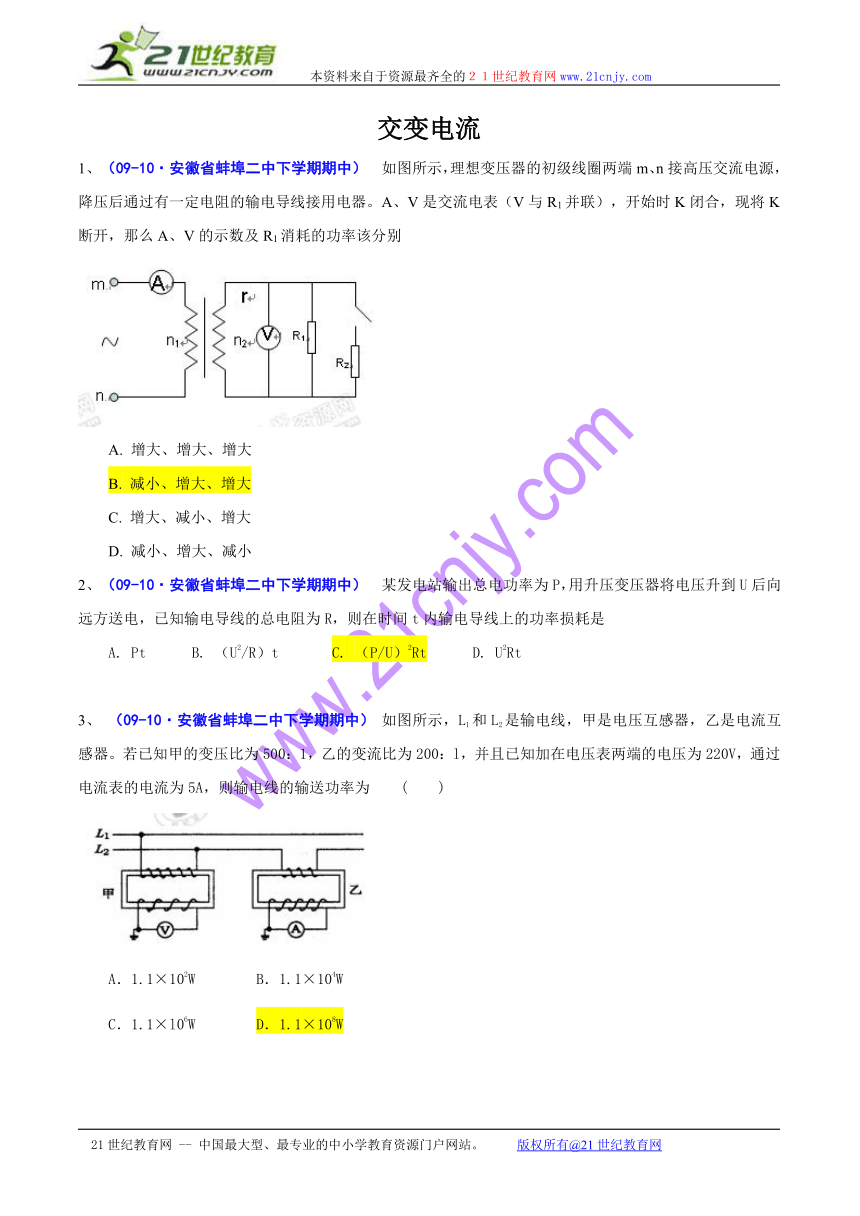

交变电流
1、(09-10·安徽省蚌埠二中下学期期中) 如图所示,理想变压器的初级线圈两端m、n接高压交流电源,降压后通过有一定电阻的输电导线接用电器。A、V是交流电表(V与R1并联),开始时K闭合,现将K断开,那么A、V的示数及R1消耗的功率该分别
A. 增大、增大、增大
B. 减小、增大、增大
C. 增大、减小、增大
D. 减小、增大、减小
2、(09-10·安徽省蚌埠二中下学期期中) 某发电站输出总电功率为P,用升压变压器将电压升到U后向远方送电,已知输电导线的总电阻为R,则在时间t内输电导线上的功率损耗是
A. Pt B. (U2/R)t C. (P/U)2Rt D. U2Rt
3、 (09-10·安徽省蚌埠二中下学期期中) 如图所示,L1和L2是输电线,甲是电压互感器,乙是电流互感器。若已知甲的变压比为500:1,乙的变流比为200:l,并且已知加在电压表两端的电压为220V,通过电流表的电流为5A,则输电线的输送功率为 (  )
A.1.1×102W    B.1.1×104W
C.1.1×l06W   D.1.1×108W

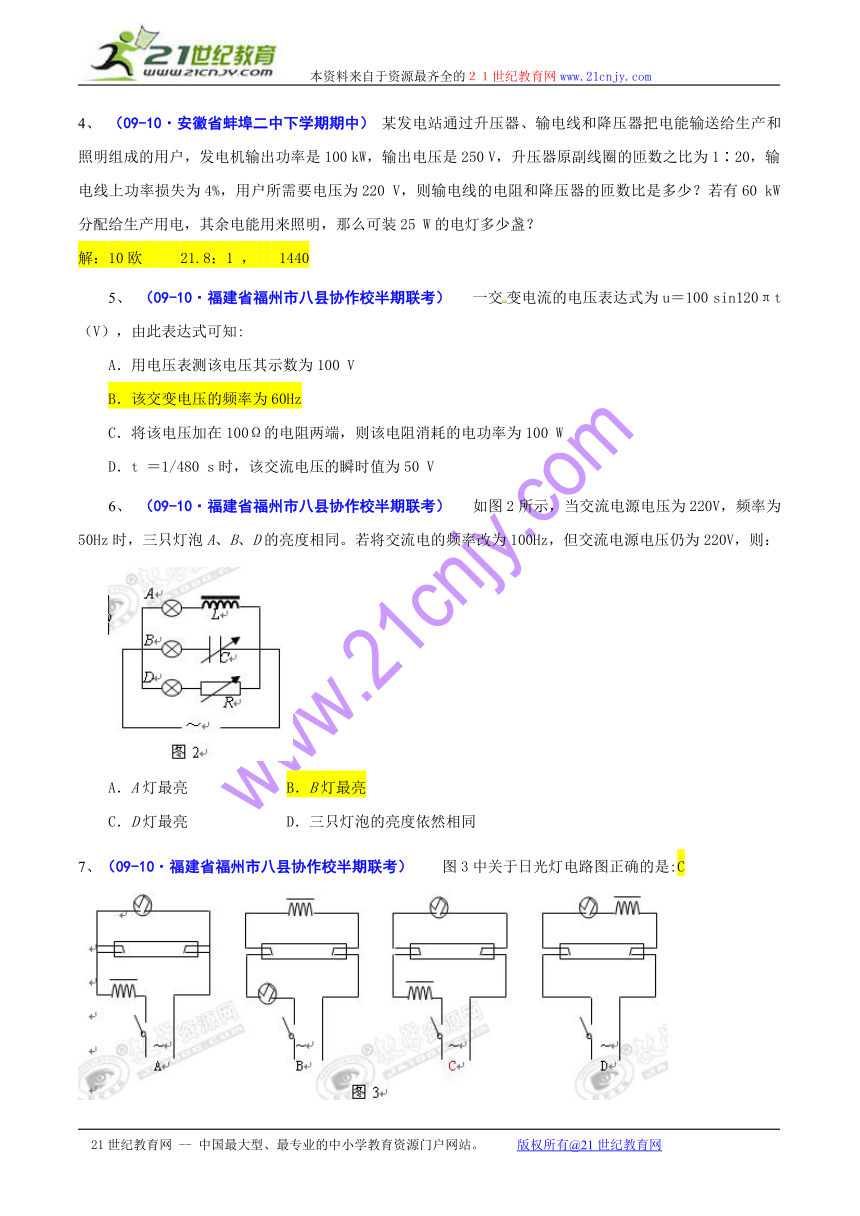

4、 (09-10·安徽省蚌埠二中下学期期中) 某发电站通过升压器、输电线和降压器把电能输送给生产和照明组成的用户,发电机输出功率是100 kW,输出电压是250 V,升压器原副线圈的匝数之比为1∶20,输电线上功率损失为4%,用户所需要电压为220 V,则输电线的电阻和降压器的匝数比是多少?若有60 kW分配给生产用电,其余电能用来照明,那么可装25 W的电灯多少盏?
解:10欧 21.8:1 , 1440
5、 (09-10·福建省福州市八县协作校半期联考) 一交变电流的电压表达式为u=100 sin120πt (V),由此表达式可知:
A.用电压表测该电压其示数为100 V
B.该交变电压的频率为60Hz
C.将该电压加在100Ω的电阻两端,则该电阻消耗的电功率为100 W
D.t =1/480 s时,该交流电压的瞬时值为50 V
6、 (09-10·福建省福州市八县协作校半期联考) 如图2所示,当交流电源电压为220V,频率为50Hz时,三只灯泡A、B、D的亮度相同。若将交流电的频率改为100Hz,但交流电源电压仍为220V,则:
A.A灯最亮 B.B灯最亮
C.D灯最亮 D.三只灯泡的亮度依然相同
7、(09-10·福建省福州市八县协作校半期联考) 图3中关于日光灯电路图正确的是:C
8、 (09-10·福建省福州市八县协作校半期联考) 如图8是街头变压器通过降压给用户供电的示意图。变压器输入电压是市电网的电压,可以认为不变。输出电压通过输电线输送给用户,输电线的电阻用R0表示,变阻器R表示用户用电器的总电阻,当滑动变阻器触头P向下移动时,下列说法中错误的是:
A.相当于在增加用电器的数目
B.A1表的示数随A2表的示数的增大而增大
C.V1表的示数随V2表的示数的增大而增大
D.变压器的输入功率在增大
9、 (09-10·福建省福州市八县协作校半期联考) 如图15所示,一小型发电站通过升压变压器B1和降压变压器B2把电能输送给用户(B1 和B2都是理想变压器),已知发电机的输出功率为500kW,输出电压为500V,升压变压器B1原、副线圈的匝数比为1∶10,两变压器间输电导线的总电阻为2Ω。降压变压器B2的输出电压为220V。求:
(1)输电导线上损失的功率;
(2)降压变压器B2的原、副线圈的匝数比
(1)送电电压:U2=U1=5000V …………(2分)
送电电流:I2=P2/U2= P1/U2=100A …………(3分)
损失的功率:P损=IR=20000W …………(2分)
(2)
U3=U2-I2R=4800V ……………………(3分)
降压变压器匝数比:
10、 (09-10·福建省厦门理工学院附中期中) 学校有一台应急备用发电机,内阻为r=1Ω,升压变压器匝数比为1∶4,降压变压器的匝数比为4∶1,输电线的总电阻为R=4Ω,全校22个教室,每个教室用“220V,40W”的灯6盏,要求所有灯都正常发光,则:
⑴发电机的输出功率多大?
⑵发电机的电动势多大?
⑶输电线上损耗的电功率多大?
