电场
（全国卷1）16．关于静电场，下列结论普遍成立的是
A．电场中任意两点之间的电势差只与这两点的场强有关
B．电场强度大的地方电势高，电场强度小的地方电势低
C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零
D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向
【答案】C
【解析】在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，A错误。电势差的大小决定于两点间距和电场强度，B错误；沿电场方向电势降低，而且速度最快，C正确；场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。
【命题意图与考点定位】考查静电场中电场强度和电势的特点，应该根据所学知识举例逐个排除。
（全国卷2）17. 在雷雨云下沿竖直方向的电场强度为V/m.已知一半径为1mm的雨滴在此电场中不会下落，取重力加速度大小为10m/,水的密度为kg/。这雨滴携带的电荷量的最小值约为
A．2C B. 4C C. 6C D. 8C
【答案】B
【解析】带电雨滴在电场力和重力最用下保持静止，根据平衡条件电场力和重力必然等大反向mg=Eq，则。
【命题意图与考点定位】电场力与平衡条件的结合。
（新课标卷）17.静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)
答案：A
解析：粉尘受力方向应该是电场线的切线方向，从静止开始运动时，只能是A图那样，不可能出现BCD图的情况。

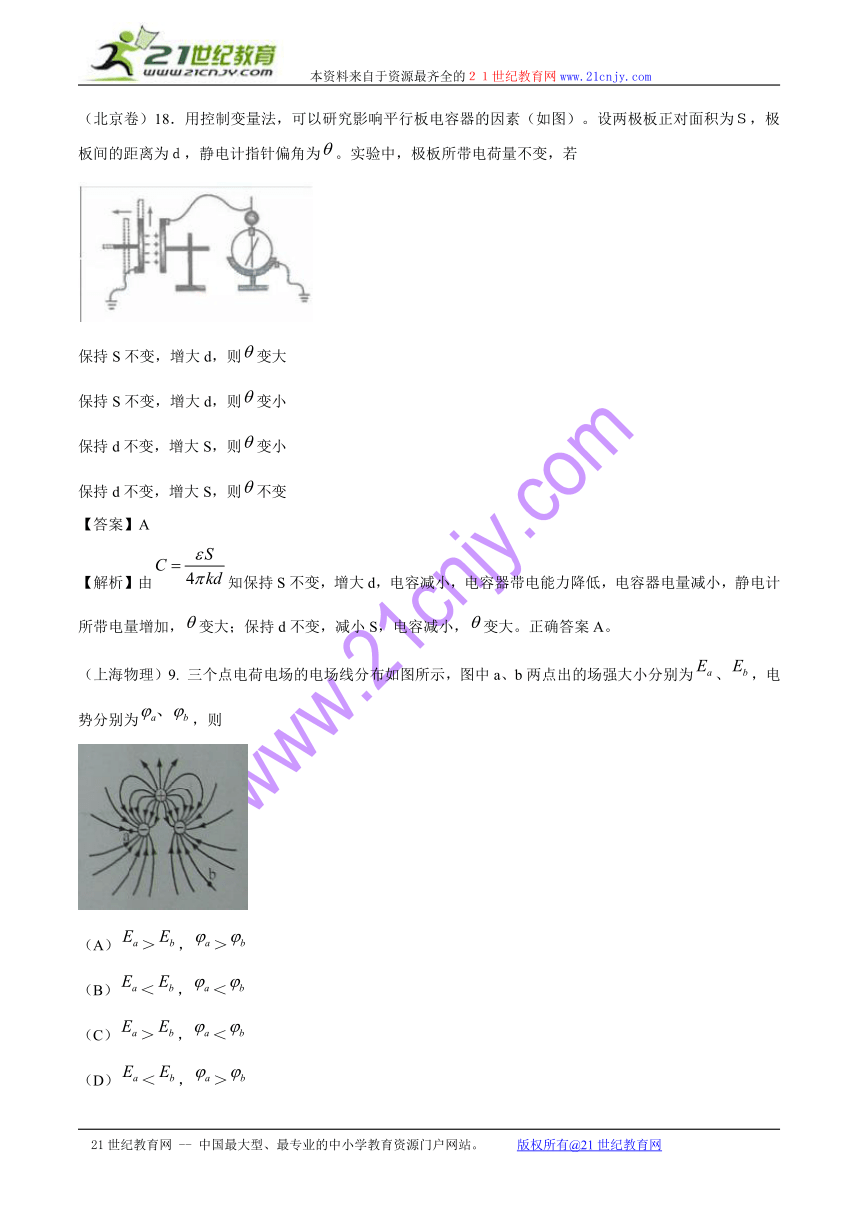

（北京卷）18．用控制变量法，可以研究影响平行板电容器的因素（如图）。设两极板正对面积为Ｓ，极板间的距离为ｄ，静电计指针偏角为。实验中，极板所带电荷量不变，若
保持S不变，增大d，则变大
保持S不变，增大d，则变小
保持d不变，增大S，则变小
保持d不变，增大S，则不变
【答案】A
【解析】由知保持S不变，增大d，电容减小，电容器带电能力降低，电容器电量减小，静电计所带电量增加，变大；保持d不变，减小S，电容减小，变大。正确答案A。
（上海物理）9. 三个点电荷电场的电场线分布如图所示，图中a、b两点出的场强大小分别为、，电势分别为，则
（A）＞，＞
（B）＜，＜
（C）＞，＜
（D）＜，＞
答案：C
解析：根据电场线的疏密表示场强大小，沿电场线电势降落（最快），选C。
本题考查电场线与场强与电势的关系。
难度：易。

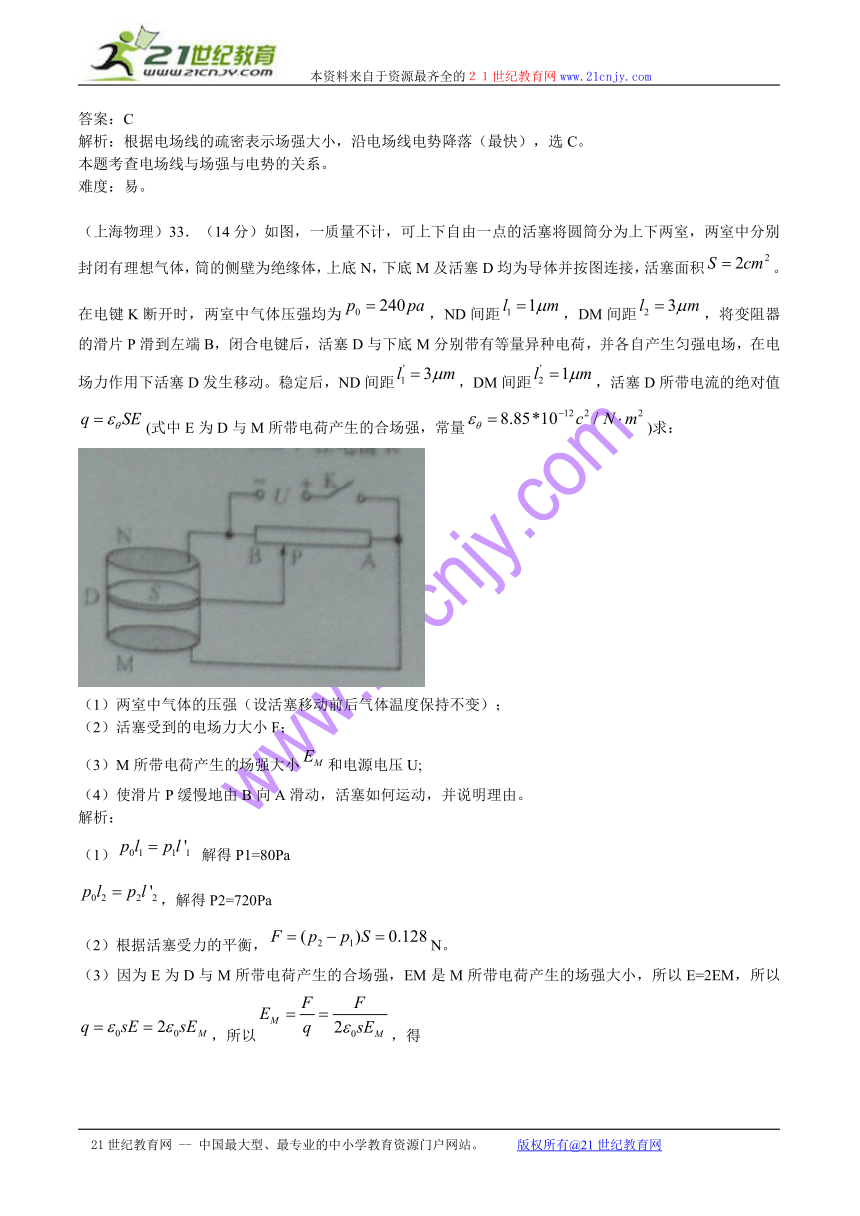

（上海物理）33．（14分）如图，一质量不计，可上下自由一点的活塞将圆筒分为上下两室，两室中分别封闭有理想气体，筒的侧壁为绝缘体，上底N，下底M及活塞D均为导体并按图连接，活塞面积。在电键K断开时，两室中气体压强均为，ND间距，DM间距，将变阻器的滑片P滑到左端B，闭合电键后，活塞D与下底M分别带有等量异种电荷，并各自产生匀强电场，在电场力作用下活塞D发生移动。稳定后，ND间距，DM间距，活塞D所带电流的绝对值(式中E为D与M所带电荷产生的合场强，常量)求：
（1）两室中气体的压强（设活塞移动前后气体温度保持不变）；
（2）活塞受到的电场力大小F；
（3）M所带电荷产生的场强大小和电源电压U;
（4）使滑片P缓慢地由B向A滑动，活塞如何运动，并说明理由。
解析：
（1） 解得P1=80Pa
，解得P2=720Pa
（2）根据活塞受力的平衡，N。
（3）因为E为D与M所带电荷产生的合场强，EM是M所带电荷产生的场强大小，所以E=2EM，所以，所以，得
。
电源电压
分别封闭有理想气体，筒的侧壁为绝缘体，上底N，下底M及活塞D均为导体并按图连接，活塞面积。在电键K断开时，两室。
（4）因减小，减小，向下的力减小，增大，减小，向上的力增大，活塞向上移动。
本题考查电场、电场力，气体等综合知识和分析综合能力。
难度：难。
把电场和气体结合一起，具有新意。

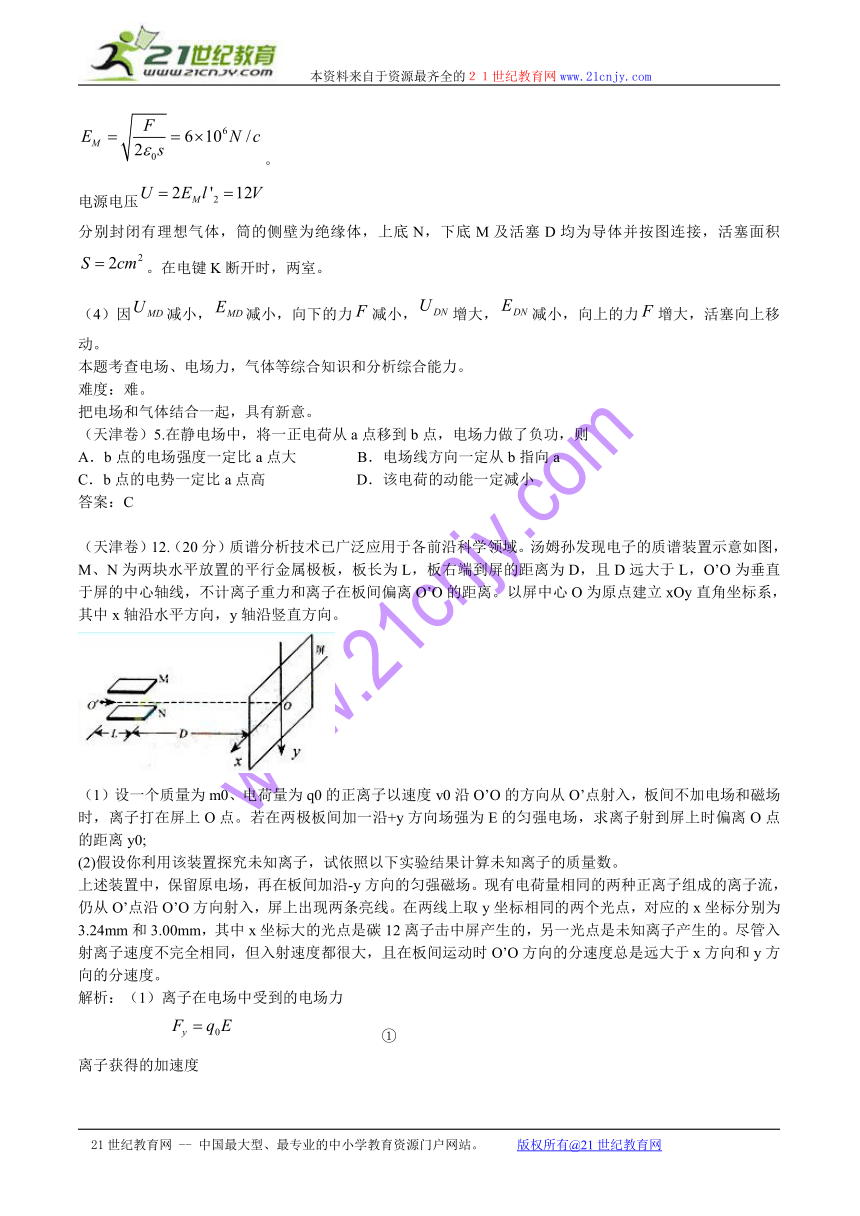

（天津卷）5.在静电场中，将一正电荷从a点移到b点，电场力做了负功，则
A．b点的电场强度一定比a点大 B．电场线方向一定从b指向a
C．b点的电势一定比a点高 D．该电荷的动能一定减小
答案：C
（天津卷）12.（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O’O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O’O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
（1）设一个质量为m0、电荷量为q0的正离子以速度v0沿O’O的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿+y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0;
(2)假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O’点沿O’O方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24mm和3.00mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O’O方向的分速度总是远大于x方向和y方向的分速度。

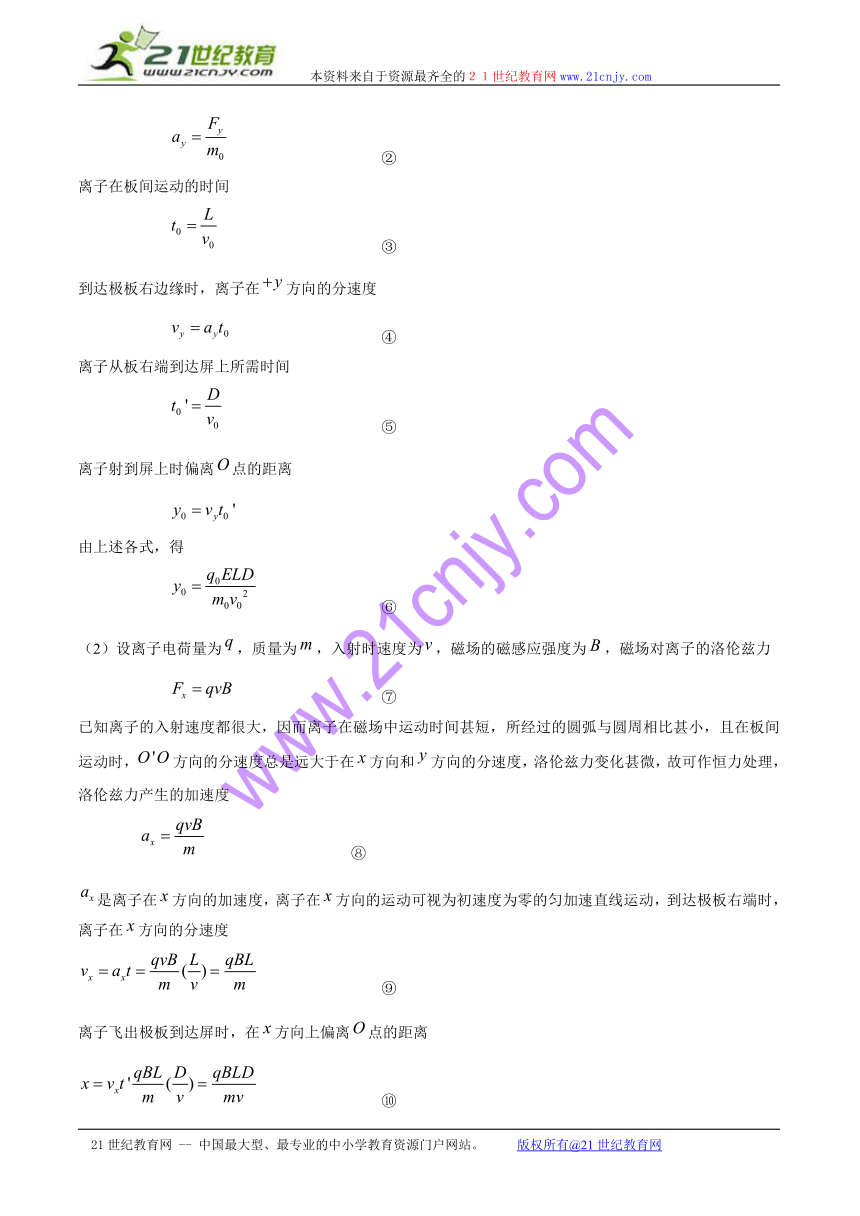

解析：（1）离子在电场中受到的电场力
①
离子获得的加速度
②
离子在板间运动的时间
③
到达极板右边缘时，离子在方向的分速度
④
离子从板右端到达屏上所需时间
⑤
离子射到屏上时偏离点的距离
由上述各式，得
⑥
（2）设离子电荷量为，质量为，入射时速度为，磁场的磁感应强度为，磁场对离子的洛伦兹力
⑦
已知离子的入射速度都很大，因而离子在磁场中运动时间甚短，所经过的圆弧与圆周相比甚小，且在板间运动时，方向的分速度总是远大于在方向和方向的分速度，洛伦兹力变化甚微，故可作恒力处理，洛伦兹力产生的加速度
⑧
是离子在方向的加速度，离子在方向的运动可视为初速度为零的匀加速直线运动，到达极板右端时，离子在方向的分速度
⑨
离子飞出极板到达屏时，在方向上偏离点的距离
⑩
当离子的初速度为任意值时，离子到达屏上时的位置在方向上偏离点的距离为，考虑到⑥式，得
⑾
由⑩、⑾两式得
⑿
其中
上式表明，是与离子进入板间初速度无关的定值，对两种离子均相同，由题设条件知，坐标3.24mm的光点对应的是碳12离子，其质量为，坐标3.00mm的光点对应的是未知离子，设其质量为，由⑿式代入数据可得
⒀
故该未知离子的质量数为14。
（重庆卷）18.某电容式话筒的原理示意图如题18图所示，E为电源，R为电阻，薄片P和Q为两金属极板，对着话筒说话时，P振动而Q可视为不动，在P、Q间距离增大过程中，
A．P、Q构成的电容器的电容增大
B P上电荷量保持不变
C M点的电势比N点的低
D M点的电势比N点的高
答案：D
【解析】电容式话筒与电源串联，电压保持不变。在P、Q间距增大过程中，根据电容决定式得电容减小，又根据电容定义式得电容器所带电量减小，电容器的放电电流通过R的方向由M到N，所以M点的电势比N点的高。D正确。
（四川卷）21.如图所示，圆弧虚线表示正点电荷电场的等势面，相邻两等势面间的电势差相等。光滑绝缘直杆沿电场方向水平放置并固定不动，杆上套有一带正电的小滑块(可视为质点)，滑块通过绝缘轻弹簧与固定点O相连，并以某一初速度从M点运动到N点，OM＜ON。若滑块在M、N时弹簧的弹力大小相等，弹簧始终在弹性限度内，则
A、滑块从M到N的过程中，速度可能一直增大
B、滑块从位置1到2的过程中，电场力做的功比从位置3到4的小
C、在M、N之间的范围内，可能存在滑块速度相同的两个位置
D、在M、N之间可能存在只由电场力确定滑块加速度大小的三个位置
答案：AC
【解析】在N点如果电场力不小于弹簧弹力的分力，则滑块一直加速，A正确。在N点如果电场力小于弹簧弹力的分力，则滑块先加速后减速，就可能有两个位置的速度相同，C正确。1、2与3、4间的电势差相等，电场力做功相等，B错误。由于M点和N点弹簧的长度不同但弹力相等，说明N点时弹簧是压缩的，在弹簧与水平杆垂直和弹簧恢复原长的两个位置滑块的加速度只由电场力决定，D错误。
第二种情况是此时间差不是周期的整数倍则，当n=0时s，且由于是的二倍说明振幅是该位移的二倍为0.2m。
（四川卷）24.(19分)如图所示，直线形挡板p1p2p3与半径为r的圆弧形挡板p3p4p5平滑连接并安装在水平台面b1b2b3b4上，挡板与台面均固定不动。线圈c1c2c3的匝数为n,其端点c1、c3通过导线分别与电阻R1和平行板电容器相连，电容器两极板间的距离为d,电阻R1的阻值是线圈c1c2c3阻值的2倍，其余电阻不计，线圈c1c2c3内有一面积为S、方向垂直于线圈平面向上的匀强磁场，磁场的磁感应强度B随时间均匀增大。质量为m的小滑块带正电，电荷量始终保持为q,在水平台面上以初速度v0从p1位置出发，沿挡板运动并通过p5位置。若电容器两板间的电场为匀强电场，p1、p2在电场外，间距为L,其间小滑块与台面的动摩擦因数为μ，其余部分的摩擦不计，重力加速度为g.
求：
（1）小滑块通过p2位置时的速度大小。
（2）电容器两极板间电场强度的取值范围。
（3）经过时间t,磁感应强度变化量的取值范围。
解析：
（1）小滑块运动到位置p2时速度为v1，由动能定理有：
－umgL＝ ①
v1＝ ②
（2）由题意可知，电场方向如图，若小滑块能通过位置p，则小滑块可沿挡板运动且通过位置p5，设小滑块在位置p的速度为v，受到的挡板的弹力为N，匀强电场的电场强度为E，由动能定理有：
－umgL－2rEqs＝ ③
当滑块在位置p时，由牛顿第二定律有：N+Eq＝m ④
由题意有：N≥0 ⑤
由以上三式可得：E≤ ⑥
E的取值范围：0＜ E≤ ⑦
（3）设线圈产生的电动势为E1，其电阻为R，平行板电容器两端的电压为U，t时间内磁感应强度的变化量为B，得： ⑧
U＝Ed
由法拉第电磁感应定律得E1＝n ⑨
由全电路的欧姆定律得E1＝I（R+2R） ⑩
U＝2RI
经过时间t，磁感应强度变化量的取值范围：0＜≤。
（江苏卷）5.空间有一沿x轴对称分布的电场，其电场强度E随X变化的图像如图所示。下列说法正确的是
（A）O点的电势最低
（B）X2点的电势最高
（C）X1和- X1两点的电势相等
（D）X1和X3两点的电势相等
本题考查电场强度与电势的关系，考查图象。
本题难度：中等。
【解析】选C 可画出电场线，如下
沿电场线电势降落（最快），所以A点电势最高，A错误，B错误；
根据，电场强度是变量，可用图象面积表示，所以C正确；
两点电场强度大小相等，电势不相等，D错误，此项迷惑人。
（福建卷）20、（15分）如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场。一束同位素离子流从狭缝射入速度选择器，能够沿直线通过速度选择器并从狭缝射出的离子，又沿着与电场垂直的方向，立即进入场强大小为的偏转电场，最后打在照相底片上。已知同位素离子的电荷量为(＞0)，速度选择器内部存在着相互垂直的场强大小为的匀强电场和磁感应强度大小为的匀强磁场，照相底片D与狭缝、连线平行且距离为L，忽略重力的影响。
（1）求从狭缝射出的离子速度的大小；
（2）若打在照相底片上的离子在偏转电场中沿速度方向飞行的距离为，求出与离子质量之间的关系式(用、、、、、L表示)。
解析：
（1）能从速度选择器射出的离子满足：
解得：
（2）离子进入匀强偏转电场E后做类平抛运动，则
由牛顿第二定律得
解得
（广东卷）21．图8是某一点电荷的电场线分布图，下列表述正确的是
a点的电势高于b点的电势
该点电荷带负电
a点和b点电场强度的方向相同
a点的电场强度大于b点的电场强度
答案：BD
解析：考察电场线的知识：
A 以点电荷为圆心，同一圆周上，电势相等，以点电荷为圆心，a点为圆周一点做圆交过b点的电场线为a′，则：，由顺着电场线电势降低知：因而：
C D a点电场线比b点密因而：Ea>Eb a、b两点的电场线的方向不同。选BD。
（山东卷）20．某电场的电场线分布如图所示，以下说法正确的是
A．点场强大于点场强
B．点电势高于点电势
C．若将一试探电荷+由点释放，它将沿电场线运动b点
D．若在点再固定一点电荷-Q，将一试探电荷+q由移至b的过程中，电势能减小
20．BD【解析】A.根据电场线疏密表示电场强度大小，点场强小于点场强，A错误；
B.根据沿电场线方向电势降低（最快），点电势高于点电势，B正确；
C.若将一试电荷由点释放，因受力方向沿电场方向（电场线切线），它不能沿电场线运动到点，C错误；
D.若在点再固定一点电荷，叠加后电势仍然高于，将一试探电荷由移至的过程中，因电势降低，所以电势能减小，D正确；
本题选BD。本题考查电场、电场线、电势、电势能。
难度：容易。
（山东卷）25．（18分）如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里。一质量为、带电量+q、重力不计的带电粒子，以初速度垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动。已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推。求
⑴粒子第一次经过电场子的过程中电场力所做的功。
⑵粒子第n次经过电场时电场强度的大小。
⑶粒子第n次经过电场子所用的时间。
⑷假设粒子在磁场中运动时，电场区域场强为零。请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标明坐标刻度值）。
解析：
（1）根据，因为，所以，所以,
（2）=，，所以。
（3），，所以。
(4)
（北京卷）23.（18分）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。
如图1，将一金属或半导体薄片垂直至于磁场B中，在薄片的两个侧面、间通以电流时，另外两侧、间产生电势差，这一现象称霍尔效应。其原因是薄片中的移动电荷受洛伦兹力的作用相一侧偏转和积累，于是、间建立起电场ＥＨ，同时产生霍尔电势差ＵＨ。当电荷所受的电场力与洛伦兹力处处相等时，ＥＨ和ＵＨ达到稳定值，ＵＨ的大小与和以及霍尔元件厚度之间满足关系式，其中比例系数ＲＨ称为霍尔系数，仅与材料性质有关。
（1）设半导体薄片的宽度（、间距）为，请写出ＵＨ和ＥＨ的关系式；若半导体材料是电子导电的，请判断图１中、哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为ｎ，电子的电荷量为ｅ，请导出霍尔系数ＲＨ的表达式。（通过横截面积Ｓ的电流，其中是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着ｍ个永磁体，相邻永磁体的极性相反。霍尔元件置于被测圆盘的边缘附近。当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图像如图３所示。
ａ.若在时间ｔ内，霍尔元件输出的脉冲数目为，请导出圆盘转速的表达式。
ｂ.利用霍尔测速仪可以测量汽车行驶的里程。除除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想。
解析：
（1）由 ①
得 ②
当电场力与洛伦兹力相等时 ③
得 ④
将 ③、④代入②，
得
（2） a.由于在时间t内，霍尔元件输出的脉冲数目为P，则
P=mNt
圆盘转速为 N=
b.提出的实例或设想
（浙江卷）19. 半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图（上）所示。有一变化的磁场垂直于纸面，规定向内为正，变化规律如图（下）所示。在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是
A. 第2秒内上极板为正极
B. 第3秒内上极板为负极
C. 第2秒末微粒回到了原来位置
D. 第3秒末两极板之间的电场强度大小为0.2
答案：A
（浙江卷）15. 请用学过的电学知识判断下列说法正确的是
A. 电工穿绝缘衣比穿金属衣安全
B. 制作汽油桶的材料用金属比用塑料好
C. 小鸟停在单要高压输电线上会被电死
D. 打雷时，呆在汽车里比呆在木屋里要危险
答案：B
（安徽卷）16.如图所示，在平面内有一个以为圆心、半径R=0.1m的圆，P为圆周上的一点，、两点连线与轴正方向的夹角为。若空间存在沿轴负方向的匀强电场，场强大小，则、两点的电势差可表示为
A.
B.
C.
D.
答案：A
解析：在匀强电场中，两点间的电势差U=Ed，而d是沿场强方向上的距离，所以，故：，选项A正确。
（安徽卷）18．如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节、，关于F的大小判断正确的是
A．保持不变，缓慢增大时，F将变大
B．保持不变，缓慢增大时，F将变小
C．保持不变，缓慢增大时，F将变大
D．保持不变，缓慢增大时，F将变小
答案：B
解析：保持R1不变，缓慢增大R2时，由于R0和R2串联，R0两端的电压减小，即平行板电容器的两个极板的电压U减小，带电小球受到的电场力减小, 悬线的拉力为将减小，选项B正确，A错误。保持R2不变，缓慢增大R1时，R0两端的电压不变，F电不变，悬线的拉力为F不变，C、D错误。
（安徽卷）23.(16分)如图1所示，宽度为的竖直狭长区域内（边界为），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为，表示电场方向竖直向上。时，一带正电、质量为的微粒从左边界上的点以水平速度射入该区域，沿直线运动到点后，做一次完整的圆周运动，再沿直线运动到右边界上的点。为线段的中点，重力加速度为g。上述、、、、为已知量。
(1)求微粒所带电荷量和磁感应强度的大小；
(2)求电场变化的周期；
(3)改变宽度，使微粒仍能按上述运动过程通过相应宽度的区域，求的最小值。
解析：
（1）微粒作直线运动，则
①
微粒作圆周运动，则 ②
联立①②得
③
④
（2）设粒子从N1运动到Q的时间为t1，作圆周运动的周期为t2，则
⑤
⑥
⑦
联立③④⑤⑥⑦得
⑧
电场变化的周期
⑨
（3）若粒子能完成题述的运动过程，要求
d≥2R (10)
联立③④⑥得
（11）
设N1Q段直线运动的最短时间为tmin，由⑤（10）（11）得
因t2不变，T的最小值
（安徽卷）24.(20分)如图，ABD为竖直平面内的光滑绝缘轨道，其中AB段是水平的，BD段为半径R=0.2m的半圆，两段轨道相切于B点，整个轨道处在竖直向下的匀强电场中，场强大小E=5.0×103V/m。一不带电的绝缘小球甲，以速度υ0沿水平轨道向右运动，与静止在B点带正电的小球乙发生弹性碰撞。已知甲、乙两球的质量均为m=1.0×10-2kg，乙所带电荷量q=2.0×10-5C，g取10m/s2。(水平轨道足够长，甲、乙两球可视为质点，整个运动过程无电荷转移)
（1） 甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；
（2）在满足(1)的条件下。求的甲的速度υ0；
（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围。
答案：（1）0.4m （2） （3）＜＜
解析：
（1）在乙恰好能通过轨道的最高点的情况下，设乙到达最高点的速度为，乙离开D点达到水平轨道的时间为t，乙的落点到B点的距离为，则
①
②
③
联立①②③得： ④
（2）设碰撞后甲、乙的速度分别为、，根据动量守恒和机械能守恒定律有：
⑤
⑥
联立⑤⑥得： ⑦
由动能定理得： ⑧
联立①⑦⑧得： ⑨
（3）设甲的质量为M，碰撞后甲、乙的速度分别为、，根据动量守恒和机械能守恒定律有：
（10）
（11）
联立（10）（11）得： （12）
由（12）和，可得：＜ （13）
设乙球过D点的速度为，由动能定理得
（14）
联立⑨（13）（14）得：＜ （15）
设乙在水平轨道上的落点到B点的距离为，则有
（16）
联立②（15）（16）得：＜＜
电路
（新课标卷）19.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为
A、、 B、、 C、、 D、、
答案：D
解析：电源效率，E为电源的总电压（即电动势），根据图象可知Ua=
Ub=，所以选项D正确。
（上海理综）41．中国馆、世博中心和主题馆等主要场馆，太阳能的利用规模达到了历届世博会之最，总发电装机容量达到4.6×103kW。设太阳能电池板的发电效率为18%，已知地球表面每平方米接收太阳能的平均辐射功率为1.353kW，那么所使用的太阳能电池板的总面积为 m2。
答案：1.9×1014
（上海理综）42．各场馆的机器人非常引人注目。在下图设计的机器人模块中，分别填入传感器和逻辑门的名称，使该机器人能够在明亮的条件下，听到呼唤声就来为你服务。
答案：光；声；与（&）
（上海理综）44．在世博园区，运行着许多氢燃料汽车，其动力来源是氢燃料电池（结构如图）。
（1）以下是估测氢燃料电池输出功率的实验步骤：
①把多用表的选择开关调至电流档，并选择恰当量程，串联在电路中。读出电流I；
②把多用表的选择开关调至电压档，把红、黑表笔并联在电动机两端，其中红表笔应该接在图中 （填“A”或“B”）端。读出电压U；
③重复步骤①和②，多次测量，取平均值；
④根据公式P= 计算氢燃料电池输出功率。
（2）在上述第②步中遗漏的操作是 ；
（3）如果该电动机的效率为，汽车运动的速度为v，则汽车的牵引力为 。
答案：（1）A；UI；(2)选择恰当量程；（3）
（上海物理）5. 在图的闭合电路中，当滑片向右移动时，两电表读数的变化是
（A）变大， 变大 （B）变小，变大
（C）变大， 变小 （D）变小，变小
答案：B
解析：电阻变大，电流变小，电压变大。
（上海物理）23.电动机的自动控制电路如图所示，其中为热敏电阻，为光敏电阻，当温度升高时，的阻值远小于；当光照射时，其阻值远小于，为使电动机在温度升高或受到光照时能自动启动，电路中的虚线框内应选____门逻辑电路；若要提高光照时电动机启动的灵敏度，可以___的阻值（填“增大”或“减小”）。
【解析】为使电动机在温度升高或受到光照时能自动启动，即热敏电阻或光敏电阻的电阻值小时，输入为1，输出为1，所以是“或门”。
因为若要提高光照时电动机启动的灵敏度，需要在光照较小即光敏电阻较大时输入为1，输出为1，所以要增大。
（上海物理）32.（14分）如图，宽度L=0.5m的光滑金属框架MNPQ固定板个与水平面内，并处在磁感应强度大小B=0.4T，方向竖直向下的匀强磁场中，框架的电阻非均匀分布，将质量m=0.1kg，电阻可忽略的金属棒ab放置在框架上，并且框架接触良好，以P为坐标原点，PQ方向为x轴正方向建立坐标，金属棒从处以的初速度，沿x轴负方向做的匀减速直线运动，运动中金属棒仅受安培力作用。求：
（1）金属棒ab运动0.5m，框架产生的焦耳热Q；
（2）框架中aNPb部分的电阻R随金属棒ab的位置x变化的函数关系；
（3）为求金属棒ab沿x轴负方向运动0.4s过程中通过ab的电量q，某同学解法为：先算出金属棒的运动距离s，以及0.4s时回路内的电阻R，然后代入
q=求解。指出该同学解法的错误之处，并用正确的方法解出结果。
解析：
（1），
因为运动中金属棒仅受安培力作用，所以F=BIL
又，所以
且，得
所以
（2），得，所以。
（3）错误之处：因框架的电阻非均匀分布，所求是0.4s时回路内的电阻R，不是平均值。
正确解法：因电流不变，所以。
本题考查电磁感应、电路与牛顿定律、运动学公式的综合应用。难度：难。
（天津卷）11.（18分）如图所示，质量m1=0.1kg，电阻R1=0.3Ω，长度l=0.4m的导体棒ab横放在U型金属框架上。框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，相距0.4m的MM’、NN’相互平行，电阻不计且足够长。电阻R2=0.1Ω的MN垂直于MM’。整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T。垂直于ab施加F=2N的水平恒力，ab从静止开始无摩擦地运动，始终与MM’、NN’保持良好接触，当ab运动到某处时，框架开始运动。设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2.
（1）求框架开始运动时ab速度v的大小；
（2）从ab开始运动到框架开始运动的过程中，MN上产生的热量Q=0.1J，求该过程ab位移x的大小。
解析：（1）对框架的压力
①
框架受水平面的支持力
②
依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力
③
中的感应电动势
④
中电流
⑤
受到的安培力
F ⑥
框架开始运动时
⑦
由上述各式代入数据解得
⑧
（2）闭合回路中产生的总热量
⑨
由能量守恒定律，得
⑩
代入数据解得
⑾
（重庆卷）23.（16分）法拉第曾提出一种利用河流发电的设想，并进行了实验研究。实验装置的示意图可用题23图表示，两块面积均为S的矩形金属板，平行、正对、竖直地全部浸在河水中，间距为d。水流速度处处相同，大小为v，方向水平。金属板与水流方向平行。
地磁场磁感应强度的竖直分量为B，水的电阻为p，水面上方有一阻值为R的电阻通过绝缘导线和电建K连接到两金属板上。忽略边缘效应，求：
（1）该发电装置的电动势；
（2）通过电阻R的电流强度；
（3）电阻R消耗的电功率。
解析：
（1）由法拉第电磁感应定律，有
（2）两板间河水的电阻
由闭合电路欧姆定律，有
(3)由电功率公式，
得
（四川卷）24.（19分）如图所示，电源电动势。内阻，电阻。间距的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度的匀强磁场。闭合开关，板间电场视为匀强电场，将一带正电的小球以初速度沿两板间中线水平射入板间。设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取。
（1）当Rx=29Ω时，电阻消耗的电功率是多大？
（2）若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为，则Rx是多少？
【答案】⑴0.6W；⑵54Ω。
【解析】⑴闭合电路的外电阻为
Ω ①
根据闭合电路的欧姆定律
A ②
R2两端的电压为
V ③
R2消耗的功率为
W ④
⑵小球进入电磁场做匀速圆周运动，说明重力和电场力等大反向，洛仑兹力提供向心力，根据牛顿第二定律
⑤
⑥
连立⑤⑥化简得
⑦
小球做匀速圆周运动的初末速的夹角等于圆心角为60°，根据几何关系得
⑧
连立⑦⑧带入数据
V
干路电流为
A ⑨
Ω ⑩
（安徽卷）20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则
A． B．
C． D．
答案：D
解析：由于从同一高度下落，到达磁场边界时具有相同的速度v，切割磁感线产生感应电流同时受到磁场的安培力，又（ρ为材料的电阻率，l为线圈的边长），所以安培力，此时加速度，且 (为材料的密度)，所以加速度是定值，线圈Ⅰ和Ⅱ同步运动，落地速度相等v1 =v2。由能量守恒可得：，(H是磁场区域的高度)，Ⅰ为细导线m小，产生的热量小，所以Q1< Q2。正确选项D。
磁场
（全国卷1）26．（21分）如下图，在区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内。已知沿y轴正方向发射的粒子在时刻刚好从磁场边界上点离开磁场。求：
粒子在磁场中做圆周运动的半径R及粒子的比荷q／m；
此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；
从粒子发射到全部粒子离开磁场所用的时间。
【答案】⑴
⑵速度与y轴的正方向的夹角范围是60°到120°
⑶从粒子发射到全部离开所用 时间 为
【解析】 ⑴粒子沿y轴的正方向进入磁场，从P点经过做OP的垂直平分线与x轴的交点为圆心，根据直角三角形有
解得
，则粒子做圆周运动的的圆心角为120°，周期为
粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得
，，化简得
⑵仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。
角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑴中相等穿出点如图，根据弦与半径、x轴的夹角都是30°，所以此时速度与y轴的正方向的夹角是60°。
角度最大时从磁场左边界穿出，半径与y轴的的夹角是60°，则此时速度与y轴的正方向的夹角是120°。
所以速度与y轴的正方向的夹角范围是60°到120°
⑶在磁场中运动时间最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为，而它的高是
，半径与y轴的的夹角是30°，这种粒子的圆心角是240°。所用 时间 为。
所以从粒子发射到全部离开所用 时间 为。
(全国卷2)26（21分）图中左边有一对平行金属板，两板相距为d，电压为V;两板之间有匀强磁场，磁场应强度大小为B0，方向平行于板面并垂直于纸面朝里。图中右边有一边长为a的正三角形区域EFG(EF边与金属板垂直)，在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。假设一系列电荷量为q的正离子沿平行于金属板面，垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域。不计重力
（1）已知这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量。
（2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为，求离子乙的质量。
（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达。
解析：
（1）在粒子进入正交的电磁场做匀速直线运动，设粒子的速度为v，电场的场强为E0，根据平衡条件得
①
②
由①②化简得
③
粒子甲垂直边界EF进入磁场，又垂直边界EF穿出磁场，则轨迹圆心在EF上。粒子运动中经过EG，说明圆轨迹与EG相切，在如图的三角形中半径为
R=acos30°tan15° ④
tan15°= ⑤
联立④⑤化简得
⑥
在磁场中粒子所需向心力由洛伦磁力提供，根据牛顿第二定律得
⑦
联立③⑦化简得
⑧
（2）由于1点将EG边按1比3等分，根据三角形的性质说明此轨迹的弦与EG垂直，在如图的三角形中，有
⑨
同理
（10）
（3）最轻离子的质量是甲的一半，根据半径公式离子的轨迹半径与离子质量呈正比，所以质量在甲和最轻离子之间的所有离子都垂直边界EF穿出磁场，甲最远离H的距离为，最轻离子最近离H的距离为，所以在离H的距离为到之间的EF边界上有离子穿出磁场。
比甲质量大的离子都从EG穿出磁场，期中甲运动中经过EG上的点最近，质量最大的乙穿出磁场的1位置是最远点，所以在EG上穿出磁场的粒子都在这两点之间。
（新课标卷）25.(18分)如图所示，在0≤x≤a、o≤y≤范围内有垂直于xy平面向外的匀强磁场，磁感应强度大小为B。坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0～90°范围内.己知粒子在磁场中做圆周运动的半径介于到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一，求最后离开磁场的粒子从粒子源射出时的：
(1)速度大小；
(2)速度方向与y轴正方向夹角正弦。
解析：
设粒子的发射速度为v，粒子做圆周运动的轨道半径为R，由牛顿第二定律和洛伦磁力公式，得，解得：
当＜R＜a时，在磁场中运动时间最长的粒子，其轨迹是圆心为C的圆弧，圆弧与磁场的边界相切，如图所示，设该粒子在磁场中运动的时间为t，依题意，时，
设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α，由几何关系可得：
再加上，解得：
（上海物理）13. 如图，长为的直导线拆成边长相等，夹角为的形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为，当在该导线中通以电流强度为的电流时，该形通电导线受到的安培力大小为
（A）0 （B）0.5 （C） （D）
答案：C
解析：导线有效长度为2lsin30°=l，所以该V形通电导线收到的安培力大小为。选C。
本题考查安培力大小的计算。
难度：易。
（重庆卷）21.如题21图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带电粒子从图中箭头所示位置垂直于磁场边界进入磁块，在纸面民内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示
由以上信息可知，从图中a、b、c处进大的粒子对应表中的编号分别为
A 3、5、4 B4、 2、5
C5、3、2 D2、4、5
答案：D
【解析】根据半径公式结合表格中数据可求得1—5各组粒子的半径之比依次为0.5︰2︰3︰3︰2，说明第一组正粒子的半径最小，该粒子从MQ边界进入磁场逆时针运动。由图a、b粒子进入磁场也是逆时针运动，则都为正电荷，而且a、b粒子的半径比为2︰3，则a一定是第2组粒子，b是第4组粒子。c顺时针运动，都为负电荷，半径与a相等是第5组粒子。正确答案D。
（江苏卷）9.如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO’与SS’垂直。a、b、c三个质子先后从S点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与SS’垂直，a、c的速度方向与b的速度方向间的夹角分别为，且。三个质子经过附加磁场区域后能达到同一点S’，则下列说法中正确的有
A．三个质子从S运动到S’的时间相等
B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO’轴上
C．若撤去附加磁场，a到达SS’连线上的位置距S点最近
D．附加磁场方向与原磁场方向相同
答案：CD
解析：
A.三个质子从S运动到S’的时间不相等，A错误；
B.三个质子在附加磁场意外区域运动时，只有b运动轨迹的圆心在OO’轴上，因为半径相等，而圆心在初速度方向的垂线上，所以B错误；
C.用作图法可知，若撤去附加电场，a到达SS’连线上的位置距S点最近，b最远；C正确；
D.因b要增大曲率，才能使到达SS’连线上的位置向S点靠近，所以附加磁场方向与原磁场方向相同，D正确；
本体选CD。
本体考查带电粒子在磁场中的运动。
难度：难。
（福建卷）21、（19分）如图所示，两条平行的光滑金属导轨固定在倾角为的绝缘斜面上，导轨上端连接一个定值电阻。导体棒a和b放在导轨上，与导轨垂直并良好接触。斜面上水平虚线PQ以下区域内，存在着垂直穿过斜面向上的匀强磁场。现对a棒施以平行导轨斜向上的拉力，使它沿导轨匀速向上运动，此时放在导轨下端的b棒恰好静止。当a棒运动到磁场的上边界PQ处时，撤去拉力，a棒将继续沿导轨向上运动一小段距离后再向下滑动，此时b棒已滑离导轨。当a棒再次滑回到磁场边界PQ处时，又恰能沿导轨匀速向下运动。已知a棒、b棒和定值电阻的阻值均为R,b棒的质量为m，重力加速度为g，导轨电阻不计。求
（1）a棒在磁场中沿导轨向上运动的过程中，a棒中的电流强度I，与定值电阻R中的电流强度IR之比；
（2）a棒质量ma；
（3）a棒在磁场中沿导轨向上运动时所受的拉力F。
解析：
（1）a棒沿导轨向上运动时，a棒、b棒及电阻R中的电流分别为Ia、Ib、IR，有
解得：
（2）由于a棒在PQ上方滑动过程中机械能守恒，因而a棒在磁场中向上滑动的速度大小v1与在磁场中向下滑动的速度大小v2相等，即v1=v2=v
设磁场的磁感应强度为B，导体棒长为L乙，a棒在磁场中运动时产生的感应电动势为
E=Blv
当a棒沿斜面向上运动时
向下匀速运动时，a棒中的电流为Ia’、则
由以上各式联立解得：
（3）由题可知导体棒a沿斜面向上运动时，所受拉力
（广东卷）36.(18分)如图16（a）所示，左为某同学设想的粒子速度选择装置，由水平转轴及两个薄盘N1、N2构成，两盘面平行且与转轴垂直，相距为L，盘上各开一狭缝，两狭缝夹角可调（如图16（b））；右为水平放置的长为d的感光板，板的正上方有一匀强磁场，方向垂直纸面向外，磁感应强度为B.一小束速度不同、带正电的粒子沿水平方向射入N1，能通过N2的粒子经O点垂直进入磁场。 O到感光板的距离为，粒子电荷量为q,质量为m，不计重力。
（1）若两狭缝平行且盘静止（如图16（c）），某一粒子进入磁场后，竖直向下打在感光板中心点M上，求该粒子在磁场中运动的时间t；
（2）若两狭缝夹角为 ，盘匀速转动，转动方向如图16（b）.要使穿过N1、N2的粒子均打到感光板P1P2连线上。试分析盘转动角速度的取值范围（设通过N1的所有粒子在盘转一圈的时间内都能到达N2）。
解：
（1）分析该粒子轨迹圆心为P1，半径为，在磁场中转过的圆心角为，因而运动时间为：
（2）设粒子从N1运动到N2过程历时为t，之后在磁场中运行速度大小为v，轨迹半径为R则：
在粒子匀速过程有：
L=vt ①
粒子出来进入磁场的条件：
②
在磁场中做匀速圆周运动有：
③
设粒子刚好过P1点、P2点时轨迹半径分别为：R1、R2则：
④
⑤
⑥
由①—⑥得：
（山东卷）25．（18分）如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里。一质量为、带电量+q、重力不计的带电粒子，以初速度垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动。已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推。求
⑴粒子第一次经过电场子的过程中电场力所做的功。
⑵粒子第n次经过电场时电场强度的大小。
⑶粒子第n次经过电场子所用的时间。
⑷假设粒子在磁场中运动时，电场区域场强为零。请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标明坐标刻度值）。
解析：
（1）根据，因为，所以，所以,
（2）=，，所以。
（3），，所以。
(4)
（北京卷）23.（18分）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。
如图1，将一金属或半导体薄片垂直至于磁场B中，在薄片的两个侧面、间通以电流时，另外两侧、间产生电势差，这一现象称霍尔效应。其原因是薄片中的移动电荷受洛伦兹力的作用相一侧偏转和积累，于是、间建立起电场ＥＨ，同时产生霍尔电势差ＵＨ。当电荷所受的电场力与洛伦兹力处处相等时，ＥＨ和ＵＨ达到稳定值，ＵＨ的大小与和以及霍尔元件厚度之间满足关系式，其中比例系数ＲＨ称为霍尔系数，仅与材料性质有关。
（1）设半导体薄片的宽度（、间距）为，请写出ＵＨ和ＥＨ的关系式；若半导体材料是电子导电的，请判断图１中、哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为ｎ，电子的电荷量为ｅ，请导出霍尔系数ＲＨ的表达式。（通过横截面积Ｓ的电流，其中是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着ｍ个永磁体，相邻永磁体的极性相反。霍尔元件置于被测圆盘的边缘附近。当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图像如图３所示。
ａ.若在时间ｔ内，霍尔元件输出的脉冲数目为，请导出圆盘转速的表达式。
ｂ.利用霍尔测速仪可以测量汽车行驶的里程。除除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想。
解析：
（1）由 ①
得 ②
当电场力与洛伦兹力相等时 ③
得 ④
将 ③、④代入②，
得
（2） a.由于在时间t内，霍尔元件输出的脉冲数目为P，则
P=mNt
圆盘转速为 N=
b.提出的实例或设想
（天津卷）12.（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O’O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O’O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
（1）设一个质量为m0、电荷量为q0的正离子以速度v0沿O’O的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿+y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0;
(2)假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O’点沿O’O方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24mm和3.00mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O’O方向的分速度总是远大于x方向和y方向的分速度。
解析：（1）离子在电场中受到的电场力
①
离子获得的加速度
②
离子在板间运动的时间
③
到达极板右边缘时，离子在方向的分速度
④
离子从板右端到达屏上所需时间
⑤
离子射到屏上时偏离点的距离
由上述各式，得
⑥
（2）设离子电荷量为，质量为，入射时速度为，磁场的磁感应强度为，磁场对离子的洛伦兹力
⑦
已知离子的入射速度都很大，因而离子在磁场中运动时间甚短，所经过的圆弧与圆周相比甚小，且在板间运动时，方向的分速度总是远大于在方向和方向的分速度，洛伦兹力变化甚微，故可作恒力处理，洛伦兹力产生的加速度
⑧
是离子在方向的加速度，离子在方向的运动可视为初速度为零的匀加速直线运动，到达极板右端时，离子在方向的分速度
⑨
离子飞出极板到达屏时，在方向上偏离点的距离
⑩
当离子的初速度为任意值时，离子到达屏上时的位置在方向上偏离点的距离为，考虑到⑥式，得
⑾
由⑩、⑾两式得
⑿
其中
上式表明，是与离子进入板间初速度无关的定值，对两种离子均相同，由题设条件知，坐标3.24mm的光点对应的是碳12离子，其质量为，坐标3.00mm的光点对应的是未知离子，设其质量为，由⑿式代入数据可得
⒀
故该未知离子的质量数为14。
（浙江卷）23. （20分）如图所示，一矩形轻质柔软反射膜可绕过O点垂直纸面的水平轴转动，其在纸面上的长度为L1，垂直的为L2。在膜的下端（图中A处）挂有一科行于转轴，质量为m，长为L3的导体棒使膜*成平面。在膜下方水平放置一足够大的太阳能光电池板，能接收到经反射膜反射到光电池板上的所有光能，并将沟通转化成电能。光电池板可等效为一个一电池，输出电压恒定为U；输出电流正比于光电池板接收到的光能（设垂直于入身光单位面积上的光功率保持恒定）。导体棒处在方向竖直向上的匀强磁场B中，并与光电池构成回路，流经导体棒的电流垂直纸面向外（注：光电池与导体棒直接相连，连接导线未画出）。
（1）再有一束平等光水平入射，当反射膜与竖直方向成＝60时，导体棒牌受力平衡状态，求此时电流强度的大小和光电池的输出功率。
（2）当变成45时，通过调整电路使导体棒保持平衡，光电池除维持导体棒国学平衡外，不能输出多少额外电功率？
解析：
（1）导体棒所受安培力 ①
导体棒有静力平衡关系 ②
解得 ③
所以当=60°时，
光电池输出功率为
（2）当时，根据③式可知维持静力平衡需要的电流为
根据几何关系可知
可得
（四川卷）20.如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金
属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面。现用一平行于导轨的恒力F作用在a的中点，使其向上运动。若b始终保持静止，则它所受摩擦力可能
A．变为0 B．先减小后不变
C．等于F D．先增大再减小
答案：AB
【解析】对a棒所受合力为Fa=F—Ff—mgsin—BIl说明a做加速度减小的加速运动，当加速度为0后匀速运动，所以a所受安培力先增大后不变。
如果F=Ff+2mgsin，则最大安培力为mgsin，则b所受摩擦力最后为0，A正确。
如果F＜Ff+2mgsin，则最大安培力小于mgsin，则b所受摩擦力一直减小最后不变，B正确。
如果Ff+3mgsin＞F＞Ff+2mgsin，则最大安培力大于mgsin小于2mgsin，则b所受摩擦力先减小后增大最后不变。
可以看出b所受摩擦力先变化后不变，CD错误。
（四川卷）24.（19分）如图所示，电源电动势。内阻，电阻。间距的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度的匀强磁场。闭合开关，板间电场视为匀强电场，将一带正电的小球以初速度沿两板间中线水平射入板间。设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取。
（1）当Rx=29Ω时，电阻消耗的电功率是多大？
（2）若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为，则Rx是多少？
【答案】⑴0.6W；⑵54Ω。
【解析】⑴闭合电路的外电阻为
Ω ①
根据闭合电路的欧姆定律
A ②
R2两端的电压为
V ③
R2消耗的功率为
W ④
⑵小球进入电磁场做匀速圆周运动，说明重力和电场力等大反向，洛仑兹力提供向心力，根据牛顿第二定律
⑤
⑥
连立⑤⑥化简得
⑦
小球做匀速圆周运动的初末速的夹角等于圆心角为60°，根据几何关系得
⑧
连立⑦⑧带入数据
V
干路电流为
A ⑨
Ω ⑩
（安徽卷）20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则
A． B．
C． D．
答案：D
解析：由于从同一高度下落，到达磁场边界时具有相同的速度v，切割磁感线产生感应电流同时受到磁场的安培力，又（ρ为材料的电阻率，l为线圈的边长），所以安培力，此时加速度，且 (为材料的密度)，所以加速度是定值，线圈Ⅰ和Ⅱ同步运动，落地速度相等v1 =v2。由能量守恒可得：，(H是磁场区域的高度)，Ⅰ为细导线m小，产生的热量小，所以Q1< Q2。正确选项D。
（安徽卷）23.(16分)如图1所示，宽度为的竖直狭长区域内（边界为），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为，表示电场方向竖直向上。时，一带正电、质量为的微粒从左边界上的点以水平速度射入该区域，沿直线运动到点后，做一次完整的圆周运动，再沿直线运动到右边界上的点。为线段的中点，重力加速度为g。上述、、、、为已知量。
(1)求微粒所带电荷量和磁感应强度的大小；
(2)求电场变化的周期；
(3)改变宽度，使微粒仍能按上述运动过程通过相应宽度的区域，求的最小值。
解析：
（1）微粒作直线运动，则
①
微粒作圆周运动，则 ②
联立①②得
③
④
（2）设粒子从N1运动到Q的时间为t1，作圆周运动的周期为t2，则
⑤
⑥
⑦
联立③④⑤⑥⑦得
⑧
电场变化的周期
⑨
（3）若粒子能完成题述的运动过程，要求
d≥2R (10)
联立③④⑥得
（11）
设N1Q段直线运动的最短时间为tmin，由⑤（10）（11）得
因t2不变，T的最小值
（全国卷1）16．关于静电场，下列结论普遍成立的是
A．电场中任意两点之间的电势差只与这两点的场强有关
B．电场强度大的地方电势高，电场强度小的地方电势低
C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零
D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向
【答案】C
【解析】在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，A错误。电势差的大小决定于两点间距和电场强度，B错误；沿电场方向电势降低，而且速度最快，C正确；场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。
【命题意图与考点定位】考查静电场中电场强度和电势的特点，应该根据所学知识举例逐个排除。
（全国卷2）17. 在雷雨云下沿竖直方向的电场强度为V/m.已知一半径为1mm的雨滴在此电场中不会下落，取重力加速度大小为10m/,水的密度为kg/。这雨滴携带的电荷量的最小值约为
A．2C B. 4C C. 6C D. 8C
【答案】B
【解析】带电雨滴在电场力和重力最用下保持静止，根据平衡条件电场力和重力必然等大反向mg=Eq，则。
【命题意图与考点定位】电场力与平衡条件的结合。
（新课标卷）17.静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)
答案：A
解析：粉尘受力方向应该是电场线的切线方向，从静止开始运动时，只能是A图那样，不可能出现BCD图的情况。
（北京卷）18．用控制变量法，可以研究影响平行板电容器的因素（如图）。设两极板正对面积为Ｓ，极板间的距离为ｄ，静电计指针偏角为。实验中，极板所带电荷量不变，若
保持S不变，增大d，则变大
保持S不变，增大d，则变小
保持d不变，增大S，则变小
保持d不变，增大S，则不变
【答案】A
【解析】由知保持S不变，增大d，电容减小，电容器带电能力降低，电容器电量减小，静电计所带电量增加，变大；保持d不变，减小S，电容减小，变大。正确答案A。
（上海物理）9. 三个点电荷电场的电场线分布如图所示，图中a、b两点出的场强大小分别为、，电势分别为，则
（A）＞，＞
（B）＜，＜
（C）＞，＜
（D）＜，＞
答案：C
解析：根据电场线的疏密表示场强大小，沿电场线电势降落（最快），选C。
本题考查电场线与场强与电势的关系。
难度：易。
（上海物理）33．（14分）如图，一质量不计，可上下自由一点的活塞将圆筒分为上下两室，两室中分别封闭有理想气体，筒的侧壁为绝缘体，上底N，下底M及活塞D均为导体并按图连接，活塞面积。在电键K断开时，两室中气体压强均为，ND间距，DM间距，将变阻器的滑片P滑到左端B，闭合电键后，活塞D与下底M分别带有等量异种电荷，并各自产生匀强电场，在电场力作用下活塞D发生移动。稳定后，ND间距，DM间距，活塞D所带电流的绝对值(式中E为D与M所带电荷产生的合场强，常量)求：
（1）两室中气体的压强（设活塞移动前后气体温度保持不变）；
（2）活塞受到的电场力大小F；
（3）M所带电荷产生的场强大小和电源电压U;
（4）使滑片P缓慢地由B向A滑动，活塞如何运动，并说明理由。
解析：
（1） 解得P1=80Pa
，解得P2=720Pa
（2）根据活塞受力的平衡，N。
（3）因为E为D与M所带电荷产生的合场强，EM是M所带电荷产生的场强大小，所以E=2EM，所以，所以，得
。
电源电压
分别封闭有理想气体，筒的侧壁为绝缘体，上底N，下底M及活塞D均为导体并按图连接，活塞面积。在电键K断开时，两室。
（4）因减小，减小，向下的力减小，增大，减小，向上的力增大，活塞向上移动。
本题考查电场、电场力，气体等综合知识和分析综合能力。
难度：难。
把电场和气体结合一起，具有新意。
（天津卷）5.在静电场中，将一正电荷从a点移到b点，电场力做了负功，则
A．b点的电场强度一定比a点大 B．电场线方向一定从b指向a
C．b点的电势一定比a点高 D．该电荷的动能一定减小
答案：C
（天津卷）12.（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O’O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O’O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
（1）设一个质量为m0、电荷量为q0的正离子以速度v0沿O’O的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿+y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0;
(2)假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O’点沿O’O方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24mm和3.00mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O’O方向的分速度总是远大于x方向和y方向的分速度。
解析：（1）离子在电场中受到的电场力
①
离子获得的加速度
②
离子在板间运动的时间
③
到达极板右边缘时，离子在方向的分速度
④
离子从板右端到达屏上所需时间
⑤
离子射到屏上时偏离点的距离
由上述各式，得
⑥
（2）设离子电荷量为，质量为，入射时速度为，磁场的磁感应强度为，磁场对离子的洛伦兹力
⑦
已知离子的入射速度都很大，因而离子在磁场中运动时间甚短，所经过的圆弧与圆周相比甚小，且在板间运动时，方向的分速度总是远大于在方向和方向的分速度，洛伦兹力变化甚微，故可作恒力处理，洛伦兹力产生的加速度
⑧
是离子在方向的加速度，离子在方向的运动可视为初速度为零的匀加速直线运动，到达极板右端时，离子在方向的分速度
⑨
离子飞出极板到达屏时，在方向上偏离点的距离
⑩
当离子的初速度为任意值时，离子到达屏上时的位置在方向上偏离点的距离为，考虑到⑥式，得
⑾
由⑩、⑾两式得
⑿
其中
上式表明，是与离子进入板间初速度无关的定值，对两种离子均相同，由题设条件知，坐标3.24mm的光点对应的是碳12离子，其质量为，坐标3.00mm的光点对应的是未知离子，设其质量为，由⑿式代入数据可得
⒀
故该未知离子的质量数为14。
（重庆卷）18.某电容式话筒的原理示意图如题18图所示，E为电源，R为电阻，薄片P和Q为两金属极板，对着话筒说话时，P振动而Q可视为不动，在P、Q间距离增大过程中，
A．P、Q构成的电容器的电容增大
B P上电荷量保持不变
C M点的电势比N点的低
D M点的电势比N点的高
答案：D
【解析】电容式话筒与电源串联，电压保持不变。在P、Q间距增大过程中，根据电容决定式得电容减小，又根据电容定义式得电容器所带电量减小，电容器的放电电流通过R的方向由M到N，所以M点的电势比N点的高。D正确。
（四川卷）21.如图所示，圆弧虚线表示正点电荷电场的等势面，相邻两等势面间的电势差相等。光滑绝缘直杆沿电场方向水平放置并固定不动，杆上套有一带正电的小滑块(可视为质点)，滑块通过绝缘轻弹簧与固定点O相连，并以某一初速度从M点运动到N点，OM＜ON。若滑块在M、N时弹簧的弹力大小相等，弹簧始终在弹性限度内，则
A、滑块从M到N的过程中，速度可能一直增大
B、滑块从位置1到2的过程中，电场力做的功比从位置3到4的小
C、在M、N之间的范围内，可能存在滑块速度相同的两个位置
D、在M、N之间可能存在只由电场力确定滑块加速度大小的三个位置
答案：AC
【解析】在N点如果电场力不小于弹簧弹力的分力，则滑块一直加速，A正确。在N点如果电场力小于弹簧弹力的分力，则滑块先加速后减速，就可能有两个位置的速度相同，C正确。1、2与3、4间的电势差相等，电场力做功相等，B错误。由于M点和N点弹簧的长度不同但弹力相等，说明N点时弹簧是压缩的，在弹簧与水平杆垂直和弹簧恢复原长的两个位置滑块的加速度只由电场力决定，D错误。
第二种情况是此时间差不是周期的整数倍则，当n=0时s，且由于是的二倍说明振幅是该位移的二倍为0.2m。
（四川卷）24.(19分)如图所示，直线形挡板p1p2p3与半径为r的圆弧形挡板p3p4p5平滑连接并安装在水平台面b1b2b3b4上，挡板与台面均固定不动。线圈c1c2c3的匝数为n,其端点c1、c3通过导线分别与电阻R1和平行板电容器相连，电容器两极板间的距离为d,电阻R1的阻值是线圈c1c2c3阻值的2倍，其余电阻不计，线圈c1c2c3内有一面积为S、方向垂直于线圈平面向上的匀强磁场，磁场的磁感应强度B随时间均匀增大。质量为m的小滑块带正电，电荷量始终保持为q,在水平台面上以初速度v0从p1位置出发，沿挡板运动并通过p5位置。若电容器两板间的电场为匀强电场，p1、p2在电场外，间距为L,其间小滑块与台面的动摩擦因数为μ，其余部分的摩擦不计，重力加速度为g.
求：
（1）小滑块通过p2位置时的速度大小。
（2）电容器两极板间电场强度的取值范围。
（3）经过时间t,磁感应强度变化量的取值范围。
解析：
（1）小滑块运动到位置p2时速度为v1，由动能定理有：
－umgL＝ ①
v1＝ ②
（2）由题意可知，电场方向如图，若小滑块能通过位置p，则小滑块可沿挡板运动且通过位置p5，设小滑块在位置p的速度为v，受到的挡板的弹力为N，匀强电场的电场强度为E，由动能定理有：
－umgL－2rEqs＝ ③
当滑块在位置p时，由牛顿第二定律有：N+Eq＝m ④
由题意有：N≥0 ⑤
由以上三式可得：E≤ ⑥
E的取值范围：0＜ E≤ ⑦
（3）设线圈产生的电动势为E1，其电阻为R，平行板电容器两端的电压为U，t时间内磁感应强度的变化量为B，得： ⑧
U＝Ed
由法拉第电磁感应定律得E1＝n ⑨
由全电路的欧姆定律得E1＝I（R+2R） ⑩
U＝2RI
经过时间t，磁感应强度变化量的取值范围：0＜≤。
（江苏卷）5.空间有一沿x轴对称分布的电场，其电场强度E随X变化的图像如图所示。下列说法正确的是
（A）O点的电势最低
（B）X2点的电势最高
（C）X1和- X1两点的电势相等
（D）X1和X3两点的电势相等
本题考查电场强度与电势的关系，考查图象。
本题难度：中等。
【解析】选C 可画出电场线，如下
沿电场线电势降落（最快），所以A点电势最高，A错误，B错误；
根据，电场强度是变量，可用图象面积表示，所以C正确；
两点电场强度大小相等，电势不相等，D错误，此项迷惑人。
（福建卷）20、（15分）如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场。一束同位素离子流从狭缝射入速度选择器，能够沿直线通过速度选择器并从狭缝射出的离子，又沿着与电场垂直的方向，立即进入场强大小为的偏转电场，最后打在照相底片上。已知同位素离子的电荷量为(＞0)，速度选择器内部存在着相互垂直的场强大小为的匀强电场和磁感应强度大小为的匀强磁场，照相底片D与狭缝、连线平行且距离为L，忽略重力的影响。
（1）求从狭缝射出的离子速度的大小；
（2）若打在照相底片上的离子在偏转电场中沿速度方向飞行的距离为，求出与离子质量之间的关系式(用、、、、、L表示)。
解析：
（1）能从速度选择器射出的离子满足：
解得：
（2）离子进入匀强偏转电场E后做类平抛运动，则
由牛顿第二定律得
解得
（广东卷）21．图8是某一点电荷的电场线分布图，下列表述正确的是
a点的电势高于b点的电势
该点电荷带负电
a点和b点电场强度的方向相同
a点的电场强度大于b点的电场强度
答案：BD
解析：考察电场线的知识：
A 以点电荷为圆心，同一圆周上，电势相等，以点电荷为圆心，a点为圆周一点做圆交过b点的电场线为a′，则：，由顺着电场线电势降低知：因而：
C D a点电场线比b点密因而：Ea>Eb a、b两点的电场线的方向不同。选BD。
（山东卷）20．某电场的电场线分布如图所示，以下说法正确的是
A．点场强大于点场强
B．点电势高于点电势
C．若将一试探电荷+由点释放，它将沿电场线运动b点
D．若在点再固定一点电荷-Q，将一试探电荷+q由移至b的过程中，电势能减小
20．BD【解析】A.根据电场线疏密表示电场强度大小，点场强小于点场强，A错误；
B.根据沿电场线方向电势降低（最快），点电势高于点电势，B正确；
C.若将一试电荷由点释放，因受力方向沿电场方向（电场线切线），它不能沿电场线运动到点，C错误；
D.若在点再固定一点电荷，叠加后电势仍然高于，将一试探电荷由移至的过程中，因电势降低，所以电势能减小，D正确；
本题选BD。本题考查电场、电场线、电势、电势能。
难度：容易。
（山东卷）25．（18分）如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里。一质量为、带电量+q、重力不计的带电粒子，以初速度垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动。已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推。求
⑴粒子第一次经过电场子的过程中电场力所做的功。
⑵粒子第n次经过电场时电场强度的大小。
⑶粒子第n次经过电场子所用的时间。
⑷假设粒子在磁场中运动时，电场区域场强为零。请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标明坐标刻度值）。
解析：
（1）根据，因为，所以，所以,
（2）=，，所以。
（3），，所以。
(4)
（北京卷）23.（18分）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。
如图1，将一金属或半导体薄片垂直至于磁场B中，在薄片的两个侧面、间通以电流时，另外两侧、间产生电势差，这一现象称霍尔效应。其原因是薄片中的移动电荷受洛伦兹力的作用相一侧偏转和积累，于是、间建立起电场ＥＨ，同时产生霍尔电势差ＵＨ。当电荷所受的电场力与洛伦兹力处处相等时，ＥＨ和ＵＨ达到稳定值，ＵＨ的大小与和以及霍尔元件厚度之间满足关系式，其中比例系数ＲＨ称为霍尔系数，仅与材料性质有关。
（1）设半导体薄片的宽度（、间距）为，请写出ＵＨ和ＥＨ的关系式；若半导体材料是电子导电的，请判断图１中、哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为ｎ，电子的电荷量为ｅ，请导出霍尔系数ＲＨ的表达式。（通过横截面积Ｓ的电流，其中是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着ｍ个永磁体，相邻永磁体的极性相反。霍尔元件置于被测圆盘的边缘附近。当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图像如图３所示。
ａ.若在时间ｔ内，霍尔元件输出的脉冲数目为，请导出圆盘转速的表达式。
ｂ.利用霍尔测速仪可以测量汽车行驶的里程。除除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想。
解析：
（1）由 ①
得 ②
当电场力与洛伦兹力相等时 ③
得 ④
将 ③、④代入②，
得
（2） a.由于在时间t内，霍尔元件输出的脉冲数目为P，则
P=mNt
圆盘转速为 N=
b.提出的实例或设想
（浙江卷）19. 半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图（上）所示。有一变化的磁场垂直于纸面，规定向内为正，变化规律如图（下）所示。在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是
A. 第2秒内上极板为正极
B. 第3秒内上极板为负极
C. 第2秒末微粒回到了原来位置
D. 第3秒末两极板之间的电场强度大小为0.2
答案：A
（浙江卷）15. 请用学过的电学知识判断下列说法正确的是
A. 电工穿绝缘衣比穿金属衣安全
B. 制作汽油桶的材料用金属比用塑料好
C. 小鸟停在单要高压输电线上会被电死
D. 打雷时，呆在汽车里比呆在木屋里要危险
答案：B
（安徽卷）16.如图所示，在平面内有一个以为圆心、半径R=0.1m的圆，P为圆周上的一点，、两点连线与轴正方向的夹角为。若空间存在沿轴负方向的匀强电场，场强大小，则、两点的电势差可表示为
A.
B.
C.
D.
答案：A
解析：在匀强电场中，两点间的电势差U=Ed，而d是沿场强方向上的距离，所以，故：，选项A正确。
（安徽卷）18．如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节、，关于F的大小判断正确的是
A．保持不变，缓慢增大时，F将变大
B．保持不变，缓慢增大时，F将变小
C．保持不变，缓慢增大时，F将变大
D．保持不变，缓慢增大时，F将变小
答案：B
解析：保持R1不变，缓慢增大R2时，由于R0和R2串联，R0两端的电压减小，即平行板电容器的两个极板的电压U减小，带电小球受到的电场力减小, 悬线的拉力为将减小，选项B正确，A错误。保持R2不变，缓慢增大R1时，R0两端的电压不变，F电不变，悬线的拉力为F不变，C、D错误。
（安徽卷）23.(16分)如图1所示，宽度为的竖直狭长区域内（边界为），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为，表示电场方向竖直向上。时，一带正电、质量为的微粒从左边界上的点以水平速度射入该区域，沿直线运动到点后，做一次完整的圆周运动，再沿直线运动到右边界上的点。为线段的中点，重力加速度为g。上述、、、、为已知量。
(1)求微粒所带电荷量和磁感应强度的大小；
(2)求电场变化的周期；
(3)改变宽度，使微粒仍能按上述运动过程通过相应宽度的区域，求的最小值。
解析：
（1）微粒作直线运动，则
①
微粒作圆周运动，则 ②
联立①②得
③
④
（2）设粒子从N1运动到Q的时间为t1，作圆周运动的周期为t2，则
⑤
⑥
⑦
联立③④⑤⑥⑦得
⑧
电场变化的周期
⑨
（3）若粒子能完成题述的运动过程，要求
d≥2R (10)
联立③④⑥得
（11）
设N1Q段直线运动的最短时间为tmin，由⑤（10）（11）得
因t2不变，T的最小值
（安徽卷）24.(20分)如图，ABD为竖直平面内的光滑绝缘轨道，其中AB段是水平的，BD段为半径R=0.2m的半圆，两段轨道相切于B点，整个轨道处在竖直向下的匀强电场中，场强大小E=5.0×103V/m。一不带电的绝缘小球甲，以速度υ0沿水平轨道向右运动，与静止在B点带正电的小球乙发生弹性碰撞。已知甲、乙两球的质量均为m=1.0×10-2kg，乙所带电荷量q=2.0×10-5C，g取10m/s2。(水平轨道足够长，甲、乙两球可视为质点，整个运动过程无电荷转移)
（1） 甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；
（2）在满足(1)的条件下。求的甲的速度υ0；
（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围。
答案：（1）0.4m （2） （3）＜＜
解析：
（1）在乙恰好能通过轨道的最高点的情况下，设乙到达最高点的速度为，乙离开D点达到水平轨道的时间为t，乙的落点到B点的距离为，则
①
②
③
联立①②③得： ④
（2）设碰撞后甲、乙的速度分别为、，根据动量守恒和机械能守恒定律有：
⑤
⑥
联立⑤⑥得： ⑦
由动能定理得： ⑧
联立①⑦⑧得： ⑨
（3）设甲的质量为M，碰撞后甲、乙的速度分别为、，根据动量守恒和机械能守恒定律有：
（10）
（11）
联立（10）（11）得： （12）
由（12）和，可得：＜ （13）
设乙球过D点的速度为，由动能定理得
（14）
联立⑨（13）（14）得：＜ （15）
设乙在水平轨道上的落点到B点的距离为，则有
（16）
联立②（15）（16）得：＜＜
电路
（新课标卷）19.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为
A、、 B、、 C、、 D、、
答案：D
解析：电源效率，E为电源的总电压（即电动势），根据图象可知Ua=
Ub=，所以选项D正确。
（上海理综）41．中国馆、世博中心和主题馆等主要场馆，太阳能的利用规模达到了历届世博会之最，总发电装机容量达到4.6×103kW。设太阳能电池板的发电效率为18%，已知地球表面每平方米接收太阳能的平均辐射功率为1.353kW，那么所使用的太阳能电池板的总面积为 m2。
答案：1.9×1014
（上海理综）42．各场馆的机器人非常引人注目。在下图设计的机器人模块中，分别填入传感器和逻辑门的名称，使该机器人能够在明亮的条件下，听到呼唤声就来为你服务。
答案：光；声；与（&）
（上海理综）44．在世博园区，运行着许多氢燃料汽车，其动力来源是氢燃料电池（结构如图）。
（1）以下是估测氢燃料电池输出功率的实验步骤：
①把多用表的选择开关调至电流档，并选择恰当量程，串联在电路中。读出电流I；
②把多用表的选择开关调至电压档，把红、黑表笔并联在电动机两端，其中红表笔应该接在图中 （填“A”或“B”）端。读出电压U；
③重复步骤①和②，多次测量，取平均值；
④根据公式P= 计算氢燃料电池输出功率。
（2）在上述第②步中遗漏的操作是 ；
（3）如果该电动机的效率为，汽车运动的速度为v，则汽车的牵引力为 。
答案：（1）A；UI；(2)选择恰当量程；（3）
（上海物理）5. 在图的闭合电路中，当滑片向右移动时，两电表读数的变化是
（A）变大， 变大 （B）变小，变大
（C）变大， 变小 （D）变小，变小
答案：B
解析：电阻变大，电流变小，电压变大。
（上海物理）23.电动机的自动控制电路如图所示，其中为热敏电阻，为光敏电阻，当温度升高时，的阻值远小于；当光照射时，其阻值远小于，为使电动机在温度升高或受到光照时能自动启动，电路中的虚线框内应选____门逻辑电路；若要提高光照时电动机启动的灵敏度，可以___的阻值（填“增大”或“减小”）。
【解析】为使电动机在温度升高或受到光照时能自动启动，即热敏电阻或光敏电阻的电阻值小时，输入为1，输出为1，所以是“或门”。
因为若要提高光照时电动机启动的灵敏度，需要在光照较小即光敏电阻较大时输入为1，输出为1，所以要增大。
（上海物理）32.（14分）如图，宽度L=0.5m的光滑金属框架MNPQ固定板个与水平面内，并处在磁感应强度大小B=0.4T，方向竖直向下的匀强磁场中，框架的电阻非均匀分布，将质量m=0.1kg，电阻可忽略的金属棒ab放置在框架上，并且框架接触良好，以P为坐标原点，PQ方向为x轴正方向建立坐标，金属棒从处以的初速度，沿x轴负方向做的匀减速直线运动，运动中金属棒仅受安培力作用。求：
（1）金属棒ab运动0.5m，框架产生的焦耳热Q；
（2）框架中aNPb部分的电阻R随金属棒ab的位置x变化的函数关系；
（3）为求金属棒ab沿x轴负方向运动0.4s过程中通过ab的电量q，某同学解法为：先算出金属棒的运动距离s，以及0.4s时回路内的电阻R，然后代入
q=求解。指出该同学解法的错误之处，并用正确的方法解出结果。
解析：
（1），
因为运动中金属棒仅受安培力作用，所以F=BIL
又，所以
且，得
所以
（2），得，所以。
（3）错误之处：因框架的电阻非均匀分布，所求是0.4s时回路内的电阻R，不是平均值。
正确解法：因电流不变，所以。
本题考查电磁感应、电路与牛顿定律、运动学公式的综合应用。难度：难。
（天津卷）11.（18分）如图所示，质量m1=0.1kg，电阻R1=0.3Ω，长度l=0.4m的导体棒ab横放在U型金属框架上。框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，相距0.4m的MM’、NN’相互平行，电阻不计且足够长。电阻R2=0.1Ω的MN垂直于MM’。整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T。垂直于ab施加F=2N的水平恒力，ab从静止开始无摩擦地运动，始终与MM’、NN’保持良好接触，当ab运动到某处时，框架开始运动。设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2.
（1）求框架开始运动时ab速度v的大小；
（2）从ab开始运动到框架开始运动的过程中，MN上产生的热量Q=0.1J，求该过程ab位移x的大小。
解析：（1）对框架的压力
①
框架受水平面的支持力
②
依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力
③
中的感应电动势
④
中电流
⑤
受到的安培力
F ⑥
框架开始运动时
⑦
由上述各式代入数据解得
⑧
（2）闭合回路中产生的总热量
⑨
由能量守恒定律，得
⑩
代入数据解得
⑾
（重庆卷）23.（16分）法拉第曾提出一种利用河流发电的设想，并进行了实验研究。实验装置的示意图可用题23图表示，两块面积均为S的矩形金属板，平行、正对、竖直地全部浸在河水中，间距为d。水流速度处处相同，大小为v，方向水平。金属板与水流方向平行。
地磁场磁感应强度的竖直分量为B，水的电阻为p，水面上方有一阻值为R的电阻通过绝缘导线和电建K连接到两金属板上。忽略边缘效应，求：
（1）该发电装置的电动势；
（2）通过电阻R的电流强度；
（3）电阻R消耗的电功率。
解析：
（1）由法拉第电磁感应定律，有
（2）两板间河水的电阻
由闭合电路欧姆定律，有
(3)由电功率公式，
得
（四川卷）24.（19分）如图所示，电源电动势。内阻，电阻。间距的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度的匀强磁场。闭合开关，板间电场视为匀强电场，将一带正电的小球以初速度沿两板间中线水平射入板间。设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取。
（1）当Rx=29Ω时，电阻消耗的电功率是多大？
（2）若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为，则Rx是多少？
【答案】⑴0.6W；⑵54Ω。
【解析】⑴闭合电路的外电阻为
Ω ①
根据闭合电路的欧姆定律
A ②
R2两端的电压为
V ③
R2消耗的功率为
W ④
⑵小球进入电磁场做匀速圆周运动，说明重力和电场力等大反向，洛仑兹力提供向心力，根据牛顿第二定律
⑤
⑥
连立⑤⑥化简得
⑦
小球做匀速圆周运动的初末速的夹角等于圆心角为60°，根据几何关系得
⑧
连立⑦⑧带入数据
V
干路电流为
A ⑨
Ω ⑩
（安徽卷）20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则
A． B．
C． D．
答案：D
解析：由于从同一高度下落，到达磁场边界时具有相同的速度v，切割磁感线产生感应电流同时受到磁场的安培力，又（ρ为材料的电阻率，l为线圈的边长），所以安培力，此时加速度，且 (为材料的密度)，所以加速度是定值，线圈Ⅰ和Ⅱ同步运动，落地速度相等v1 =v2。由能量守恒可得：，(H是磁场区域的高度)，Ⅰ为细导线m小，产生的热量小，所以Q1< Q2。正确选项D。
磁场
（全国卷1）26．（21分）如下图，在区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内。已知沿y轴正方向发射的粒子在时刻刚好从磁场边界上点离开磁场。求：
粒子在磁场中做圆周运动的半径R及粒子的比荷q／m；
此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；
从粒子发射到全部粒子离开磁场所用的时间。
【答案】⑴
⑵速度与y轴的正方向的夹角范围是60°到120°
⑶从粒子发射到全部离开所用 时间 为
【解析】 ⑴粒子沿y轴的正方向进入磁场，从P点经过做OP的垂直平分线与x轴的交点为圆心，根据直角三角形有
解得
，则粒子做圆周运动的的圆心角为120°，周期为
粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得
，，化简得
⑵仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。
角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑴中相等穿出点如图，根据弦与半径、x轴的夹角都是30°，所以此时速度与y轴的正方向的夹角是60°。
角度最大时从磁场左边界穿出，半径与y轴的的夹角是60°，则此时速度与y轴的正方向的夹角是120°。
所以速度与y轴的正方向的夹角范围是60°到120°
⑶在磁场中运动时间最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为，而它的高是
，半径与y轴的的夹角是30°，这种粒子的圆心角是240°。所用 时间 为。
所以从粒子发射到全部离开所用 时间 为。
(全国卷2)26（21分）图中左边有一对平行金属板，两板相距为d，电压为V;两板之间有匀强磁场，磁场应强度大小为B0，方向平行于板面并垂直于纸面朝里。图中右边有一边长为a的正三角形区域EFG(EF边与金属板垂直)，在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。假设一系列电荷量为q的正离子沿平行于金属板面，垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域。不计重力
（1）已知这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量。
（2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为，求离子乙的质量。
（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达。
解析：
（1）在粒子进入正交的电磁场做匀速直线运动，设粒子的速度为v，电场的场强为E0，根据平衡条件得
①
②
由①②化简得
③
粒子甲垂直边界EF进入磁场，又垂直边界EF穿出磁场，则轨迹圆心在EF上。粒子运动中经过EG，说明圆轨迹与EG相切，在如图的三角形中半径为
R=acos30°tan15° ④
tan15°= ⑤
联立④⑤化简得
⑥
在磁场中粒子所需向心力由洛伦磁力提供，根据牛顿第二定律得
⑦
联立③⑦化简得
⑧
（2）由于1点将EG边按1比3等分，根据三角形的性质说明此轨迹的弦与EG垂直，在如图的三角形中，有
⑨
同理
（10）
（3）最轻离子的质量是甲的一半，根据半径公式离子的轨迹半径与离子质量呈正比，所以质量在甲和最轻离子之间的所有离子都垂直边界EF穿出磁场，甲最远离H的距离为，最轻离子最近离H的距离为，所以在离H的距离为到之间的EF边界上有离子穿出磁场。
比甲质量大的离子都从EG穿出磁场，期中甲运动中经过EG上的点最近，质量最大的乙穿出磁场的1位置是最远点，所以在EG上穿出磁场的粒子都在这两点之间。
（新课标卷）25.(18分)如图所示，在0≤x≤a、o≤y≤范围内有垂直于xy平面向外的匀强磁场，磁感应强度大小为B。坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0～90°范围内.己知粒子在磁场中做圆周运动的半径介于到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一，求最后离开磁场的粒子从粒子源射出时的：
(1)速度大小；
(2)速度方向与y轴正方向夹角正弦。
解析：
设粒子的发射速度为v，粒子做圆周运动的轨道半径为R，由牛顿第二定律和洛伦磁力公式，得，解得：
当＜R＜a时，在磁场中运动时间最长的粒子，其轨迹是圆心为C的圆弧，圆弧与磁场的边界相切，如图所示，设该粒子在磁场中运动的时间为t，依题意，时，
设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α，由几何关系可得：
再加上，解得：
（上海物理）13. 如图，长为的直导线拆成边长相等，夹角为的形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为，当在该导线中通以电流强度为的电流时，该形通电导线受到的安培力大小为
（A）0 （B）0.5 （C） （D）
答案：C
解析：导线有效长度为2lsin30°=l，所以该V形通电导线收到的安培力大小为。选C。
本题考查安培力大小的计算。
难度：易。
（重庆卷）21.如题21图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带电粒子从图中箭头所示位置垂直于磁场边界进入磁块，在纸面民内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示
由以上信息可知，从图中a、b、c处进大的粒子对应表中的编号分别为
A 3、5、4 B4、 2、5
C5、3、2 D2、4、5
答案：D
【解析】根据半径公式结合表格中数据可求得1—5各组粒子的半径之比依次为0.5︰2︰3︰3︰2，说明第一组正粒子的半径最小，该粒子从MQ边界进入磁场逆时针运动。由图a、b粒子进入磁场也是逆时针运动，则都为正电荷，而且a、b粒子的半径比为2︰3，则a一定是第2组粒子，b是第4组粒子。c顺时针运动，都为负电荷，半径与a相等是第5组粒子。正确答案D。
（江苏卷）9.如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO’与SS’垂直。a、b、c三个质子先后从S点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与SS’垂直，a、c的速度方向与b的速度方向间的夹角分别为，且。三个质子经过附加磁场区域后能达到同一点S’，则下列说法中正确的有
A．三个质子从S运动到S’的时间相等
B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO’轴上
C．若撤去附加磁场，a到达SS’连线上的位置距S点最近
D．附加磁场方向与原磁场方向相同
答案：CD
解析：
A.三个质子从S运动到S’的时间不相等，A错误；
B.三个质子在附加磁场意外区域运动时，只有b运动轨迹的圆心在OO’轴上，因为半径相等，而圆心在初速度方向的垂线上，所以B错误；
C.用作图法可知，若撤去附加电场，a到达SS’连线上的位置距S点最近，b最远；C正确；
D.因b要增大曲率，才能使到达SS’连线上的位置向S点靠近，所以附加磁场方向与原磁场方向相同，D正确；
本体选CD。
本体考查带电粒子在磁场中的运动。
难度：难。
（福建卷）21、（19分）如图所示，两条平行的光滑金属导轨固定在倾角为的绝缘斜面上，导轨上端连接一个定值电阻。导体棒a和b放在导轨上，与导轨垂直并良好接触。斜面上水平虚线PQ以下区域内，存在着垂直穿过斜面向上的匀强磁场。现对a棒施以平行导轨斜向上的拉力，使它沿导轨匀速向上运动，此时放在导轨下端的b棒恰好静止。当a棒运动到磁场的上边界PQ处时，撤去拉力，a棒将继续沿导轨向上运动一小段距离后再向下滑动，此时b棒已滑离导轨。当a棒再次滑回到磁场边界PQ处时，又恰能沿导轨匀速向下运动。已知a棒、b棒和定值电阻的阻值均为R,b棒的质量为m，重力加速度为g，导轨电阻不计。求
（1）a棒在磁场中沿导轨向上运动的过程中，a棒中的电流强度I，与定值电阻R中的电流强度IR之比；
（2）a棒质量ma；
（3）a棒在磁场中沿导轨向上运动时所受的拉力F。
解析：
（1）a棒沿导轨向上运动时，a棒、b棒及电阻R中的电流分别为Ia、Ib、IR，有
解得：
（2）由于a棒在PQ上方滑动过程中机械能守恒，因而a棒在磁场中向上滑动的速度大小v1与在磁场中向下滑动的速度大小v2相等，即v1=v2=v
设磁场的磁感应强度为B，导体棒长为L乙，a棒在磁场中运动时产生的感应电动势为
E=Blv
当a棒沿斜面向上运动时
向下匀速运动时，a棒中的电流为Ia’、则
由以上各式联立解得：
（3）由题可知导体棒a沿斜面向上运动时，所受拉力
（广东卷）36.(18分)如图16（a）所示，左为某同学设想的粒子速度选择装置，由水平转轴及两个薄盘N1、N2构成，两盘面平行且与转轴垂直，相距为L，盘上各开一狭缝，两狭缝夹角可调（如图16（b））；右为水平放置的长为d的感光板，板的正上方有一匀强磁场，方向垂直纸面向外，磁感应强度为B.一小束速度不同、带正电的粒子沿水平方向射入N1，能通过N2的粒子经O点垂直进入磁场。 O到感光板的距离为，粒子电荷量为q,质量为m，不计重力。
（1）若两狭缝平行且盘静止（如图16（c）），某一粒子进入磁场后，竖直向下打在感光板中心点M上，求该粒子在磁场中运动的时间t；
（2）若两狭缝夹角为 ，盘匀速转动，转动方向如图16（b）.要使穿过N1、N2的粒子均打到感光板P1P2连线上。试分析盘转动角速度的取值范围（设通过N1的所有粒子在盘转一圈的时间内都能到达N2）。
解：
（1）分析该粒子轨迹圆心为P1，半径为，在磁场中转过的圆心角为，因而运动时间为：
（2）设粒子从N1运动到N2过程历时为t，之后在磁场中运行速度大小为v，轨迹半径为R则：
在粒子匀速过程有：
L=vt ①
粒子出来进入磁场的条件：
②
在磁场中做匀速圆周运动有：
③
设粒子刚好过P1点、P2点时轨迹半径分别为：R1、R2则：
④
⑤
⑥
由①—⑥得：
（山东卷）25．（18分）如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d，两侧为相同的匀强磁场，方向垂直纸面向里。一质量为、带电量+q、重力不计的带电粒子，以初速度垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动。已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推。求
⑴粒子第一次经过电场子的过程中电场力所做的功。
⑵粒子第n次经过电场时电场强度的大小。
⑶粒子第n次经过电场子所用的时间。
⑷假设粒子在磁场中运动时，电场区域场强为零。请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标明坐标刻度值）。
解析：
（1）根据，因为，所以，所以,
（2）=，，所以。
（3），，所以。
(4)
（北京卷）23.（18分）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。
如图1，将一金属或半导体薄片垂直至于磁场B中，在薄片的两个侧面、间通以电流时，另外两侧、间产生电势差，这一现象称霍尔效应。其原因是薄片中的移动电荷受洛伦兹力的作用相一侧偏转和积累，于是、间建立起电场ＥＨ，同时产生霍尔电势差ＵＨ。当电荷所受的电场力与洛伦兹力处处相等时，ＥＨ和ＵＨ达到稳定值，ＵＨ的大小与和以及霍尔元件厚度之间满足关系式，其中比例系数ＲＨ称为霍尔系数，仅与材料性质有关。
（1）设半导体薄片的宽度（、间距）为，请写出ＵＨ和ＥＨ的关系式；若半导体材料是电子导电的，请判断图１中、哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为ｎ，电子的电荷量为ｅ，请导出霍尔系数ＲＨ的表达式。（通过横截面积Ｓ的电流，其中是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着ｍ个永磁体，相邻永磁体的极性相反。霍尔元件置于被测圆盘的边缘附近。当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图像如图３所示。
ａ.若在时间ｔ内，霍尔元件输出的脉冲数目为，请导出圆盘转速的表达式。
ｂ.利用霍尔测速仪可以测量汽车行驶的里程。除除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想。
解析：
（1）由 ①
得 ②
当电场力与洛伦兹力相等时 ③
得 ④
将 ③、④代入②，
得
（2） a.由于在时间t内，霍尔元件输出的脉冲数目为P，则
P=mNt
圆盘转速为 N=
b.提出的实例或设想
（天津卷）12.（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O’O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O’O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
（1）设一个质量为m0、电荷量为q0的正离子以速度v0沿O’O的方向从O’点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿+y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0;
(2)假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O’点沿O’O方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24mm和3.00mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O’O方向的分速度总是远大于x方向和y方向的分速度。
解析：（1）离子在电场中受到的电场力
①
离子获得的加速度
②
离子在板间运动的时间
③
到达极板右边缘时，离子在方向的分速度
④
离子从板右端到达屏上所需时间
⑤
离子射到屏上时偏离点的距离
由上述各式，得
⑥
（2）设离子电荷量为，质量为，入射时速度为，磁场的磁感应强度为，磁场对离子的洛伦兹力
⑦
已知离子的入射速度都很大，因而离子在磁场中运动时间甚短，所经过的圆弧与圆周相比甚小，且在板间运动时，方向的分速度总是远大于在方向和方向的分速度，洛伦兹力变化甚微，故可作恒力处理，洛伦兹力产生的加速度
⑧
是离子在方向的加速度，离子在方向的运动可视为初速度为零的匀加速直线运动，到达极板右端时，离子在方向的分速度
⑨
离子飞出极板到达屏时，在方向上偏离点的距离
⑩
当离子的初速度为任意值时，离子到达屏上时的位置在方向上偏离点的距离为，考虑到⑥式，得
⑾
由⑩、⑾两式得
⑿
其中
上式表明，是与离子进入板间初速度无关的定值，对两种离子均相同，由题设条件知，坐标3.24mm的光点对应的是碳12离子，其质量为，坐标3.00mm的光点对应的是未知离子，设其质量为，由⑿式代入数据可得
⒀
故该未知离子的质量数为14。
（浙江卷）23. （20分）如图所示，一矩形轻质柔软反射膜可绕过O点垂直纸面的水平轴转动，其在纸面上的长度为L1，垂直的为L2。在膜的下端（图中A处）挂有一科行于转轴，质量为m，长为L3的导体棒使膜*成平面。在膜下方水平放置一足够大的太阳能光电池板，能接收到经反射膜反射到光电池板上的所有光能，并将沟通转化成电能。光电池板可等效为一个一电池，输出电压恒定为U；输出电流正比于光电池板接收到的光能（设垂直于入身光单位面积上的光功率保持恒定）。导体棒处在方向竖直向上的匀强磁场B中，并与光电池构成回路，流经导体棒的电流垂直纸面向外（注：光电池与导体棒直接相连，连接导线未画出）。
（1）再有一束平等光水平入射，当反射膜与竖直方向成＝60时，导体棒牌受力平衡状态，求此时电流强度的大小和光电池的输出功率。
（2）当变成45时，通过调整电路使导体棒保持平衡，光电池除维持导体棒国学平衡外，不能输出多少额外电功率？
解析：
（1）导体棒所受安培力 ①
导体棒有静力平衡关系 ②
解得 ③
所以当=60°时，
光电池输出功率为
（2）当时，根据③式可知维持静力平衡需要的电流为
根据几何关系可知
可得
（四川卷）20.如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金
属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面。现用一平行于导轨的恒力F作用在a的中点，使其向上运动。若b始终保持静止，则它所受摩擦力可能
A．变为0 B．先减小后不变
C．等于F D．先增大再减小
答案：AB
【解析】对a棒所受合力为Fa=F—Ff—mgsin—BIl说明a做加速度减小的加速运动，当加速度为0后匀速运动，所以a所受安培力先增大后不变。
如果F=Ff+2mgsin，则最大安培力为mgsin，则b所受摩擦力最后为0，A正确。
如果F＜Ff+2mgsin，则最大安培力小于mgsin，则b所受摩擦力一直减小最后不变，B正确。
如果Ff+3mgsin＞F＞Ff+2mgsin，则最大安培力大于mgsin小于2mgsin，则b所受摩擦力先减小后增大最后不变。
可以看出b所受摩擦力先变化后不变，CD错误。
（四川卷）24.（19分）如图所示，电源电动势。内阻，电阻。间距的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度的匀强磁场。闭合开关，板间电场视为匀强电场，将一带正电的小球以初速度沿两板间中线水平射入板间。设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取。
（1）当Rx=29Ω时，电阻消耗的电功率是多大？
（2）若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为，则Rx是多少？
【答案】⑴0.6W；⑵54Ω。
【解析】⑴闭合电路的外电阻为
Ω ①
根据闭合电路的欧姆定律
A ②
R2两端的电压为
V ③
R2消耗的功率为
W ④
⑵小球进入电磁场做匀速圆周运动，说明重力和电场力等大反向，洛仑兹力提供向心力，根据牛顿第二定律
⑤
⑥
连立⑤⑥化简得
⑦
小球做匀速圆周运动的初末速的夹角等于圆心角为60°，根据几何关系得
⑧
连立⑦⑧带入数据
V
干路电流为
A ⑨
Ω ⑩
（安徽卷）20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则
A． B．
C． D．
答案：D
解析：由于从同一高度下落，到达磁场边界时具有相同的速度v，切割磁感线产生感应电流同时受到磁场的安培力，又（ρ为材料的电阻率，l为线圈的边长），所以安培力，此时加速度，且 (为材料的密度)，所以加速度是定值，线圈Ⅰ和Ⅱ同步运动，落地速度相等v1 =v2。由能量守恒可得：，(H是磁场区域的高度)，Ⅰ为细导线m小，产生的热量小，所以Q1< Q2。正确选项D。
（安徽卷）23.(16分)如图1所示，宽度为的竖直狭长区域内（边界为），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为，表示电场方向竖直向上。时，一带正电、质量为的微粒从左边界上的点以水平速度射入该区域，沿直线运动到点后，做一次完整的圆周运动，再沿直线运动到右边界上的点。为线段的中点，重力加速度为g。上述、、、、为已知量。
(1)求微粒所带电荷量和磁感应强度的大小；
(2)求电场变化的周期；
(3)改变宽度，使微粒仍能按上述运动过程通过相应宽度的区域，求的最小值。
解析：
（1）微粒作直线运动，则
①
微粒作圆周运动，则 ②
联立①②得
③
④
（2）设粒子从N1运动到Q的时间为t1，作圆周运动的周期为t2，则
⑤
⑥
⑦
联立③④⑤⑥⑦得
⑧
电场变化的周期
⑨
（3）若粒子能完成题述的运动过程，要求
d≥2R (10)
联立③④⑥得
（11）
设N1Q段直线运动的最短时间为tmin，由⑤（10）（11）得
因t2不变，T的最小值
同课章节目录
