电流与电压和电阻的关系
复习

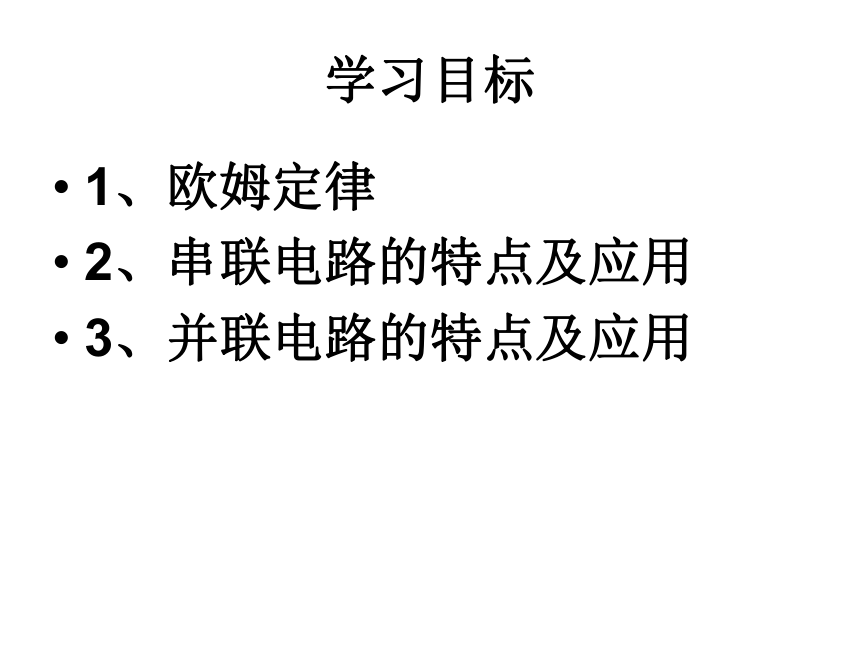

学习目标
1、欧姆定律
2、串联电路的特点及应用
3、并联电路的特点及应用

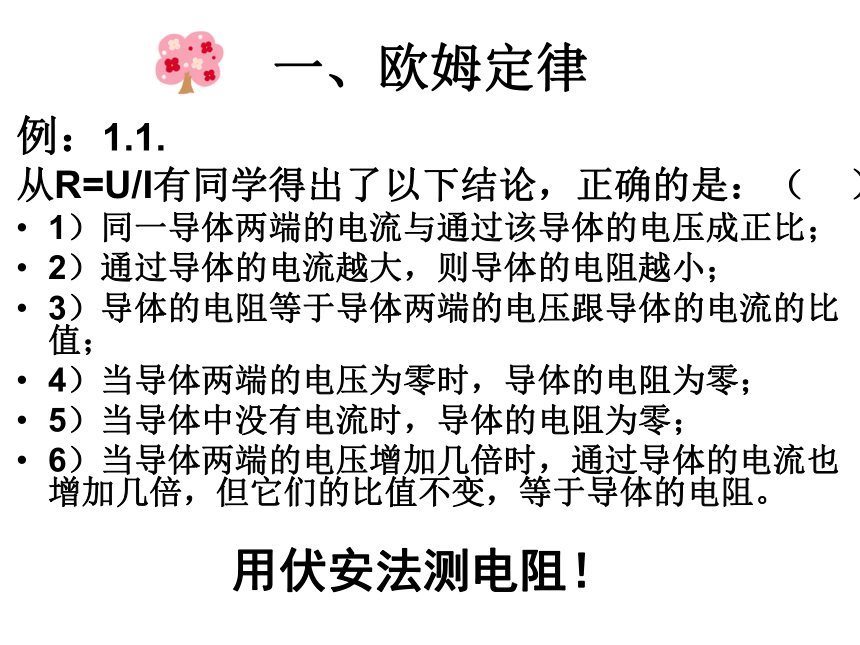

例：1.1.
从R=U/I有同学得出了以下结论，正确的是：（ ）
1）同一导体两端的电流与通过该导体的电压成正比；
2）通过导体的电流越大，则导体的电阻越小；
3）导体的电阻等于导体两端的电压跟导体的电流的比值；
4）当导体两端的电压为零时，导体的电阻为零；
5）当导体中没有电流时，导体的电阻为零；
6）当导体两端的电压增加几倍时，通过导体的电流也增加几倍，但它们的比值不变，等于导体的电阻。
一、欧姆定律
用伏安法测电阻！
一、欧姆定律

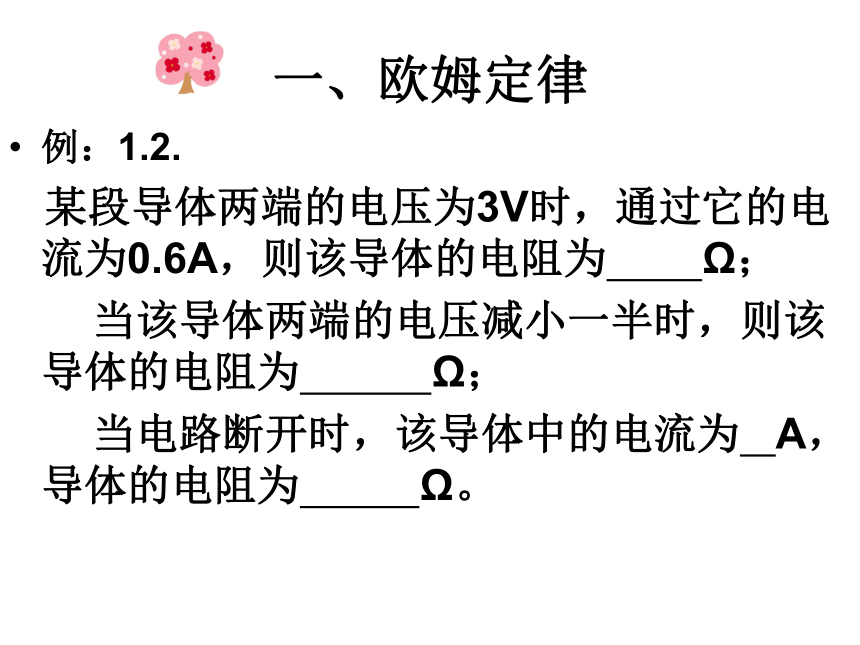

例：1.2.
某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为 Ω；
当该导体两端的电压减小一半时，则该导体的电阻为 Ω；
当电路断开时，该导体中的电流为 A，导体的电阻为 Ω。

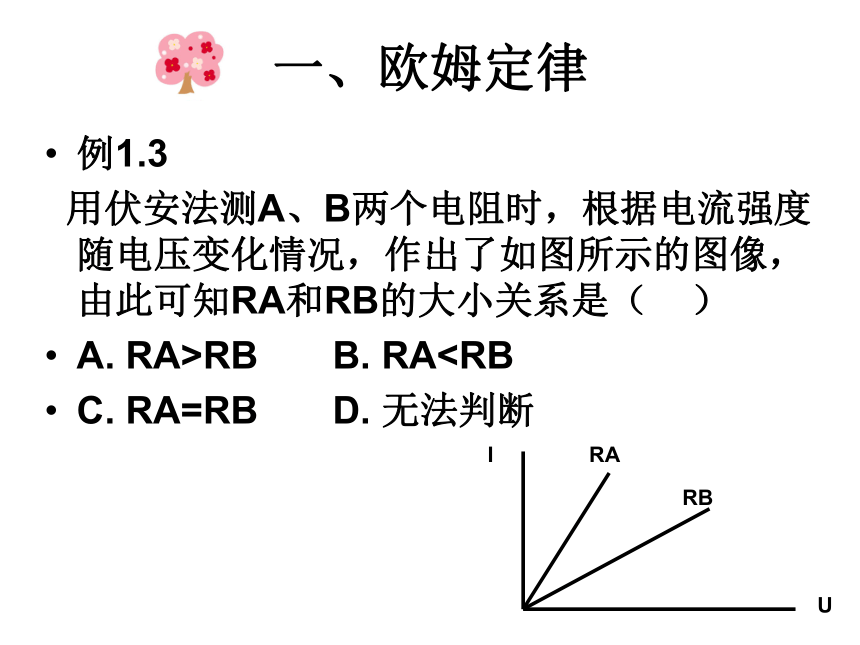

例1.3
用伏安法测A、B两个电阻时，根据电流强度随电压变化情况，作出了如图所示的图像，由此可知RA和RB的大小关系是（ ）
A. RA>RB B. RAC. RA=RB D. 无法判断
I
U
RA
RB
一、欧姆定律

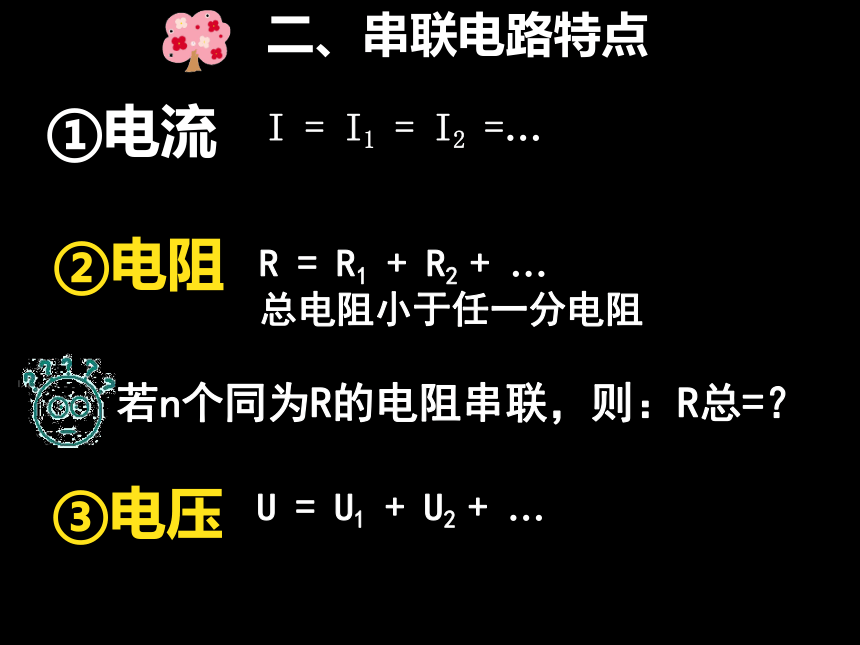

I = I1 = I2 =…
U = U1 + U2 + …
R = R1 + R2 + …
总电阻小于任一分电阻
二、串联电路特点
①电流
③电压
②电阻
若n个同为R的电阻串联，则：R总=？
例2.1：
R1电阻为10欧和R2串联后的等效电阻为50欧，用电压表测的R1电阻两端的电压为5伏， 求：
①R2电阻为多少？它两端的电压为多少？
②电源电压是多少？
③串联电路电阻和电压有什么关系？
二、串联电路特点
注：
（1）审题：
（弄清电路的结构，挖掘题目已知条件，弄清所求量）
（2）画电路图
（3）利用电路图进行分析和推理
串联电路中，电阻两端的电压与电阻成正比！
R1
R2
U1
U2
=
二、串联电路特点
例2.2：
三.并联电路的特点
③电流
①电压
②电阻
U= U1= U2 =…
I = I1 + I2+…
= + +…
1
R并
R1
R2
1
1
若n个同为R的电阻并联，则：R总 = ？
若两个R1和R2的电阻并联，则：R总 =？
总电阻小于任一分电阻
三.并联电路的特点
例3.1：
将R1与12Ω的电阻并联，其等效电阻为4 Ω，R1是 Ω
例3.2：如图所示电路中，电流表的示数是0.8安，电压表的示数是6伏。已知电阻R1＝12欧，则通过R1的电流是 安，通过R2的电流是 安， R2的电阻是 欧。
并联电路中，流过电阻的电流与电阻成反比！
=
I 1
I2
R2
R1
例4.1、如图所示电路中，若要使灯L1和灯L2两灯组成串联电路，则开关的开闭情况是 （ ）
若组成并联电路，则开关的开闭情况是 （ ）
A．S1 、S2断开，S3闭合
B．S1、S3断开，S2闭合
C．S2断开，S1、S3闭合
D．S3断开，S1、S2闭合
四、分析变化的电路
例4.2.识别电路：
如图中,若开关都闭合，灯L1、L2是 联的。
电流表测量 的电流，电压表测量 的电压。
A
V
L1
L2
S
S2
S1
四、分析变化的电路
电压表在电路中相当于开路，
电流表在电路中相当于短路
例4.3.
如图：电源电压不变，当变阻器的滑片从左到右滑动时，则（　　） A、电流表，电压表的示数都变大；　　
B、电流表，电压表的示数都变小； C、电流表示数变大，电压表示数变小；　　
D、电流表示数变小，电压表示数变大；
四、分析变化的电路
“去表法”
“部分”→“整体”→“局部”
A
V
U=12V
A
B
P
R2
R1
如图，当滑片滑动向B时，电压表和电流表的变化情况是（ ）
A、电流表，电压表的示数都变大；　　
B、电流表，电压表的示数都变小； C、电流表示数变大，电压表示数变小；　　
D、电流表示数变小，电压表示数不变；
1、如图所示，要求滑片P向右移动时电压表的示数增大，则下列接法中正确的是（ ）
A. 接1，接4 B. 接1，接3
C. 接3，接2 D. 接3，接4
练一练
练一练
2、图是测定油箱内油面高度的装置，R1是滑动变阻器，它的滑动片为杠杆的一端从安培表和伏特表的读数可知油面的高低。当油面升高时，安培表的读数将______，伏特表的读数将___________。
练一练
3、如图：电源电压不变，R2=6Ω，当S断开时，电流表示数为0.5A，S闭合时，电流表的示数改变了0.3A，
求：（1）R1的值；
（2）电源电压？
