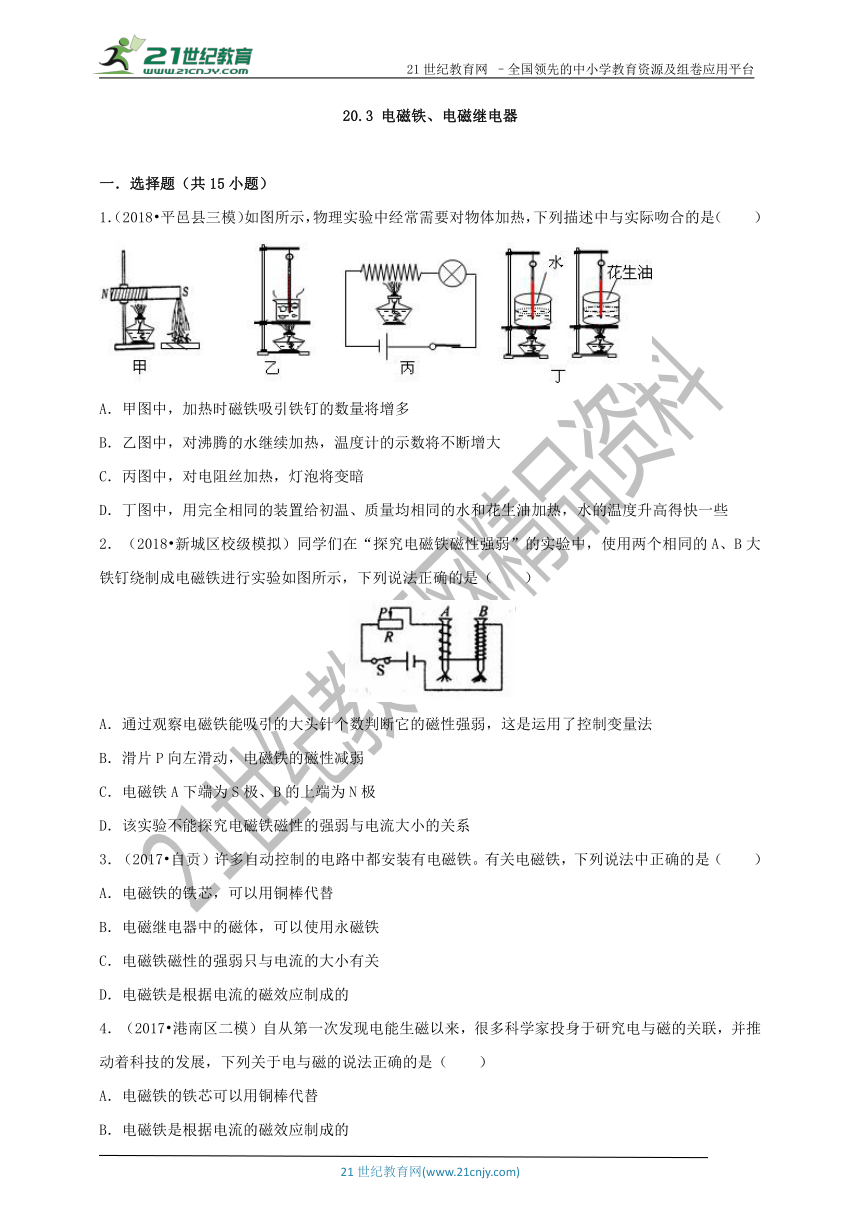

20.3 电磁铁、电磁继电器（同步练习）

20.3 电磁铁、电磁继电器
　
一．选择题（共15小题）
1．（2018?平邑县三模）如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（　　）
A．甲图中，加热时磁铁吸引铁钉的数量将增多
B．乙图中，对沸腾的水继续加热，温度计的示数将不断增大
C．丙图中，对电阻丝加热，灯泡将变暗
D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些
2．（2018?新城区校级模拟）同学们在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验如图所示，下列说法正确的是（　　）
A．通过观察电磁铁能吸引的大头针个数判断它的磁性强弱，这是运用了控制变量法
B．滑片P向左滑动，电磁铁的磁性减弱
C．电磁铁A下端为S极、B的上端为N极
D．该实验不能探究电磁铁磁性的强弱与电流大小的关系
3．（2017?自贡）许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是（　　）
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的
4．（2017?港南区二模）自从第一次发现电能生磁以来，很多科学家投身于研究电与磁的关联，并推动着科技的发展，下列关于电与磁的说法正确的是（　　）
A．电磁铁的铁芯可以用铜棒代替
B．电磁铁是根据电流的磁效应制成的
C．磁场中的磁感线是真实存在的
D．磁感线总是从磁体的N极出来，回到S极

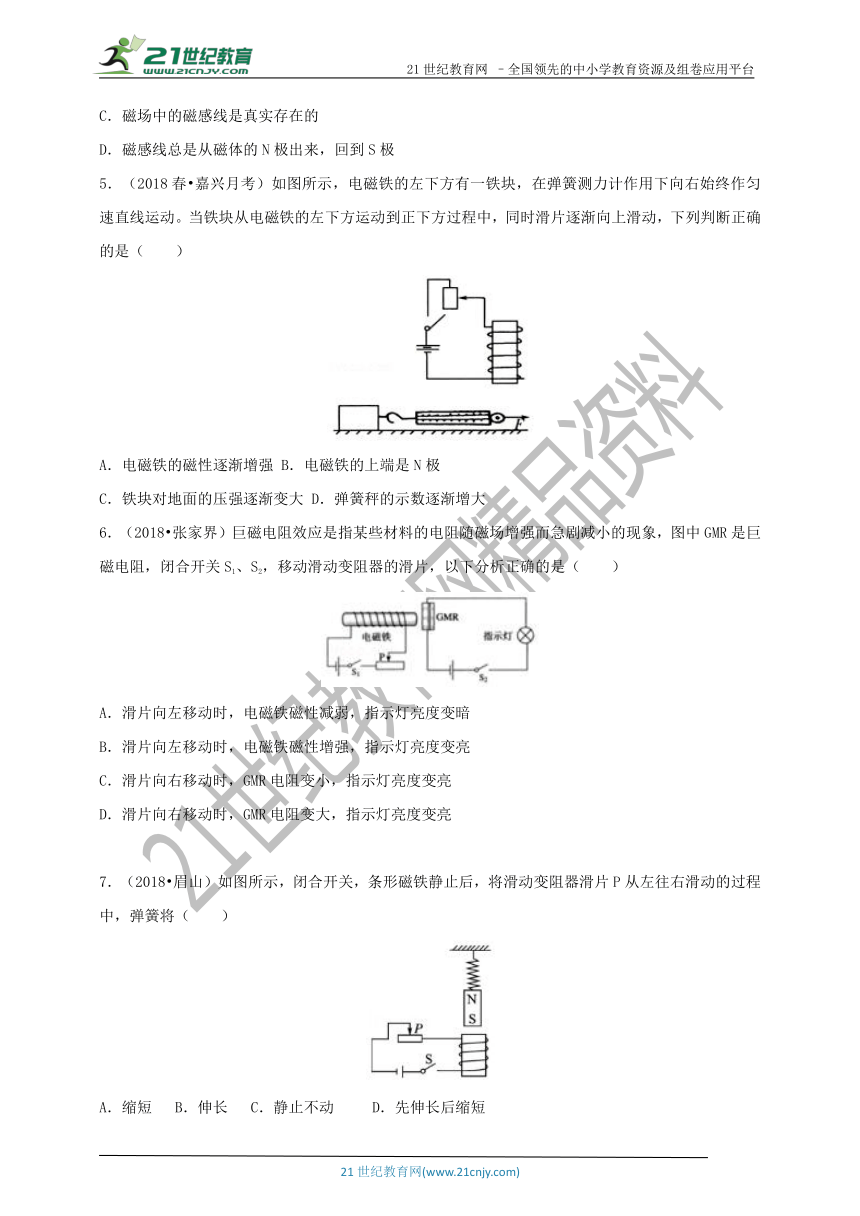

5．（2018春?嘉兴月考）如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右始终作匀速直线运动。当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（　　）
A．电磁铁的磁性逐渐增强 B．电磁铁的上端是N极
C．铁块对地面的压强逐渐变大 D．弹簧秤的示数逐渐增大
6．（2018?张家界）巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（　　）
A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗
B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮
C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮
D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮
7．（2018?眉山）如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（　　）
A．缩短 B．伸长 C．静止不动 D．先伸长后缩短

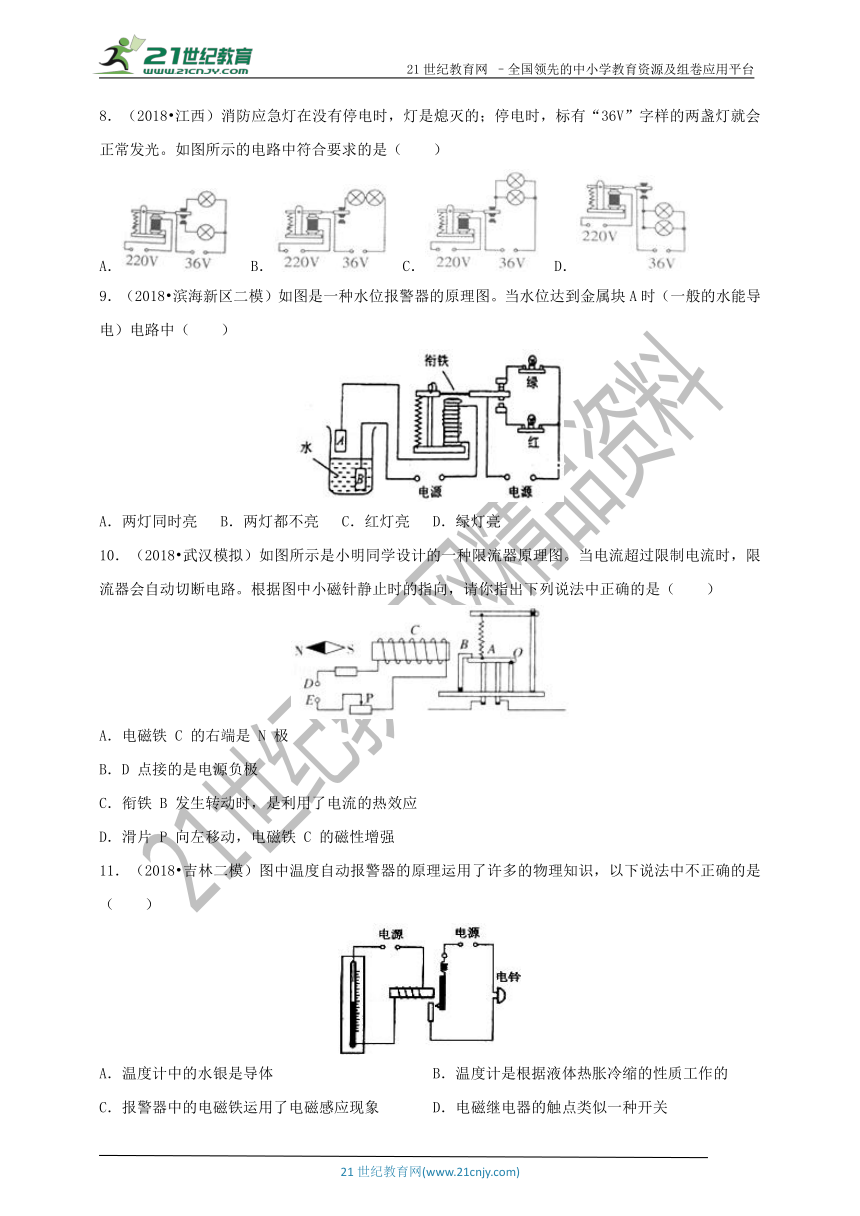

8．（2018?江西）消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　）
A． B． C． D．
9．（2018?滨海新区二模）如图是一种水位报警器的原理图。当水位达到金属块A时（一般的水能导电）电路中（　　）
A．两灯同时亮 B．两灯都不亮 C．红灯亮 D．绿灯亮
10．（2018?武汉模拟）如图所示是小明同学设计的一种限流器原理图。当电流超过限制电流时，限流器会自动切断电路。根据图中小磁针静止时的指向，请你指出下列说法中正确的是（　　）
A．电磁铁 C 的右端是 N 极
B．D 点接的是电源负极
C．衔铁 B 发生转动时，是利用了电流的热效应
D．滑片 P 向左移动，电磁铁 C 的磁性增强
11．（2018?吉林二模）图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是（　　）
A．温度计中的水银是导体 B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电磁感应现象 D．电磁继电器的触点类似一种开关

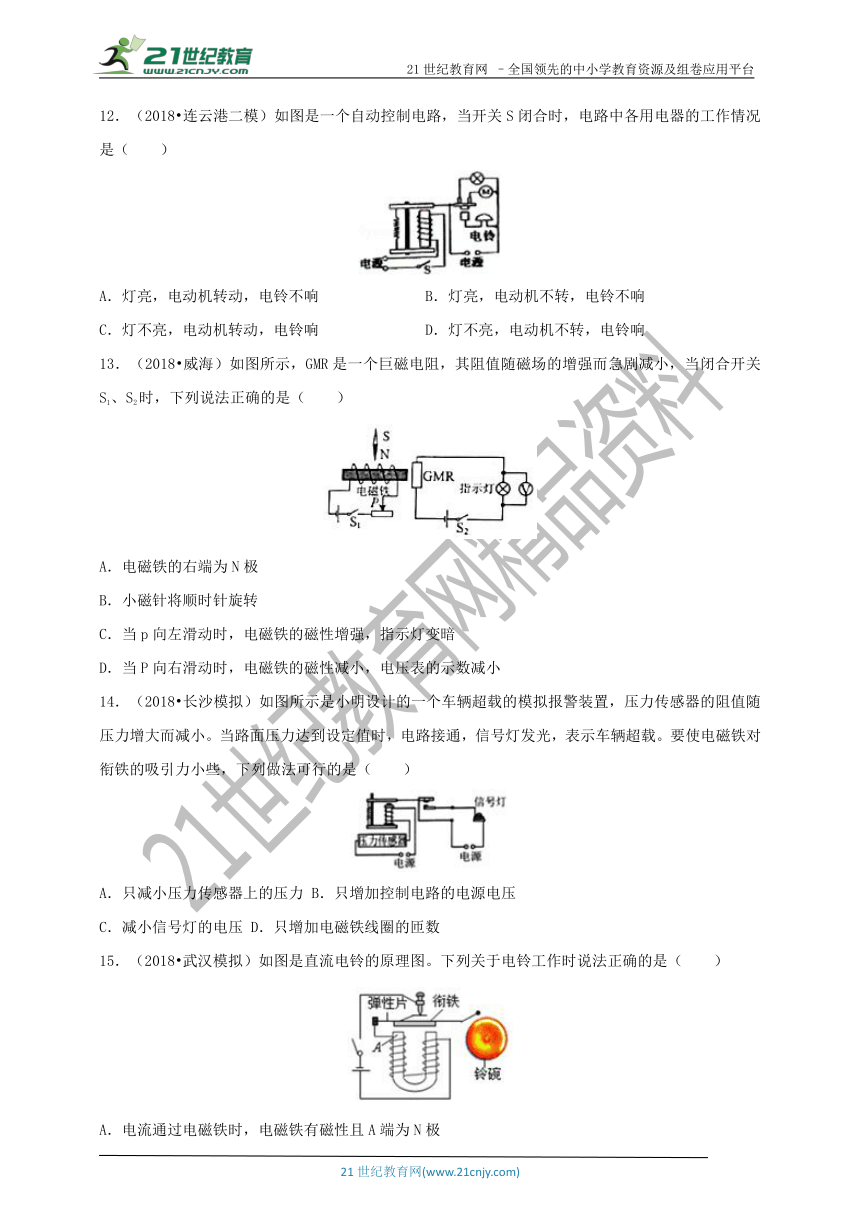

12．（2018?连云港二模）如图是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是（　　）
A．灯亮，电动机转动，电铃不响 B．灯亮，电动机不转，电铃不响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转，电铃响
13．（2018?威海）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（　　）
电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
14．（2018?长沙模拟）如图所示是小明设计的一个车辆超载的模拟报警装置，压力传感器的阻值随压力增大而减小。当路面压力达到设定值时，电路接通，信号灯发光，表示车辆超载。要使电磁铁对衔铁的吸引力小些，下列做法可行的是（　　）
A．只减小压力传感器上的压力 B．只增加控制电路的电源电压
C．减小信号灯的电压 D．只增加电磁铁线圈的匝数
15．（2018?武汉模拟）如图是直流电铃的原理图。下列关于电铃工作时说法正确的是（　　）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．如果改变通过电磁铁电流的方向，电铃就不响了
C．电铃是利用电磁感应的原理制成的
D．小锤击打铃碗时，蹄形电磁铁仍具有磁性
　
二．填空题（共4小题）

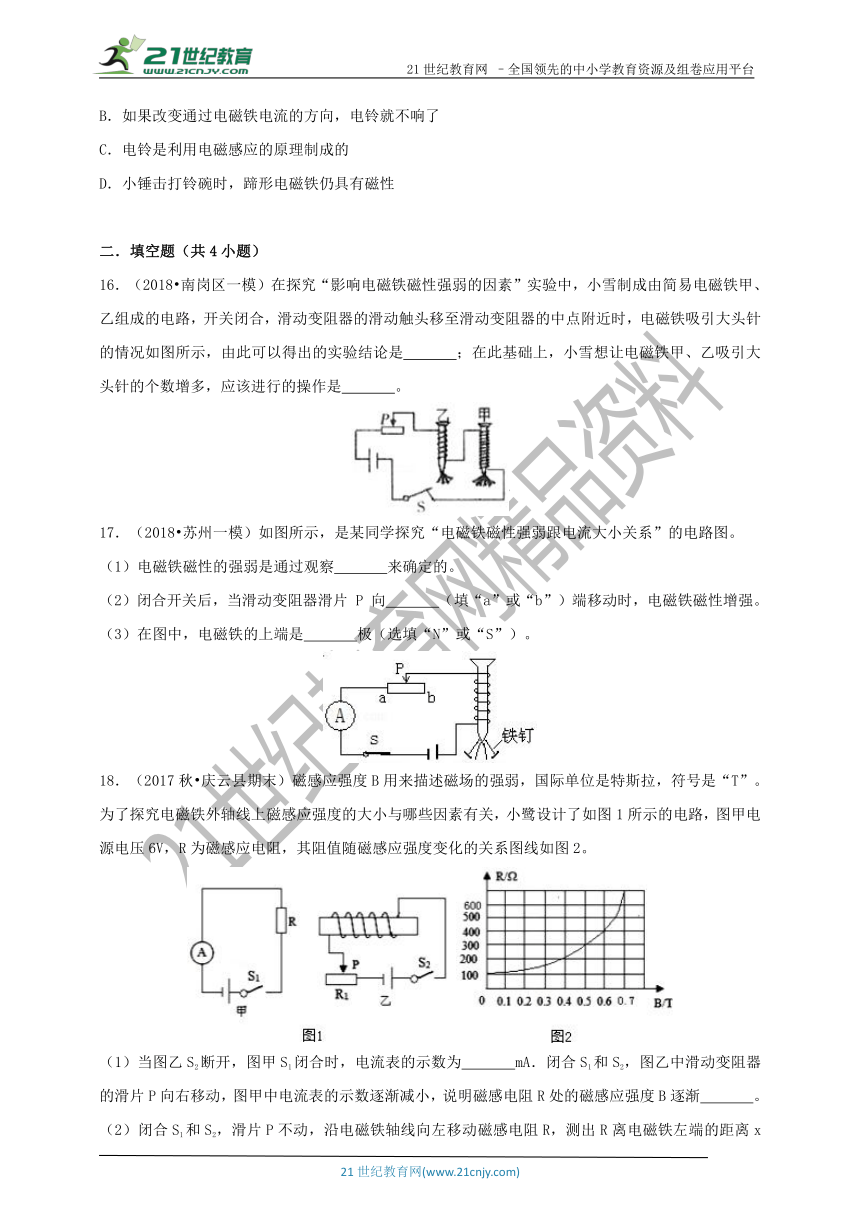

16．（2018?南岗区一模）在探究“影响电磁铁磁性强弱的因素”实验中，小雪制成由简易电磁铁甲、乙组成的电路，开关闭合，滑动变阻器的滑动触头移至滑动变阻器的中点附近时，电磁铁吸引大头针的情况如图所示，由此可以得出的实验结论是　 　；在此基础上，小雪想让电磁铁甲、乙吸引大头针的个数增多，应该进行的操作是　 　。
17．（2018?苏州一模）如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
（1）电磁铁磁性的强弱是通过观察　 　来确定的。
（2）闭合开关后，当滑动变阻器滑片 P 向　 　（填“a”或“b”）端移动时，电磁铁磁性增强。
（3）在图中，电磁铁的上端是　 　极（选填“N”或“S”）。
18．（2017秋?庆云县期末）磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2。
（1）当图乙S2断开，图甲S1闭合时，电流表的示数为　 　mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻R处的磁感应强度B逐渐　 　。
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表。请计算x=5cm时，B=　 　T．
　x/cm
　1
2　
3　
4　
5　
6　
　I/mA
　10
12　
15　
20　
30　
46　
　B/T
　0.68
0.65　
0.60　
0.51　
　 　
0.20　
（3）综合以上实验数据可以得出“电磁铁外轴线上磁感应强度随电磁铁电流的增大而　 　，离电磁铁越远，磁感应强度越　 　。
19．（2016?聊城）如图所示，闭合开关，电磁铁通电时，它的上端是　 　 （选填“N”或“S”）极，若将滑动变阻器的滑片向左移动。电磁铁吸引大头针的数目　 　。
　
三．实验探究题（共1小题）
20．（2018?河北二模）在探究“影响电磁铁磁性强弱的因素”的实验中，某同学制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向　 　移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越强，电磁铁磁性越强。
（2）根据图示情况可知　 　（填“甲”或“乙”）的磁性强，说明电流一定时，　 　，电磁铁磁性越强。
（3）根据安培定则，可判断出乙铁钉的上端是电磁铁的　 　 （填“N”或“S”）极。
e
　
一．选择题（共15小题）
1．（2018?平邑县三模）如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（　　）
A．甲图中，加热时磁铁吸引铁钉的数量将增多
B．乙图中，对沸腾的水继续加热，温度计的示数将不断增大
C．丙图中，对电阻丝加热，灯泡将变暗
D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些
【解答】解：A、甲图中，加热时磁铁的磁性减弱，其所能吸引的铁钉变少，故错误；
B、乙图中，对沸腾的水继续加热，温度计的示数将不变，故错误；
C、丙图中，对电阻丝加热，其阻值变大，故通过其的电流变小，灯泡变暗，故正确；
D、丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，由于水的比热容大，故水温度升高的慢，故错误。
故选：C。
　
2．（2018?新城区校级模拟）同学们在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验如图所示，下列说法正确的是（　　）
A．通过观察电磁铁能吸引的大头针个数判断它的磁性强弱，这是运用了控制变量法
B．滑片P向左滑动，电磁铁的磁性减弱
C．电磁铁A下端为S极、B的上端为N极
D．该实验不能探究电磁铁磁性的强弱与电流大小的关系
【解答】解：A、通过观察电磁铁吸引大头针的个数判断它的磁性强弱，这是运用了转换法。故A错误。
B、变阻器的滑片向左滑动，电阻的阻值变小，电路中的电流变大，电磁铁的磁性增强。故B错误。
C、根据安培定则，A的上端为N极，下端为S极，B的上端为N极，下端为S极，所以电磁铁A、B的上端均为N极。故C正确。
D、读图可知，两只电磁铁是串联在电路中的，所以流经它们的电流是相同时，同时还可以看到，它们线圈的匝数是不同的，因此，本实验可以研究的是电磁铁磁性强弱与匝数的关系。故D错误。
故选：C。
　
3．（2017?自贡）许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是（　　）
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的
【解答】解：A、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故A错误；
B、电磁铁不是永久磁铁，它的磁性的有无跟电流的通断有关，所以电磁继电器中的磁体，不能使用永磁铁，故B错误；
C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C错误；
D、电磁铁是利用电流的磁效应制成的，故D正确。
故选：D。
　
4．（2017?港南区二模）自从第一次发现电能生磁以来，很多科学家投身于研究电与磁的关联，并推动着科技的发展，下列关于电与磁的说法正确的是（　　）
A．电磁铁的铁芯可以用铜棒代替
B．电磁铁是根据电流的磁效应制成的
C．磁场中的磁感线是真实存在的
D．磁感线总是从磁体的N极出来，回到S极
【解答】解：A、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故A错误；
B、电磁铁是利用电流的磁效应制成的，故B正确；
C、磁感线是为了描述磁场存在，引入的理想模型，故C错误；
D、磁体外部的磁感线是从N极出发，回到S极的，但磁体内部的磁感线是从S极出发，回到磁体N极的，故D错误。
故选：B。
　
5．（2018春?嘉兴月考）如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右始终作匀速直线运动。当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（　　）
A．电磁铁的磁性逐渐增强 B．电磁铁的上端是N极
C．铁块对地面的压强逐渐变大 D．弹簧秤的示数逐渐增大
【解答】解：
AB、由安培定则（伸出右手，弯曲的四指指向电流方向，大拇指所指的方向就是N极）可知，电磁铁的下端是N极，上端是S极；
由电路图知，滑片逐渐向上滑动，滑动变阻器接入电路的阻值变小，电路中电流变大，通过电磁铁的电流逐渐增大，电磁铁的磁性逐渐增强，故A正确，B错误；
C、电磁铁的磁性增强，当铁块运动到其下方时会受到较大的吸引力，使铁块对桌面的压力减小，在接触面积不变的情况下，铁块对地面的压强减小，故C错误；
D、铁块因被电磁铁吸引而导致对地面的压力减小，在接触面粗糙程度不变的情况下，摩擦力也随着减小，因为铁块作匀速直线运动，拉力与摩擦力是一对平衡力，所以拉力也逐渐减小，即弹簧秤的示数逐渐减小。故D错误。
故选：A。
　
6．（2018?张家界）巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（　　）
A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗
B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮
C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮
D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮
【解答】解：
AB、滑片向左移动时，滑动变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁磁性增强；因为巨磁电阻随磁场增强而急剧减小，则右边的GMR电阻变小，右边电路的总电阻变小，由欧姆定律可知，右边电路的电流变大，由P=I2R可知指示灯的功率变大，指示灯变亮，故A错误，B正确。
CD、滑片向右移动时，滑动变阻器接入电路中的电阻变大，由欧姆定律可知，左边电路中的电流减小，所以电磁铁的磁性减弱，周围磁场减弱，GMR电阻变大，由串联分压的规律可知，GMR两端的电压增大，则指示灯两端的电压减小，指示灯的实际功率变小，所以指示灯亮度变暗，故CD错误。
故选：B。
　
7．（2018?眉山）如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（　　）
A．缩短 B．伸长 C．静止不动 D．先伸长后缩短
【解答】解：
（1）滑片从左往右滑动的过程中，滑动变阻器接入电路的电阻变小，所以电路中的电流变大，通电螺线管的磁性增强；
（2）由图知，电流从螺线管的下方流入，根据安培定则可知，螺线管的上端为N极，下端为S极，则螺线管和条形磁铁相对的磁极为异名磁极，异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故选：B。
　
8．（2018?江西）消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　）
A． B． C． D．
【解答】解：
A、由图知，没有停电时（即220V的电路接通），电磁铁有磁性，吸引衔铁，使下面的一只灯泡发光，故A不合题意；
B、由图知，右侧电路的电源电压为36V，而两盏灯的额定电压均为36V，要使外部电路停电时，两盏灯都能正常发光，则两盏灯应并联，而图中两盏灯串联，不能正常发光，故B不合题意；
C、由图知，没有停电时，电磁铁有磁性，吸引衔铁，上面的两只灯泡都不发光（即熄灭）；停电时，衔铁被弹簧拉起，上面两只并联的灯泡可以在36V的电压下正常发光，故C符合题意；
D、由图知，没有停电时，电磁铁有磁性，吸引衔铁，下面的两只灯泡都发光，而停电时，衔铁被弹簧拉起，则两只灯泡都不发光，故D不合题意。
故选：C。
　
9．（2018?滨海新区二模）如图是一种水位报警器的原理图。当水位达到金属块A时（一般的水能导电）电路中（　　）
A．两灯同时亮 B．两灯都不亮 C．红灯亮 D．绿灯亮
【解答】解：当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮。
故选：C。
　
10．（2018?武汉模拟）如图所示是小明同学设计的一种限流器原理图。当电流超过限制电流时，限流器会自动切断电路。根据图中小磁针静止时的指向，请你指出下列说法中正确的是（　　）
A．电磁铁 C 的右端是 N 极
B．D 点接的是电源负极
C．衔铁 B 发生转动时，是利用了电流的热效应
D．滑片 P 向左移动，电磁铁 C 的磁性增强
【解答】解：
A、小磁针静止时，右端为S极，根据异名磁极相互吸引可知，电磁铁的左端为N极，右端为S极，故A错误；
B、电磁铁的左端为N极，由安培定则判断可知，电流从右端流入、左端流出，故D点接的是电源负极，故B正确；
C、衔铁B发生转动时，是利用了电流的磁效应，故C错误；
D、滑片P向左移动，变阻器接入电路的阻值变大，则电路中的电流变小，电磁铁C的磁性减弱，故D错误；
故选：B。
　
11．（2018?吉林二模）图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是（　　）
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电磁感应现象
D．电磁继电器的触点类似一种开关
【解答】解：
温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用。电磁铁是运用电流的磁效应，而不是电磁感应现象，故C错，符合题意。
其中水银是导体、温度计是根据液体热胀冷缩的性质制成的、电磁继电器的实质就是一个开关，所以A、B、D说法正确，不符合题意。
故选：C。
　
12．（2018?连云港二模）如图是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是（　　）
A．灯亮，电动机转动，电铃不响 B．灯亮，电动机不转，电铃不响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转，电铃响
【解答】解：如图，左侧为控制电路，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，使上端触点断开，下端触点接通，故灯不亮、电动机不转动，电铃响。对照选项可知D符合题意。
故选：D。
　
13．（2018?威海）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（　　）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
【解答】解：
（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；
（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。
使滑片P向右滑动，电阻变大，电流变小，磁场的磁性变弱，巨磁电阻的阻值变大，电路电流变小，根据U=IR可知，灯泡两端的电压减小，电压表示数变小，故D正确。
故选：D。
　
14．（2018?长沙模拟）如图所示是小明设计的一个车辆超载的模拟报警装置，压力传感器的阻值随压力增大而减小。当路面压力达到设定值时，电路接通，信号灯发光，表示车辆超载。要使电磁铁对衔铁的吸引力小些，下列做法可行的是（　　）
A．只减小压力传感器上的压力 B．只增加控制电路的电源电压
C．减小信号灯的电压 D．只增加电磁铁线圈的匝数
【解答】解：A、只减小压力传感器上的压力，则电阻值会变大，根据欧姆定律可知，电流变小，吸引力变小，故A正确；
B、只增加控制电路的电源电压，根据欧姆定律可知，电流变大，吸引力变大，故B错误；
C、减小信号灯的电压不会改变吸引力的大小，故C错误；
D、只增加电磁铁线圈的匝数，会增大吸引力，故D错误。
故选：A。
　
15．（2018?武汉模拟）如图是直流电铃的原理图。下列关于电铃工作时说法正确的是（　　）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．如果改变通过电磁铁电流的方向，电铃就不响了
C．电铃是利用电磁感应的原理制成的
D．小锤击打铃碗时，蹄形电磁铁仍具有磁性
【解答】解：
A．电流通过电磁铁时，电磁铁有磁性，根据图中的电流方向和安培定则可知，A端为N极，故A正确；
B．如果改变通过电磁铁电流的方向，电磁铁的磁极会发生变化，通电时电磁铁仍然会吸引衔铁，电铃仍然会响，故B错误；
C．电铃是利用电流的磁效应来工作的，故C错误；
D．小锤击打铃碗时，弹性片与螺钉是分离的，电路处于断路状态，蹄形电磁铁不具有磁性，故D错误。
故选：A。
　
二．填空题（共4小题）
16．（2018?南岗区一模）在探究“影响电磁铁磁性强弱的因素”实验中，小雪制成由简易电磁铁甲、乙组成的电路，开关闭合，滑动变阻器的滑动触头移至滑动变阻器的中点附近时，电磁铁吸引大头针的情况如图所示，由此可以得出的实验结论是　电流一定时，线圈匝数越多，电磁铁磁性越强　；在此基础上，小雪想让电磁铁甲、乙吸引大头针的个数增多，应该进行的操作是　向左移动滑动变阻器的滑片　。
【解答】解：由图可知，甲乙串联接入电路中，电流相同，通电时间相同，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强；
雪想让电磁铁甲、乙吸引大头针的个数增多，可以增大电路中的电流，故应向左移动滑动变阻器的滑片。
故答案为：电流一定时，线圈匝数越多，电磁铁磁性越强；向左移动滑动变阻器的滑片。
　
17．（2018?苏州一模）如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
（1）电磁铁磁性的强弱是通过观察　电磁铁吸引铁钉的多少　来确定的。
（2）闭合开关后，当滑动变阻器滑片 P 向　a　（填“a”或“b”）端移动时，电磁铁磁性增强。
（3）在图中，电磁铁的上端是　S　极（选填“N”或“S”）。
【解答】解：
（1）判断电磁铁磁性的强弱，是通过观察电磁铁吸引铁钉的多少来确定的；电磁铁吸引的铁钉越多，说明电磁铁磁性越强；
（2）滑动变阻器的滑片向a端滑动时，滑动变阻器接入电路的电阻减小，电流变大，在线圈和铁芯一定时，电磁铁的磁性增强，电磁铁吸引的铁钉增加；
（3）根据电源的正负极判断电磁铁电流的方向，根据安培定则判断电磁铁下端是N极，上端是S极。
故答案为：（1）电磁铁吸引铁钉的多少；（2）a；（3）S。
　
18．（2017秋?庆云县期末）磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2。
（1）当图乙S2断开，图甲S1闭合时，电流表的示数为　60　mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻R处的磁感应强度B逐渐　增大　。
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表。请计算x=5cm时，B=　0.40　T．
　x/cm
　1
2　
3　
4　
5　
6　
　I/mA
　10
12　
15　
20　
30　
46　
　B/T
　0.68
0.65　
0.60　
0.51　
　0.40　
0.20　
（3）综合以上实验数据可以得出“电磁铁外轴线上磁感应强度随电磁铁电流的增大而　增大　，离电磁铁越远，磁感应强度越　小　。
【解答】解：
（1）当图乙S2断开，图甲S1闭合时，即磁场强度为零，据图2可知，此时的磁感应电阻R=100Ω，则此时图甲电路中的电流（电流表的示数）：I===0.06A=60mA；
闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，变阻器接入电路的电阻变小，电流变大、磁场变强，图甲中电流表的示数逐渐减小，说明磁感应电阻R的电阻变大，据此分析可知：磁感电阻R处的磁感应强度B逐渐增大；
（2）x=5cm时，由表格数据可知此时电流表示数是30mA，
由欧姆定律可得，此时磁感应电阻的阻值：R===200Ω，由图2可知，对应的磁感应强度B=0.40T；
（3）综合以上实验数据，分析（2）中的表格数据可以得出：电磁铁外轴线上磁感应强度随电磁铁电流的增大而增大，离电磁铁越远，磁感应强度越小。
故答案为：（1）60；增大；（2）0.40；（3）增大；小。
　
19．（2016?聊城）如图所示，闭合开关，电磁铁通电时，它的上端是　S　 （选填“N”或“S”）极，若将滑动变阻器的滑片向左移动。电磁铁吸引大头针的数目　增多　。
【解答】解：（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向下握住电磁铁，所以下端为N极，钉帽一端的磁极为S极。
（2）滑动变阻器的滑片P向左移动时，连入电路的电阻变小，电路中的电流变大，电磁铁的磁性增强，电磁铁吸引的大头针数目将增多。
故答案为：S；增多。
　
三．实验探究题（共1小题）
20．（2018?河北二模）在探究“影响电磁铁磁性强弱的因素”的实验中，某同学制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向　左　移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越强，电磁铁磁性越强。
（2）根据图示情况可知　甲　（填“甲”或“乙”）的磁性强，说明电流一定时，　线圈匝数越多　，电磁铁磁性越强。
（3）根据安培定则，可判断出乙铁钉的上端是电磁铁的　S　 （填“N”或“S”）极。
