20.4-5 电动机、磁生电（同步练习）

20.4-5 电动机、磁生电
　
一．选择题（共16小题）
1．（2018?宁波）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是（　　）
A．电铃 B．手摇发电机
C．电风扇 D．电磁起重机
2．（2018?德阳）下列说法中正确的是（　　）
A．从能量角度来看，磁场对电流的作用，表明了电能可以转化为机械能
B．在跳远比赛中加速助跑，是为了增大身体的惯性，可以跳得更远一些
C．声音也可以在真空中传播
D．奥斯特实验发现了电磁感应现象
3．（2018?辽阳）图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（　　）
A． 手摇充电器 B． 电磁起重机
C． 洗衣机 D．电蒸锅

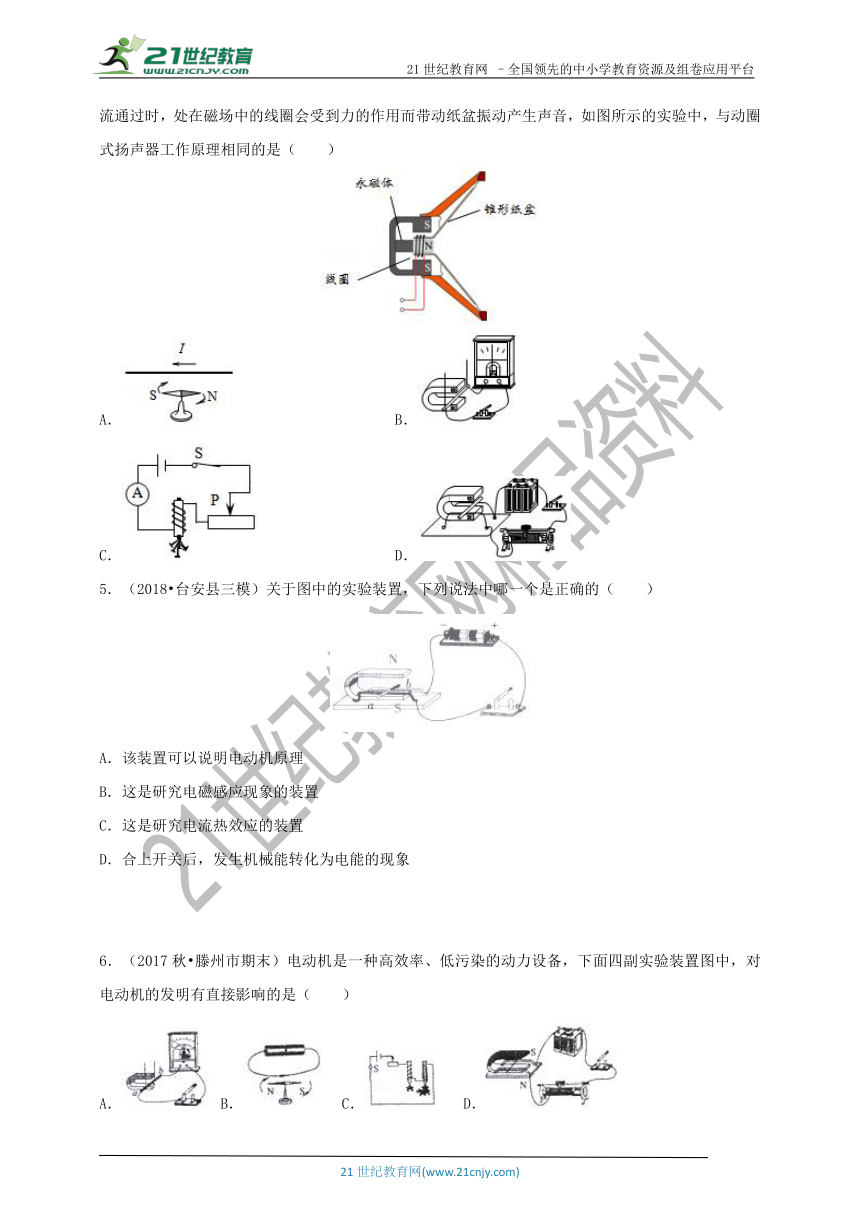

4．（2018?德州二模）如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（　　）
B．
C． D．
5．（2018?台安县三模）关于图中的实验装置，下列说法中哪一个是正确的（　　）
A．该装置可以说明电动机原理
B．这是研究电磁感应现象的装置
C．这是研究电流热效应的装置
D．合上开关后，发生机械能转化为电能的现象
6．（2017秋?滕州市期末）电动机是一种高效率、低污染的动力设备，下面四副实验装置图中，对电动机的发明有直接影响的是（　　）
A． B． C． D．

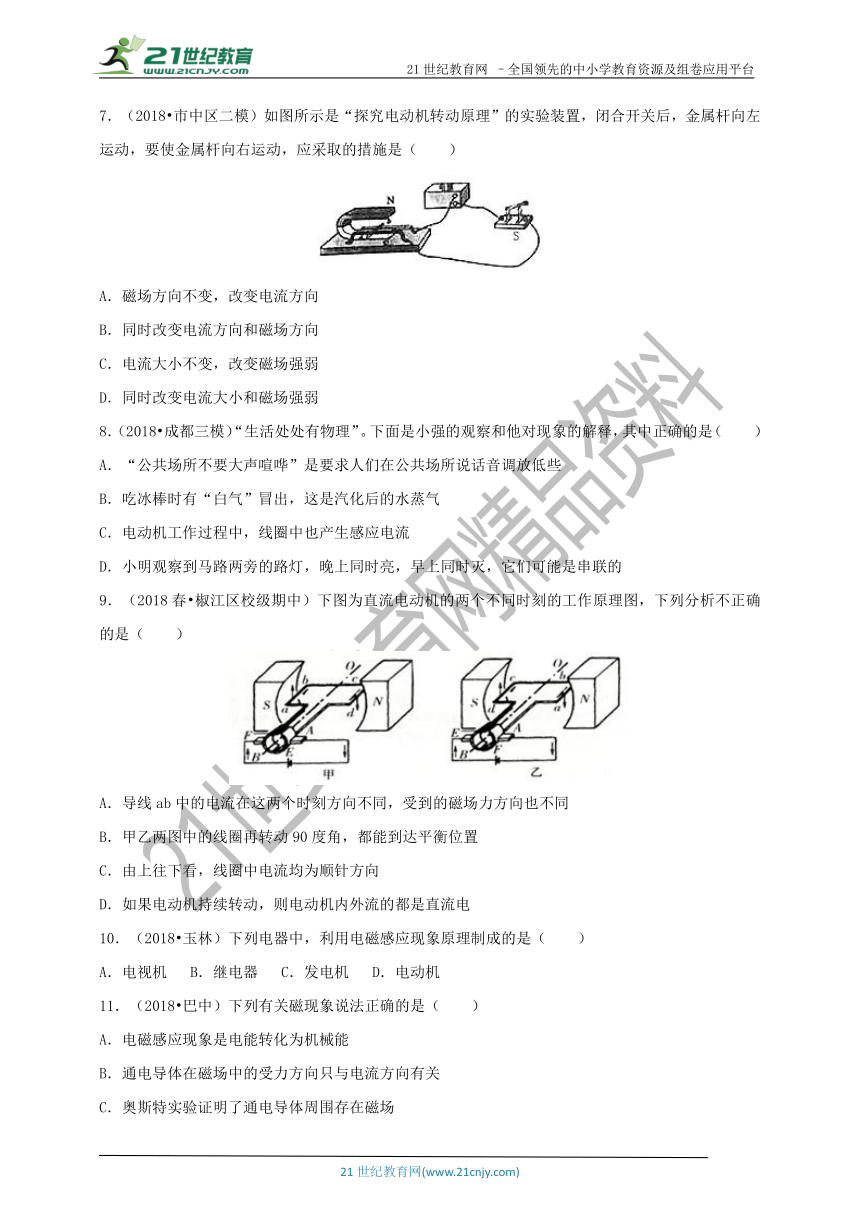

7．（2018?市中区二模）如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是（　　）
A．磁场方向不变，改变电流方向
B．同时改变电流方向和磁场方向
C．电流大小不变，改变磁场强弱
D．同时改变电流大小和磁场强弱
8．（2018?成都三模）“生活处处有物理”。下面是小强的观察和他对现象的解释，其中正确的是（　　）
A．“公共场所不要大声喧哗”是要求人们在公共场所说话音调放低些
B．吃冰棒时有“白气”冒出，这是汽化后的水蒸气
C．电动机工作过程中，线圈中也产生感应电流
D．小明观察到马路两旁的路灯，晚上同时亮，早上同时灭，它们可能是串联的
9．（2018春?椒江区校级期中）下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（　　）
A．导线ab中的电流在这两个时刻方向不同，受到的磁场力方向也不同
B．甲乙两图中的线圈再转动90度角，都能到达平衡位置
C．由上往下看，线圈中电流均为顺针方向
D．如果电动机持续转动，则电动机内外流的都是直流电
10．（2018?玉林）下列电器中，利用电磁感应现象原理制成的是（　　）
A．电视机 B．继电器 C．发电机 D．电动机
11．（2018?巴中）下列有关磁现象说法正确的是（　　）
A．电磁感应现象是电能转化为机械能
B．通电导体在磁场中的受力方向只与电流方向有关
C．奥斯特实验证明了通电导体周围存在磁场
D．地理S、N极与地磁S、N完全重合

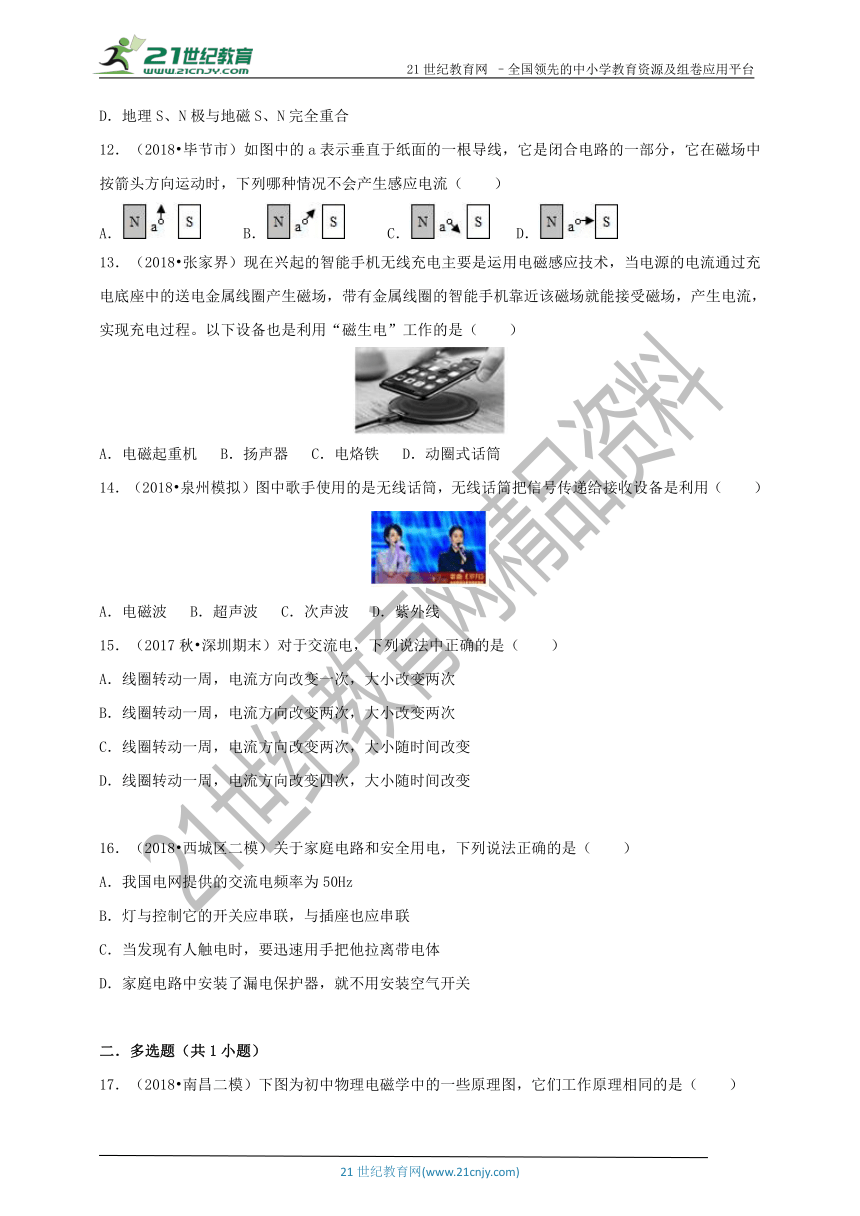

12．（2018?毕节市）如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（　　）
A． B． C． D．
13．（2018?张家界）现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是（　　）
A．电磁起重机 B．扬声器 C．电烙铁 D．动圈式话筒
14．（2018?泉州模拟）图中歌手使用的是无线话筒，无线话筒把信号传递给接收设备是利用（　　）
A．电磁波 B．超声波 C．次声波 D．紫外线
15．（2017秋?深圳期末）对于交流电，下列说法中正确的是（　　）
A．线圈转动一周，电流方向改变一次，大小改变两次
B．线圈转动一周，电流方向改变两次，大小改变两次
C．线圈转动一周，电流方向改变两次，大小随时间改变
D．线圈转动一周，电流方向改变四次，大小随时间改变
16．（2018?西城区二模）关于家庭电路和安全用电，下列说法正确的是（　　）
A．我国电网提供的交流电频率为50Hz
B．灯与控制它的开关应串联，与插座也应串联
C．当发现有人触电时，要迅速用手把他拉离带电体
D．家庭电路中安装了漏电保护器，就不用安装空气开关
　
二．多选题（共1小题）

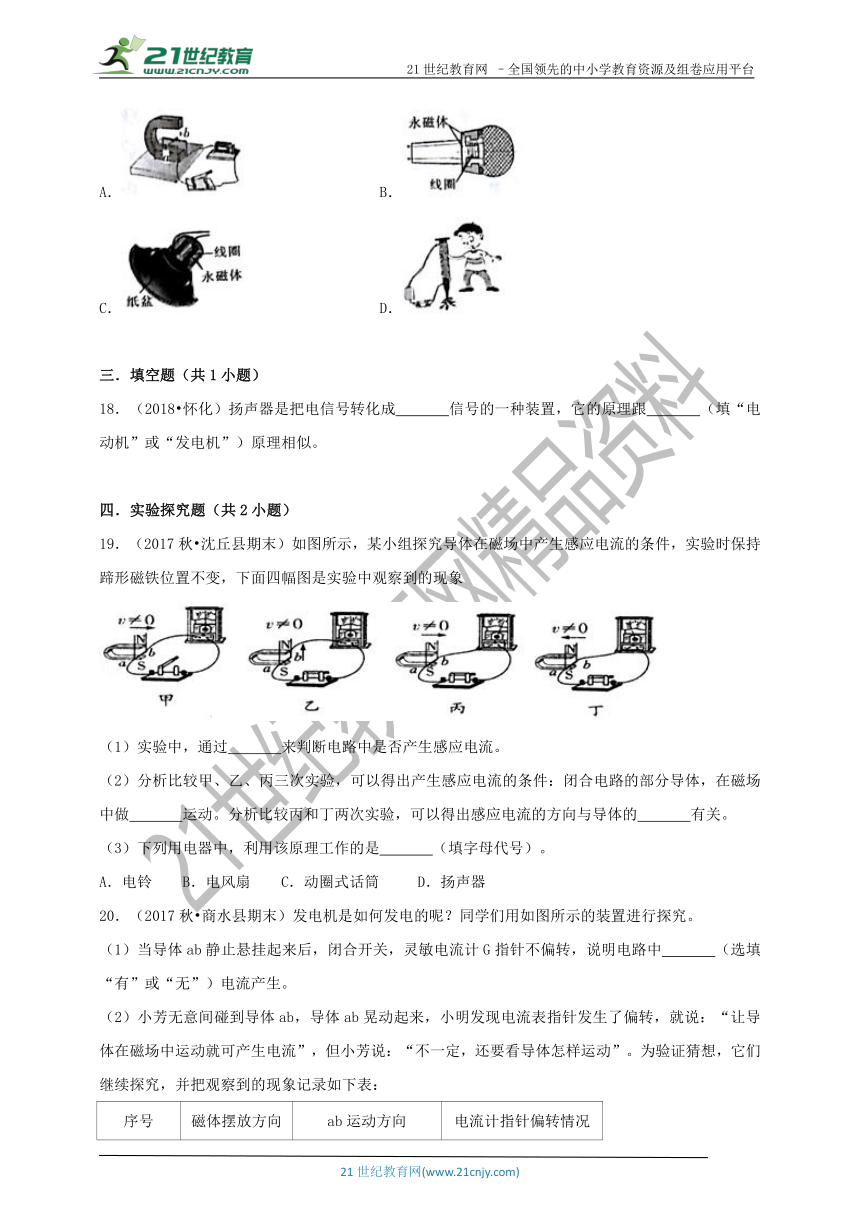

17．（2018?南昌二模）下图为初中物理电磁学中的一些原理图，它们工作原理相同的是（　　）
A． B．
C． D．
　
三．填空题（共1小题）
18．（2018?怀化）扬声器是把电信号转化成　 　信号的一种装置，它的原理跟　 　（填“电动机”或“发电机”）原理相似。
　
四．实验探究题（共2小题）
19．（2017秋?沈丘县期末）如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持蹄形磁铁位置不变，下面四幅图是实验中观察到的现象
（1）实验中，通过　 　来判断电路中是否产生感应电流。
（2）分析比较甲、乙、丙三次实验，可以得出产生感应电流的条件：闭合电路的部分导体，在磁场中做　 　运动。分析比较丙和丁两次实验，可以得出感应电流的方向与导体的　 　有关。
（3）下列用电器中，利用该原理工作的是　 　（填字母代号）。
A．电铃 B．电风扇 C．动圈式话筒 D．扬声器
20．（2017秋?商水县期末）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中　 　（选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下表：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是　 　（选填“正确”或“错误”）的，比较第2，3次实验现象发现，产生的电流的方向跟　 　有关；比较第3、6次实验现象发现，产生的电流的方向还跟　 　有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指偏转了!他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论导体运动还是磁体运动，只要闭合电路的一部分导体在　 　中做　 　运动，电路中就会产生感应电流，这就是　 　（选填“电动机”、“发电机”、“电动式扬声器”）的原理。
　
五．解答题（共1小题）
21．（2018春?泰兴市校级月考）小明在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图甲所示。给线圈通电并用手轻推一下，线圈就会持续转动。
①在漆包线两端用小刀刮去引线的漆皮，若左转轴下侧的绝缘漆都刮掉，可将右转轴　 　（选填“上侧”或“下侧”）绝缘漆都刮掉。
②图乙中的直流电动机的线圈可以持续转动，是因为它加装了　 　，该装置能在线圈　 　（选填“刚转到”、“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向。
　
　
一．选择题（共16小题）
1．（2018?宁波）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是（　　）
A．电铃 B．手摇发电机
C．电风扇 D．电磁起重机
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电铃是利用电磁继电器来工作的，故A不符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：C。
　
2．（2018?德阳）下列说法中正确的是（　　）
A．从能量角度来看，磁场对电流的作用，表明了电能可以转化为机械能
B．在跳远比赛中加速助跑，是为了增大身体的惯性，可以跳得更远一些
C．声音也可以在真空中传播
D．奥斯特实验发现了电磁感应现象
【解答】解：A、从能量转化角度来看，磁场对电流有力的作用，消耗了电能，使通电导体发生机械运动，表明了电能可以转化为机械能，故A正确；
B、惯性的大小只与物体的质量有关，在跳远比赛中加速助跑，是为了利用惯性使人跳得更远，但不能增大身体的惯性，故B错误；
C、声音的传播需要介质，声音不能在真空中传播，故C错误；
D、奥斯特实验发现了电流周围存在磁场，法拉第发现了电磁感应现象，故D错误。
故选：A。
　
3．（2018?辽阳）图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（　　）
A．手摇充电器 B． 电磁起重机
C． 洗衣机 D． 电蒸锅
【解答】解：
A、手摇充电器是一个发电机，发电机的原理是电磁感应现象，故A错误；
B、电磁起重机的主要元件是电磁铁，原理是电流的磁效应，故B错误；
C、洗衣机的主要部件是电动机，电动机的原理是通电导体在磁场中受力而运动，或者说通电线圈在磁场中受力转动，故C正确；
D、电蒸锅属于电热器，在工作时消耗电能，产生内能，是利用电流热效应工作的，故D错误。
故选：C。
　
4．（2018?德州二模）如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（　　）
B．
C． D．
【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；故A不合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；故B不合题意；
C、该图是探究电磁铁磁性强弱与电流大小的关系；故C不合题意；
D、该图是电动机的原理图，即通电导体在磁场中受力运动；故D符合题意。
故选：D。
　
5．（2018?台安县三模）关于图中的实验装置，下列说法中哪一个是正确的（　　）
A．该装置可以说明电动机原理
B．这是研究电磁感应现象的装置
C．这是研究电流热效应的装置
D．合上开关后，发生机械能转化为电能的现象
【解答】解：此实验装置，合上开关后，电能转化为机械能，这是研究通电导体在磁场中受力的装置，是电动机的原理图，故A正确，BCD错误。
故选：A。
　
6．（2017秋?滕州市期末）电动机是一种高效率、低污染的动力设备，下面四副实验装置图中，对电动机的发明有直接影响的是（　　）
A． B． C． D．
【解答】解：电动机是将电能转化为机械能的机械，它在工作时要消耗电能，要有电源。
A、图中没有电源，是发电机的原理图，是电磁感应的原理图，与电动机无关，故A不符合题意；
B、图中是奥斯特实验，是电流的磁效应，与电动机无关，故B不符合题意；
C、研究电磁铁磁性的强弱与线圈匝数的关系，是电流的磁效应，与电动机无关，故C不符合题意；
D、图中有电源，研究的是通电导体在磁场中受到力运动，是电动机的原理图，故D符合题意。
故选：D。
　
7．（2018?市中区二模）如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是（　　）
A．磁场方向不变，改变电流方向
B．同时改变电流方向和磁场方向
C．电流大小不变，改变磁场强弱
D．同时改变电流大小和磁场强弱
【解答】解：AB、若要让金属杆向右运动，改变金属杆的受力方向，可以改变电流方向或改变磁场方向，但不能同时改变电流方向、磁场方向，故A正确、B错误。
CD、导体受力方向与电流的大小和磁场的强弱无关，故CD错误。
故选：A。
　
8．（2018?成都三模）“生活处处有物理”。下面是小强的观察和他对现象的解释，其中正确的是（　　）
A．“公共场所不要大声喧哗”是要求人们在公共场所说话音调放低些
B．吃冰棒时有“白气”冒出，这是汽化后的水蒸气
C．电动机工作过程中，线圈中也产生感应电流
D．小明观察到马路两旁的路灯，晚上同时亮，早上同时灭，它们可能是串联的
【解答】解：A、“公共场所不要大声喧哗”是要求人们在公共场所说话的响度小些，故A错误；
B、吃冰棒时有“白气”冒出，是空气中温度较高的水蒸气遇到冰棒周围温度较低的空气凝结成的小水滴，属于液化现象，故B错误；
C．电动机工作时，也在切割磁感线，会产生感应电流，故C正确；
D、马路两旁的路灯，晚上同时亮，早上同时灭，但它们能够独立工作，是并联，故D错误。
故选：C。
　
9．（2018春?椒江区校级期中）下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（　　）
A．导线ab中的电流在这两个时刻方向不同，受到的磁场力方向也不同
B．甲乙两图中的线圈再转动90度角，都能到达平衡位置
C．由上往下看，线圈中电流均为顺针方向
D．如果电动机持续转动，则电动机内外流的都是直流电
【解答】解：A、由图可知，导线导线ab在这两个时刻电流方向不同，由于导体受力方向与磁场方向和电流方向有关，所以两次导线ab的受力方向不同，故A正确；
B、平衡位置是指线圈平面与磁感线垂直的位置，图中磁感线从左向右，故甲乙两图中的线圈再转动90度角，都能到达平衡位置，故B正确；
C、读图可知，电源的左侧为正极，从上往下看，线圈中电流都是顺时针方向，故C正确；
D、电动机之所以能转动，是因为换向器每当转过平衡位置就会改变线圈中电流的方向，即电动机线圈外装饰直流电，线圈内是交流电，故D错误。
故选：D。
　
10．（2018?玉林）下列电器中，利用电磁感应现象原理制成的是（　　）
A．电视机 B．继电器 C．发电机 D．电动机
【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。故A错误。
B、电磁继电器的工作原理是电流的磁效应，故B错误。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。故C正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。故D错误。
故选：C。
　
11．（2018?巴中）下列有关磁现象说法正确的是（　　）
A．电磁感应现象是电能转化为机械能
B．通电导体在磁场中的受力方向只与电流方向有关
C．奥斯特实验证明了通电导体周围存在磁场
D．地理S、N极与地磁S、N完全重合
【解答】解：A、闭合电路的一部分导体做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，是将机械能转化为电能；故A错误；
B、通电导体运动的方向与电流方向和运动的方向有关，故B错误；
C、奥斯特实验表明通电导体周围存在磁场，故C正确；
D、地球的地理两极与地磁场两极并不是完全重合，而是存在一定的磁偏角，故D错误。
故选：C。
　
12．（2018?毕节市）如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（　　）
A． B． C． D．
【解答】解：磁极间的磁感线是从N极指向S极，由图可知，A、B、C中的导体运动时都会切割磁感线，所以会产生感应电流；
只有D没有切割磁感线，所以不会产生感应电流；
故选：D。
　
13．（2018?张家界）现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是（　　）
A．电磁起重机 B．扬声器 C．电烙铁 D．动圈式话筒
【解答】解：
从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A、电磁起重机是利用电流的磁效应工作的，故A不符合题意；
B、扬声器是利用通电导体受到磁场力的作用工作的，故B不符合题意；
C、电烙铁是利用电流的热效应工作的，故C不符合题意；
D、动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故D符合题意。
故选：D。
　
14．（2018?泉州模拟）图中歌手使用的是无线话筒，无线话筒把信号传递给接收设备是利用（　　）
A．电磁波 B．超声波 C．次声波 D．紫外线
【解答】解：电磁波能够传递信息，无线电话筒也是利用电磁波传递信息的。
故选：A。
　
15．（2017秋?深圳期末）对于交流电，下列说法中正确的是（　　）
A．线圈转动一周，电流方向改变一次，大小改变两次
B．线圈转动一周，电流方向改变两次，大小改变两次
C．线圈转动一周，电流方向改变两次，大小随时间改变
D．线圈转动一周，电流方向改变四次，大小随时间改变
【解答】解：交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；
故选：C。
　
16．（2018?西城区二模）关于家庭电路和安全用电，下列说法正确的是（　　）
A．我国电网提供的交流电频率为50Hz
B．灯与控制它的开关应串联，与插座也应串联
C．当发现有人触电时，要迅速用手把他拉离带电体
D．家庭电路中安装了漏电保护器，就不用安装空气开关
【解答】解：
A、我国电网提供的交流电频率为50Hz，故A正确；
B、灯与控制它的开关是串联的，与插座是并联的，故B错误；
C、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故C错误；
D、家庭电路中安装了漏电保护器，但不是绝对安全可靠，仍会出触电事故，虽然需要安装空气开关，故D错误。
故选：A。
　
二．多选题（共1小题）
17．（2018?南昌二模）下图为初中物理电磁学中的一些原理图，它们工作原理相同的是（　　）
A． B．
C． D．
【解答】解：
A、该实验装置由电源是研究电动机原理的使用，即说明通电导线在磁场中受力的作用；
B、该实验装置是动圈式话筒，没有电源，所以是利用电磁感应现象的原理工作的，即其目的是为了产生感应电流；
C、该装置是扬声器，是利用通电导线在磁场中受力的作用而工作的；
D、该装置是电磁铁的原理图，说明通电导线周围有磁场；
综上分析AC的原理相同。
故选：AC。
　
三．填空题（共1小题）
18．（2018?怀化）扬声器是把电信号转化成　声　信号的一种装置，它的原理跟　电动机　（填“电动机”或“发电机”）原理相似。
【解答】解：扬声器是把电流信号转化为声音信号的装置；
当扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，将电信号转化成声信号，因此与电动机的原理一致。
故答案为：声；电动机。
　
四．实验探究题（共2小题）
19．（2017秋?沈丘县期末）如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持蹄形磁铁位置不变，下面四幅图是实验中观察到的现象
（1）实验中，通过　灵敏电流计的指针是否偏转　来判断电路中是否产生感应电流。
（2）分析比较甲、乙、丙三次实验，可以得出产生感应电流的条件：闭合电路的部分导体，在磁场中做　切割磁感线　运动。分析比较丙和丁两次实验，可以得出感应电流的方向与导体的　运动方向　有关。
（3）下列用电器中，利用该原理工作的是　C　（填字母代号）。
A．电铃 B．电风扇 C．动圈式话筒 D．扬声器
【解答】解：
（1）在该实验中，是否有感应电流的产生是通过灵敏电流表的指针是否偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流；
（2）分析比较甲、乙、丙三次实验，可以得出产生感应电流的条件：闭合电路的部分导体，在磁场中做切割磁感线运动；
分析比较丙和丁两次实验，导体运动方向不同，灵敏电流表的指针偏转方向不同，可以得出感应电流的方向与导体的运动方向有关；
（3）ABD，电铃、电风扇、扬声器是电能转化为机械能，C动圈式话筒是利用电磁感应原理，故选C。
故答案为：（1）灵敏电流计的指针是否偏转；（2）切割磁感线； 运动方向；（3）C。
　
20．（2017秋?商水县期末）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中　无　（选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下表：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是　正确　（选填“正确”或“错误”）的，比较第2，3次实验现象发现，产生的电流的方向跟　导体的运动方向　有关；比较第3、6次实验现象发现，产生的电流的方向还跟　磁场方向　有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指偏转了!他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论导体运动还是磁体运动，只要闭合电路的一部分导体在　磁场　中做　切割磁感线　运动，电路中就会产生感应电流，这就是　发电机　（选填“电动机”、“发电机”、“电动式扬声器”）的原理。
【解答】解：
（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
（2）根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；
比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体的运动方向有关；
比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关。
（3）电路闭合时，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在磁场中做切割磁感线运动，电路中就有感应电流产生，这种现象是电磁感应，这就是发电机的原理。
故答案为：（1）无；（2）正确；导体的运动方向；磁场方向；（3）磁场；切割磁感线；发电机。
　
五．解答题（共1小题）
21．（2018春?泰兴市校级月考）小明在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图甲所示。给线圈通电并用手轻推一下，线圈就会持续转动。
①在漆包线两端用小刀刮去引线的漆皮，若左转轴下侧的绝缘漆都刮掉，可将右转轴　下侧　（选填“上侧”或“下侧”）绝缘漆都刮掉。
②图乙中的直流电动机的线圈可以持续转动，是因为它加装了　换向器　，该装置能在线圈　刚转过　（选填“刚转到”、“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向。
