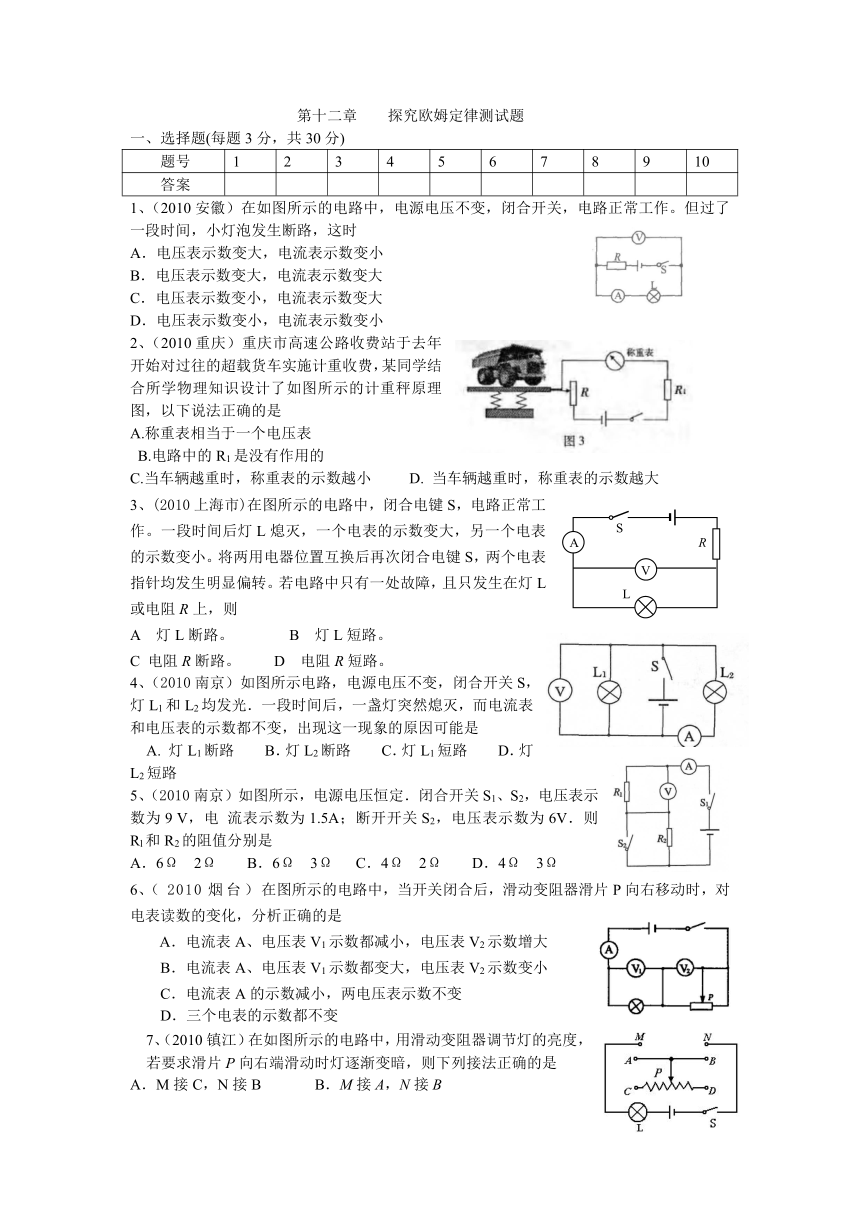

第十二章 探究欧姆定律测试题
1、 选择题(每题3分,共30分)
题号 1 2 3 4 5 6 7 8 9 10
答案
1、(2010安徽)在如图所示的电路中,电源电压不变,闭合开关,电路正常工作。但过了一段时间,小灯泡发生断路,这时
A.电压表示数变大,电流表示数变小
B.电压表示数变大,电流表示数变大
C.电压表示数变小,电流表示数变大
D.电压表示数变小,电流表示数变小
2、(2010重庆)重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是
A.称重表相当于一个电压表
B.电路中的R1是没有作用的
C.当车辆越重时,称重表的示数越小 D. 当车辆越重时,称重表的示数越大
3、(2010上海市)在图所示的电路中,闭合电键S,电路正常工作。一段时间后灯L熄灭,一个电表的示数变大,另一个电表的示数变小。将两用电器位置互换后再次闭合电键S,两个电表指针均发生明显偏转。若电路中只有一处故障,且只发生在灯L或电阻R上,则
A 灯L断路。 B 灯L短路。
C 电阻R断路。 D 电阻R短路。
4、(2010南京)如图所示电路,电源电压不变,闭合开关S,灯L1和L2均发光.一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是
A. 灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
5、(2010南京)如图所示,电源电压恒定.闭合开关S1、S2,电压表示数为9 V,电 流表示数为1.5A;断开开关S2,电压表示数为6V.则Rl和R2的阻值分别是
A.6Ω 2Ω B.6Ω 3Ω C.4Ω 2Ω D.4Ω 3Ω
6、( 2010烟台)在图所示的电路中,当开关闭合后,滑动变阻器滑片P向右移动时,对电表读数的变化,分析正确的是
A.电流表A、电压表V1示数都减小,电压表V2示数增大
B.电流表A、电压表V1示数都变大,电压表V2示数变小
C.电流表A的示数减小,两电压表示数不变
D.三个电表的示数都不变

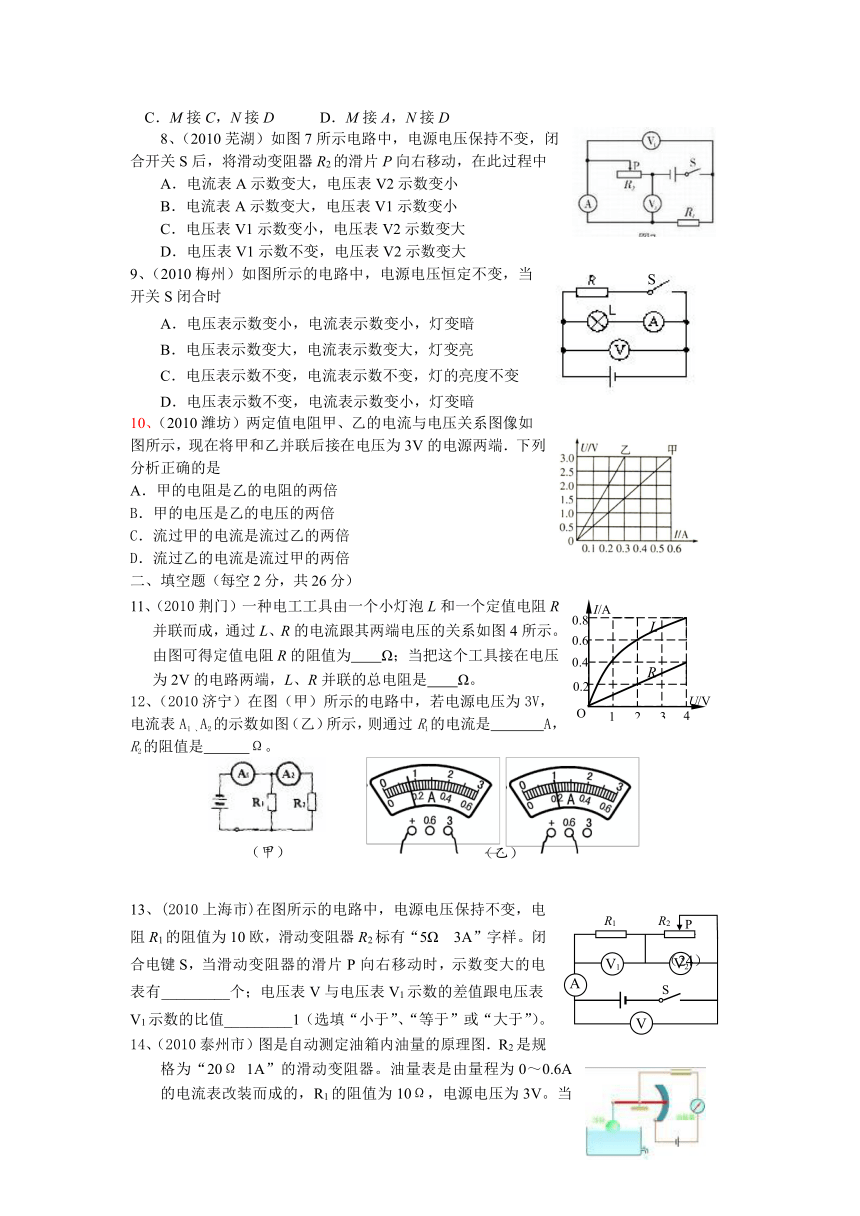

7、(2010镇江)在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是
A.M接C,N接B B.M接A,N接B
C.M接C,N接D D.M接A,N接D
8、(2010芜湖)如图7所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P向右移动,在此过程中
A.电流表A示数变大,电压表V2示数变小
B.电流表A示数变大,电压表V1示数变小
C.电压表V1示数变小,电压表V2示数变大
D.电压表V1示数不变,电压表V2示数变大
9、(2010梅州)如图所示的电路中,电源电压恒定不变,当开关S闭合时
A.电压表示数变小,电流表示数变小,灯变暗
B.电压表示数变大,电流表示数变大,灯变亮
C.电压表示数不变,电流表示数不变,灯的亮度不变
D.电压表示数不变,电流表示数变小,灯变暗
10、(2010潍坊)两定值电阻甲、乙的电流与电压关系图像如图所示,现在将甲和乙并联后接在电压为3V的电源两端.下列分析正确的是
A.甲的电阻是乙的电阻的两倍
B.甲的电压是乙的电压的两倍
C.流过甲的电流是流过乙的两倍
D.流过乙的电流是流过甲的两倍
二、填空题(每空2分,共26分)
11、(2010荆门)一种电工工具由一个小灯泡L和一个定值电阻R并联而成,通过L、R的电流跟其两端电压的关系如图4所示。由图可得定值电阻R的阻值为 Ω;当把这个工具接在电压为2V的电路两端,L、R并联的总电阻是 Ω。
12、(2010济宁)在图(甲)所示的电路中,若电源电压为3V,电流表A1 、A2的示数如图(乙)所示,则通过R1的电流是 A,R2的阻值是 Ω。
13、(2010上海市)在图所示的电路中,电源电压保持不变,电阻R1的阻值为10欧,滑动变阻器R2标有“5Ω 3A”字样。闭合电键S,当滑动变阻器的滑片P向右移动时,示数变大的电表有_________个;电压表V与电压表V1示数的差值跟电压表V1示数的比值_________1(选填“小于”、“等于”或“大于”)。
14、(2010泰州市)图是自动测定油箱内油量的原理图.R2是规格为“20Ω 1A”的滑动变阻器。油量表是由量程为0~0.6A的电流表改装而成的,R1的阻值为10Ω,电源电压为3V。当油面上升时,电路中的电阻将____________,电流将________________(均选填“增大”或“减小”);当R2的滑片处于最上端时,电路中的电流是___________A。
15、(2010济宁)某同学测小灯泡电阻的电路如图5所示,其中电源电压为4.5V。他按电路图正确连接好实验电路,并检查各元件完好。然后闭合开关S,发现灯泡很亮,且电压表的读数为4.5V。
造成该现象的原因为是 。
16、(2010菏泽)如图所示,AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路,R1为定值电阻。当闭合开关S,A板上受到的压力F增大时
(1)电流表示数将 ,电压表的示数将
(2)此装置可做为压力计使用,为使压力增大时,压力计的示数随指针向右摆动而增大,应把 (填“电流表”或“电压表”)改装为压力计。
三、实验探究题(17题12分,18题6分,19题8分,20题6分,21题6分,共38分)
17、(2010泰州) 图(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图,其中R1是定值电阻。
实验序号 1 2 3
电压/v 2.0 2.4 2.8
电流/A 0.40 0.48 0.56
(1)用笔画线代替导线,补充图(乙)中实验器材的连接。要求:滑动变阻器滑片向左移动时电阻变小。
(2)当探究电流与电压的关系时,通过调节变阻器滑片P的位置来改变 ___________ 两端的电压.三次改变滑片位置,测得三组电压和电流值(见右表),发现每次电压与电流的比值是___________的(选填“相同”或“不同”),固此可得出电流与电压关系的初步结论:当电阻一定时,__________________________________________。
(3)要探究电流与电阻的关系,仅凭图(乙)所示器材是不够的.你认为(除导线外)还应增加的器材是____________________.
18、(2010安徽)用如图所示的电路来测量未知电阻RX的阻值,R0阻值已知。
(1)将实验过程补充完整:
a.对照电路图连接好电路,并将滑动变阻器的滑片滑至阻值最大处;
b.闭合开关,________________________________。
c.断开开关,整理器材。
(2)用测量所得的物理量和已知量符号表示出待测电阻RX=_____________。
(3)写出本实验中滑动变阻器的作用:_______________________________________。
19、(2010宿迁)在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路.
⑴在连接电路时发现,还缺少一个元件,他应该在电路中再接入
的元件是 .
⑵为粗略判断a、b两点间导体电阻的大小,可观察 .
⑶另有甲、乙两位同学分别对小明的电路作了如下的改进:甲把灯泡更换为电流表;乙在原电路中串联接入电流表.你认为 同学的改进更好一些,理由是 .
20、(2010菏泽)如图甲所示是小红同学测定小灯泡电阻的实物连接图。
(1)电源电压6V,请用笔画线代替导线,帮她完成电路的连接。
(2)电路连接无误后,闭合开关,发现灯泡不发光,电流表指针不发生偏转,电压表指针有偏转,请帮她找出故障的原因(填下列故障原因的代号)
A、小灯泡短路 B、电源接触不良
C、小灯泡断路 D、电流表内部短路
(3)排除故障后闭合开关,电流表和电压表的示数如图乙所示,则小灯泡的电阻
为 Ω。
21、(2010济宁)铅笔芯是石墨和黏土混合制成
的。不同类型的铅笔的笔芯软硬程不同,
其中6H的铅笔芯最硬,6B的铅笔芯最软,
HB的铅笔芯软硬居中。铅笔芯是导体,那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间,通过观察 ,比较出
三者电阻的大小。用此方法比较电阻大小的依据是: 。
他选取的这三支铅笔芯应满足的条件是: 。
四、计算题(22题6分)
22、(2010重庆)有的小汽车前排座位中安装有高低档的电加热,其工作原理相当于如图所示的电路图,其中R1=12Ω,R2=6Ω,闭合开关后,通过R1的电流为2A,求:
(1)R1两端的电压;
(2)通过R2的电流。
探究欧姆定律测试题
一、选择题(每题3分,共30分)
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B A B A A A C C
11、10;2.5 12、 0.6 15 13、 1;小于。
14、 减小 增大 0.1 15、滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零 16、(1)减少、增大 (2)电压表
17、(1)
(2)R1 相同
导体中的电流与它两端的电压成正比。
(3)几个阻值不等的电阻
18、(l)调节滑动变阻器,读出电压表V1、V2的示数分别为U1、U2
(2 ) R= U2R0 /U1
(3)保护电路;可以进行多次测量(答“改变电路中的电流或电路两端的电压”可适当给分
19、⑴开关 ⑵灯泡的亮度 ⑶乙 灯泡能保护电路。
20、(1)(每条线各1分)
(2)C
(3)16.67
21、电流表示数的大小 电压一定,电流越大,电阻越小(或欧姆定律) 粗细相同 长度相同
22、 (1)24V(2)4A
