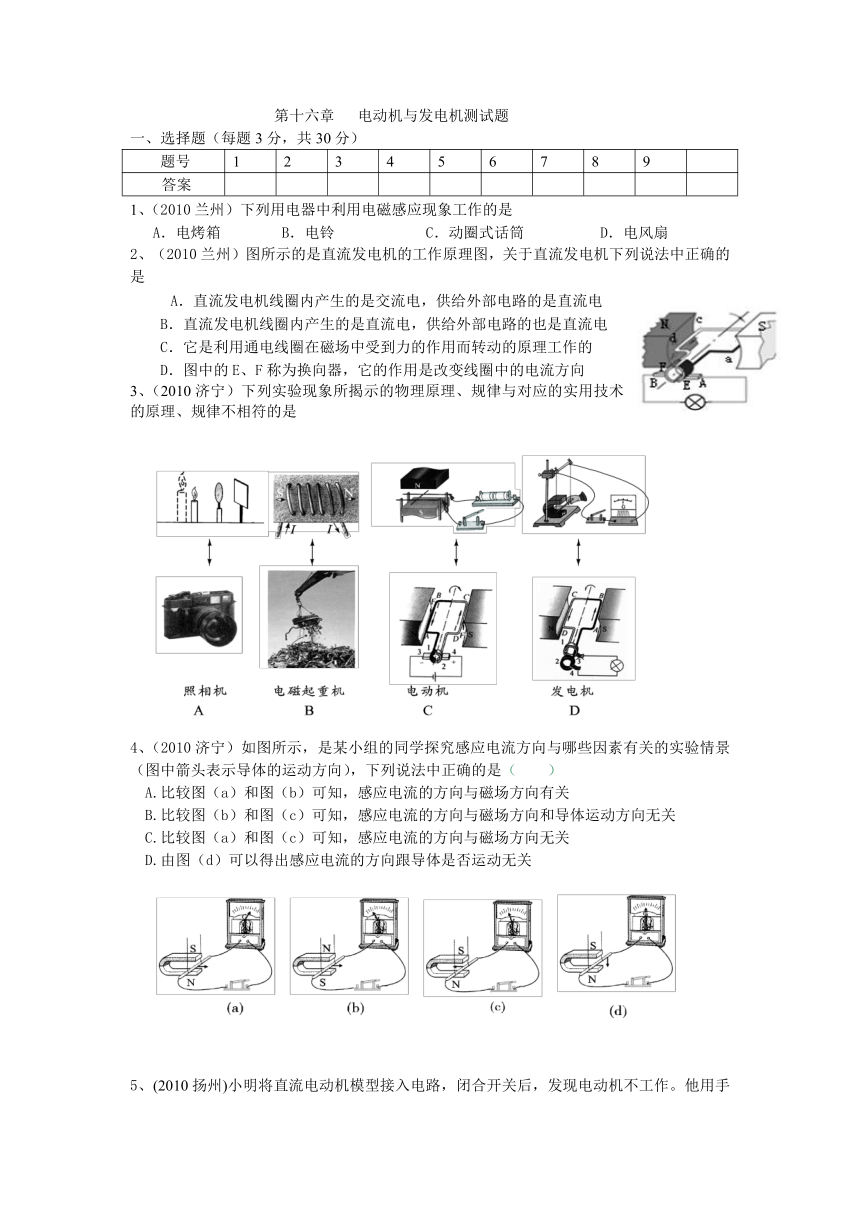

图片预览
文档简介
第十六章 电动机与发电机测试题
一、 选择题（每题3分，共30分）
题号 1 2 3 4 5 6 7 8 9
答案
1、（2010兰州）下列用电器中利用电磁感应现象工作的是
A．电烤箱 B．电铃 C．动圈式话筒 D．电风扇
2、（2010兰州）图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向
3、（2010济宁）下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是
4、（2010济宁）如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（ ）
A.比较图（a）和图（b）可知，感应电流的方向与磁场方向有关
B.比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关
C.比较图（a）和图（c）可知，感应电流的方向与磁场方向无关
D.由图（d）可以得出感应电流的方向跟导体是否运动无关
5、(2010扬州)小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
A．直流电动机的铜半环与电刷接触不良 B．电源电压太低
C．线圈刚好处于平衡位置 D．线圈中的电流太小
6、（2010咸宁）如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
7、（2010南通）如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是
8、（2010武汉）下列实验中能探究“什么情况下磁可以生电”的是
9、（2010湛江）下列说法中不正确的是
A．磁场和磁感线都是真实存在的 B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
10、 (2010广州)如图所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab棒水平向右运动时，小磁针N极
转至右边．可使如图6所示位置的小磁针N极转至左边
的操作是图7中的
二、填空题（每空2分，共32分）
11、（2010安徽）图为我们实验室所用电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转。该电流表的工作原理_______________________。
12、（2010盐城）在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到灵敏电流计上．当铜棒向左运动时，电流计的指针 ___ （选填“偏转”或“不偏转”）．该装置可将 __ 能转化为电能．写出用该原理制成的一种设备： ___ ．
13、（菏泽）图所示的四幅图片表示我们做过的四个实验，请画线将图片和其应用连接起来。
14、（2010哈尔滨）同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之运动起来。可知：实验装置左侧运用的原理是＿＿＿＿；实验装置右侧产生的现象在生活中的应用是＿＿＿＿(举—个实例)。
15、（2010芜湖）我们常常将看似无关的两个事物或现象联系起来，进行“类比”。“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：
(1)将如图所示的“水路”模型类比基本电路，可以发现：
①叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当 ( )
A．电源 B．开关 C．用电器 D．导线
⑦类比“水路"模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中_________ 定向运动形成______________的原因。
(2)运用“类比法”，我们还可以将实验室交流发电机和直流电动机列表比较，请完成表中的三处填空(将答案直接写在横线上)。
机种类比项 交流发电机 直流电动机
工作原理
不同构造 两个铜环 两个半环
相同构造 (定子)、线圈(转子)、电刷等
三、实验题（16题12分，17题10分，18题12分，19题6分，共38分）
16、（2010泰州）图(甲)是直流电动机模型(主要部件见文字说明)，图(乙)是自制简易电动机模型．现在主要讨论图(乙)简易电动机的制作与操作问题：
（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够_________________，因此这一部位就相当于图(甲)的_____________________(填某一部件的名称)．
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试 (说出两点即可)
①_____________________________；②_____________________________．
（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：
①_____________________________ ；②_____________________________．
17、（2010成都）图是探究“怎样产生感应电流”的实验装置ab是一根导体，通过导线、开关连接在灵敏电流计的两接线柱上。
(1)本实验中，如果 __________ ，我们就认为有感应电流产生。
(2)闭合开关后，若导体不动，磁铁左右水平运动，电路 ________感应电流(选填“有”或“无”)。
(3)小李所在实验小组想进一步探究“感应电流的大小跟哪些因素有关 ”，小李猜想：“可能跟导体切割磁感线运动的快慢有关。”
请你根据图所示的实验装置，帮助小李设计实验来验证她的猜想，你设计的实验做法是： ______________________________
18、（2010南京）课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线
运动起来．
(1)实验现象说明 _______ 有力的作用. ______________ 机就是利用这种现象制成的．
(2)判断“有力的作用”的依据是 _____________- ．
A．力是维持物体运动的原因 B．一切物体都有惯性
C．物体运动状态改变时，一定受到力的作用
(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了 研究 _____________________________________ ．
19、（2010广东）如图是一个简易的发电装置示意图，当让导线AB向右运动时，电流表指针向左偏转；将AB改为向左运动时，电流有指针将会向＿＿＿＿＿＿偏转；实验结果表明感应电流的方向与导线切割磁感线的＿＿＿＿＿＿有关，如果导线左右往复运动，电路中产生的是＿＿＿＿＿＿。
第十六章 电动机与发电机测试题
一、 选择题（每题3分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 C A A A C C C B A C
11、通电导线在磁场中受到力的作用或磁场对电流有力的作用
12、偏转 机械 (动能) 发电机（只要是电磁感应原理的应用均正确）
13、
14、电磁感应现象 电动机
15、(1)①C。②电荷，电流。
(2)
机种类比项 交流发电机 直流电动机
工作原理 电磁感应原理 磁场对通电导体具有力的作用
不同构造 两个铜环 两个半环
相同构造 磁体 (定子)、线圈(转子)、电刷等
16：（1）导电（接触良好） 换向器
（2）①将线圈捻转一定角度 ②增大电源电压 （或换一块磁性更强的磁体）
（3）①只改变电流方向 ②只改变一下磁场方向
17、（1）、灵敏电流计的指针偏转 （2）、有 （3）、闭合开关，保持 其它条件不变，只改变导体切割磁感线运动的速度，观察灵敏电流计的指针偏转程度。
18、（1）磁场对电流；电动（2）C（3）通电导体在磁场中受力方向与磁场方向是否有关
19、右 运动方向 方向变化的电流
甲
丁
丙
乙
第14题图
F F
发电机
电动机
飞机
电磁铁
F F
图14
电磁铁
飞机
电动机
发电机
