物理：《串联电路和并联电路》课件（鲁科版选修3-1）

课件14张PPT。
第4节串联电路和并联电路

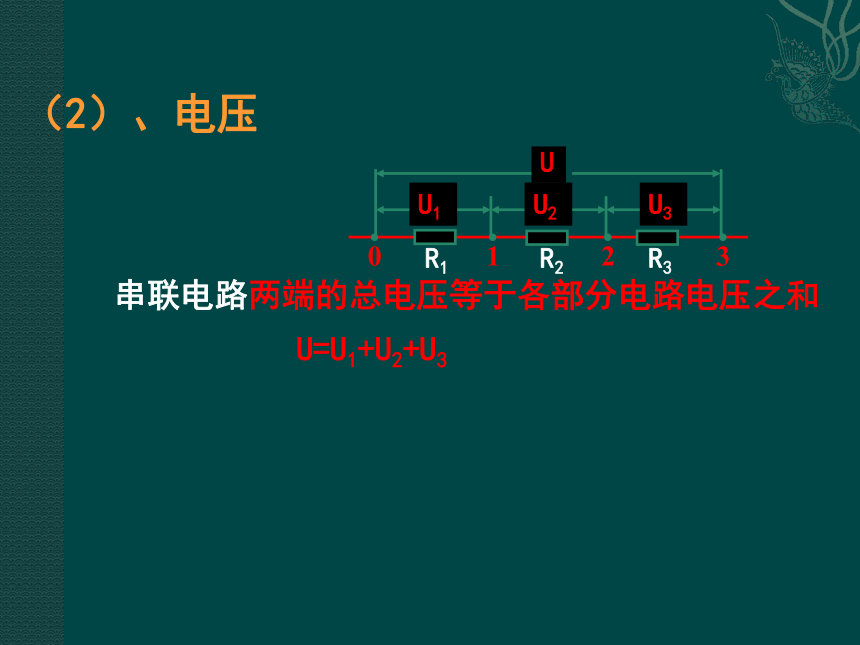

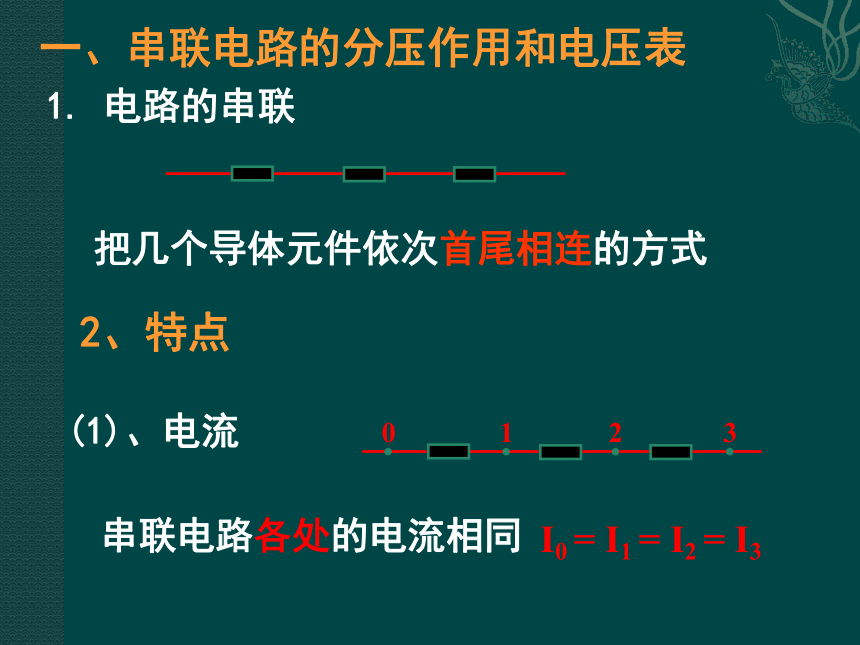

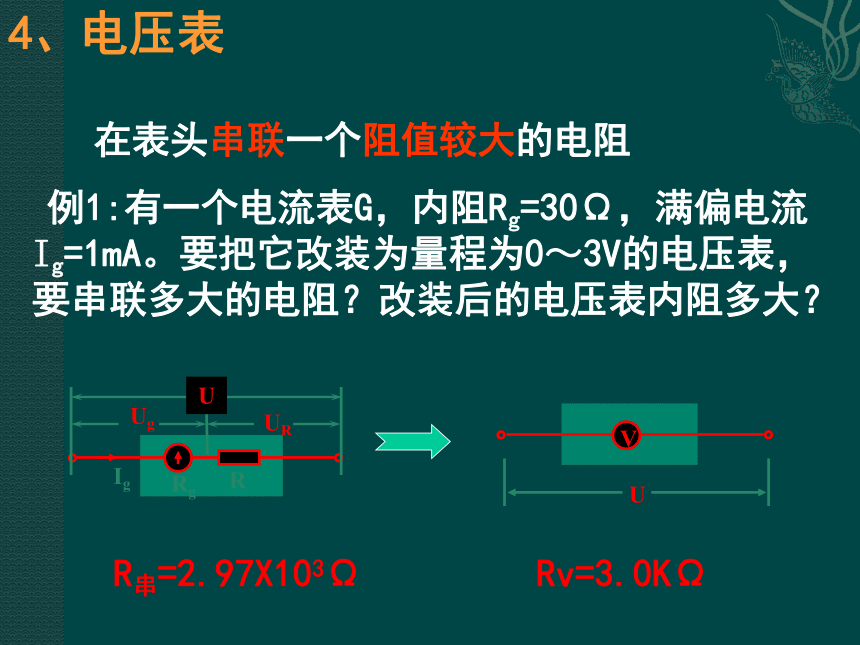

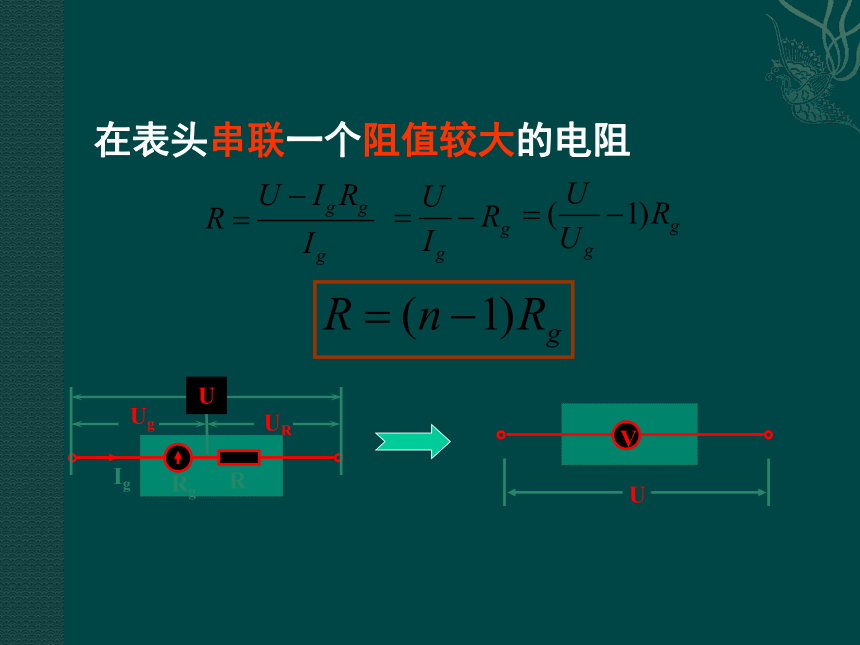

一、串联电路的分压作用和电压表1. 电路的串联把几个导体元件依次首尾相连的方式I0 = I1 = I2 = I3串联电路各处的电流相同2、特点(1)、电流U=U1+U2+U3（2）、电压串联电路两端的总电压等于各部分电路电压之和串联电路的总电阻等于各部分电路电阻之和（3）、电阻特点讨论：多个电阻串联呢？2. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压Ug3.电路图符号：3、电流计(表头)1、作用：测量微小电流和电压4、电压表 例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=2.97X103Ω Rv=3.0KΩ在表头串联一个阻值较大的电阻把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式二、并联电路的分流作用和电流表1、并联电路2.并联电路特点:并联电路的总电流等于各支路的电流之和I0 = I1 + I2 + I3+…（1）、电流特点:（2）、电压:U=U1=U2=U3并联电路的总电压与各支路的电压相等（3）、电 阻:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和 例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？3、电流表在表头上并联一个阻值较小的电阻R并=0.050Ω RA=0.050Ω在表头上并联一个阻值较小的电阻有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .7:5:2:7三、混联电路1.串联电路2.并联电路小 结1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
