物理：《逻辑电路和自动控制》课件（2）（鲁科版选修3-1）

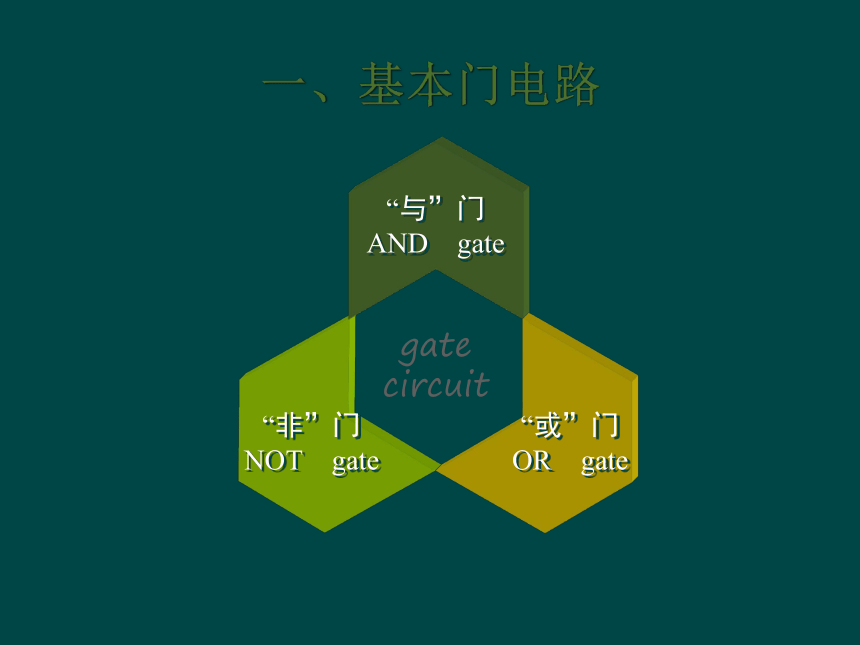

课件27张PPT。逻辑电路与自动控制福建师大附中　一、基本门电路gate circuit“与”门
AND　gate“非”门
NOT　gate“或”门

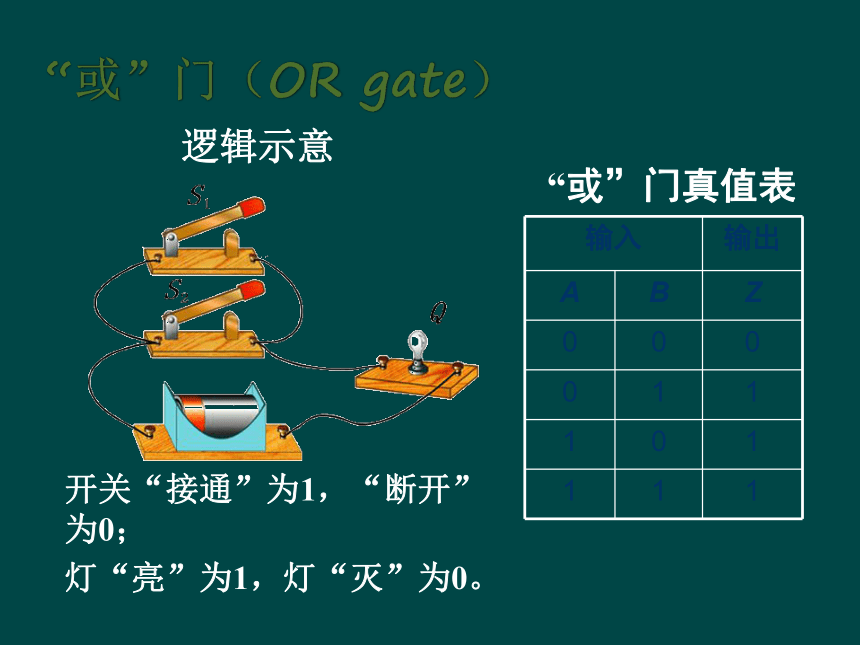

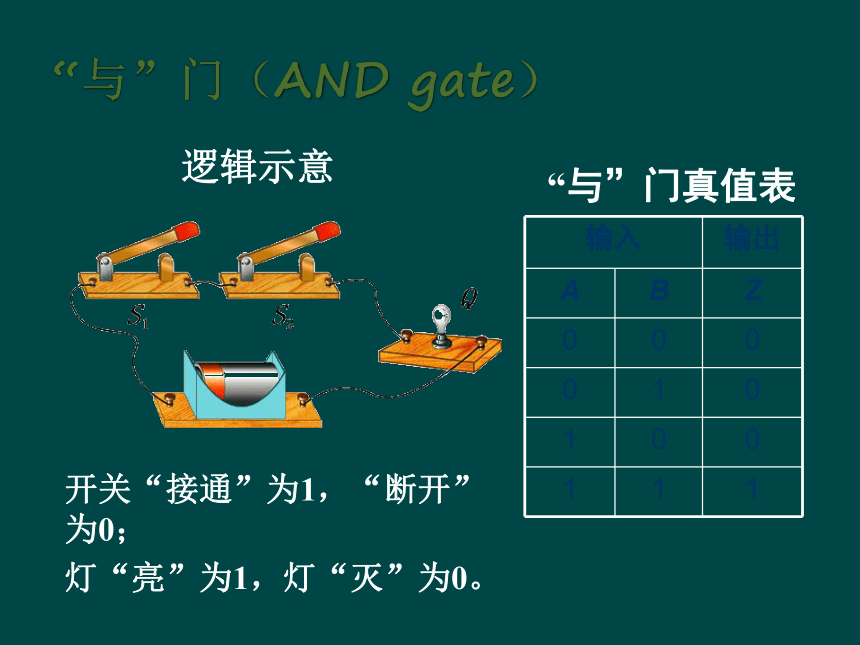

OR　gate“与”门（AND gate）“与”门真值表逻辑示意 开关“接通”为1，“断开”为0；
灯“亮”为1，灯“灭”为0。“或”门（OR gate）“或”门真值表逻辑示意 开关“接通”为1，“断开”为0；

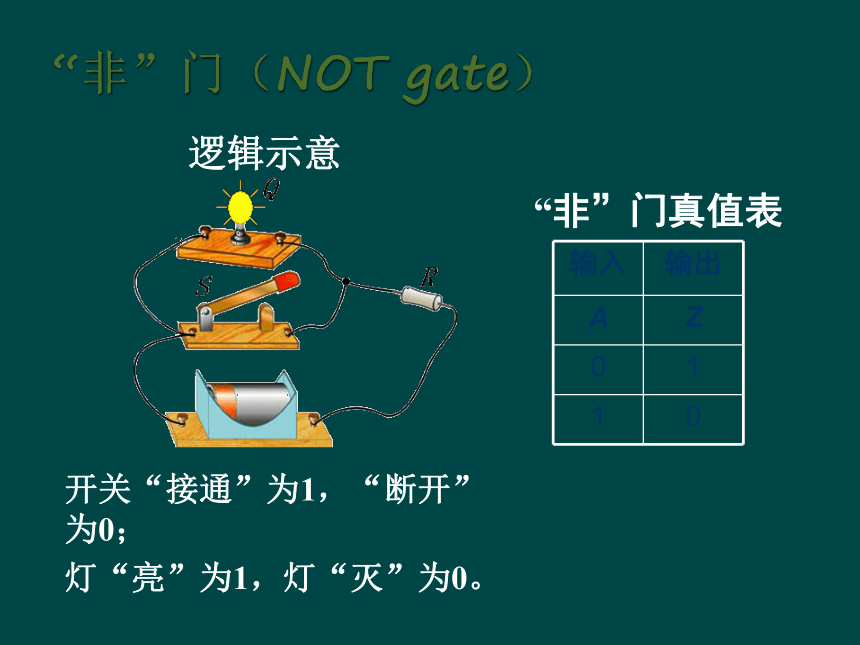

灯“亮”为1，灯“灭”为0。“非”门（NOT gate）“非”门真值表逻辑示意 开关“接通”为1，“断开”为0；

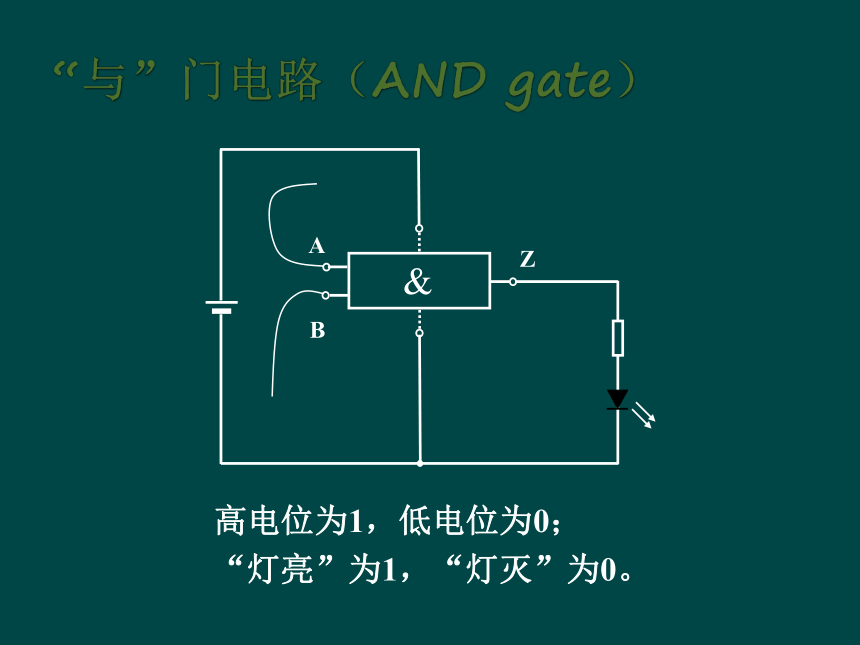

灯“亮”为1，灯“灭”为0。“与”门电路（AND gate）&ZAB 高电位为1，低电位为0；

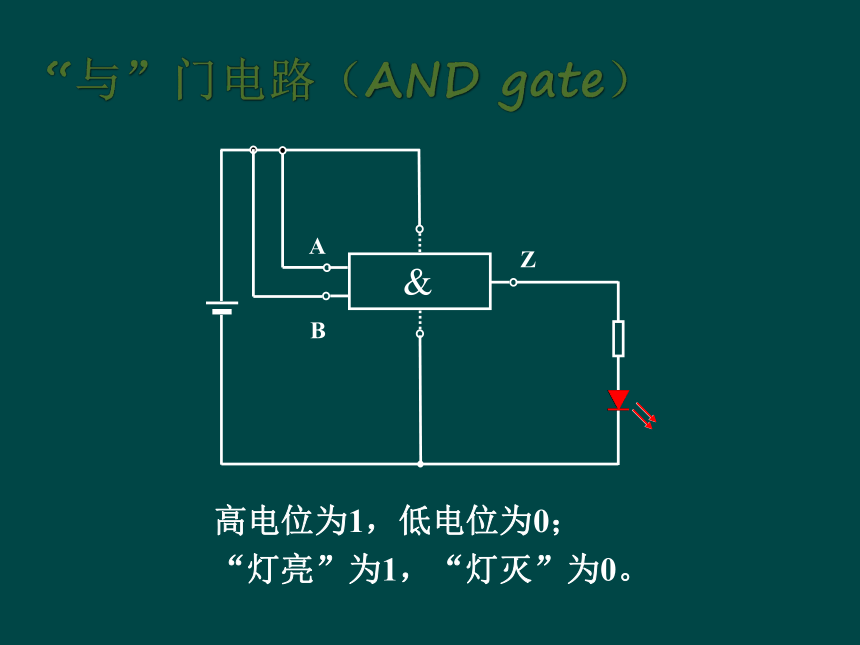

“灯亮”为1，“灯灭”为0。“与”门电路（AND gate）&ABZ 高电位为1，低电位为0；
“灯亮”为1，“灯灭”为0。应用基本门电路组合成比较复杂的逻辑电路时，我们可以仅仅关心它们的输入和输出特性，而不必在意它们的内部结构，这种科学的思维方法就叫做模块化思想。
“或”门电路（OR gate）≥1ABZ 高电位为1，低电位为0；
“灯亮”为1，“灯灭”为0。“或”门电路（OR gate）≥1ABZ 高电位为1，低电位为0；
“灯亮”为1，“灯灭”为0。“非”门电路电路（NOT gate）1AZ 高电位为1，低电位为0；
“灯亮”为1，“灯灭”为0。“非”门电路（NOT gate）1AZ 高电位为1，低电位为0；
“灯亮”为1，“灯灭”为0。二、实验与探究集成门电路面包板（免焊接万能电路板）XABCDEFGHIJYXABCDEFGHIJY门电路的实验与探究实验目的测试集成门电路 SN74HC08N 或SN74HC32N 的逻辑功能，判断它们分别是“与”门还是“或”门。
实验注意事项输入端不要悬空，悬空容易受到干扰，有时会造成电路的误动作。
三、门电路在生活中的应用ABRQZP报警电路右图是一个简单的保险柜报警电路图，将光敏电阻（光越强电阻越小）装在保险柜锁处，按钮开关装在柜门前的地毯下，那么盗贼用手电筒照柜锁或者踏着地毯时，发光二极管就发光报警，请指出虚线方框是何种门电路。光没照射时为低电位AB光没照射时为高电位ZZ’QP电路设计热敏电阻Rt，低温时电阻值很大，高温时电阻值很小。请设计一个火警报警装置的逻辑电路图。
