物理：第五章《磁场》测试（2）

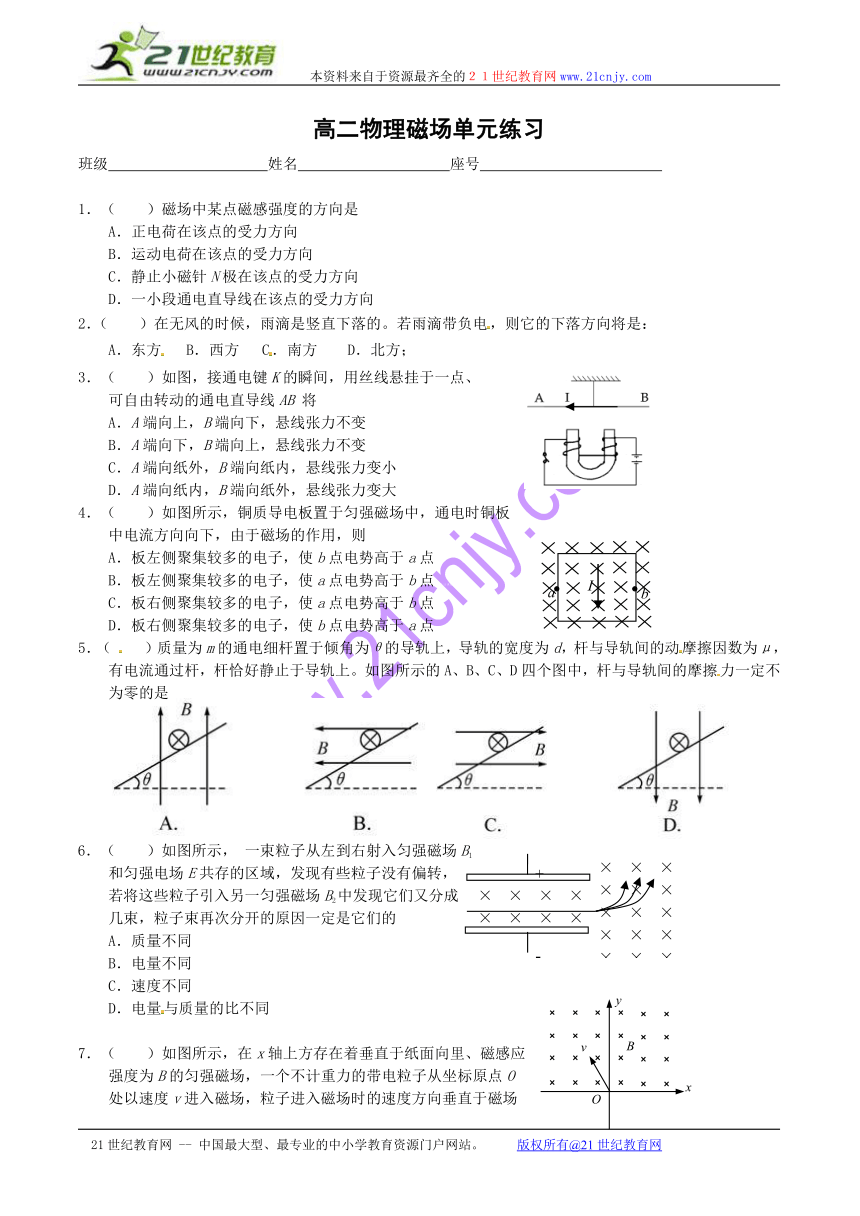

高二物理磁场单元练习
班级 姓名 座号
1．（ ）磁场中某点磁感强度的方向是
A．正电荷在该点的受力方向
B．运动电荷在该点的受力方向
C．静止小磁针N极在该点的受力方向
D．一小段通电直导线在该点的受力方向
2．（ ）在无风的时候，雨滴是竖直下落的。若雨滴带负电，则它的下落方向将是：
A．东方 B．西方 C．南方 D．北方；
3．（ ）如图，接通电键K的瞬间，用丝线悬挂于一点、
可自由转动的通电直导线AB 将
A．A端向上，B端向下，悬线张力不变
B．A端向下，B端向上，悬线张力不变
C．A端向纸外，B端向纸内，悬线张力变小[来源:21世纪教育网]
D．A端向纸内，B端向纸外，悬线张力变大
4．（ ）如图所示，铜质导电板置于匀强磁场中，通电时铜板
中电流方向向下，由于磁场的作用，则
A．板左侧聚集较多的电子，使b点电势高于a点
B．板左侧聚集较多的电子，使a点电势高于b点[来源:21世纪教育网]
C．板右侧聚集较多的电子，使a点电势高于b点
D．板右侧聚集较多的电子，使b点电势高于a点
5．（ ）质量为m的通电细杆置于倾角为θ的导轨上，导轨的宽度为d，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上。如图所示的A、B、C、D四个图中，杆与导轨间的摩擦力一定不为零的是
6．（ ）如图所示， 一束粒子从左到右射入匀强磁场B1
和匀强电场E共存的区域，发现有些粒子没有偏转，
若将这些粒子引入另一匀强磁场B2中发现它们又分成21世纪教育网
几束，粒子束再次分开的原因一定是它们的
A．质量不同　
B．电量不同
C．速度不同
D．电量与质量的比不同
7．（ ）如图所示，在x轴上方存在着垂直于纸面向里、磁感应
强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O
处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场
且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中
到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是
A．，正电荷 B．，正电荷
C．，负电荷 D．，负电荷
8．（ ）质量为m，电量为q的带正电小物块在磁感强度为B，方向垂直纸面向里的匀强磁场中，沿动摩擦因数为μ的绝缘水平面以初速度υ0开始向左运动，如图所示．物块经时间t移动距离S后停了下来，设此过程中，q不变，则
A．S> B．S<
C．t＞ D．t＜
9．如图所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为 。
10．磁场具有能量，磁场中单位体积所具有的能量叫作能量密度，其值为B2/2μ，式中B是磁感应强度,μ是磁导率，在空气中μ为一已知常数。为了近似测得条形磁铁磁极端面附近的磁感应强度B，一学生用一根端面面积为A的条形磁铁吸住一相同面积的铁片P，再用力将铁片与磁铁拉开一段微小距离△l，并测出拉力F，如图所示。因为F所做的功等于间隙中磁场的能量，所以由此可得磁感应强度B与F、A之间的关系为B=____ 。
11．如图所示，一束电荷量为e的电子以垂直于磁感应强度B并垂直于磁场边界的速度υ射入宽度为d的匀强磁场中，穿出磁场时速度方向和原来射入方向的夹角为θ=600。则电子穿越磁场的时间为 。

[来源:21世纪教育网]
12．如图所示，倾角为θ的光滑斜面上有一根水平方向的通电直导线恰好静止。已知直导线长为l，质量为m，通过的电流为I，整个装置处在匀强磁场中，则（1）匀强磁场的磁感强度的最小值B1是多少？它的方向是什么？（2）如果要使静止在斜面上的通电直导线对斜面无压力，则匀强磁场的磁感强度的最小值B2是多少？它的方向是什么？
13．电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点而打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？
　
　
　
　
21世纪教育网
14．如图a所示的平面坐标系xOy，在整个区域内充满了匀强磁场，磁场方向垂直坐标平面，磁感应强度B随时间变化的关系如图b所示，开始时刻，磁场方向垂直纸面向内(如图)。t=0时刻，有一带正电的粒子(不计重力)从坐标原点O沿x轴正向进入磁场，初速度为v0=2(103m/s。已知正粒子的比荷为1.0(104C/kg，其它有关数据见图中标示。试求：
(1)t=(10-4s时刻，粒子的坐标。(2)粒子从开始时刻起经多长时间到达y轴。
(3)粒子是否还可以返回原点？如果可以，则经多长时间返回原点？
参考答案
1．C 2．B 3．D 4．A 5．CD 6．D 7．C （提示：粒子进入磁场后的运动如图所示）
8．BC （提示：物块运动是变加速运动，可从平均加速度的角度思考。初，末 ，且运动过程中，加速度一直在减小，则平均加速度＜＜，根据，即可得到结论） 9、0N 10、F△l=A△l B2/2μ 11、t=T/6=
12、（1），方向为垂直于斜面向上。（2），方向为水平向右
14、（1）x1=2 r x1 =0.2 m
（2）
