物理：《全反射》课件（鲁科版选修3-4）

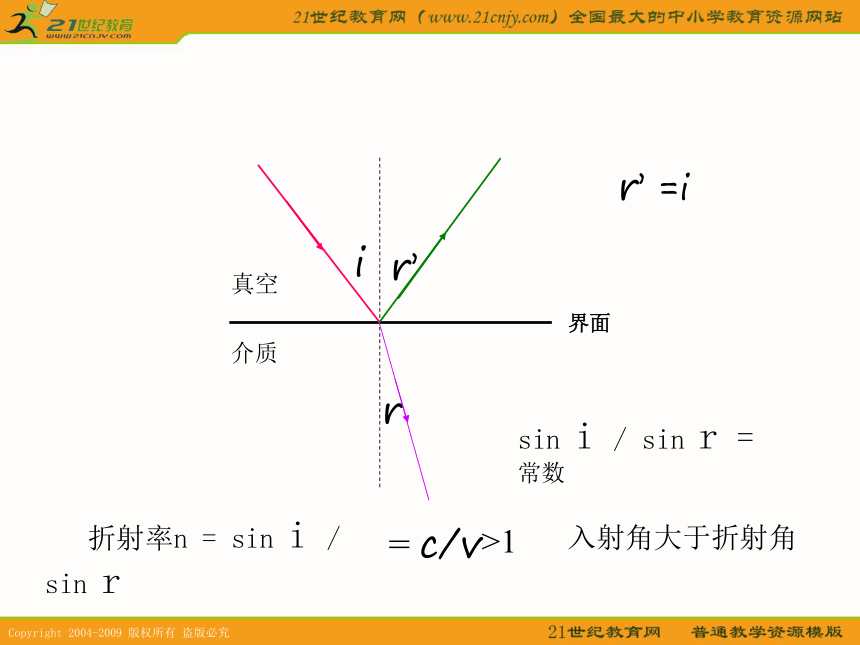

课件23张PPT。全反射课题r’ =isin i / sin r = 常数真空介质 折射率n = sin i / sin r = c/v>1 入射角大于折射角折射角大于入射角入射角增大折射角也增大某介质的折射率为 ，一束光由介质射入空气，当入射角为30°时，折射角多大？当入射角为60 °时，折射角多大？
当r= 30 °时，

?当 r = 60 °时, i = 60 °i =

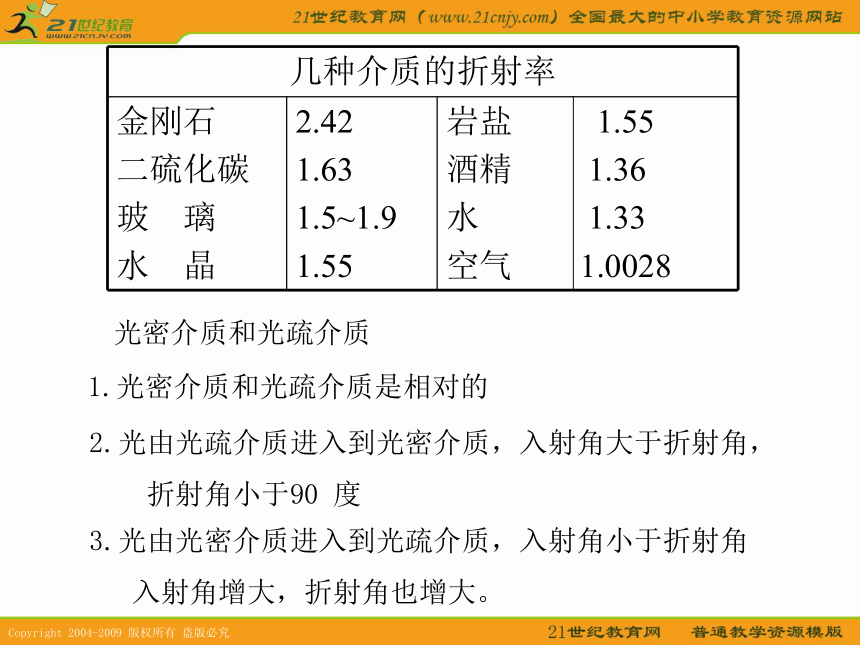

猜猜这是什么现象？海市蜃楼光密介质和光疏介质1.光密介质和光疏介质是相对的2.光由光疏介质进入到光密介质，入射角大于折射角，
折射角小于90 度3.光由光密介质进入到光疏介质，入射角小于折射角
入射角增大，折射角也增大。

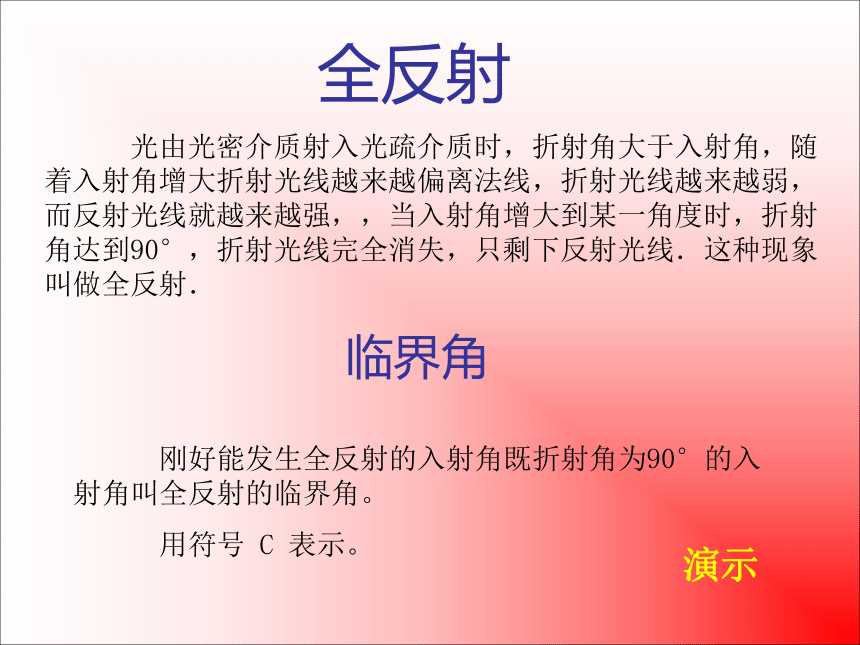

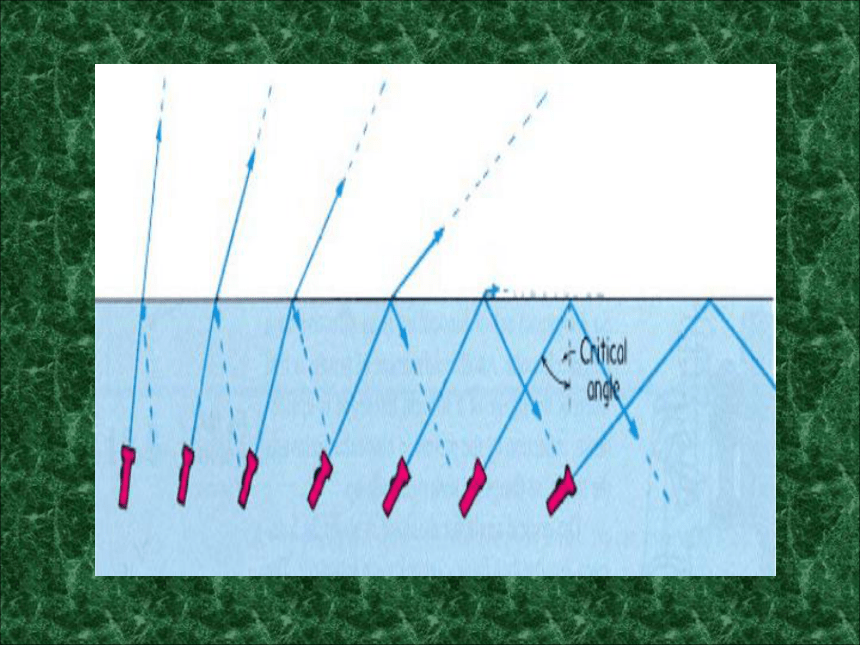

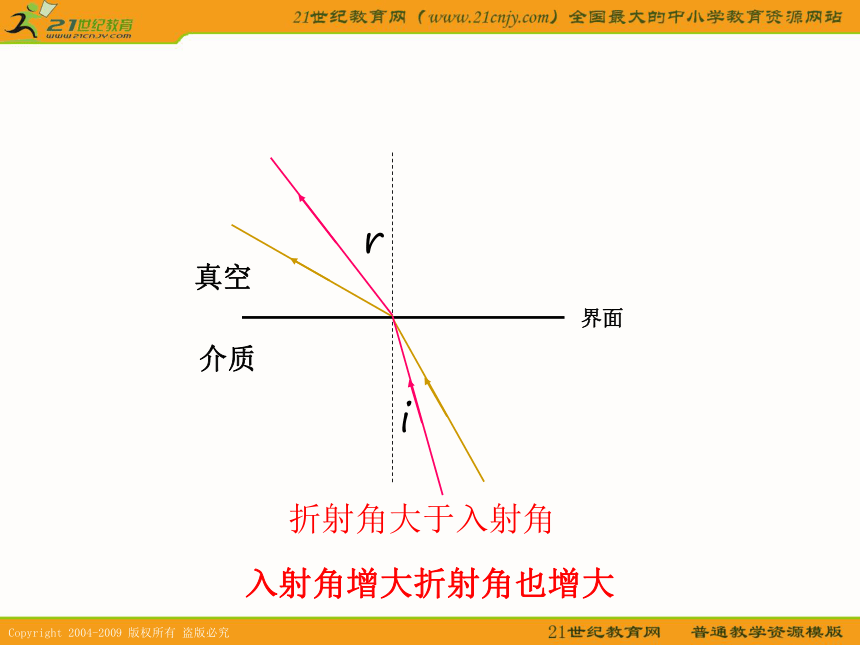

光由光密介质射入光疏介质时，折射角大于入射角，随着入射角增大折射光线越来越偏离法线，折射光线越来越弱，而反射光线就越来越强，，当入射角增大到某一角度时，折射角达到90°，折射光线完全消失，只剩下反射光线．这种现象叫做全反射． 全反射临界角 刚好能发生全反射的入射角既折射角为90°的入射角叫全反射的临界角。

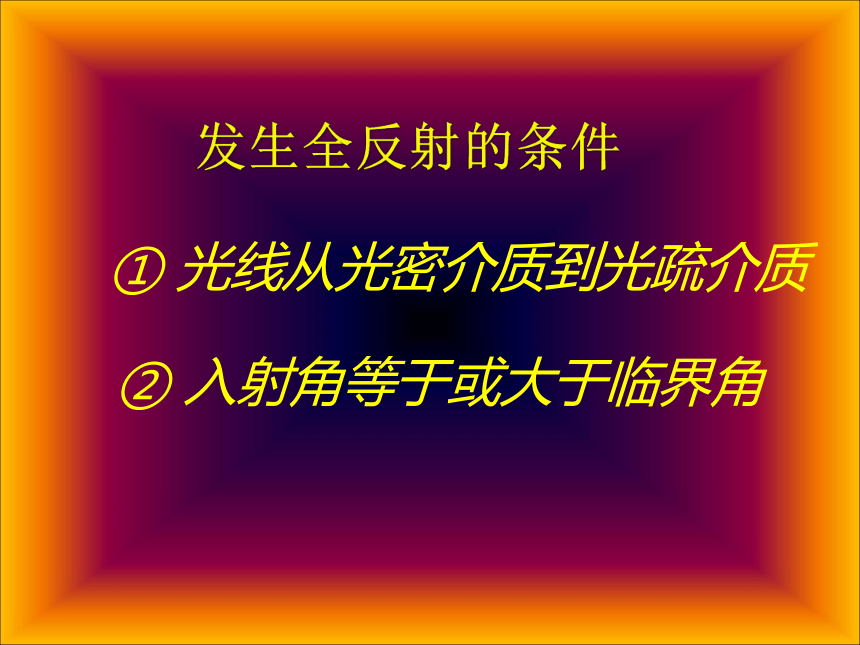

用符号 C 表示。演示发生全反射的条件② 入射角等于或大于临界角① 光线从光密介质到光疏介质介质在空气中的全反射的临界角计算 求解光从折射率为n的某种介质射到空气(或真空)时的临界角C。因而临界角C 就是折射角等于90°时的入射角

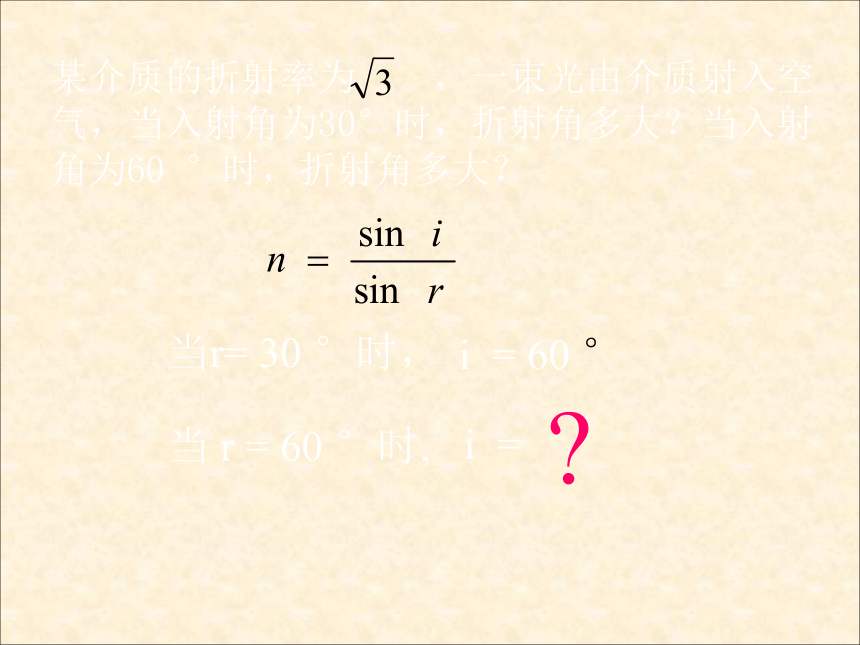

根据折射率 可得某介质的折射率为 ，一束光由介质射入空气，当入射角为30°时，折射角多大？当入射角为60 °时，折射角多大？
当r= 30 °时，i = 60 °

?当 r = 60 °时, i =
海市蜃楼全反射现象的应用全反射棱镜望远镜光导纤维内窥镜鱼眼中的世 界一、光疏介质与光密介质二、全反射1、 全反射2、 临界角3、 发生全反射的条件：4、 临界角的计算：三、全反射应用课堂小结1、光线在玻璃和空气的分界面上发生全反射的
条件是（ ? ）．
　　A．光从玻璃射到分界面上，入射角足够小
　　B．光从玻璃射到分界面上，入射角足够大
　　C．光从空气射到分界面上，入射角足够小
　　D．光从空气射到分界面上，入射角足够大B巩固练习2、 某介质的折射率为 ，一束光从介质射向空气，入射角为60°，图中哪个光路图是正确的？（ ）
D3、 如图所示，一条光线垂直射到一个等腰直角三棱镜的AB面，若要求光线在AC面上发生全反射，该棱镜材料的折射率至少应为多少？ 课后作业教材145页 4、5全反射课题单位 清河高级中学教师 魏 红
