（新人教版必修1）物理：1.4《用打点计时器测速度》课件

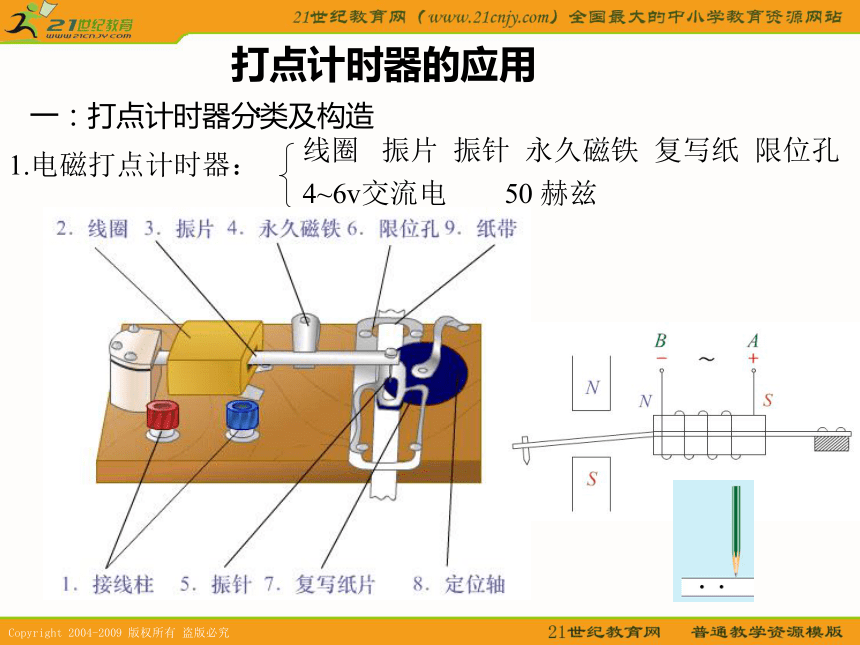

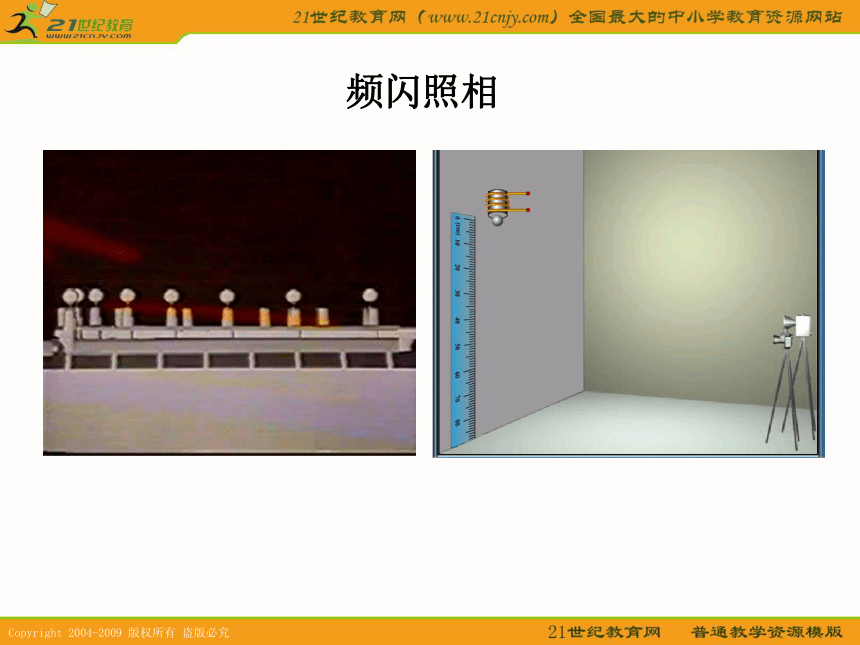

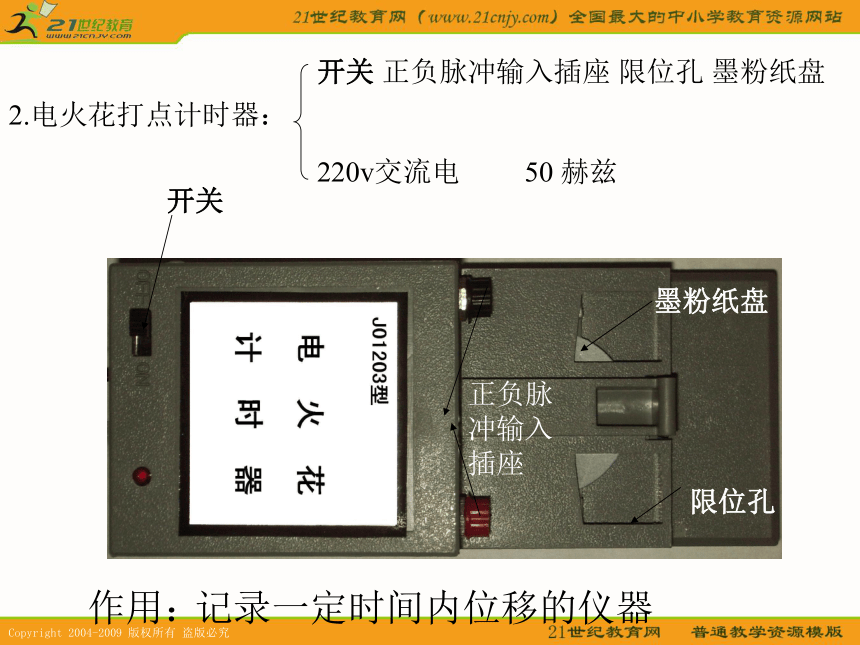

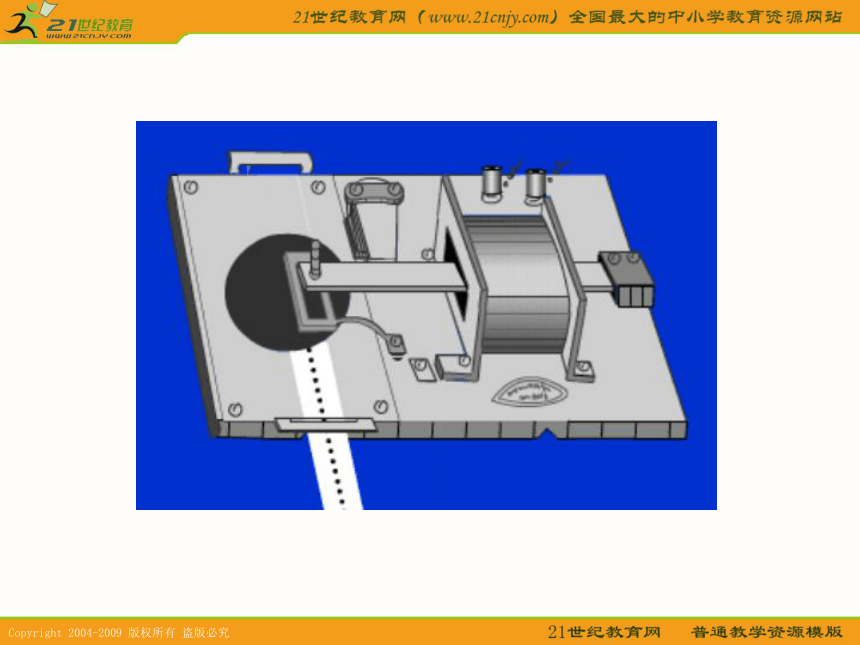

课件8张PPT。频闪照相打点计时器的应用一：打点计时器分类及构造：1.电磁打点计时器：线圈 振片 振针 永久磁铁 复写纸 限位孔 4~6v交流电 50 赫兹2.电火花打点计时器：开关 正负脉冲输入插座 限位孔 墨粉纸盘220v交流电 50 赫兹作用：记录一定时间内位移的仪器开关正负脉冲输入插座墨粉纸盘限位孔实验过程数据处理在纸带上标出计数点(灵活选择),
一般取五个间隔为一个计数点,两个相邻计数点间隔为T=0.02s在纸带上标出计数点位移,并进行测量,测量数据填入表中方法一(公式法):
由位移差公式求加速度S2－S1=a1T2a1=S3－S2=a2T2a2=S4－S3=a3T2a3=检验加速度是否为恒量，得出结论方法二(剪纸法):0 1 2 3 4 5 6 7 80.6
0.5
0.4
0.3
0.2
0.1
t/10-1sv/(m·s-1)方法三(图象法)：用V=Vt/2求出瞬时速度，用图象研究 . . . . . S1S2S3S4(cm)2.607.40实验报告的写法：实验目的：实验器材：实验原理：实验步骤：实验数据、数据处理、得出结论误差分析：
