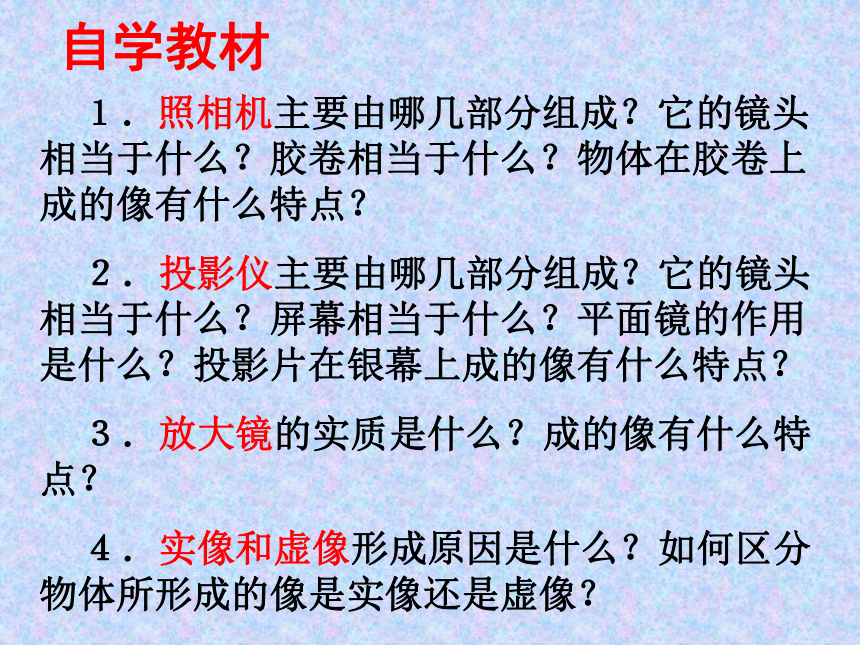

课件16张PPT。二 生活中的透镜人教版新教材同步教学课件第三章 透镜及其应用自学教材 1.照相机主要由哪几部分组成?它的镜头相当于什么?胶卷相当于什么?物体在胶卷上成的像有什么特点?
2.投影仪主要由哪几部分组成?它的镜头相当于什么?屏幕相当于什么?平面镜的作用是什么?投影片在银幕上成的像有什么特点?
3.放大镜的实质是什么?成的像有什么特点?

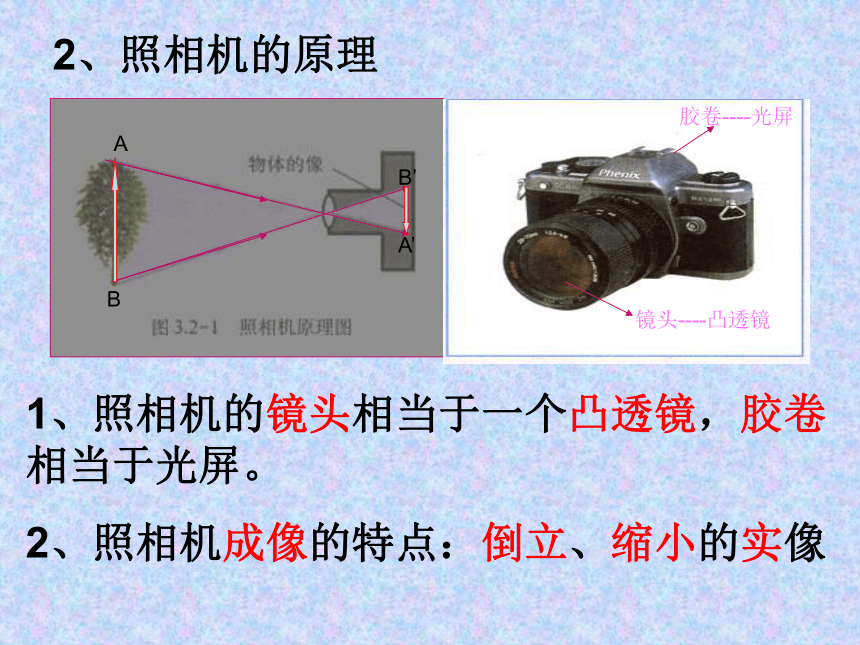

4.实像和虚像形成原因是什么?如何区分物体所形成的像是实像还是虚像? 一、照相机1、照相机的构造ABA’B’镜头----凸透镜胶卷----光屏1、照相机的镜头相当于一个凸透镜,胶卷相当于光屏。

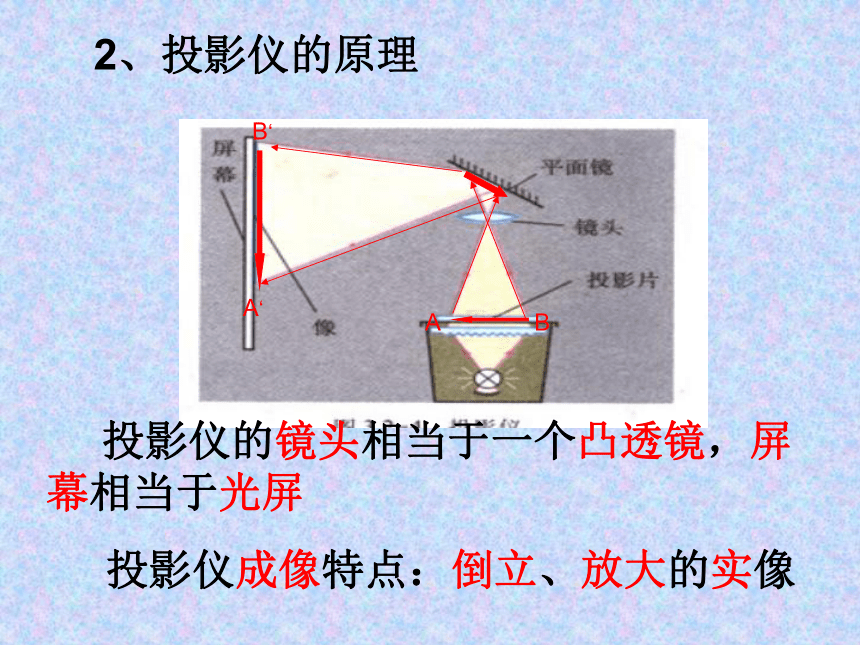

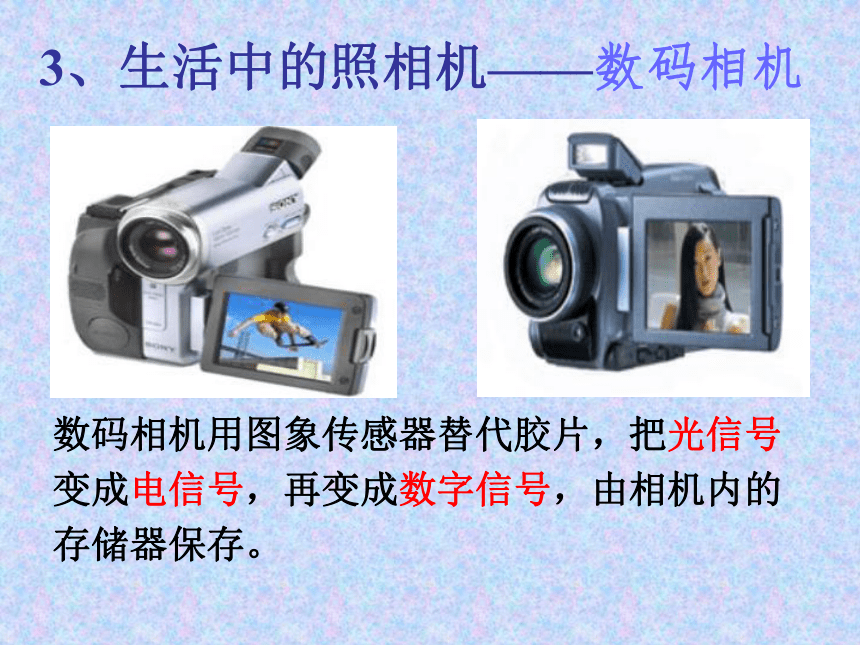

2、照相机成像的特点:倒立、缩小的实像2、照相机的原理3、生活中的照相机——数码相机数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存。二、投影仪1、投影仪的构造投影片镜头平面镜2、投影仪的原理 ABA‘B‘ 投影仪的镜头相当于一个凸透镜,屏幕相当于光屏
投影仪成像特点:倒立、放大的实像 1、平面镜在这里有什么作用?
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
2、我们在屏幕上要看到正立的像投影片应该怎么放?
投影片要倒放ABA‘B‘3、投影仪的使用三、放大镜2、放大镜成像的特点:
正立、放大的虚像。1、放大镜实质就是一个凸透镜照相机 投影仪(幻灯机)放大镜像的特点:倒立、放大、实像;物距< 像距 物像异侧像的特点:倒立、缩小、实像;物距 >像距 物像异侧像的特点:正立、放大、虚像;物像同侧小结:四、实像和虚像实像:是实际光线会聚而形成的,能呈现在光屏上. 例如:虚像:是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像.照相机的像投影仪的像“眼睛受骗”课堂练习1.下列不是透镜在生活中的应用的是
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实象的是: A.照相机 B.投影仪 C.放大镜 D.平面镜
3.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是: A.人参的实物 B.等大的像 C.放大的虚像 D.缩小的实像DBC4、从圆形装水的鱼缸侧面看缸中游动的鱼,所看到的像是 ( ) A.鱼的放大的虚像 B.鱼的等大的虚像 C.鱼的缩小的实像 D.实际的鱼
5.?下列说法正确的是( ) A.眼睛不能直接看到虚像 B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像AD6、清晨,小草的露珠下面的叶脉看起来比较大,这是露珠产生了____镜的功能,形成了放大的____像,这是由于光的____射现象的结果。
7、用放大镜观察指纹,看到的指纹是
(填“放大”或“缩小”),然后用放大镜观察窗外的树,可以看到树的
的像。凸透虚折放大的缩小课堂作业:1、在照相机的底片上成 、 的 像。
2、在幻灯机的银幕上成 、 的 像。
3、一瓶杨梅罐头从侧面看上去,每个杨梅都变大了,我们看到的是 、 的 像,圆形的罐头和水共同组成了 镜。
4、完成下列各图的光路图再 见
