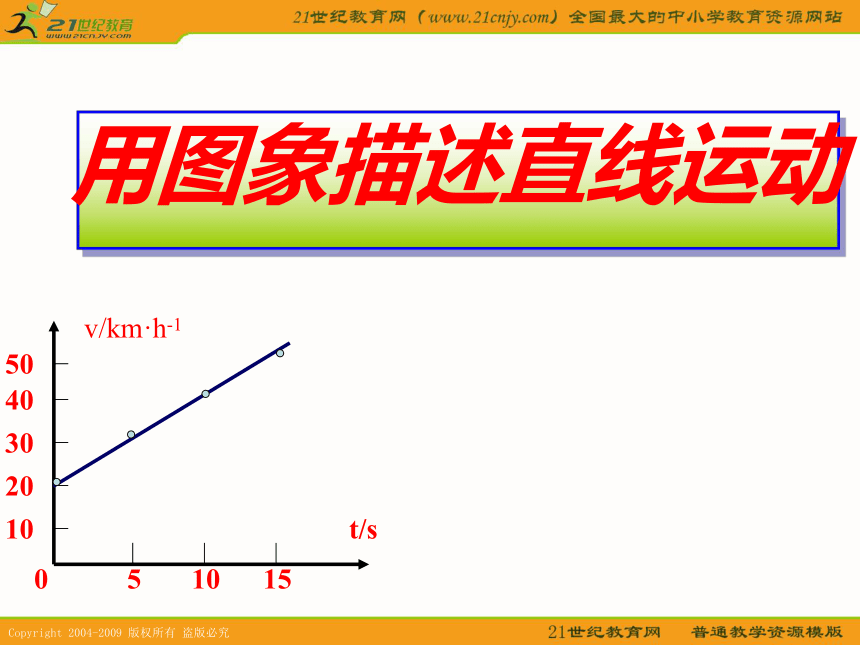

（粤教版必修1）物理： 16用图象描述直线运动（课件）

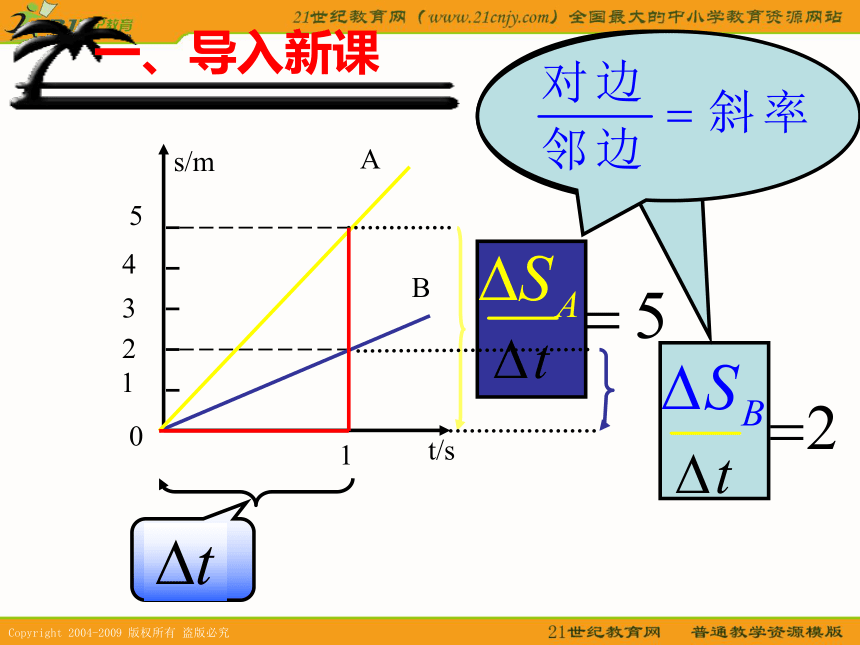

课件24张PPT。用图象描述直线运动速度和时间的关系小结例题导入新课匀速直线运动的速度和时间的图象 匀变速直线运动的速度与时间的图象 非匀变速直线运动 一、导入新课AB小结：

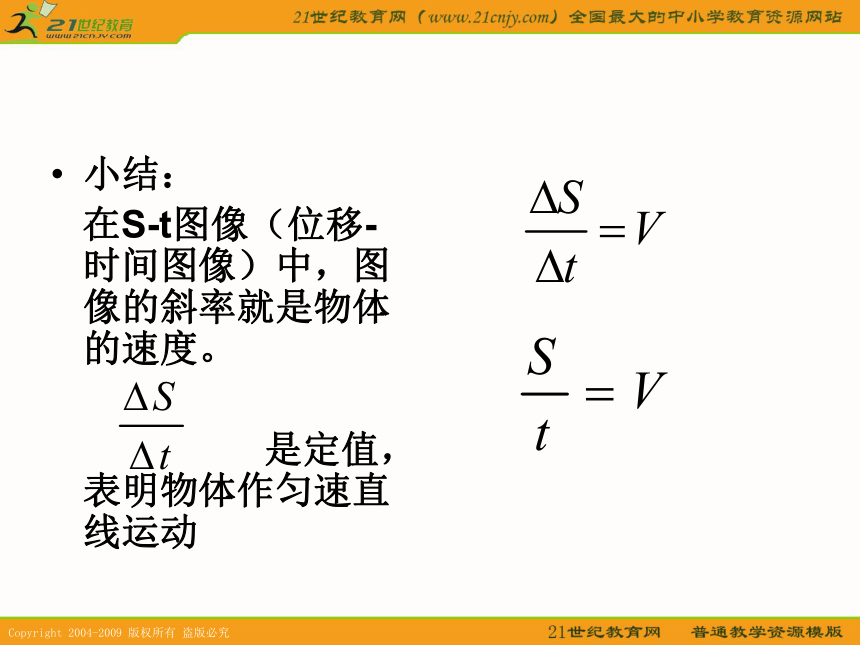

在S-t图像（位移-时间图像）中，图像的斜率就是物体的速度。

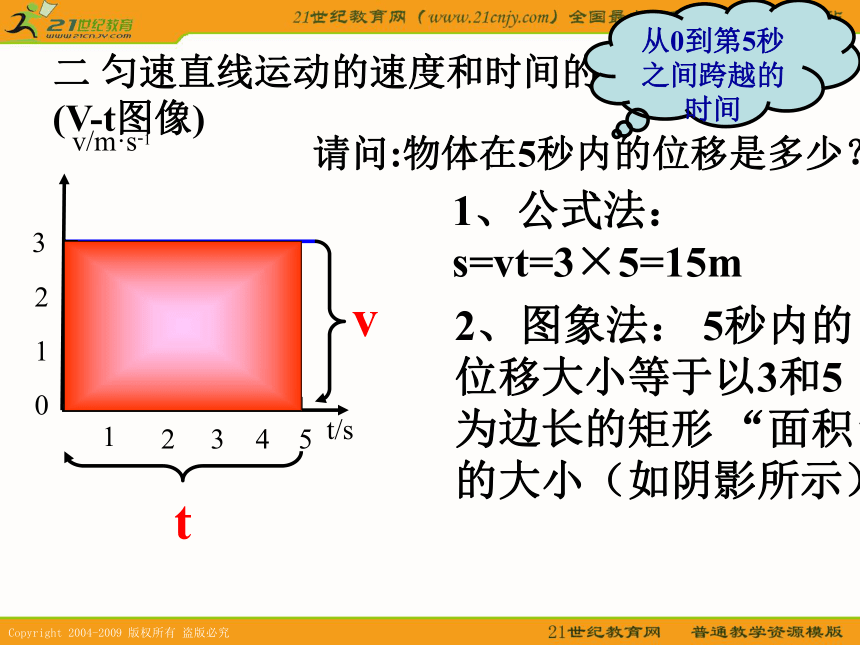

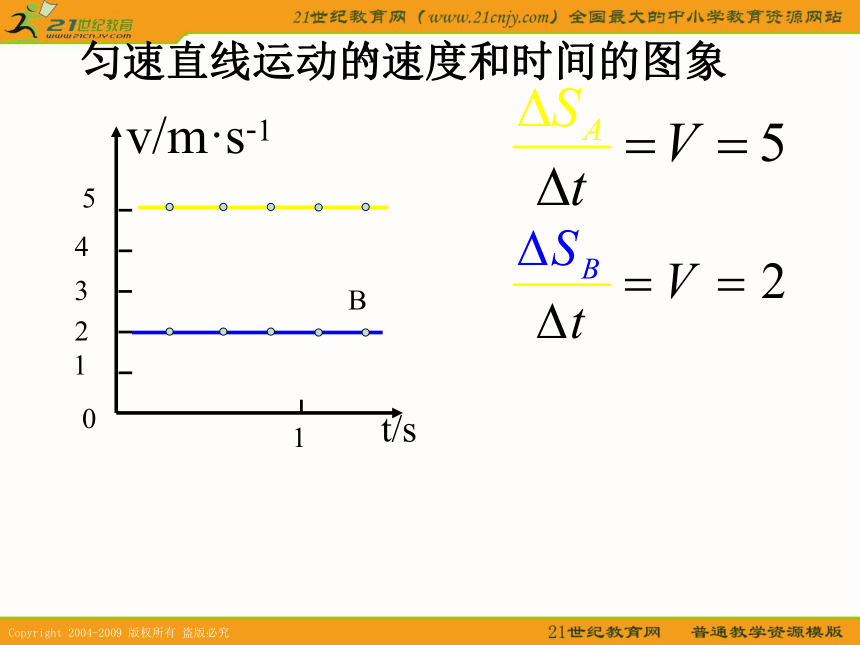

是定值，表明物体作匀速直线运动 匀速直线运动的速度和时间的图象v/m·s-1t/s013212345请问:物体在5秒内的位移是多少？1、公式法：s=vt=3×5=15m二 匀速直线运动的速度和时间的图象

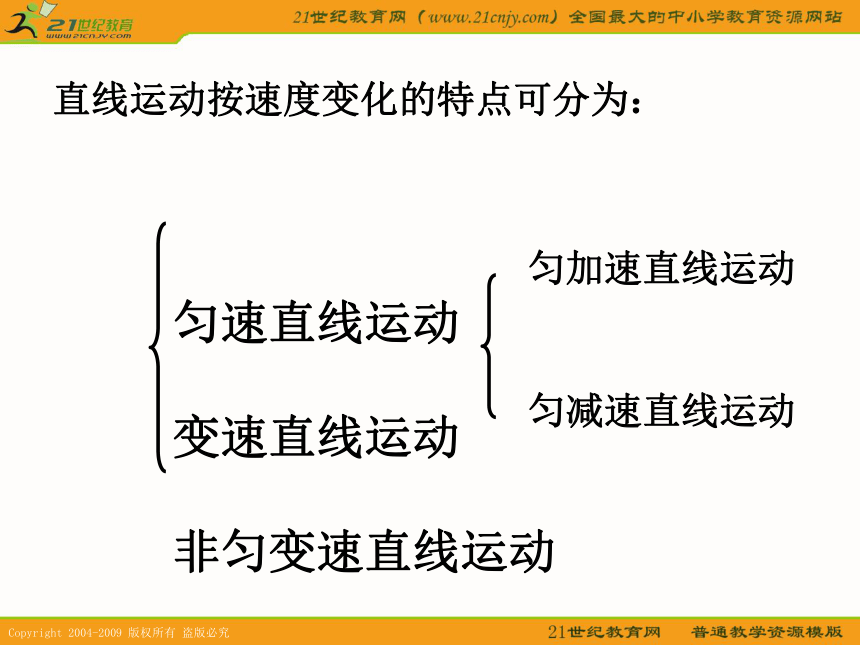

(V-t图像)2、图象法： 5秒内的位移大小等于以3和5为边长的矩形 “面积”的大小（如阴影所示） 从0到第5秒之间跨越的时间tv1、匀速直线运动的 v-t图象的特点：2、从匀速直线运动的 v-t图象可获得的物理信息:A 一条平行于t轴的直线，直线与纵轴（v）的截距表示速度的大小 。2、可求某一段时间内的位移1、可知道任一时刻速度的大小和方向.小结：匀速直线运动 变速直线运动 非匀变速直线运动直线运动按速度变化的特点可分为：
匀加速直线运动匀减速直线运动2、匀变速直线运动的定义 在变速直线运动中，如果在相等的
时间内速度的增加相等，这种运动就叫

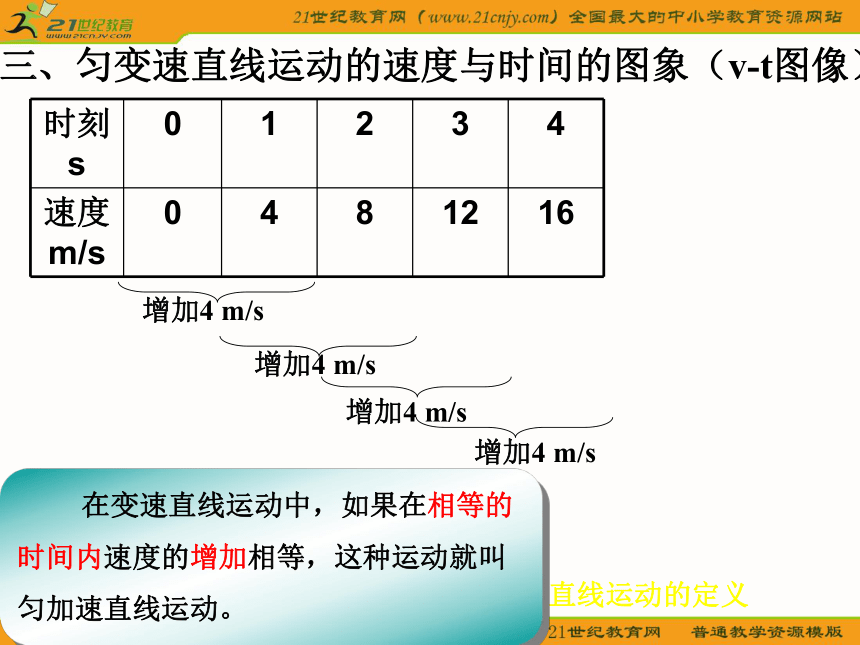

匀加速直线运动。三、匀变速直线运动的速度与时间的图象（v-t图像） 增加4 m/s增加4 m/s增加4 m/s增加4 m/s 在变速直线运动中，如果在相等的
时间内速度的减少相等，这种运动就叫
匀减速直线运动。减少4 m/s减少4 m/s减少4 m/s减少4 m/s匀变速直线运动 在变速直线运动中，如果在相等的
时间内速度的改变相等，这种运动就叫
匀变速直线运动。匀加速直线运动匀减速直线运动3、匀变速直线运动的 v-t图象特点： 一条倾斜的直线，该直线与纵轴的交点表示t=0时刻的初速度。t匀减速减少9m/s减少9m/s减加9m/s=斜率 a=2m/s2a=-2m/s2匀加速直线运动的“时间-速度”图像的
斜率=加速度t/sv/m·s-1匀速直线运动匀变速直线运动(2)、可以知道任一瞬时速度所对应的时刻4、从匀变速直线运动的v-t图象可获得的物理信息:(1)、可以知道任一时刻所对应的瞬时速度(3)、可以知道一段时间间隔内的位移大小。t/sv/m·s-1四、非匀变速运动 五、例题 1、讨论屏幕显示的v-t图象，说出物体在这1min内各阶段的运动情况.并求出物体在1min内的总位移。 S=10×30／2+（40-10）×30+（60-40）×30／2=1350m 2、 讨论屏幕显示的s-t 图象，说出物体在这1min内各阶段的运动情况.并画出物体在1min内的相应v-t 图象。 六、小 结（六）课堂小结
物体的运动匀速直线运动匀变速直线运动匀加速直线运动
匀减速直线运动非匀变速运动
