（新人教版必修2）物理：5.4《实验：研究平抛运动》课件

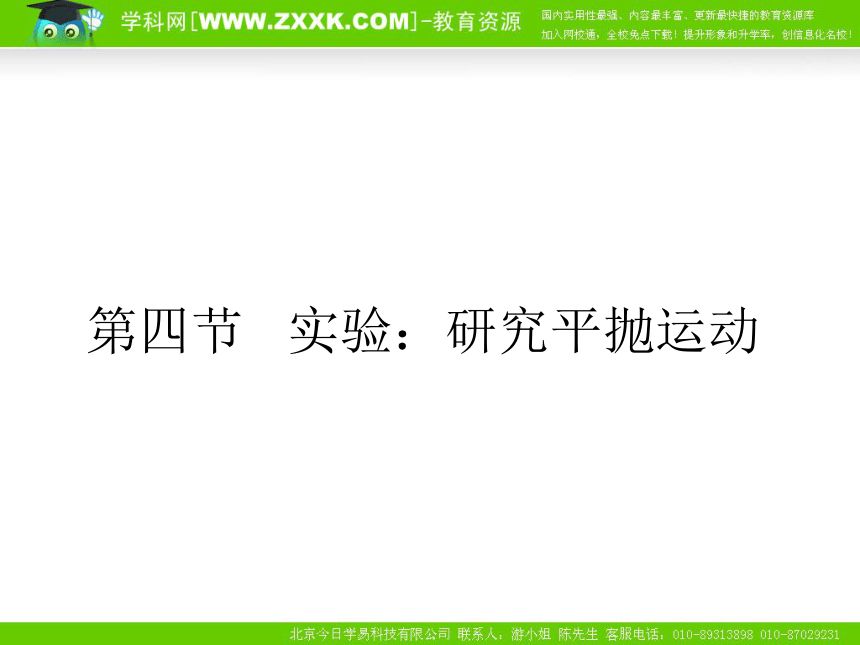

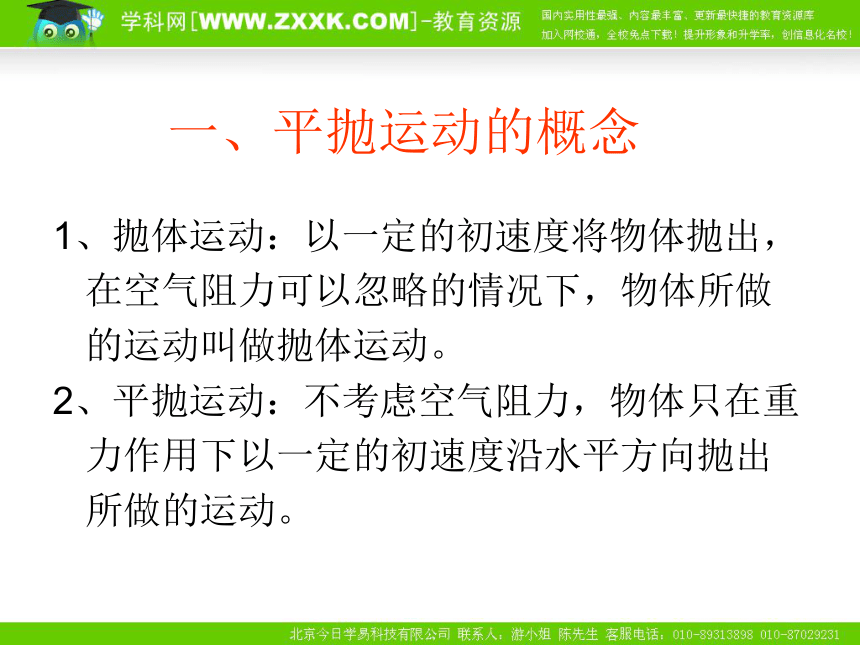

课件12张PPT。第四节 实验：研究平抛运动一、平抛运动的概念1、抛体运动：以一定的初速度将物体抛出，在空气阻力可以忽略的情况下，物体所做的运动叫做抛体运动。
2、平抛运动：不考虑空气阻力，物体只在重力作用下以一定的初速度沿水平方向抛出所做的运动。

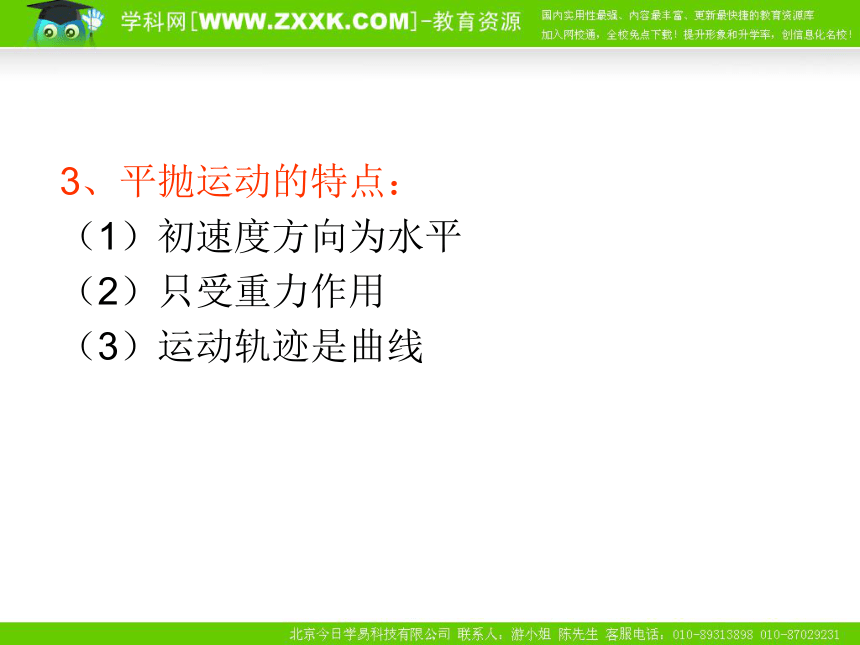

3、平抛运动的特点：
（1）初速度方向为水平　　　
（2）只受重力作用
（3）运动轨迹是曲线 二、平抛运动竖直方向运动规律结论：平抛运动在竖直方向上的分运动是自由落体运动。竖直方向：初速度为0，只受重力探究思路：

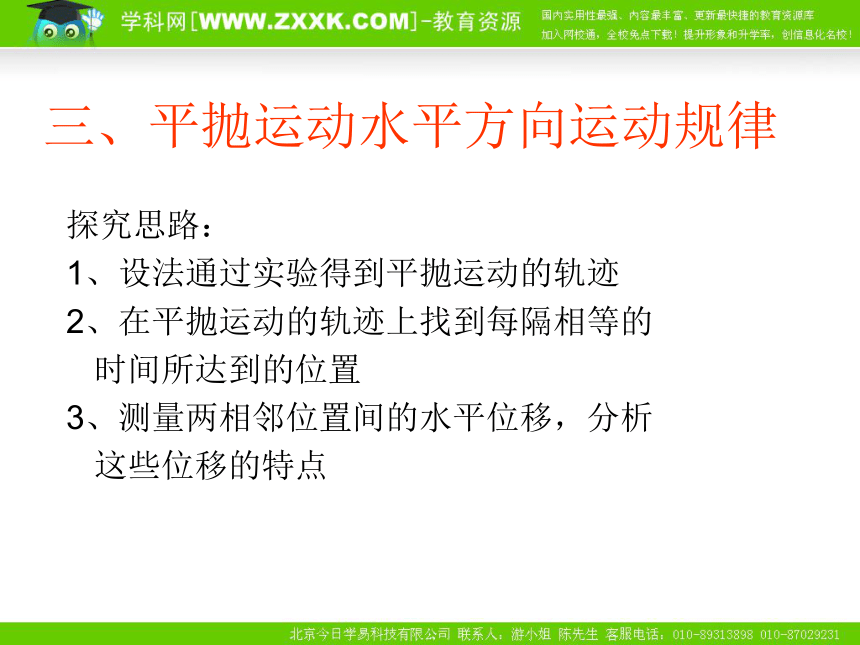

1、设法通过实验得到平抛运动的轨迹
2、在平抛运动的轨迹上找到每隔相等的
时间所达到的位置
3、测量两相邻位置间的水平位移，分析

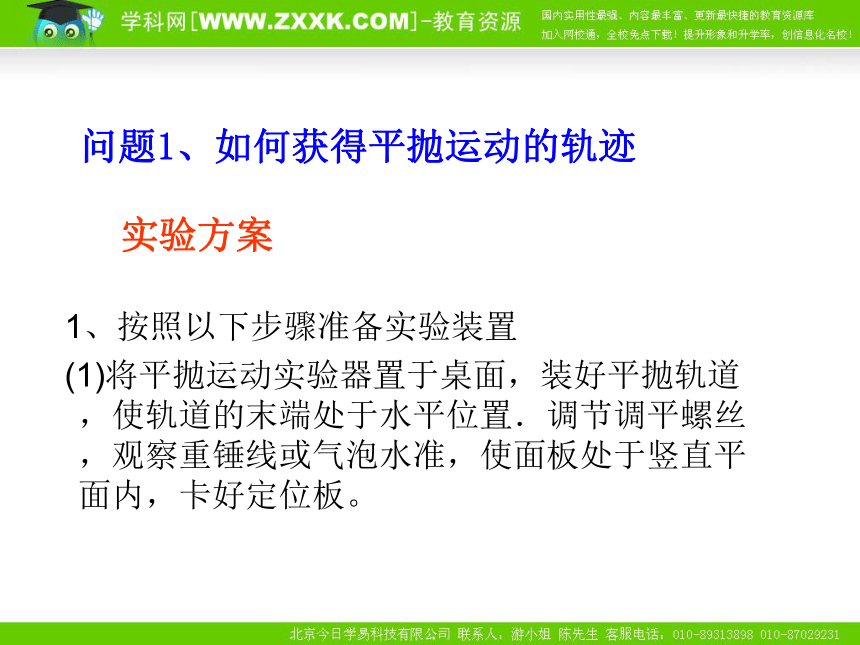

这些位移的特点三、平抛运动水平方向运动规律 1、按照以下步骤准备实验装置
(1)将平抛运动实验器置于桌面，装好平抛轨道，使轨道的末端处于水平位置．调节调平螺丝，观察重锤线或气泡水准，使面板处于竖直平面内，卡好定位板。实验方案问题1、如何获得平抛运动的轨迹 (2)将描迹记录纸衬垫一张复写纸或打字蜡纸，紧贴记录面板用压纸板固定在面板上，使横坐标x轴在水平方向上，纵坐标y轴沿竖直方向向下(若用白纸，可事先用铅笔在纸上画出x、y坐标轴线)，并注意使坐标原点的位置在平抛物体(钢球)的质心(即球心)离开轨道处．
(3)把接球挡板拉到最上方一格的位置。 2、将定位板定在某一位置固定好。钢球紧靠定位板释放，球沿轨道向下运动，以一定的初速度由轨道的平直部分水平抛出。3、下落的钢球打在向面板倾斜的接球挡板上，同
时在面板上留下一个印迹点．
4、再将接球挡板向下拉一格，重复上述操作方法，
打出第二个印迹点，如此继续下拉接球挡板，直至
最低点，即可得到平抛的钢球下落时的一系列迹点
5、变更定位板的位置，即可改变钢球平抛的初速
度，按上述实验操作方法，便可打出另一系列迹点
6、取下记录纸，将各次实验所记录的点分别用平
滑曲线连接起来，即可得到以不同的初速度做平抛
运动的轨迹图线。竖直方向有问题2：如何根据从平抛运动轨迹上找到 每隔相等时间所到达的位置？三、平抛运动水平方向运动规律结论：平抛运动在水平方向上的分
运动是匀速直线运动水平方向：初速度为v0，不受外力本节小结一、平抛运动的特点：
1、初速度方向为水平　　　
2、只受重力作用
3、运动轨迹是曲线
二、平抛运动的分解
竖直方向：自由落体运动
水平方向：匀速直线运动
三、运动性质：匀变速曲线运动
