沪粤版八年级上册《第3章光和眼睛》单元测试（含答案）

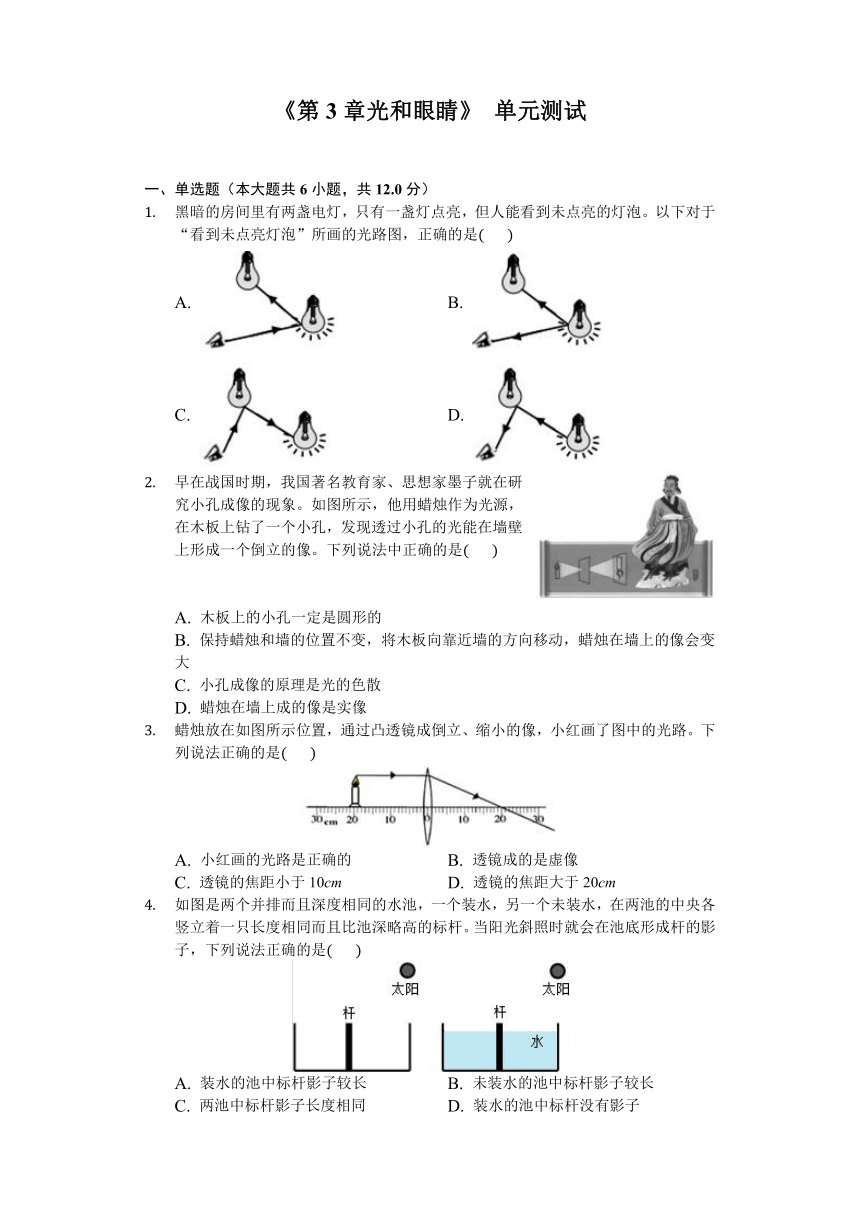

《第3章光和眼睛》 单元测试


一、单选题（本大题共6小题，共12.0分）
黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是　　
A. B.
C. D.
早在战国时期，我国著名教育家、思想家墨子就在研究小孔成像的现象。如图所示，他用蜡烛作为光源，在木板上钻了一个小孔，发现透过小孔的光能在墙壁上形成一个倒立的像。下列说法中正确的是　　


A. 木板上的小孔一定是圆形的
B. 保持蜡烛和墙的位置不变，将木板向靠近墙的方向移动，蜡烛在墙上的像会变大
C. 小孔成像的原理是光的色散
D. 蜡烛在墙上成的像是实像
蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路。下列说法正确的是　　
A. 小红画的光路是正确的 B. 透镜成的是虚像
C. 透镜的焦距小于10cm D. 透镜的焦距大于20cm
如图是两个并排而且深度相同的水池，一个装水，另一个未装水，在两池的中央各竖立着一只长度相同而且比池深略高的标杆。当阳光斜照时就会在池底形成杆的影子，下列说法正确的是　　
A. 装水的池中标杆影子较长 B. 未装水的池中标杆影子较长
C. 两池中标杆影子长度相同 D. 装水的池中标杆没有影子
对图中所示光现象的描述正确的是　　

A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B. 图乙中，人配戴的凹透镜可以矫正远视眼
C. 图丙中，光的色散现象说明白光是由各种色光混合而成的
D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的
如图所示，竖直放置的不透光物体?足够大中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高。遮住透镜的下半部分，则该光具组中，物体AB的成像情况是　　
A. 两个实像，一个虚像 B. 一个实像，两个虚像
C. 只有一个虚像 D. 只有一个实像
二、填空题（本大题共7小题，共14.0分）
小海在家中做“研究光的传播”实验，在玻璃缸中盛上请水，沿缸壁轻轻注入浓糖水，从侧壁水平照射激光，看到缸内光的路线如图所示，这属于光的______选填“反射”、“折射”或“色散”现象。当搅拌缸中的水后，观察到光的路线呈直线，说明光沿直线传播的条件是______。
G20杭州峰会期间，晚会最忆是杭州美轮美奂。如图所示，扇形光电背景与水中倒影完美结合，这是光的______现象，成的是等大的______选填“实”或“虚”像。




将一张红色透明玻璃片和一张绿色透明玻璃片部分重叠，然后放在一张白色纸板上面，如图所示，若太阳光照射到玻璃片上，在白色纸板上的甲区域主要呈现的颜色是______，乙区域主要呈现的颜色是______。




在研究光的折射规律时，小明让一束激光沿白纸板照射，把手指头放于S点时刚好接收到红色的亮点。然后将玻璃砖放于白纸板上，激光经玻璃砖向右侧照射，如图所示。他将手指头放于______选填“A点”“B点”或“S点”才可能接收到红色的亮点。
如图，人眼在A处看见河里B处有一条鱼，若从A处射出一束激光能照射到鱼的身上，则激光应向B点射出，因为光折射时遵循______的规律。





盛有清水的封闭试管水平放置，内有一较大的空气泡，如图所示，阳光垂直照射试管，在空气泡下方的白纸上。出现一椭圆形的“阴影”，“阴影”形成的原因是______，______阳光透过试管的其它部分。会在白纸上形成______。
由于我们人眼观察物体是有限的，所以要借助不同的光学仪器来帮忙。如我们观察细胞的构造时，要用的仪器是______；我们观察很远的地方时，要用的仪器是______。选填“望远镜”或“显微镜”
三、实验探究题（本大题共3小题，共18.0分）
如图所示，F和为凸透镜的焦点，P和到凸透镜的距离为二倍焦距。

保证蜡烛、凸透镜的位置不变，应将光屏向______选填“左”或“右”移动，才能在光屏上得到清晰倒立的______选填“放大”或“等大”或“缩小”的实像。
若将图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是______选填“近”或“远”视眼，需要配戴一个焦距合适的______选填“凹”或“凸”透镜才能加以矫正。
某同学在做“探究平面镜成像”的实验时，将一块玻璃竖直放在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前有蜡烛A进行观察，如图所示。在此实验中：
选择玻璃板代替平面镜进行实验，目的是便于确定像的______。选取两段完全相同的蜡烛是为了比较像与物的______关系。
实验中刻度尺的作用是便于比较像与物到镜面的______是否相等。
在寻找蜡烛A的像时，若用光屏代替蜡烛B，在玻璃板后面观察光屏，将______选填“能”或者“不能”观察到蜡烛A的像，这说明平面镜成的是______像。选填“实验”或“虚”
在“探究凸透镜成像规律”的实验中：
将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，使蜡烛、凸透镜和光屏的中心大致在______。
按要求进行观察和测量，并将观测情况记录在表中透镜焦距．
?实验序号 ?物距 ?像距 ?像的性质
?1 ?30 ?15 ?倒立、缩小、实像
?2 ?20 ?20 ?倒立、等大、实像
?3 ?18 ?23 ?倒立、放大、实像
?4 ?15 ? ?倒立、放大、实像
?5 ?6 ? ?正立、放大、虚像

根据表中信息，试判断：当物距时，成倒立、______的实像；
根据折射现象中光路是______的，得出第4次实验的像距______cm；
第5次实验，要观察到正立、放大的虚像，眼睛应与蜡烛在凸透镜的______选填“同”或“异”侧；
通过对实验数据的分析可得出，______倍焦距处是放大与缩小的实像的分界点。
四、作图题（本大题共2小题，共16.0分）
竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币如图中点A所示，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。













如图所示是照相机的原理图，是AB的像。请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。









答案

1. D 2. D 3. C 4. B 5. C 6. D
7. 折射；同一种均匀介质??
8. 反射；虚??
9. 红色；黑色??
10. A点??
11. 光路可逆??
12. 气泡与周围的水组成凹透镜；凹透镜对光具有发散作用；一条与试管平行的亮线??
13. 显微镜；望远镜??
14. 左；缩小；近；凹??
15. 位置；大小；距离；不能；虚??
16. 同一高度上；缩小；可逆；30；异；2??
17. 解：硬币A反射的光线经平面镜反射后，进入了人眼，人看到了硬币A在平面镜中的虚像；
先作出点A关于平面镜的对称点，然后连接和小女孩的眼睛，连线与平面镜的交点为入射点，连接AO即为入射光线，O和小女孩眼睛的连线即为反射光线，并标出光的传播方向，如图所示：
。??
18. 解：平行于主光轴的光线折射光线通过像点画，与主光轴的交点为凸透镜的焦点，标出符号F，如图：
??
