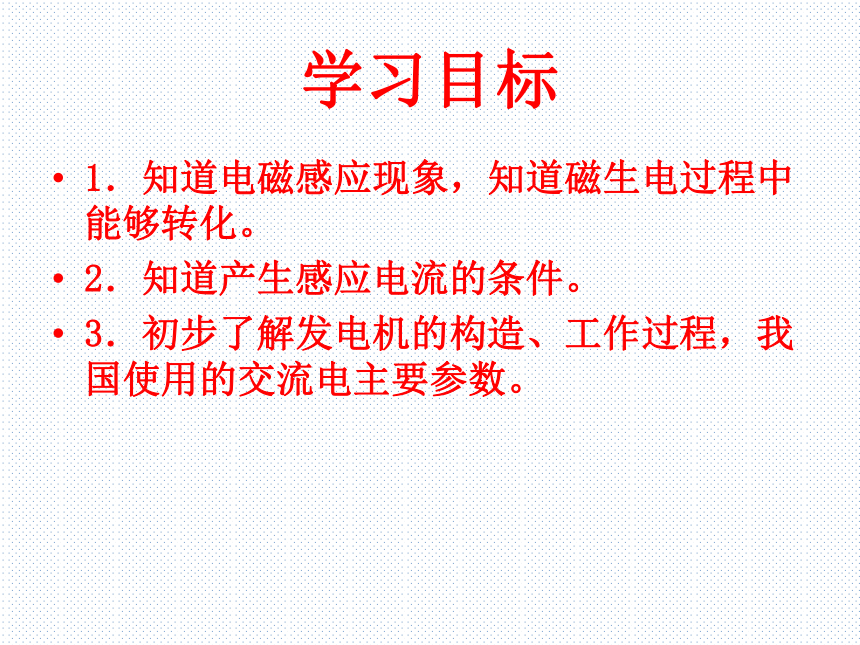

课件32张PPT。第五节磁 生 电学习目标1.知道电磁感应现象,知道磁生电过程中能够转化。
2.知道产生感应电流的条件。
3.初步了解发电机的构造、工作过程,我国使用的交流电主要参数。温故而知新1、磁对电的作用实验结论:__________________________________。2、通电导体在磁场中的受力方向:(1)_____________(2)4、通电导体在磁场中运动是将___能转化为

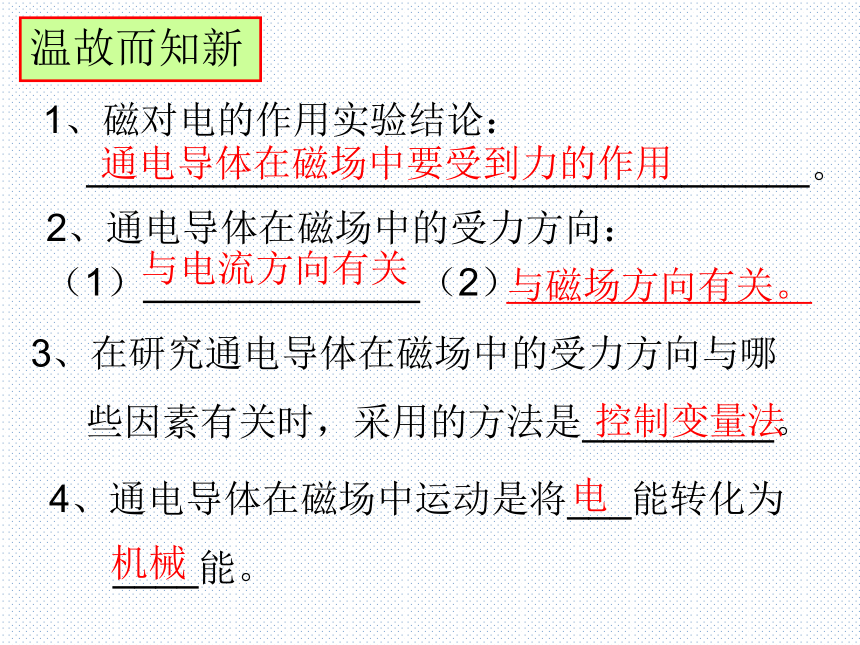

____能。通电导体在磁场中要受到力的作用与电流方向有关与磁场方向有关。电机械3、在研究通电导体在磁场中的受力方向与哪

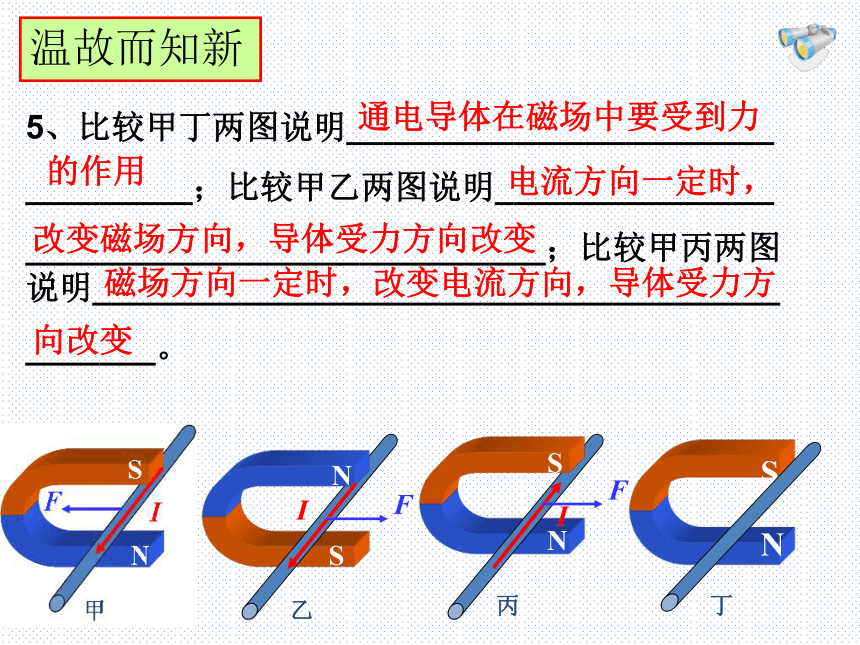

些因素有关时,采用的方法是_________。控制变量法5、比较甲丁两图说明_______________________
_________;比较甲乙两图说明_______________
____________________________;比较甲丙两图说明_____________________________________

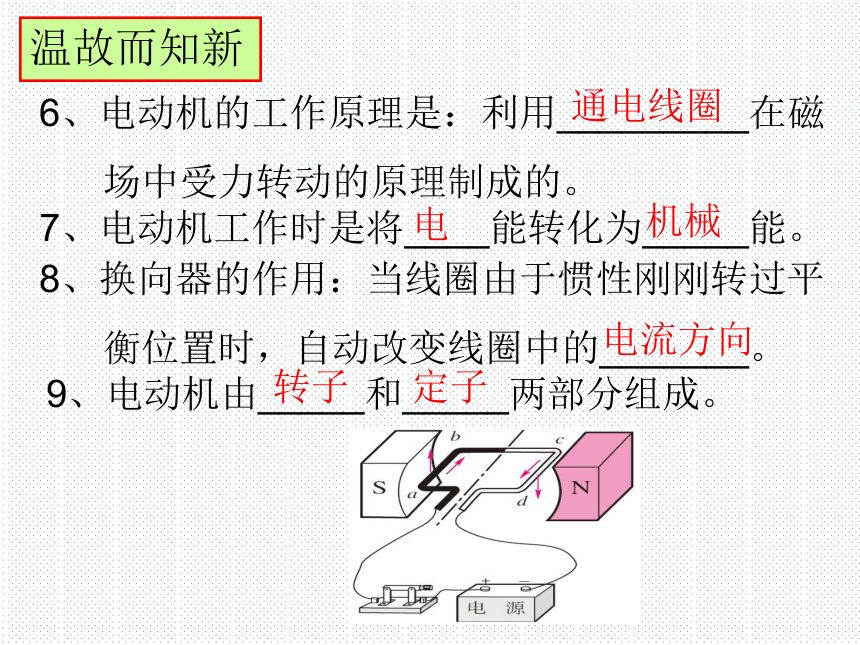

_______。丁温故而知新通电导体在磁场中要受到力的作用电流方向一定时,改变磁场方向,导体受力方向改变磁场方向一定时,改变电流方向,导体受力方向改变6、电动机的工作原理是:利用_________在磁
场中受力转动的原理制成的。7、电动机工作时是将____能转化为_____能。8、换向器的作用:当线圈由于惯性刚刚转过平
衡位置时,自动改变线圈中的_______。9、电动机由_____和_____两部分组成。通电线圈电机械电流方向转子定子温故而知新 英国物理学家法拉第在10年中做了多次探索,1831年终于取得突破,发现了利用磁场产生电流的条件和规律。 根据这个发现,后来发明了发电机,使人类大规模用电成为可能,开辟了电气化的时代。 法拉第(MichaelFaraday,

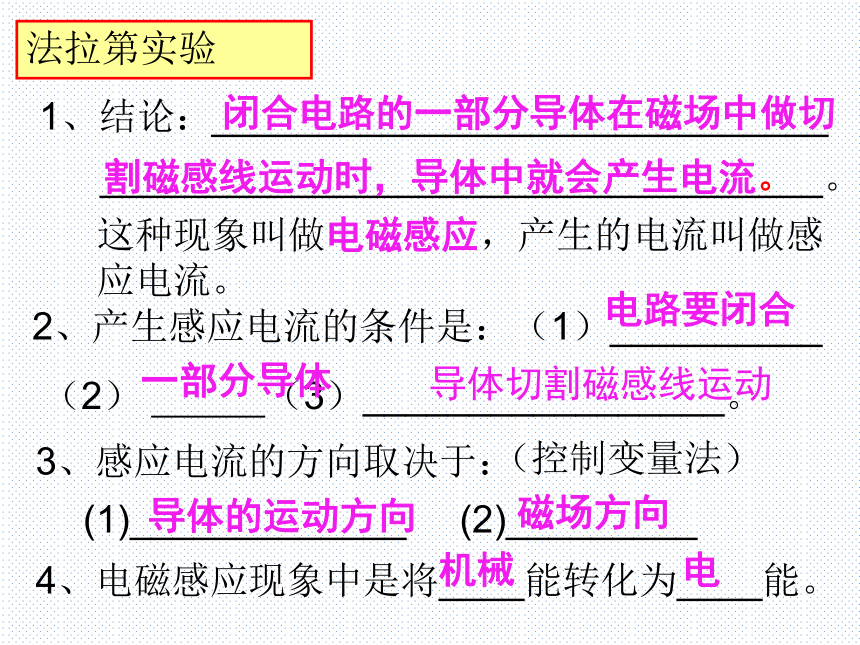

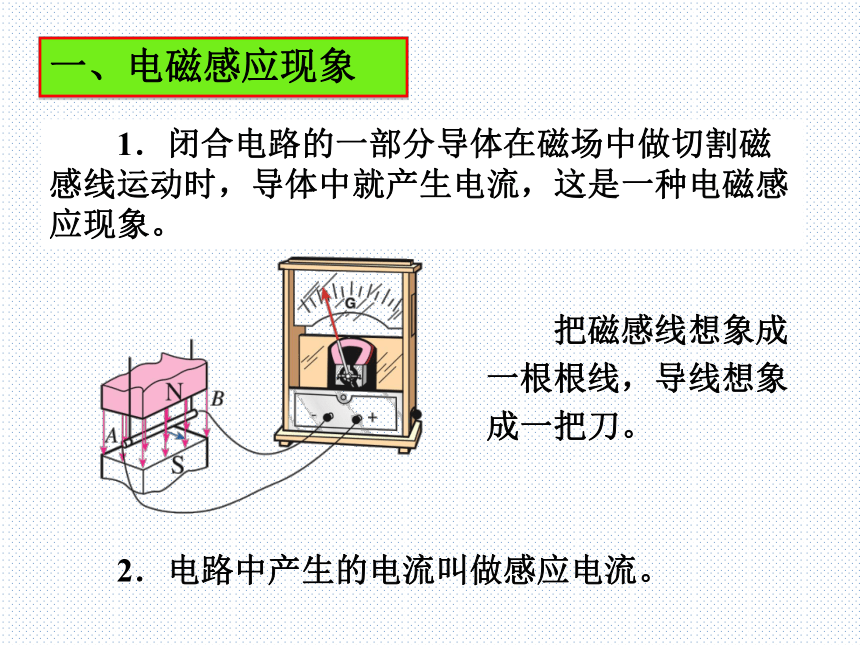

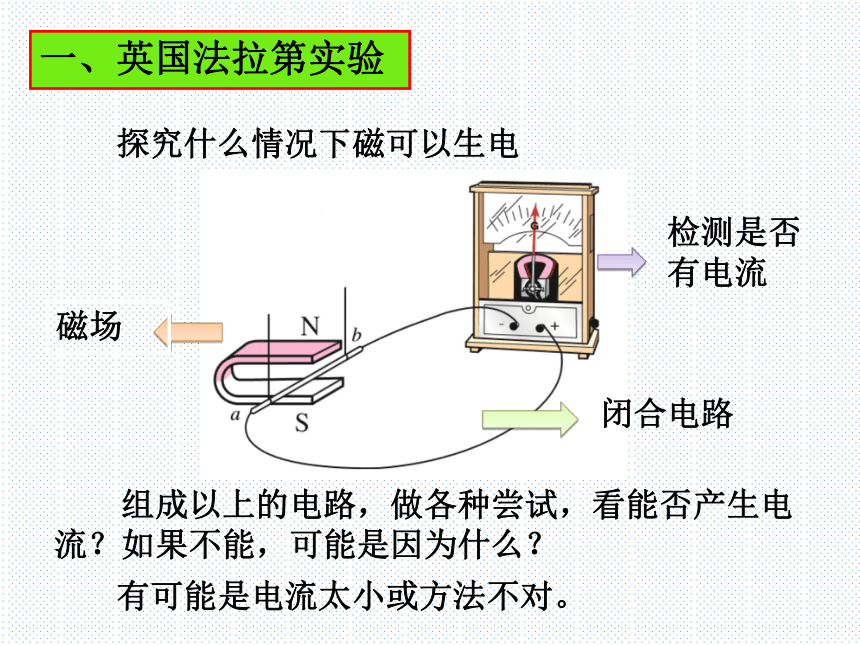

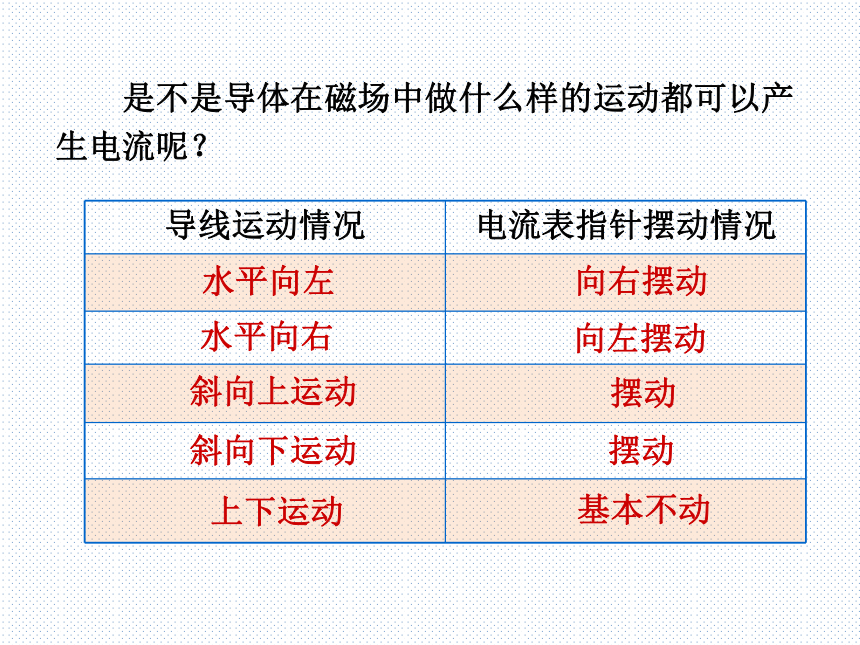

1791—1867),英国物理学家、化学家。 探究什么情况下磁可以生电磁场检测是否有电流闭合电路 组成以上的电路,做各种尝试,看能否产生电流?如果不能,可能是因为什么? 有可能是电流太小或方法不对。一、英国法拉第实验水平向左向右摆动向左摆动摆动摆动基本不动水平向右斜向上运动斜向下运动上下运动 是不是导体在磁场中做什么样的运动都可以产生电流呢? 把磁感线想象成一根根线,导线想象成一把刀。 1.闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这是一种电磁感应现象。 2.电路中产生的电流叫做感应电流。一、电磁感应现象法拉第实验1、结论:_______________________________________________________________。闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生电流。这种现象叫做电磁感应,产生的电流叫做感应电流。2、产生感应电流的条件是:(1)__________

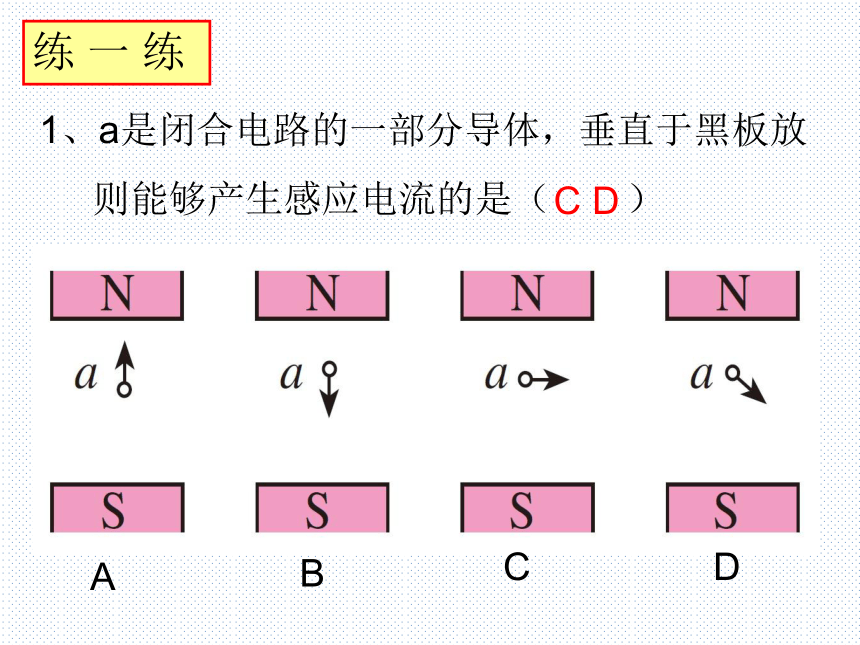

(2) (3)_________________。电路要闭合导体切割磁感线运动3、感应电流的方向取决于:(1)_____________ (2)_________导体的运动方向磁场方向(控制变量法)4、电磁感应现象中是将____能转化为____能。电机械一部分导体练 一 练1、a是闭合电路的一部分导体,垂直于黑板放

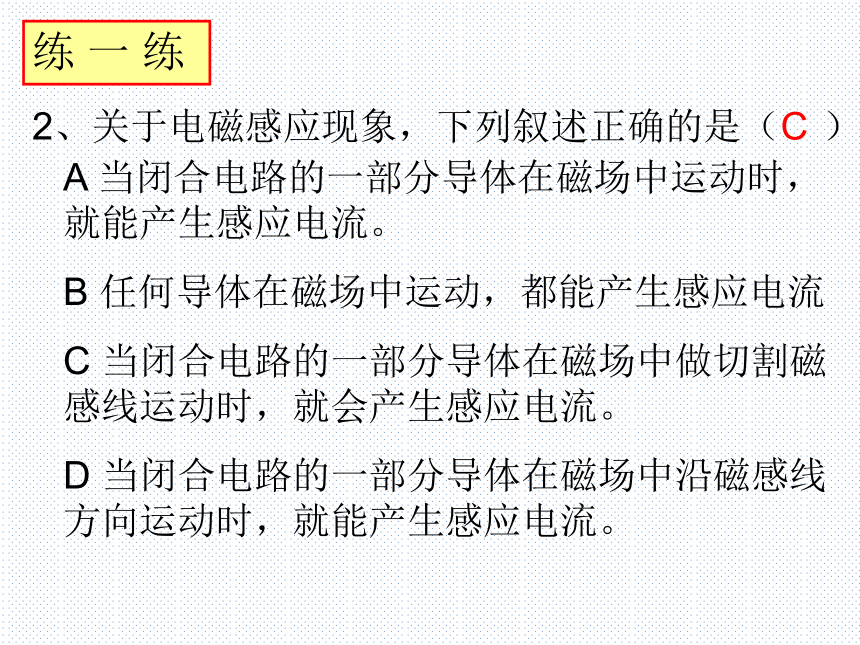

则能够产生感应电流的是( )C DABCD练 一 练2、关于电磁感应现象,下列叙述正确的是( )A 当闭合电路的一部分导体在磁场中运动时,就能产生感应电流。
B 任何导体在磁场中运动,都能产生感应电流
C 当闭合电路的一部分导体在磁场中做切割磁感线运动时,就会产生感应电流。
D 当闭合电路的一部分导体在磁场中沿磁感线方向运动时,就能产生感应电流。C练 一 练3、如图所示,在“探究导体在磁场中运动时产生感应电流的条件”实验中,能产生感应电流的操作是( )AA.让导体AB沿水平方向左右运动
B.让导体AB沿竖直方向上下运动
C.让导体AB静止在蹄形磁铁内
D.让蹄形磁铁沿竖直方向上下运动N垂直屏幕
向外运动4、下面的四个图中那些不会产生感应电流( )(图中小圆表示闭合导体的一部分)ABCDBD电磁感应现象的应用变压器不用电手电筒发电机的原理图(1)观察手摇发电机的构造;(2)观察发电机对小灯泡亮度的影响。 2、发电机发出的电流的____________是变化的。二、发电机1、发电机的工作原理是______________。电磁感应现象大小和方向4、发电机是将______能转化为____能。机械电3、发电机产生的是交流电 (1)发电机的构造
发电机由转子和定子两部分组成。
大型发电机一般采用磁极旋转的方式来发电。大型发电机安装转子2.发电机工作原理 小型发电机采用线圈转动,磁场不动的方式;大型发电机采用线圈不动,磁场转动的方式,因为大型发电机的电流大,电刷与滑环间容易产生电火花,很不安全,故采用旋转磁极的方式发电。包括磁极、线圈、铜环、电刷等。 (2)工作原理 当线圈在前半周转动时,电流表指针偏转,表明电路中产生了电流;当线圈在后半周转动时,切割磁感线方向相反,电流表指针偏转方向相反。铜环电刷 发电机的工作过程当ab向下cd向上运动,做切割磁感线运动,有感应电流,ab边电流方向从a→b。当ab转过平衡置,ab向上运动,cd向下运动,做切割磁感线运动,ab边的电流方向从b→a。从发电机工作过程我们能看出,线圈转动一周,电流方向变化两次。(3)发电机发电的过程是其他形式能转化为电能的过程。【例题】如图所示,为发电机的工作原理图,下列说法中正确的是( B )A.发电机的基本原理是通电导体在磁场中受力的作用
B.发电机的基本原理是电磁感应
C.线圈在转动过程中,感应电流的大小不变
D.线圈在转动过程中,感应电流的方向不变3.交变电流 线圈转动一周,电流方向变化两次,所发发电机发出的电流方向是周期性变化的,我们把周期性改变方向的电流叫交电流,简称交流。
在交流电流中,电流在每秒内周期性变化的次数叫做频率;频率的单位是赫兹,简称赫,符号为Hz,线圈转动一周所用的时间叫周期。
我国电网以交流供电,频率50赫兹。周期0.02S,电流方向在1秒内改变100次。 话筒的原理 作用:把振动的声音变成变化的电流。 原理:振动声音的运动在磁场中切割磁感线,这样线圈中就产生了变化的电流。【例题】扬声器和动圈式话筒的结构如图所示,它们工作时,①线圈运动能产生随着声音的变化而变化的电流;
②与膜片相连的线圈随之一起振动;
③人唱歌或说话产生的声音使膜片运动;
④变化的电流经过放大后,由扬声器还原为声音.
关于它们的原理是,排序正确的是( )A.①②③④ B. ③②①④ C.③①④② D.②①④③B知识点总结:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流。这种现象叫做电磁感应,产生的电流叫做感应电流。
磁场产生感应电流必须同时满足两个条件:
①具有闭合电路;? ②一部分导体在磁场中作切割磁感应线运动。
导体中感应电流的方向跟导体运动方向和磁感线方向有关。
在电磁感应现象中,机械能转化为电能。
发电机发电机的构造:由定子和转子组成,包括磁极、线圈、铜环、电刷等。发电机的工作过程: 线圈转动一周,电流方向变化两次。交变电流交变电流:大小和方向随时间变化的电流叫做交变电流, 简称交流。频率:电流在每秒内周期性变化的次数,叫做频率,频率的单位是赫兹。周期:线圈转动一周所用的时间,叫做周期。我国供生产和生活用的交流电周期是0.02秒,频率是50赫兹。即一秒内有50周期,电流方向变化100次。课堂练习1、如图所示是小明探究在“什么情况下磁可以生电”的实验装置,其中 能够使电流计指针发生偏转的是( )A.ab 不动,磁体上下移动 B.ab 不动,磁体左右移动 C.磁体不动,ab 上下移动 D.磁体与 ab 一起向右移动2、下列用电器中利用电磁感应原理工作的是( )?A.电烤箱 B.电铃 C.动圈式话筒 D.电风扇 BC3、关于电磁感应现象,下列说法正确的是( ) A.电磁感应现象中机械能转化为电能B.感应电流的方向只跟导体运动方向有关 C.感应电流的方向只跟磁场方向有关 D.导体在磁场中运动,就能产生感应电流 A4、如右图所示,要使流过灵敏电流计的电流反向,下列措施中可行的是( ) ①只将磁场反向 ②只将线圈的运动方向反向 ③同时将磁场和线圈的运动方向反向 ④增加磁铁的磁性或线圈匝数 A.①② B.②③ C.①③ D.①④ A谢谢
