课题：《电流的磁场》导学案
[学习目标]：
一、电流的磁效应:
二、电流磁场的方向:由安培定则（也叫右手螺旋定 则）确定
三、安培定则：内容分三种不同情况。
1、直线电流：
2、环形电流:
3、通电螺线管：
【课堂点拨与交流】
一、电流的磁效应
1.阅读教材交流讨论并回答下面两个问题
(1)简述人们发现电流磁效应的过程(2)发现电流磁效应有何意义
2、电流产生磁场
（1）奥斯特实验：如图
（2）现象：当导线有电流时，小磁针会发生 。
（3）电流的磁效应： 这个现象称为电流的磁效应。
二、电流磁场的方向
演示实验一：观察直线电流磁感线的形状.
使直导线穿过一块硬纸板，在硬纸板上均匀地撤一层细铁屑。轻敲硬纸板，同时给导线通电，细铁屑在磁场里被磁化，并在磁场作用下有规则地排列起来。这时细铁屑排列的形状显示出直线电流磁场磁感线的形状（图）
实验现象和结果分析：
从图乙可以看出，直线电流磁场的磁感线，是围绕导线的一些同心圆。如果用小磁针来判定磁场的方向，可以得到下述的安培定则。
1、安培定则（一）21世纪教育网

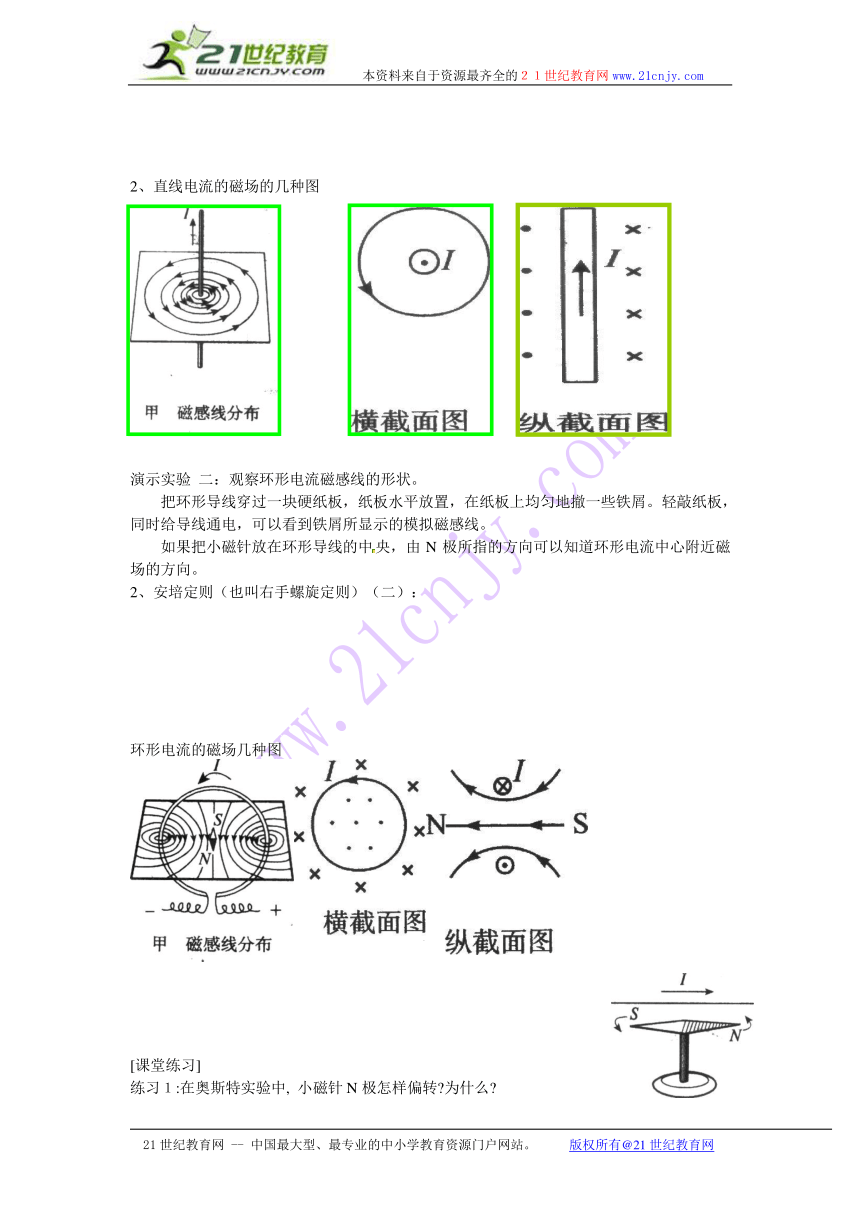

2、直线电流的磁场的几种图21世纪教育网
演示实验 二：观察环形电流磁感线的形状。
把环形导线穿过一块硬纸板，纸板水平放置，在纸板上均匀地撤一些铁屑。轻敲纸板，同时给导线通电，可以看到铁屑所显示的模拟磁感线。
如果把小磁针放在环形导线的中央，由N极所指的方向可以知道环形电流中心附近磁场的方向。
2、安培定则（也叫右手螺旋定则）（二）：
环形电流的磁场几种图
[课堂练习]
练习１:在奥斯特实验中, 小磁针N极怎样偏转 为什么
练习２：如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内 和右侧．当这些小磁针静止时，小磁针N 极的指向是………( )
A．a、b、c均向左
B．a、b、c均向右
C．a向左，b向右，c向右[来源:21世纪教育网]
D．a向右，b向左，c向右
3、下列关于磁场的说法中，正确的是( )
A、只有磁铁周围才存在磁场
B、磁场是假想的，不是客观存在的21世纪教育网
C、磁场是在磁极与磁极、磁极和电流发生作用时才产生
D．磁极与磁极，磁极与电流、电流与电流之间都是通过磁场发生相互作用
4、关于磁感线，下列说法中正确的是( )
A．磁感线上每一点的切线方向都跟该点的磁场方向一致
B．两条磁感线的空隙处不存在磁场
C．不同磁场形成的磁感线可以相交
D．磁感线是磁场中客观存在的、肉眼看不见的曲线
5、一条竖直放置的长直导线，通有由下向上的电流，在他正东方某处的磁场方向为( )
A．向东 B、向西
C、向南 D．向北21世纪教育网
6、一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，这一束粒子可能是 ( )
A．向右飞行的正离子束
B、向左飞行的负离子束
C、向右飞行的电子束
D、向左飞行的电子束
7、通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极) ( )
A．a B．b C．c D．d
8、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是 ( )
A．全向里
B．全向外
C．a向里，b、c向外
D．a、c、向外，b向里
【课后反思与小结】
一、电流的磁效应:
二、电流磁场的方向:由安培定则（也叫右手螺旋定 则）确定
三、安培定则：内容分三种不同情况。
1、直线电流：
2、环形电流:
3、通电螺线管：
N
