(新人教版选修3-1)物理：2.4《串联电路和并联电路》课件（7）

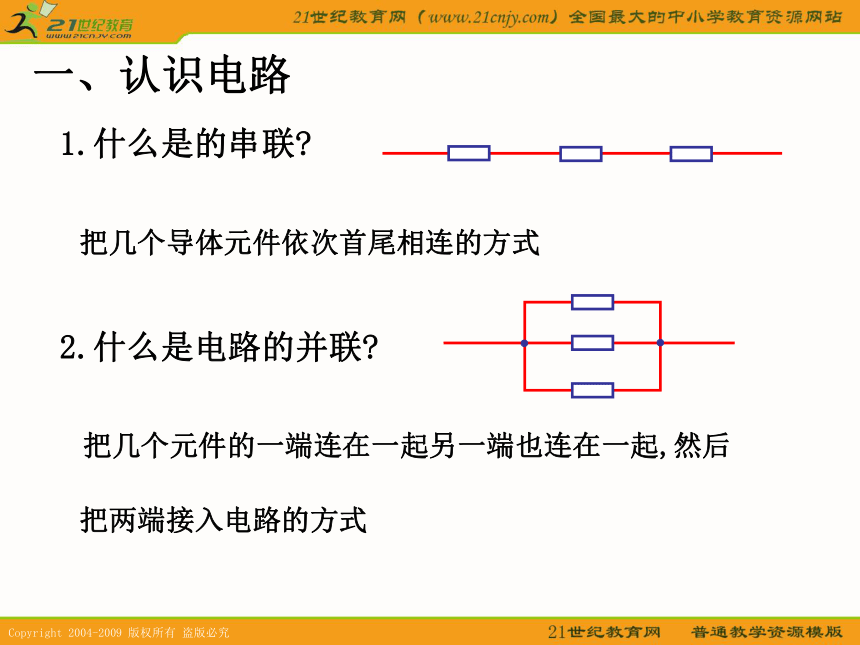

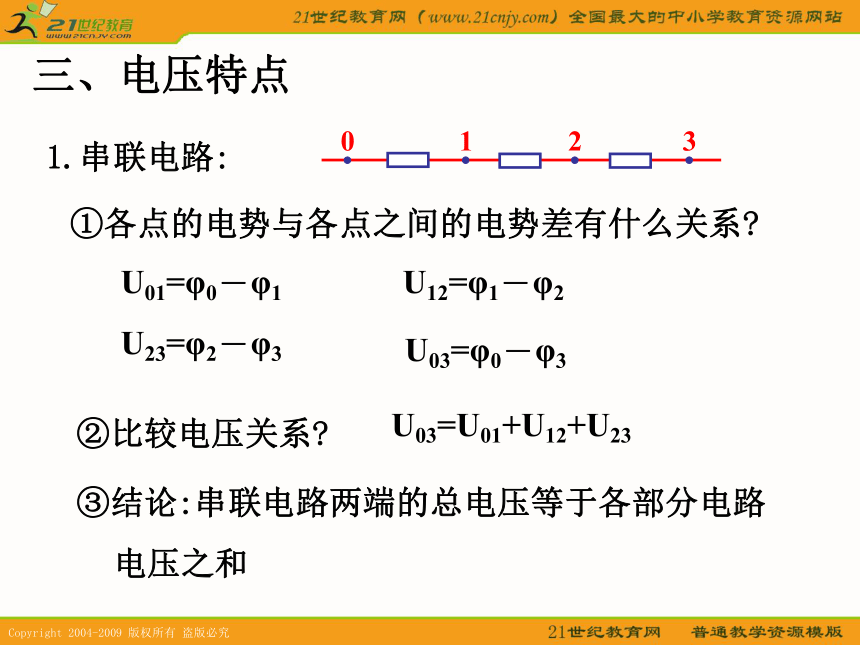

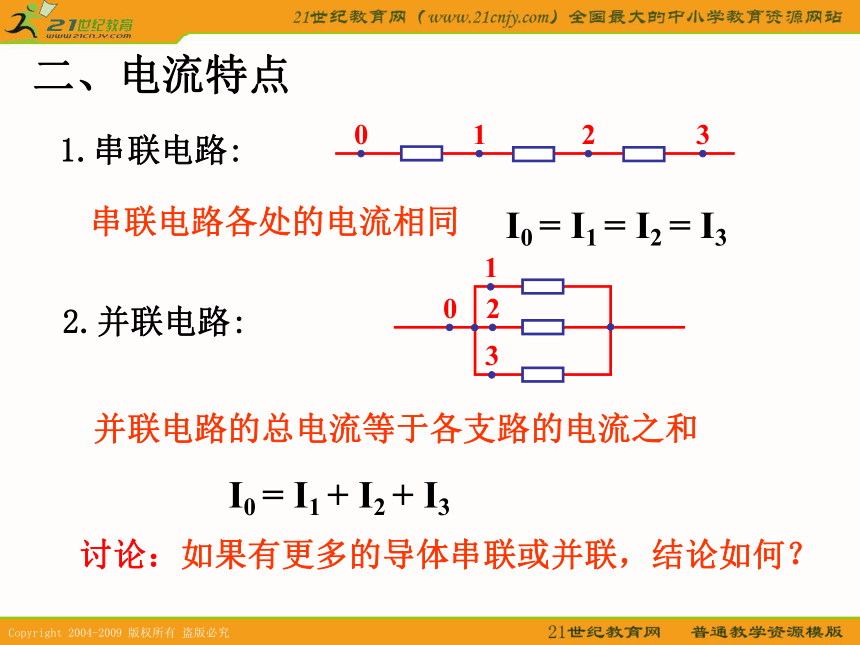

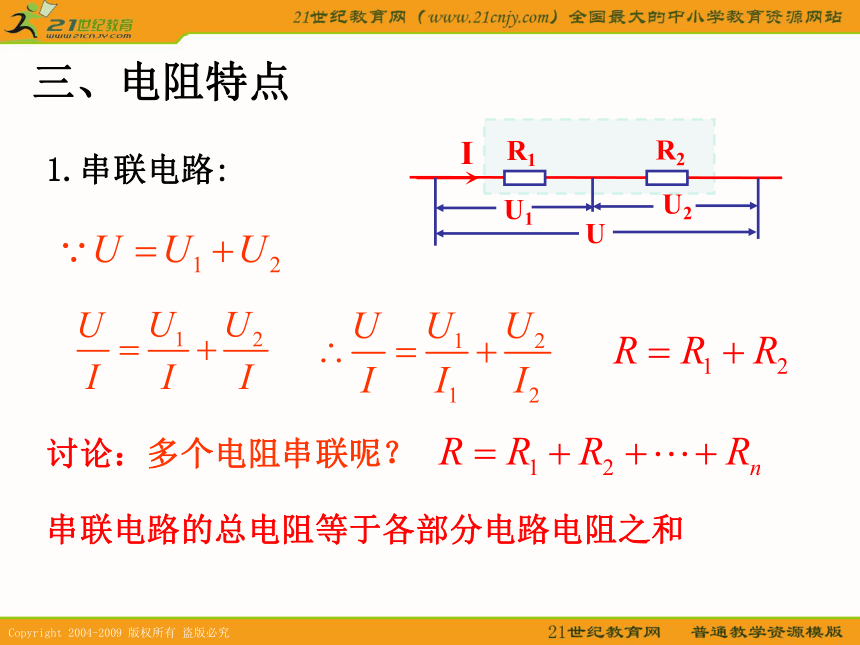

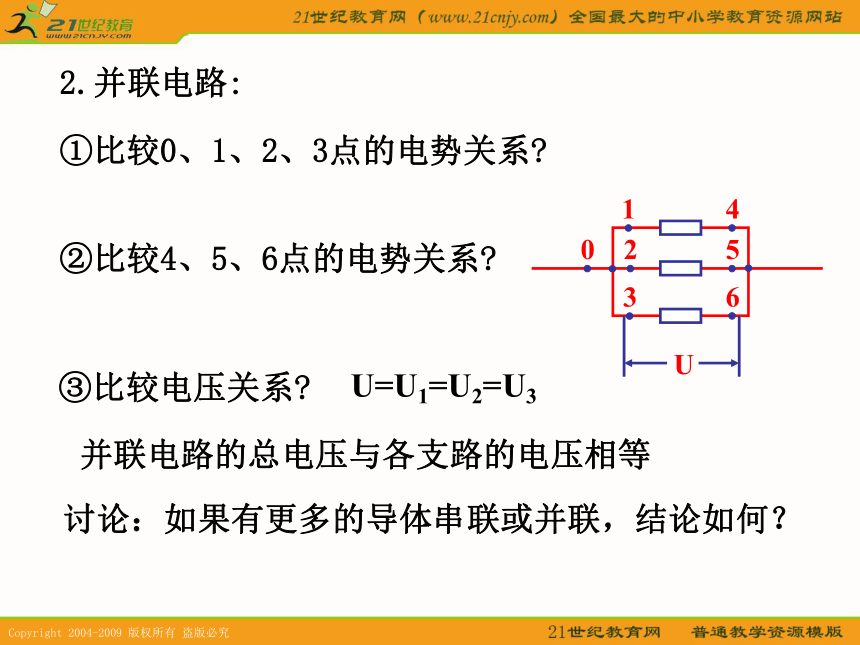

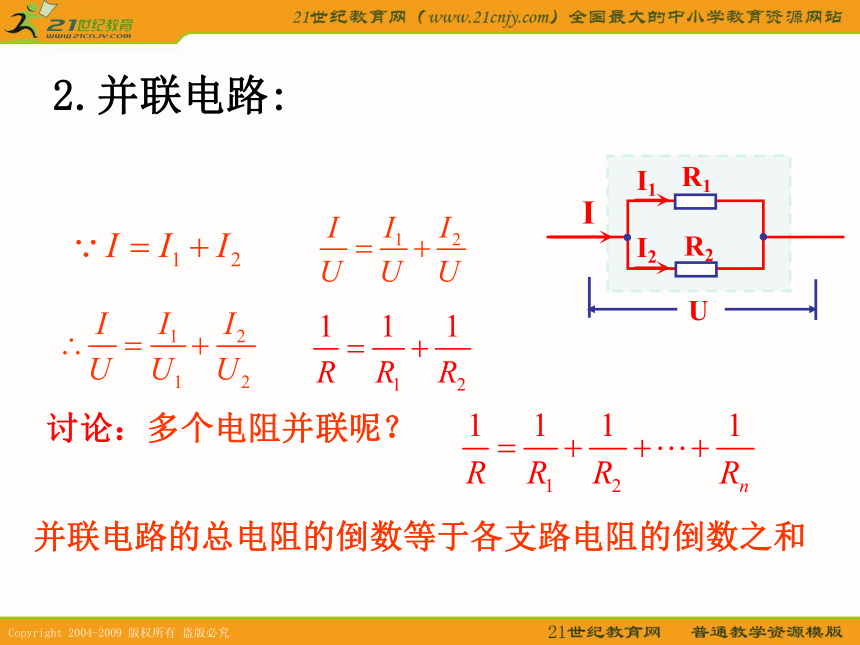

课件16张PPT。 2.4 串联电路和并联电路 一、认识电路1.什么是的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后2.什么是电路的并联?把两端接入电路的方式I0 = I1 = I2 = I3 串联电路各处的电流相同2.并联电路: 并联电路的总电流等于各支路的电流之和二、电流特点1.串联电路:I0 = I1 + I2 + I3 讨论：如果有更多的导体串联或并联，结论如何？U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路三、电压特点1.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3电压之和U=U1=U2=U3 并联电路的总电压与各支路的电压相等2.并联电路:①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?讨论：如果有更多的导体串联或并联，结论如何？串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:讨论：多个电阻串联呢？2.并联电路:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点1.串联电路:2.并联电路:讨论：①R1和R2并联后R=？②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ 三个电阻并联呢？④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ (若R1远大于R2，R=？)⑤并联电路中,某一电阻增大,总电阻如何变？⑥并联电路中,支路增多,总电阻如何变？四、串并联电路特点1.串联电路2.并联电路如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )A.4:2:1 B.2:1:1
C.3:2:1
D.以上都不对R1R1R2R3R3abcdA100V20V40V40V100V50V25V25V当堂练习如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω, R4=20Ω, R5=40Ω,则下列说法正确的是 ( )A.若UAB=140V,C、D端开路,则UCD=84V
B.若UAB=140V,C、D端开路,则UCD=140V
C.若UCD=104V,A、B端短路,则通过R1的电流为0.6A
D.若UCD=104V,A、B端短路,则通过R3的电流为0.4AR1R4R3R2R5ABCDACD有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .L1UL2L3L47:5:2:7五、电流计1.作用：测量电路中的电流2.原理：磁场对电流的作用3.连接：串接4.内阻：电流计本身的电阻6.量程：满偏电流（Ig）、满偏电压（Ug）5.电路图符号：7.读数：也可读电压8.测量实际电流、电压的困难六、电压表1.用电流计来改装 2.例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？ 练习：有一个电流表G，内阻Rg=25Ω，满偏电流Ig=3mA。要把七、电流表把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？1.若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2.若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为小 结
