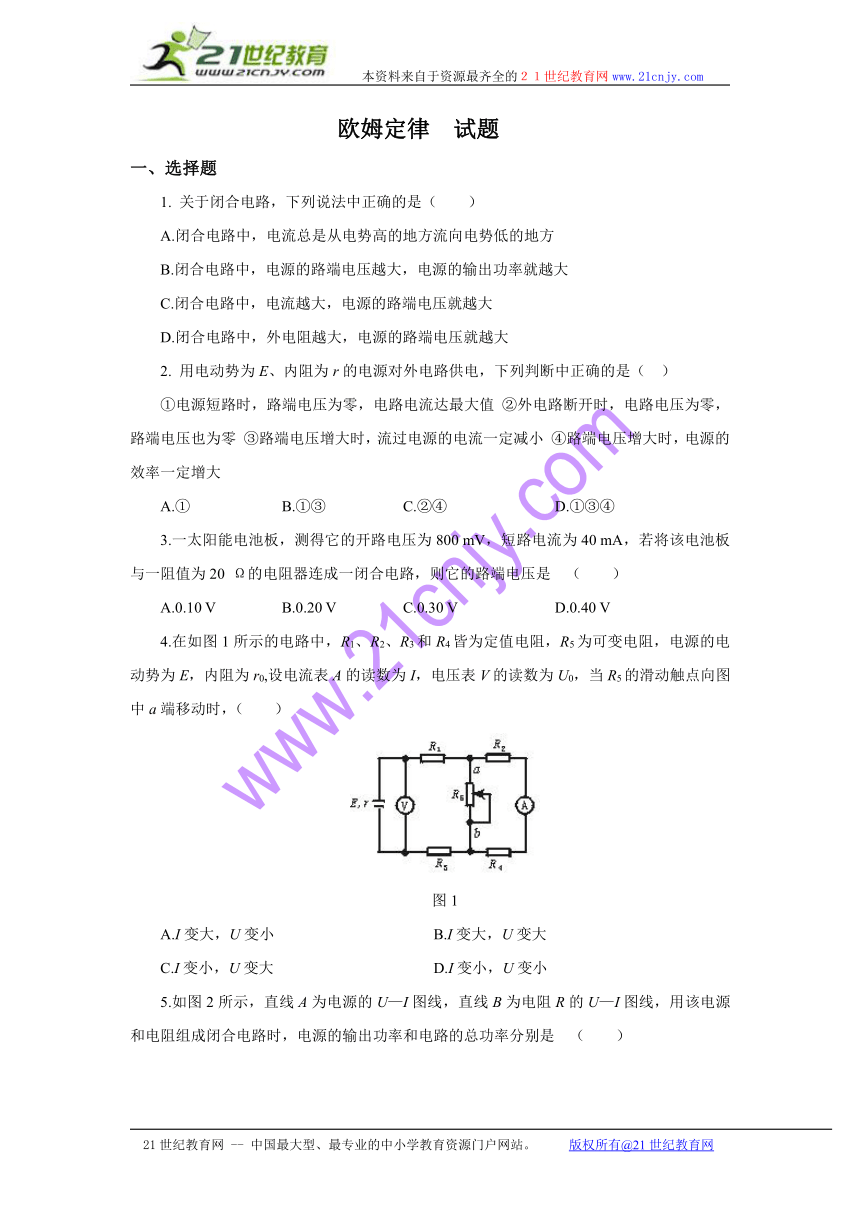

欧姆定律 试题?
一、选择题
1. 关于闭合电路，下列说法中正确的是（ ）
A.闭合电路中，电流总是从电势高的地方流向电势低的地方?
B.闭合电路中，电源的路端电压越大，电源的输出功率就越大?
C.闭合电路中，电流越大，电源的路端电压就越大?
D.闭合电路中，外电阻越大，电源的路端电压就越大?
2. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是（ ）
①电源短路时，路端电压为零，电路电流达最大值 ②外电路断开时，电路电压为零，路端电压也为零 ③路端电压增大时，流过电源的电流一定减小 ④路端电压增大时，电源的效率一定增大?
A.① B.①③ C.②④ D.①③④?
3.一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是?（ ）
A.0.10 V B.0.20 V? C.0.30 V D.0.40 V?
4.在如图1所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U0，当R5的滑动触点向图中a端移动时，（ ）
图1
A.I变大，U变小? B.I变大，U变大?
C.I变小，U变大? D.I变小，U变小?

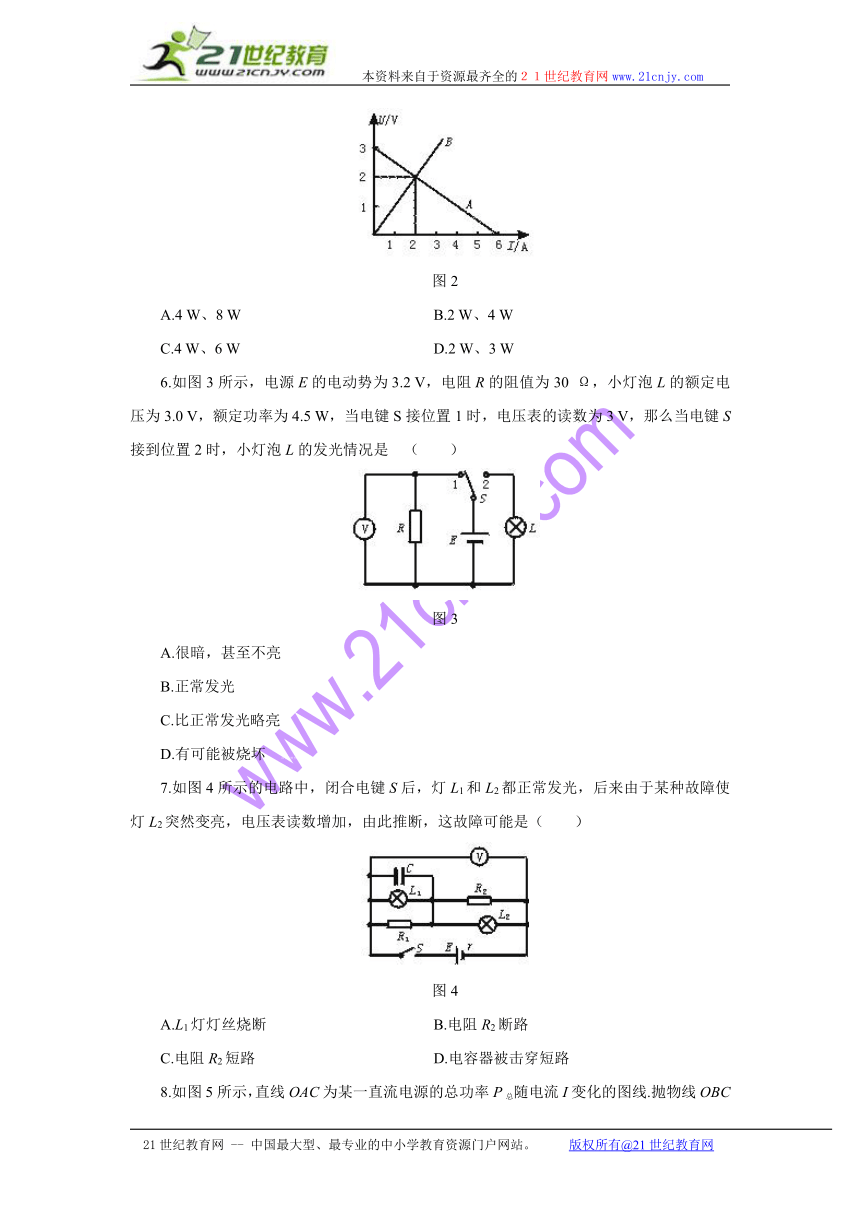

5.如图2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是?（ ）
图2
A.4 W、8 W B.2 W、4 W?
C.4 W、6 W D.2 W、3 W?
6.如图3所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L的发光情况是?（ ）
图3
A.很暗，甚至不亮
B.正常发光?
C.比正常发光略亮
D.有可能被烧坏?21世纪教育网
7.如图4所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（ ）
图4
A.L1灯灯丝烧断? B.电阻R2断路?
C.电阻R2短路? D.电容器被击穿短路

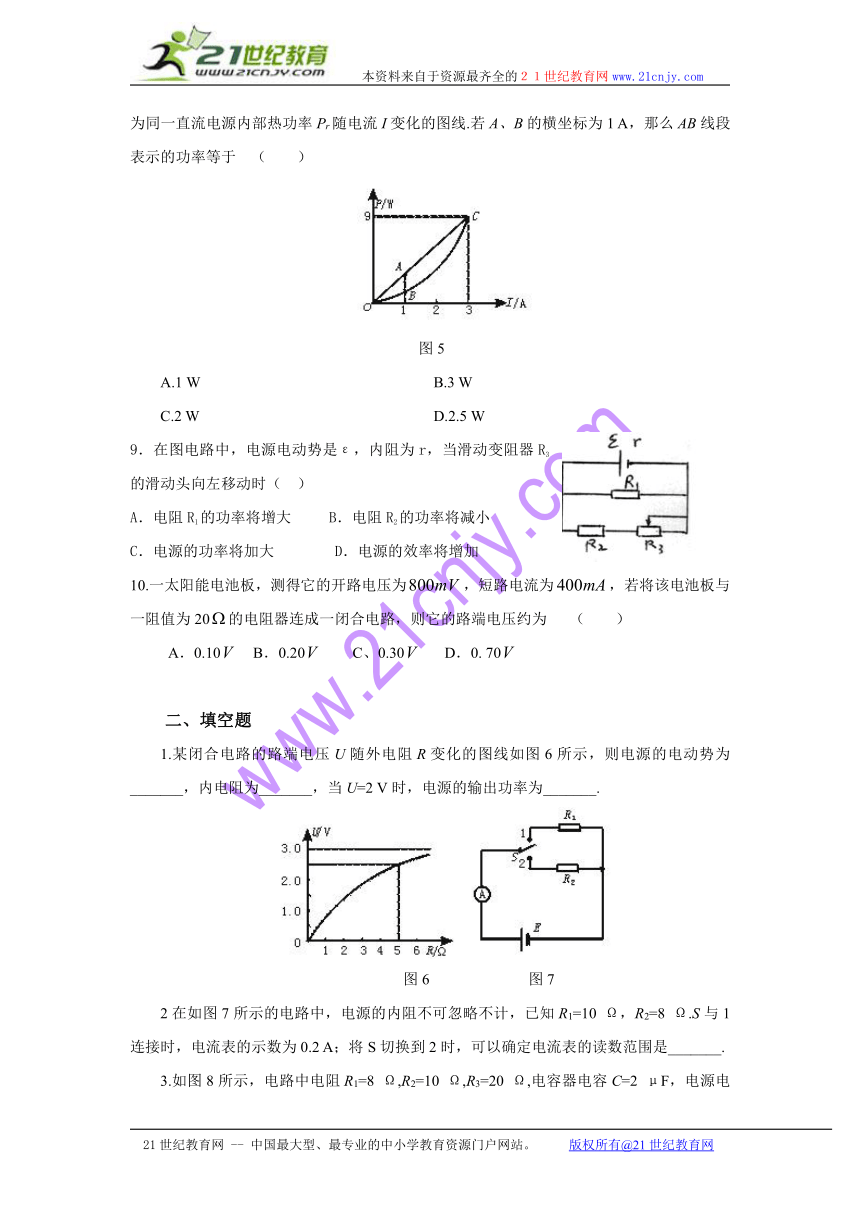

8.如图5所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表示的功率等于?（ ）
图5
A.1 W B.3 W?
C.2 W D.2.5 W
9．在图电路中，电源电动势是ε，内阻为r，当滑动变阻器R3的滑动头向左移动时（ ）
A．电阻R1的功率将增大 B．电阻R2的功率将减小
C．电源的功率将加大 D．电源的效率将增加
10.一太阳能电池板，测得它的开路电压为，短路电流为，若将该电池板与一阻值为20的电阻器连成一闭合电路，则它的路端电压约为 （ ）
A．0.10 B．0.20 C、0.30 D．0. 70
二、填空题
1.某闭合电路的路端电压U随外电阻R变化的图线如图6所示，则电源的电动势为_______，内电阻为_______，当U=2 V时，电源的输出功率为_______.
图6 图7
2在如图7所示的电路中，电源的内阻不可忽略不计，已知R1=10 Ω，R2=8 Ω.S与1连接时，电流表的示数为0.2 A；将S切换到2时，可以确定电流表的读数范围是_______.
3.如图8所示，电路中电阻R1=8 Ω,R2=10 Ω,R3=20 Ω,电容器电容C=2 μF，电源电动势E=12 V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2 Ω变至22 Ω的过程中，通过A2的电荷量是_______，A1的读数变化情况是_______（选填“增大”“减小”“先增后减”“先减后增”）.?
图8 图9
4.如图9所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R1=1.0 Ω，R2为可变电阻，其阻值在0～10 Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=_______时，R2消耗的电功率最大.?
三、计算题
1.如图所示，变阻器R2的最大电阻是10 Ω，R3=5Ω，电源的内电阻r=1 Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16 W，电源的输出功率为12 W.此时电灯R1正常发光，求：?
(1)电灯阻值R1是多少?(设R1阻值恒定不变)?
(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少??
2如图所示的电路中，电源由6个电动势E0=1.5 V、内电阻r0=0.1 Ω的电池串联而成；定值电阻R1=4.4 Ω，R2=6 Ω，R2允许消耗的最大电功率为Pm=3.375 W，变阻器开始接入电路中的电阻R3=12 Ω，求：?
(1)开始时通过电池的电流多大?电源的输出功率多大??
(2)要使R2实际消耗的功率不超过允许的最大值，可变电阻R3的取值范围是什么??
21世纪教育网
21世纪教育网
[来源:21世纪教育网]
参考答案
一、选择题
1、D 2、D 3、D 4、D?5、C 6、A 7、B?8、C 9、C 10、D
二、填空题
1、0 V;1 Ω;2.0 W?
2、.2 A＜I2＜0.25 A.I2=A,而0＜r＜∞，从而可确定I2的范围.?
3、28×10-5 C;减小?
4、3.0 Ω.当RL=0时，电路中电流最大，R1消耗的电功率最大；电源进行等效变换，保持电源电动势E不变，将固定电阻R1归并到内电路，等效内电阻r′=r+R1，当R2=R1+r时，电源输出功率最大.?21世纪教育网
三、计算题
1、1)2.5 Ω;(2)1.5 Ω?
2、1)1 A 8.4 W;(2)0≤R3≤30 Ω,第（2）问可将R1归为内电路，利用等效电源进行处理.?
