（新人教版选修3-2）物理：5.4《变压器》课件

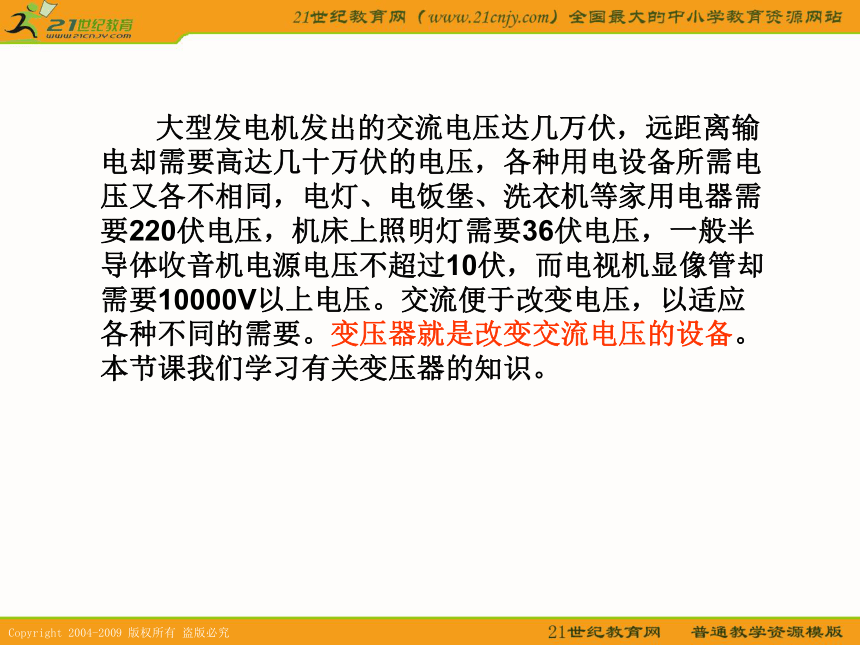

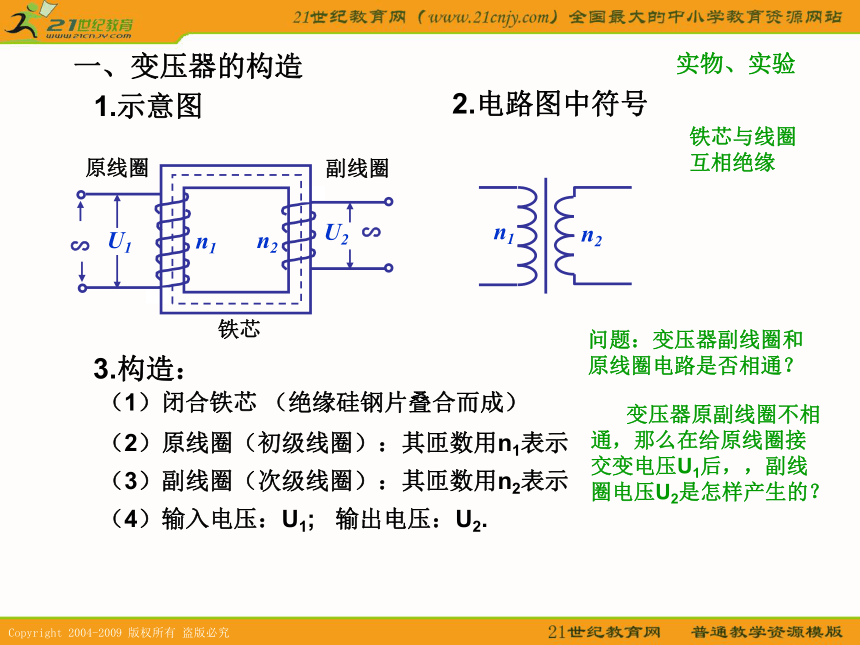

课件11张PPT。四、变压器 大型发电机发出的交流电压达几万伏，远距离输电却需要高达几十万伏的电压，各种用电设备所需电压又各不相同，电灯、电饭堡、洗衣机等家用电器需要220伏电压，机床上照明灯需要36伏电压，一般半导体收音机电源电压不超过10伏，而电视机显像管却需要10000V以上电压。交流便于改变电压，以适应各种不同的需要。变压器就是改变交流电压的设备。本节课我们学习有关变压器的知识。一、变压器的构造实物、实验3.构造：（1）闭合铁芯 （绝缘硅钢片叠合而成）（2）原线圈（初级线圈）：其匝数用n1表示（3）副线圈（次级线圈）：其匝数用n2表示（4）输入电压：U1; 输出电压：U2.问题：变压器副线圈和原线圈电路是否相通？

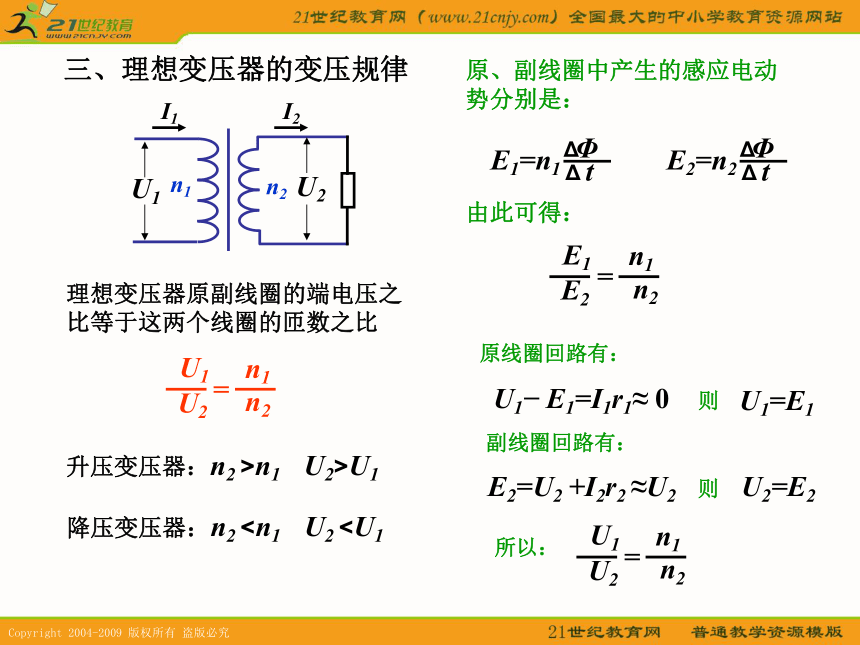

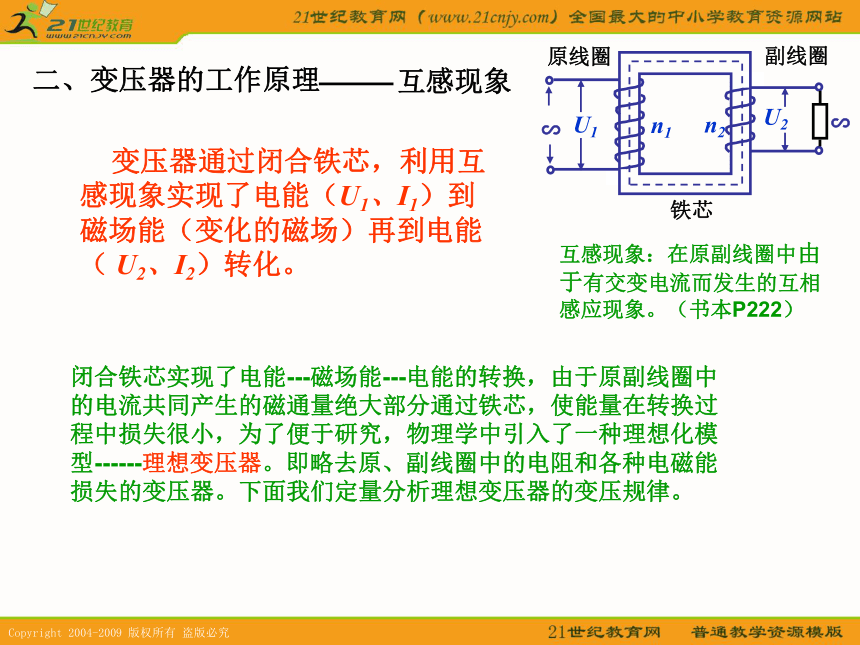

变压器原副线圈不相通，那么在给原线圈接交变电压U1后，，副线圈电压U2是怎样产生的？铁芯与线圈互相绝缘二、变压器的工作原理 变压器通过闭合铁芯，利用互感现象实现了电能（U1、I1）到磁场能（变化的磁场）再到电能（ U2、I2）转化。互感现象：在原副线圈中由于有交变电流而发生的互相感应现象。（书本P222）闭合铁芯实现了电能---磁场能---电能的转换，由于原副线圈中的电流共同产生的磁通量绝大部分通过铁芯，使能量在转换过程中损失很小，为了便于研究，物理学中引入了一种理想化模型------理想变压器。即略去原、副线圈中的电阻和各种电磁能损失的变压器。下面我们定量分析理想变压器的变压规律。三、理想变压器的变压规律原、副线圈中产生的感应电动势分别是：U1=E1升压变压器：n2 >n1 U2>U1降压变压器：n2 1.变压器的结构和工作原理
2.理想变压器的理想化模型及功率传输规律
3.理想变压器的变压和变流规律
由P入=P出得出随堂练习
1.理想变压器的原线圈和副线圈数之比为2：1，如果将原线圈接在6V的电池组上，稳定后副线圈电压是：
A. 12V B. 3V C. 0V D. 无法判断 （ ）
cn2=180180=3A解：所以：3 A2.一理想变压器，原线圈匝数n1=1100，接在电压220V的交流电源上，当它对11只并联的“36V，60w”的灯泡供电时，灯泡正常发光。由此可知副线圈的匝数n2=_____，通过原线圈的电流 I1 =______。
