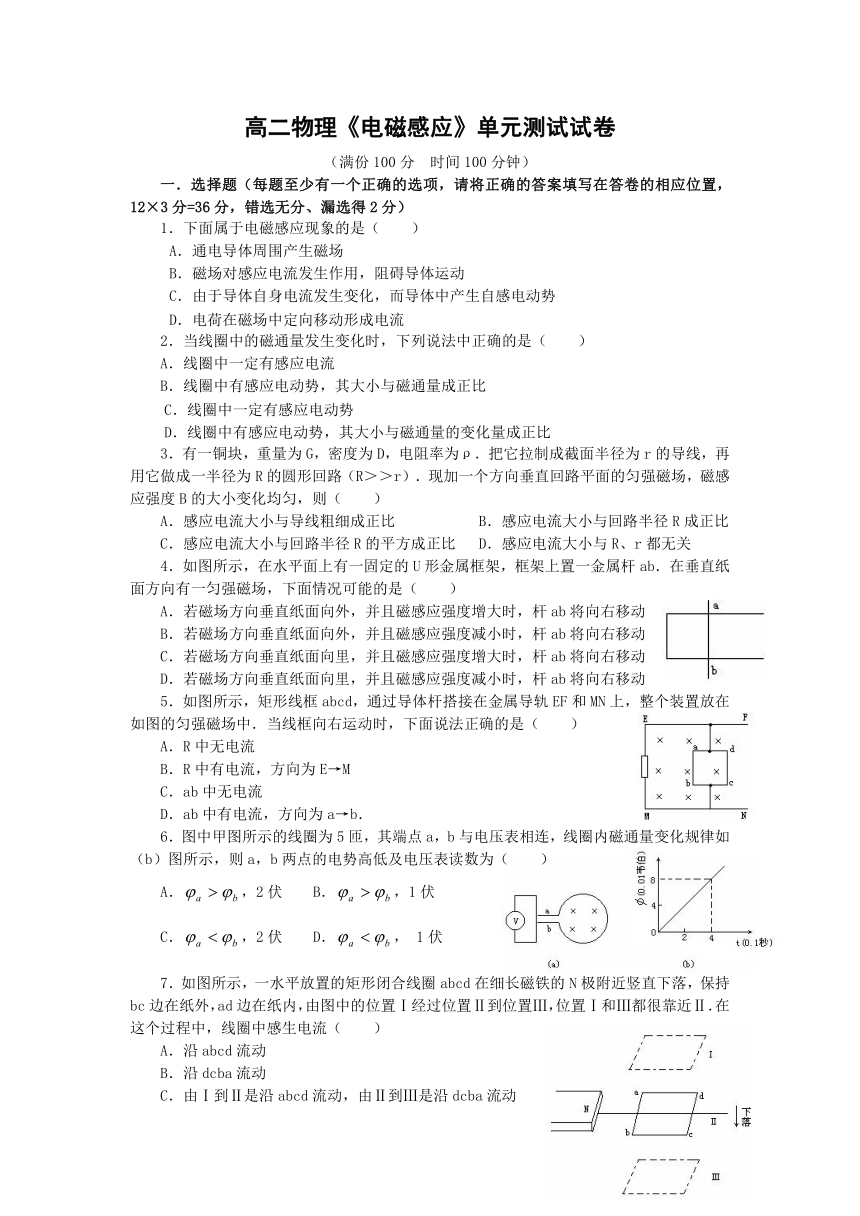

高二物理《电磁感应》单元测试试卷
（满份100分 时间100分钟）
一．选择题（每题至少有一个正确的选项，请将正确的答案填写在答卷的相应位置，12×3分=36分，错选无分、漏选得2分）
1．下面属于电磁感应现象的是（ ）
A．通电导体周围产生磁场
B．磁场对感应电流发生作用，阻碍导体运动
C．由于导体自身电流发生变化，而导体中产生自感电动势
D．电荷在磁场中定向移动形成电流
2．当线圈中的磁通量发生变化时，下列说法中正确的是（ ）
A．线圈中一定有感应电流
B．线圈中有感应电动势，其大小与磁通量成正比
C．线圈中一定有感应电动势
D．线圈中有感应电动势，其大小与磁通量的变化量成正比
3．有一铜块，重量为G，密度为D，电阻率为ρ．把它拉制成截面半径为r的导线，再用它做成一半径为R的圆形回路（R＞＞r）．现加一个方向垂直回路平面的匀强磁场，磁感应强度B的大小变化均匀，则（ ）
A．感应电流大小与导线粗细成正比 B．感应电流大小与回路半径R成正比
C．感应电流大小与回路半径R的平方成正比 D．感应电流大小与R、r都无关
4．如图所示，在水平面上有一固定的U形金属框架，框架上置一金属杆ab．在垂直纸面方向有一匀强磁场，下面情况可能的是（ ）
A．若磁场方向垂直纸面向外，并且磁感应强度增大时，杆ab将向右移动
B．若磁场方向垂直纸面向外，并且磁感应强度减小时，杆ab将向右移动
C．若磁场方向垂直纸面向里，并且磁感应强度增大时，杆ab将向右移动
D．若磁场方向垂直纸面向里，并且磁感应强度减小时，杆ab将向右移动
5．如图所示，矩形线框abcd，通过导体杆搭接在金属导轨EF和MN上，整个装置放在如图的匀强磁场中．当线框向右运动时，下面说法正确的是（ ）
A．R中无电流
B．R中有电流，方向为E→M
C．ab中无电流
D．ab中有电流，方向为a→b．
6．图中甲图所示的线圈为5匝，其端点a，b与电压表相连，线圈内磁通量变化规律如（b）图所示，则a，b两点的电势高低及电压表读数为（ ）
A． HYPERLINK " http://www.21cnjy.com" ，2伏 B．，1伏
C． HYPERLINK " http://www.21cnjy.com" ，2伏 D．， 1伏
7．如图所示，一水平放置的矩形闭合线圈abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ．在这个过程中，线圈中感生电流（ ）
A．沿abcd流动
B．沿dcba流动
C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动
D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动

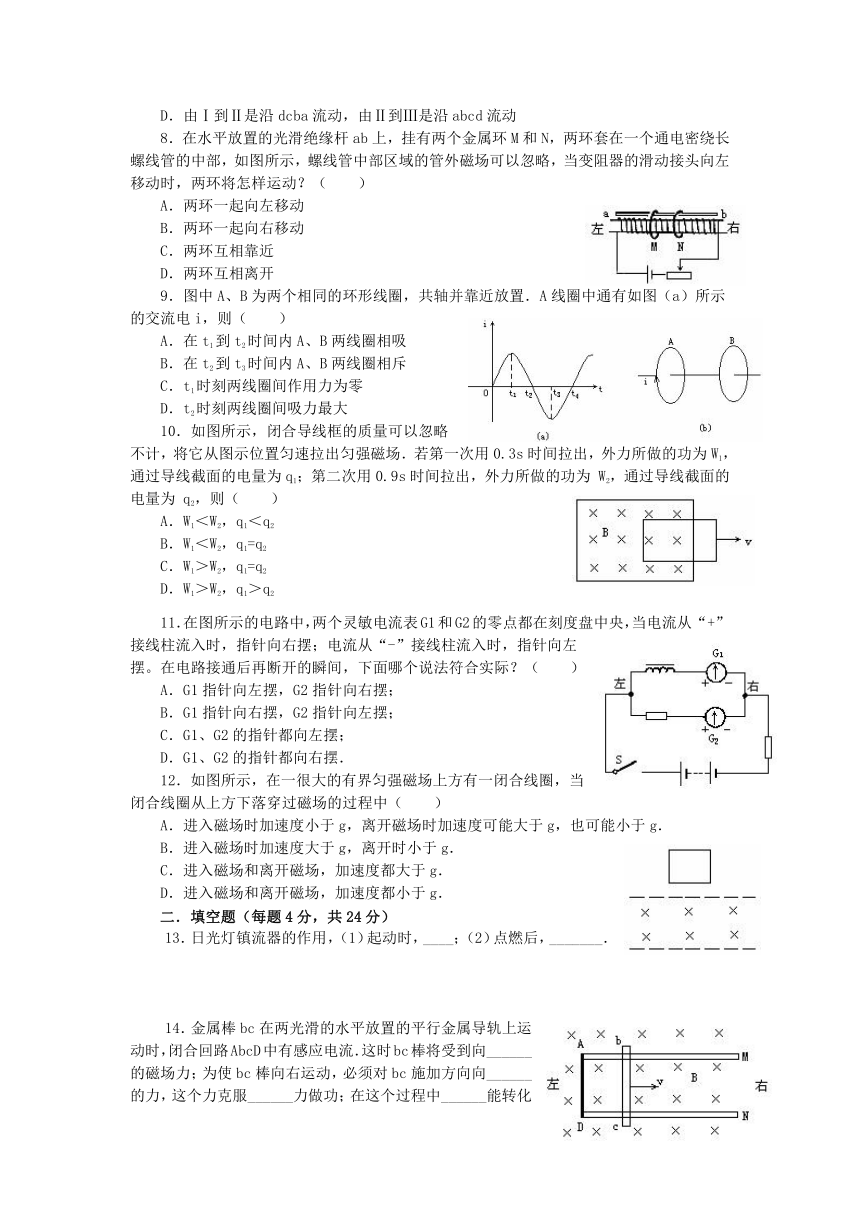

8．在水平放置的光滑绝缘杆ab上，挂有两个金属环M和N，两环套在一个通电密绕长螺线管的中部，如图所示，螺线管中部区域的管外磁场可以忽略，当变阻器的滑动接头向左移动时，两环将怎样运动？（ ）
A．两环一起向左移动
B．两环一起向右移动
C．两环互相靠近
D．两环互相离开
9．图中A、B为两个相同的环形线圈，共轴并靠近放置．A线圈中通有如图（a）所示的交流电i，则（ ）
A．在t1到t2时间内A、B两线圈相吸
B．在t2到t3时间内A、B两线圈相斥
C．t1时刻两线圈间作用力为零
D．t2时刻两线圈间吸力最大
10．如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为 W2，通过导线截面的电量为 q2，则（ ）
A．W1＜W2，q1＜q2
B．W1＜W2，q1=q2
C．W1＞W2，q1=q2
D．W1＞W2，q1＞q2
11．在图所示的电路中，两个灵敏电流表G1和G2的零点都在刻度盘中央，当电流从“+”接线柱流入时，指针向右摆；电流从“-”接线柱流入时，指针向左摆。在电路接通后再断开的瞬间，下面哪个说法符合实际？（ ）
A．G1指针向左摆，G2指针向右摆；
B．G1指针向右摆，G2指针向左摆；
C．G1、G2的指针都向左摆；
D．G1、G2的指针都向右摆．
12．如图所示，在一很大的有界匀强磁场上方有一闭合线圈，当闭合线圈从上方下落穿过磁场的过程中（ ）
A．进入磁场时加速度小于g，离开磁场时加速度可能大于g，也可能小于g．
B．进入磁场时加速度大于g，离开时小于g．
C．进入磁场和离开磁场，加速度都大于g．
D．进入磁场和离开磁场，加速度都小于g．
二．填空题（每题4分，共24分）
13．日光灯镇流器的作用，（1）起动时，____；（2）点燃后，_______．
14．金属棒bc在两光滑的水平放置的平行金属导轨上运动时，闭合回路AbcD中有感应电流．这时bc棒将受到向______的磁场力；为使bc棒向右运动，必须对bc施加方向向______的力，这个力克服______力做功；在这个过程中______能转化成了______能。
15．把一个面积为S，总电阻为R的圆形金属环平放在水平面上，磁感强度为B的匀强磁场竖直向下，当把环翻转180°的过程中，流过环某一横截面的电量为____。
16．AB两闭合线圈为同样导线绕成且均为10匝，半径为rA=2rB，内有如图所示的有理想边界的匀强磁场，若磁场均匀地减小，则A、B环中感应电动势之比εA∶εB=____，产生的感应电流之比IA∶IB=____。
17．如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好。整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T。已知ab长l=0.5m，电阻R1=2Ω，R2＝4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为________N，R1上消耗的电热功率为_______W。（不计摩擦）
18．如图所示的电路，L1和L2是两个相同的小电珠，L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在电键S接通时，____灯最亮；S断开时，____灯先熄灭。
三．计算题（共40分，19题13分、20题14分、21题13分）
19．如图所示，矩形线圈abcd共n匝，总电阻为R，部分置于有理想边界的匀强磁场中，线圈平面与磁场垂直，磁感强度大小为B．让线圈从图示位置开始以ab边为轴匀速转动，角速度为ω．若线圈ab边长为L1，ad边长为L2，在磁场外的部分为，那么线圈从图示位置转过53°时的感应电动势的大小为多少？从图示位置开始转过90°的过程中，线圈中的平均感应电流为多少？（取sin37°=0.6，cos37°＝0.8）
20．如图所示，在一个磁感应强度为B的匀强磁场中，有一弯成45°角的金属导轨，且导轨平面垂直磁场方向．一导线MN以速度v从导轨的o点处开始无摩擦地匀速滑动，速率v的方向与ax方向平行，导线和导轨单位长度的电阻为r． （1）写出MN棒和导轨相交的两点间的感应电动势的瞬时表达式．（2）感应电流瞬时大小如何？（3）写出作用在导线MN上的外力瞬时功率的表达式。
21．在磁感强度B=5T的匀强磁场中，放置两根间距d=0.1m的平行光滑直导轨，一端接有电阻R=9Ω，以及电键S和电压表．垂直导轨搁置一根电阻r=1Ω的金属棒ab，棒与导轨良好接触．现使金属棒以速度v=10m/s匀速向右移动，试求：（1）电键S闭合前、后电压表的示数；（2）闭合电键S，外力移动棒的机械功率。
参考答案
一．选择题（12×3分=36分，）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 C C D BD B B A C ABC C B A
13．产生瞬时高压，降压限流
14．左、右、安培力、机械能、电
15． HYPERLINK " http://www.21cnjy.com"
16．1∶1；1∶2．
17．0.15 0.5
18．L1，L2．
19．
20． ( http: / / www.21cnjy.com )
21．（1）5V，4.5V；（2）2.5W
