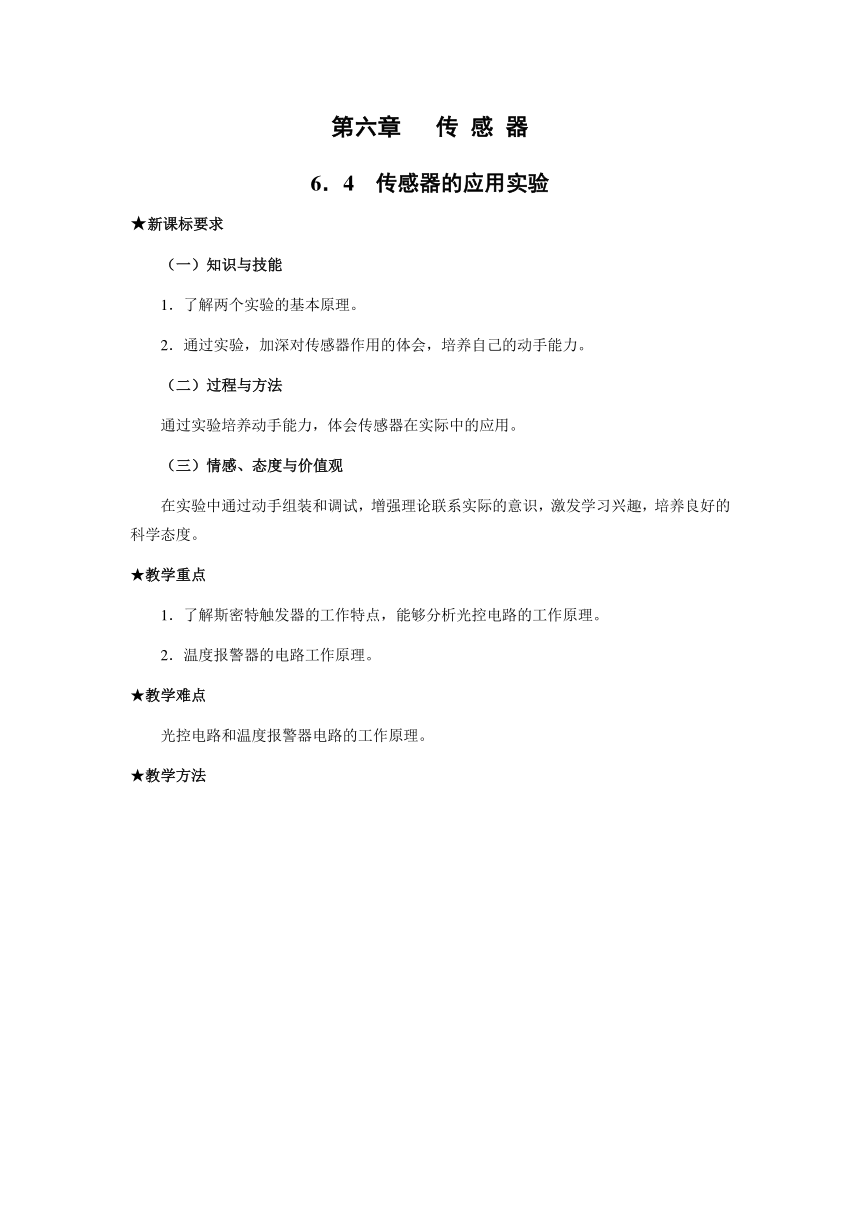

第六章 传 感 器
6.4 传感器的应用实验
★新课标要求
(一)知识与技能
1.了解两个实验的基本原理。
2.通过实验,加深对传感器作用的体会,培养自己的动手能力。
(二)过程与方法
通过实验培养动手能力,体会传感器在实际中的应用。
(三)情感、态度与价值观
在实验中通过动手组装和调试,增强理论联系实际的意识,激发学习兴趣,培养良好的科学态度。
★教学重点
1.了解斯密特触发器的工作特点,能够分析光控电路的工作原理。
2.温度报警器的电路工作原理。
★教学难点
光控电路和温度报警器电路的工作原理。
★教学方法
实验法、观察法、讨论法。
★教学工具
实验过程中用到的有关器材、元器件等,由实验室统一准备
★教学过程21世纪教育网
(一)引入新课
师:随着人们生活水平的提高,传感器在工农业生产中的应用越来越广泛,如走廊里的声、光控开关、温度报警器、孵小鸡用的恒温箱、路灯的自动控制、银行门口的自动门等,都用到了传感器.传感器的工作离不开电子电路,传感器只是把非电学量转换成电学量,对电学量的放大,处理均是通过电子元件组成的电路来完成的.
这节课我们就来动手组装光控开关或温度报警器。
(二)进行新课
实验1、光控开关
1.实验原理及知识准备
师:(投影)如图所示光控电路,用发光二极管LED模仿路灯,RG为光敏电阻,R1的最大电阻为51 kΩ,R2为 330 kΩ,试分析其工作原理.
生:白天,光强度较大,光敏电阻RG电阻值较小,加在斯密特触发器A端的电压较低,则输出端Y输出高电平,发光二极管LED不导通;当天色暗到一定程度时,RG的阻值增大到一定值,斯密特触发器的输入端 A的电压上升到某个值(1.6V),输出端Y突然从高电平跳到低电平,则发光二极管LED导通发光(相当于路灯亮了),这样就达到了使路灯天明熄灭,天暗自动开启的目的.
师:要想在天更暗时路灯才会亮,应该把R1的阻值调大些还是调小些?为什么?
生:应该把R1的阻值调大些,这样要使斯密特触发器的输入端A电压达到某个值(如1.6V,就需要RG的阻值达到更大,即天色更暗。。
师:用白炽灯模仿路灯,为何要用到继电器?
生:由于集成电路允许通过的电流较小,要用白炽灯泡模仿路灯,就要使用继电器来启闭工作电路.
师:(投影)如图所示电磁继电器工作电路,图中虚线框内即为电磁继电器,D为动触点,E为静触点.试分析电磁继电器的工作原理.
生:当线圈 A中通电时,铁芯中产生磁场,吸引衔铁B向下运动,从而带动动触点D向下与E接触,将工作电路接通,当线圈A中电流为零时,电磁铁失去磁性,衔铁B在弹簧作用下拉起,带动触点D与E分离,自动切断工作电路.
师:试说明控制电路的工作原理。
生:天较亮时,光敏电阻RG阻值较小,斯密特触发器输入端A电势较低,则输出端Y输出高电平,线圈中无电流,工作电路不通;天较暗时,光敏电阻RG电阻增大,斯密特触发器输入端A电势升高,当升高到一定值,输出端Y由高电平突然跳到低电平,有电流通过线圈A,电磁继电器工作,接通工作电路,使路灯自动开启;天明后,RG阻值减小,斯密特触发器输入端A电势逐渐降低,降到一定值,输出端 Y突然由低电平跳到高电平,则线圈A不再有电流,则电磁继电器自动切断工作电路的电源,路灯熄灭.
生:分组实验。
师:巡回指导,了解学生实验过程。
2.温度报警器
师:上一节我们学习了火灾报警器,它是利用烟雾对光的散射作用,使火灾发出的光引起光敏电阻的阻值变化,从而达到报警的目的.这种设计其敏感性是否值的怀疑,你想过吗?既然发生火灾时,环境温度要升高,我们能不能用温度传感器来做成火灾报警器呢?

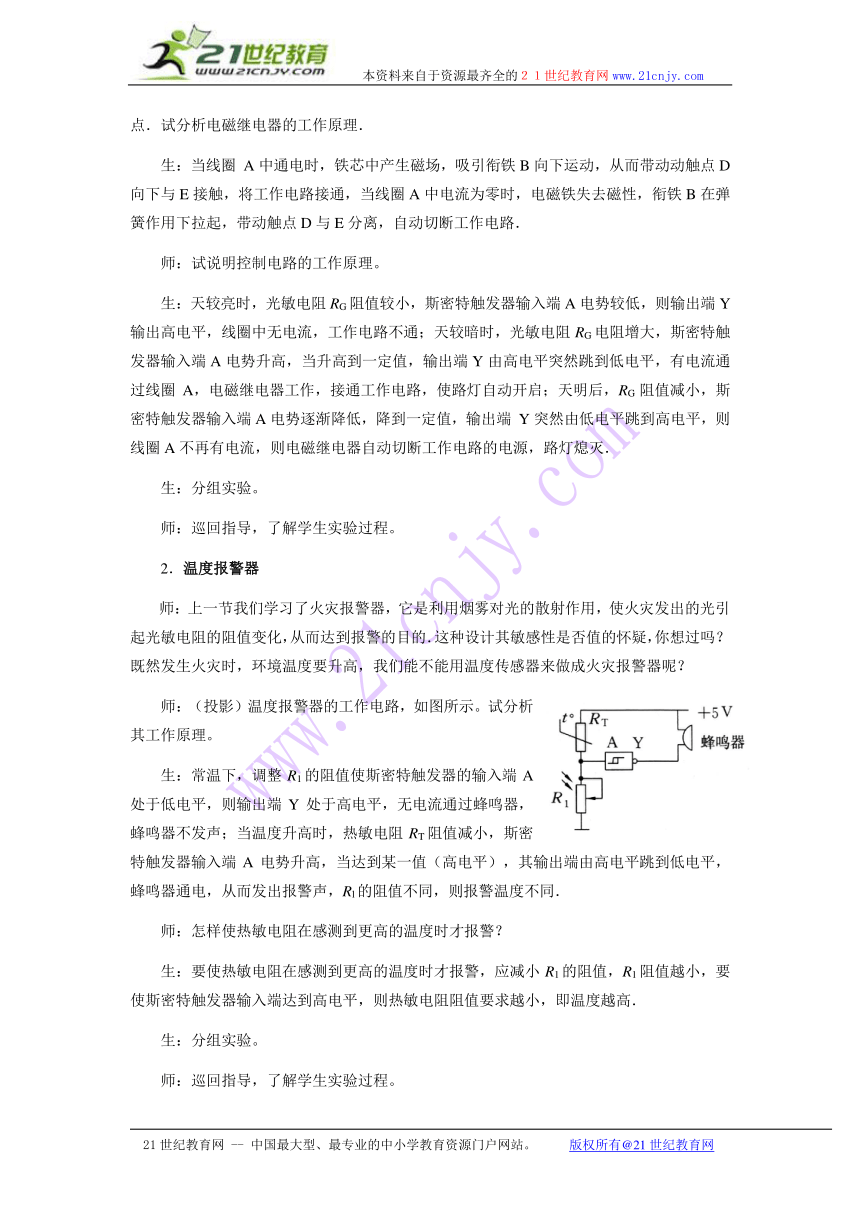

师:(投影)温度报警器的工作电路,如图所示。试分析其工作原理。
生:常温下,调整R1的阻值使斯密特触发器的输入端A处于低电平,则输出端Y处于高电平,无电流通过蜂鸣器,蜂鸣器不发声;当温度升高时,热敏电阻RT阻值减小,斯密特触发器输入端A电势升高,当达到某一值(高电平),其输出端由高电平跳到低电平,蜂鸣器通电,从而发出报警声,Rl的阻值不同,则报警温度不同.
师:怎样使热敏电阻在感测到更高的温度时才报警?
生:要使热敏电阻在感测到更高的温度时才报警,应减小R1的阻值,R1阻值越小,要使斯密特触发器输入端达到高电平,则热敏电阻阻值要求越小,即温度越高.
生:分组实验。
师:巡回指导,了解学生实验过程。
(三)课堂总结、点评
本节课主要学习了以下几个问题:
(四)实例探究
☆电磁继电器与自动控制
【例1】现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干.如图所示,试设计一个温控电路.要求温度低于某一温度时,电炉丝自动通电供热,超过某一温度时,又可以自动断电,画出电路图说明工作过程.
分析:热敏电阻R1与滑动变阻器及电磁继电器构成低压控制电路.
答案:(1)电路图如图所示 ( http: / / www.21cnjy.com )
(2)工作过程:闭合S当温度低于设计值时热敏电阻阻值大,通过电磁继电器电流不能使它工作,K接通电炉丝加热.当温度达到设计值时,热敏电阻减小到某值,通过电磁继电器的电流达到工作电流,K断开,电炉丝断电,停止供热.当温度低于设计值,又重复前述过程.
点评:该电路可以用于恒温箱、自动孵化器等,电路设计是高中电学应了解的内容,对于培养能力、理论联系实际将起到推动作用,也是高考的趋向.
★课余作业
1、课下阅读教材附录,了解“一些元器件的原理和使用要点”。21世纪教育网21世纪教育网
2、思考并回答“问题与练习”。
★教学体会
思维方法是解决问题的灵魂,是物理教学的根本;亲自实践参与知识的发现过程是培养学生能力的关键,离开了思维方法和实践活动,物理教学就成了无源之水、无本之木。学生素质的培养就成了镜中花,水中月。
★课本“问题与练习”解答
1.当门闭着时,永久磁铁使干簧管接通,斯密特触发器输入端与电源负极相连,处于低电平,则输出端为高电平,故蜂鸣器不发声;当开门时,没有磁铁作用,干簧管不通,斯密特触发器输入端为高电平,则输出端为低电平,则蜂鸣器通电,发声报警.21世纪教育网
2.当被测点为高电平时,斯密特触发器输入端A为高电平,则输出端Y应为低电平,故LED发光;当被测点为低电平时,A即为低电平,则输出端Y为高电平,LED不发光.
3.提示:参考本节例1设计.
4.略
